Measuring points:

A:

Ground clearance of the front drive shaft center

B:

Ground clearance of the front adjusting cam bolt center

C:

Ground clearance of the rear axle shaft center

D:

P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

-54.6 mm (-2.15 in.)

P275/65R18 8J (OFFROAD) 90.8 mm (3.57 in.) -60.9 mm (-2.40 in.)

USK51L-PSTSKA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

102.5 mm (4.04 in.) -56.1 mm (-2.21 in.)

P275/65R18 8J (OFFROAD) 103.2 mm (4.06 in.) -50.9 mm (-2.00 in.)

USK51L-PSTLKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

102.2 mm (4.02 in.) -55.1 mm (-2.17 in.)

P275/65R18 8J (OFFROAD) 102.9 mm (4.05 in.) -49.9 mm (-1.96 in.)

UCK56L-PSALKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

88.4 mm (3.48 in.) -54.1 mm (-2.13 in.)

P275/65R18 8J (OFFROAD) 90.4 mm (3.56 in.) -60.3 mm (-2.37 in.)

USK56L-PSTSKA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

88.9 mm (3.50 in.) -60.7 mm (-2.39 in.)

P275/65R18 8J (OFFROAD) 90.3 mm (3.56 in.) -59.5 mm (-2.34 in.)

USK56L-PSTSGA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

88.9 mm (3.50 in.) -60.7 mm (-2.39 in.)

P275/65R18 8J (OFFROAD) 90.3 mm (3.56 in.) -59.5 mm (-2.34 in.)

USK56L-PSTLKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

88.5 mm (3.48 in.) -59.9 mm (-2.36 in.)

P275/65R18 8J (OFFROAD) 90.0 mm (3.54 in.) -58.7 mm (-2.31 in.)

USK56L-PSTLGA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

88.5 mm (3.48 in.) -59.9 mm (-2.36 in.)

P275/65R18 8J (OFFROAD) 90.0 mm (3.54 in.) -58.7 mm (-2.31 in.)

(1)

for 5 leaf spring



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra





























Ground clearance of the leaf spring front side bushing center

If the vehicle height is not as specified, adjust the height by pressing down on the vehicle several
times to stabilize the suspension.

3. INSPECT TOE-IN

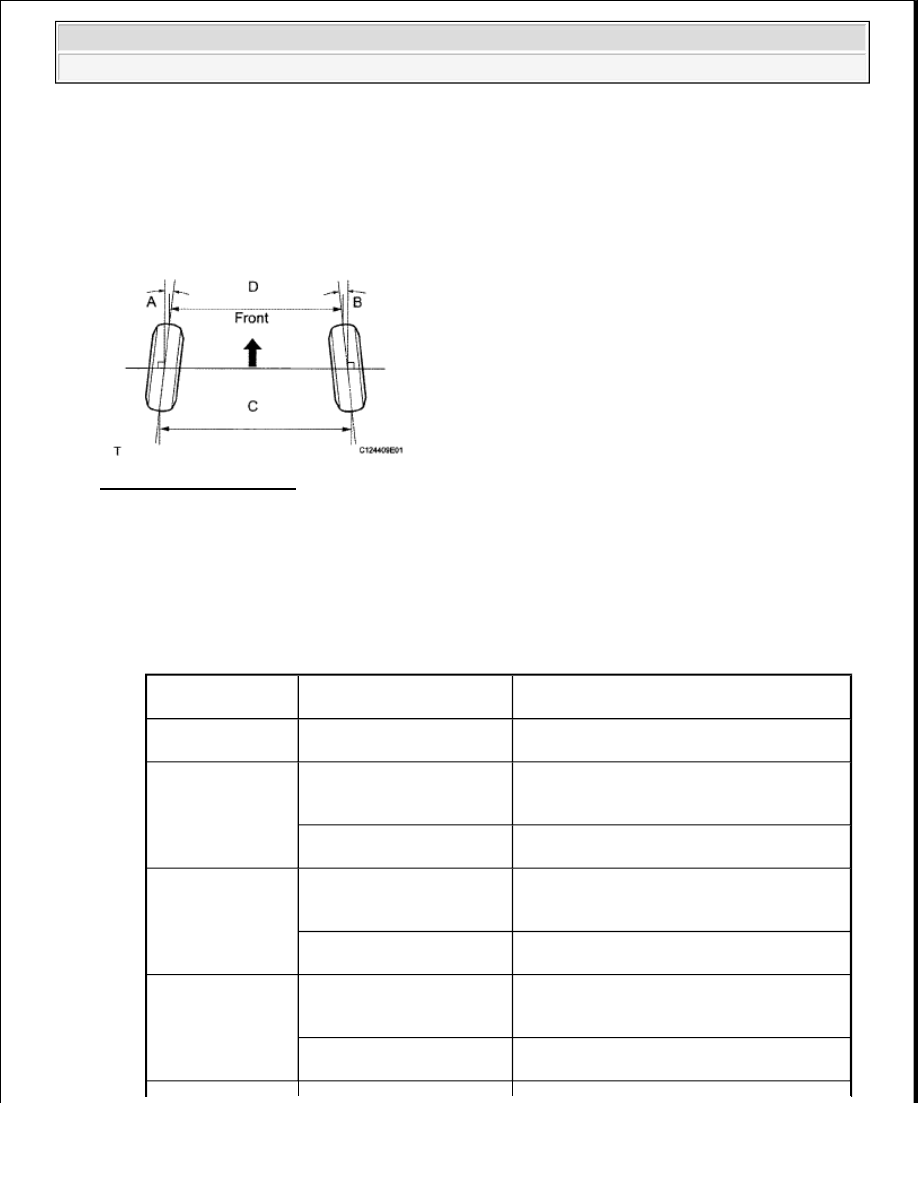

Fig. 4: Identifying Toe-In
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Bounce the vehicle up and down at the corners to stabilize the suspension and inspect the toe-in.

Standard toe-in (unloaded vehicle):

for Regular Cab of Standard Deck

TOE-IN SPECIFICATION

Vehicle Model

Tire size

Front A + B

Rear C - D

GSK50L-TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°08' +/-0°08' (0.14° +/-0.14°)

C - D: 2.00 +/-2.0 mm (0.0787 +/-0.0787 in.)

UCK50L-TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°12' +/-0°08' (0.20° +/-0.14°)

C - D: 2.79 +/-2.0 mm (0.10984 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°10' +/-0°08' (0.17° +/-0.14°)

C - D: 2.36 +/-2.0 mm (0.0929 +/-0.0787 in.)

UCK55L-TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°11' +/-0°08' (0.18° +/-0.14°)

C - D: 2.55 +/-2.0 mm (0.1003 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°10' +/-0°08' (0.16° +/-0.14°)

C - D: 2.22 +/-2.0 mm (0.0874 +/-0.0787 in.)

USK50L-TRTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°08' +/-0°08' (0.14° +/-0.14°)

C - D: 2.00 +/-2.0 mm (0.0787 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°07' +/-0°08' (0.11° +/-0.14°)

C - D: 1.63 +/-2.0 mm (0.0641 +/-0.0787 in.)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra





























Standard toe-in (unloaded vehicle):

for Regular Cab of Long Deck

TOE-IN SPECIFICATION

Standard toe-in (unloaded vehicle):

for Double Cab of Standard Deck

TOE-IN SPECIFICATION

USK55L-TRTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°08' +/-0°08' (0.14° +/-0.14°)

C - D: 1.93 +/-2.0 mm (0.0760 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°07' +/-0°08' (0.12° +/-0.14°)

C - D: 1.68 +/-2.0 mm (0.0661 +/-0.0787 in.)

USK55L-TRTDGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°08' +/-0°08' (0.14° +/-0.14°)

C - D: 1.93 +/-2.0 mm (0.0760 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°07' +/-0°08' (0.12° +/-0.14°)

C - D: 1.68 +/-2.0 mm (0.0661 +/-0.0787 in.)

Vehicle Model

Tire size

Front A + B

Rear C-D

GSK51L-THADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°14' +/-0°08' (0.23° +/-0.14°)

C - D: 3.33 +/-2.0 mm (0.1311 +/-0.0787 in.)

P255/70R18 8J (

(1)

)

A + B: 0°21' +/-0°08' (0.35° +/-0.14°)

C - D: 4.95 +/-2.0 mm (0.1949 +/-0.0787 in.)

UCK51L-THADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°14' +/-0°08' (0.24° +/-0.14°)

C - D: 3.41 +/-2.0 mm (0.1343 +/-0.0787 in.)

P255/70R18 8J (

(1)

)

A + B: 0°19' +/-0°08' (0.31° +/-0.14°)

C - D: 4.34 +/-2.0 mm (0.1709 +/-0.0787 in.)

UCK56L-THADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°14' +/-0°08' (0.24° +/-0.14°)

C - D: 3.37 +/-2.0 mm (0.1327 +/-0.0787 in.)

P255/70R188J (

(1)

)

A + B: 0°19' +/-0°08' (0.32° +/-0.14°)

C - D: 4.51 +/-2.0 mm (0.1776 +/-0.0787 in.)

USK51L-THTDKA

P255/70R18 8J (STD)

P275/65R188J (OPT)

A + B: 0°13' +/-0°08' (0.21° +/-0.14°)

C - D: 2.97 +/-2.0 mm (0.1169 +/-0.0787 in.)

USK56L-THTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°13' +/-0°08' (0.22° +/-0.14°)

C - D: 3.10 +/-2.0 mm (0.1220 +/-0.0787 in.)

USK56L-THTDGA

P255/70R188J (STD)

P275/65R18 8J (OPT)

A + B: 0°13' +/-0°08' (0.22° +/-0.14°)

C - D: 3.10 +/-2.0 mm (0.1220 +/-0.0787 in.)

(1)

for 5 leaf spring

Vehicle Model

Tire size

Front A + B



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Rear C-D

GSK51L-CRASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°22' +/-0°08' (0.37° +/-0.14°)

C - D: 5.28 +/-2.0 mm (0.2079 +/-0.0787 in.)

UCK51L-CRASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°21' +/-0°08' (0.35° +/-0.14°)

C - D: 4.98 +/-2.0 mm (0.1961 +/-0.0787 in.)

P275/65R188J (OFFROAD)

A + B: 0°19' +/-0°081 (0.31° +/-0.14°)

C - D: 4.40 +/-2.0 mm (0.1732 +/-0.0787 in.)

UCK51L-CRALKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

A + B: 0°22' +/-0°081 (0.37° +/-0.14°)

C - D: 5.24 +/-2.0 mm (0.2063 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°20' +/-0°08' (0.33° +/-0.14°)

C - D: 4.64 +/-2.0 mm (0.1827 +/-0.0787 in.)

UCK56L-CRASKA

P255/70R188J (STD)

P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°20' +/-0°08' (0.34° +/-0.14°)

C - D: 4.79 +/-2.0 mm (0.1886 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.27 +/-2.0 mm (0.1681 +/-0.0787 in.)

UCK56L-CRALKA

P275/65R188J (STD)

P275/55R20 8J (OPT)

A + B: 0°21' +/-0°08' (0.35° +/-0.14°)

C - D: 4.99 +/-2.0 mm (0.1965 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°19' +/-0°08' (0.31° +/-0.14°)

C - D: 4.45 +/-2.0 mm (0.1752 +/-0.0787 in.)

USK51L-CRTSKA

P255/70R18 8J (STD)

P275/65R188J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°20' +/-0°08' (0.33° +/-0.14°)

C - D: 4.73 +/-2.0 mm (0.1862 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°17' +/-0°08' (0.29° +/-0.14°)

C - D: 4.17 +/-2.0 mm (0.1642 +/-0.0787 in.)

USK51L-CRTLKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

A + B: 0°20' +/-0°08' (0.34° +/-0.14°)

C - D: 4.85 +/-2.0 mm (0.1909 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.29 +/-2.0 mm (0.1689 +/-0.0787 in.)

USK56L-CRTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°20' +/-0°08' (0.33° +/-0.14°)

C - D: 4.72 +/-2.0 mm (0.1858 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.21 +/-2.0 mm (0.1657 +/-0.0787 in.)

USK56L-CRTSGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J (SPORT)

A + B: 0°20' +/-0°08' (0.33° +/-0.14°)

C - D: 4.72 +/-2.0 mm (0.1858 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.21 +/-2.0 mm (0.1657 +/-0.0787 in.)

USK56L-CRTLKA

P275/65R18 8J (STD)
P275/55R20 8J (OPT)

A + B: 0°20' +/-0°08' (0.34° +/-0.14°)

C - D: 4.79 +/-2.0 mm (0.1886 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.27 +/-2.0 mm (0.1681 +/-0.0787 in.)

P275/65R18 8J (STD)

A + B: 0°20' +/-0°081 (0.34° +/-0.14°)
