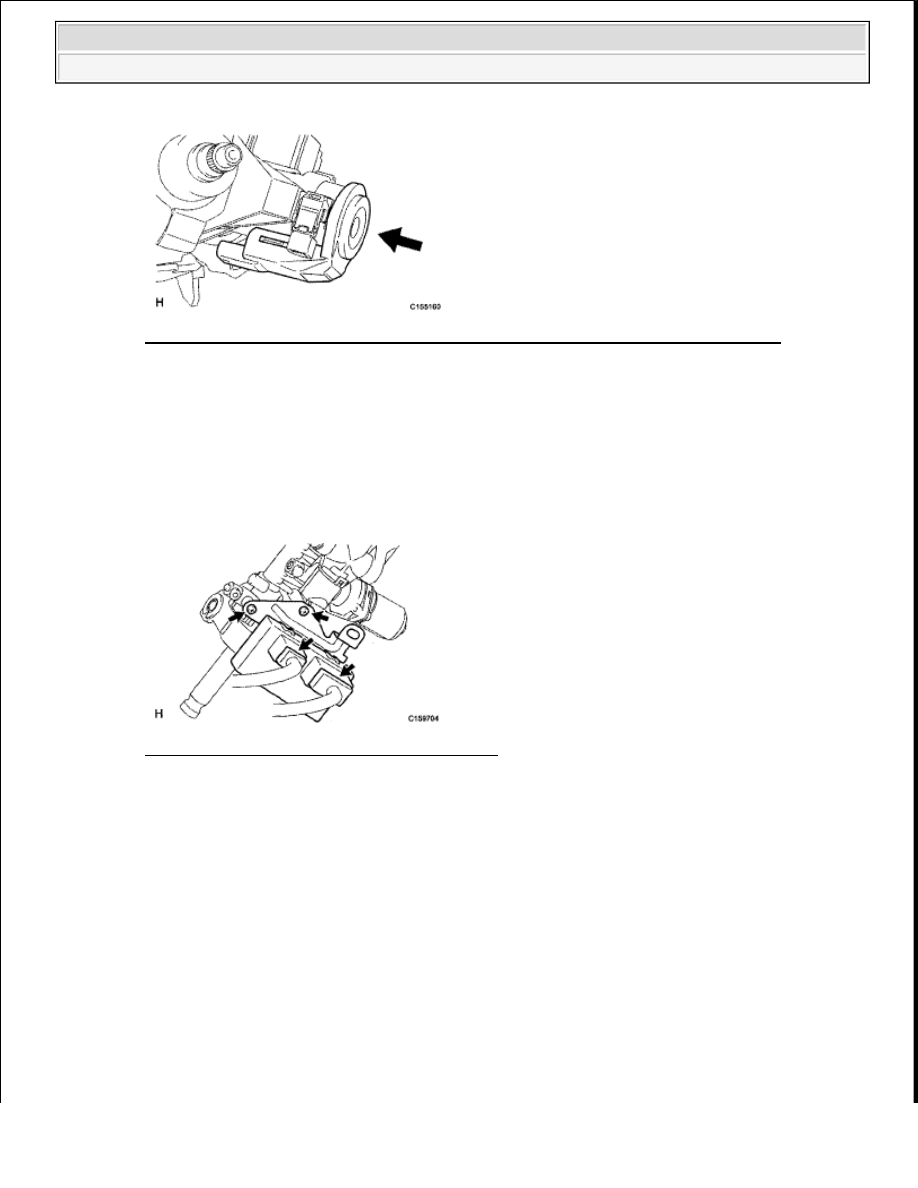

Fig. 171: Installing Transponder Key Amplifier And Key Cylinder Light Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL MULTIPLEX TILT AND TELESCOPIC ECU

a. Install the ECU with the 2 screws.

Torque: 1.5 N*m (15 kgf*cm, 13 in.*lbf)

b. Connect the 2 ECU connectors.

Fig. 172: Locating ECU Connectors & Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL STEERING COLUMN ASSEMBLY

a. Install the steering column with the bolt and 2 nuts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































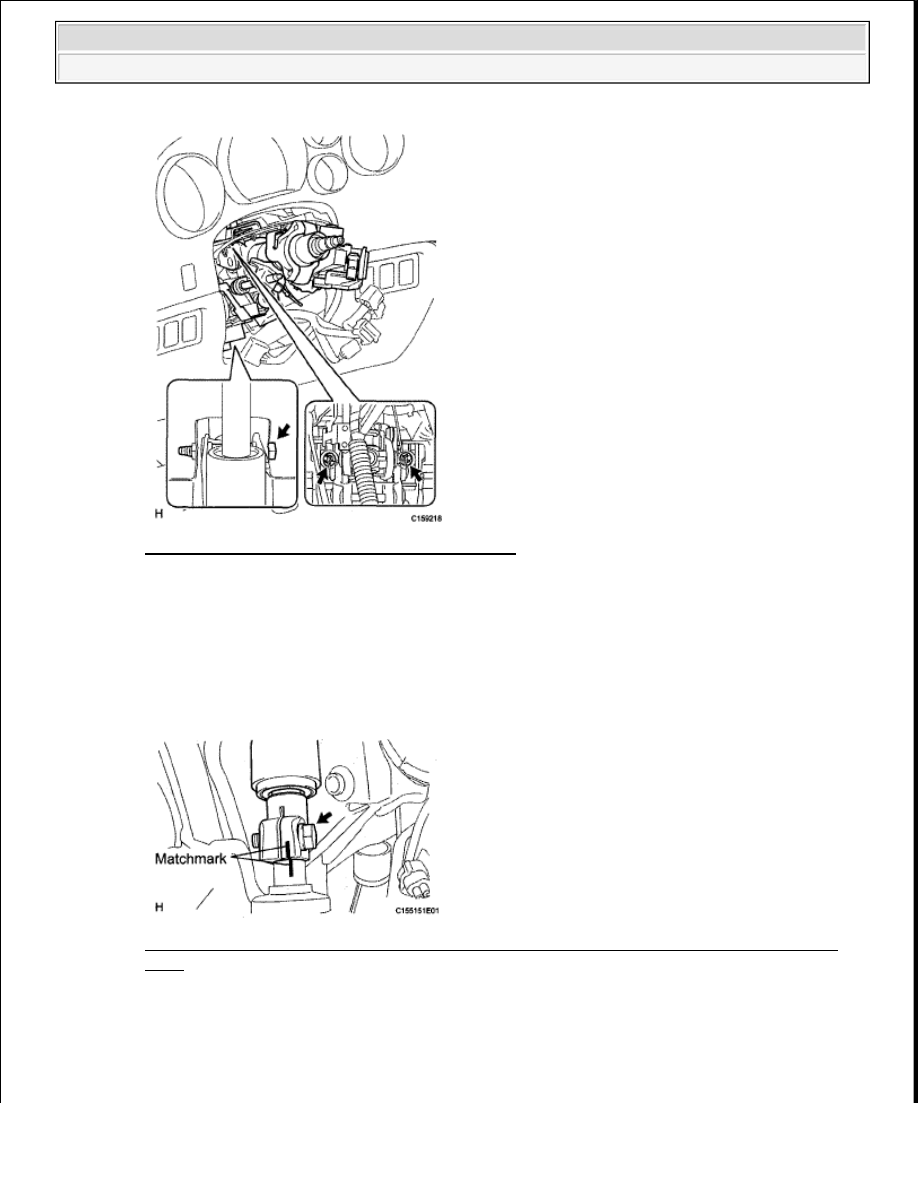

Fig. 173: Locating Steering Column Bolt & Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

a. Align the matchmarks on the No. 2 steering intermediate shaft and power steering gear.

b. Install the bolt.

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 174: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Power Steering
Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL STEERING INTERMEDIATE SHAFT ASSEMBLY

a. Align the matchmarks on the steering intermediate shaft and No. 2 steering intermediate shaft.

b. Install the bolt.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

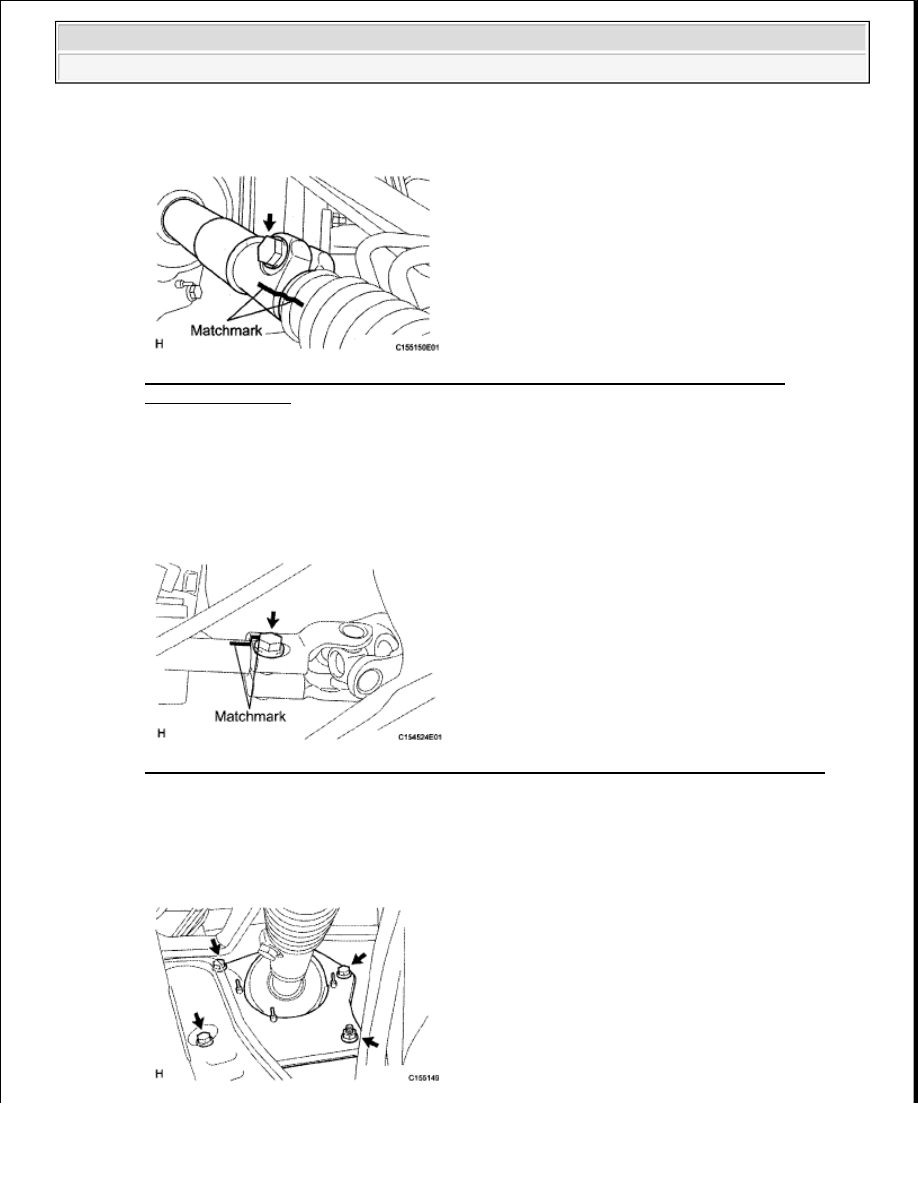

Fig. 175: Identifying Matchmarks On No. 2 Steering Intermediate Shaft & Steering
Intermediate Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Align the matchmarks on the steering column and steering intermediate shaft.

d. Install the bolt.

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 176: Identifying Matchmarks On Steering Intermediate Shaft And Steering Column
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the 3 bolts and nut.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































Fig. 177: Locating Steering Intermediate Shaft Nut And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

a. Install the air duct with the bolt.

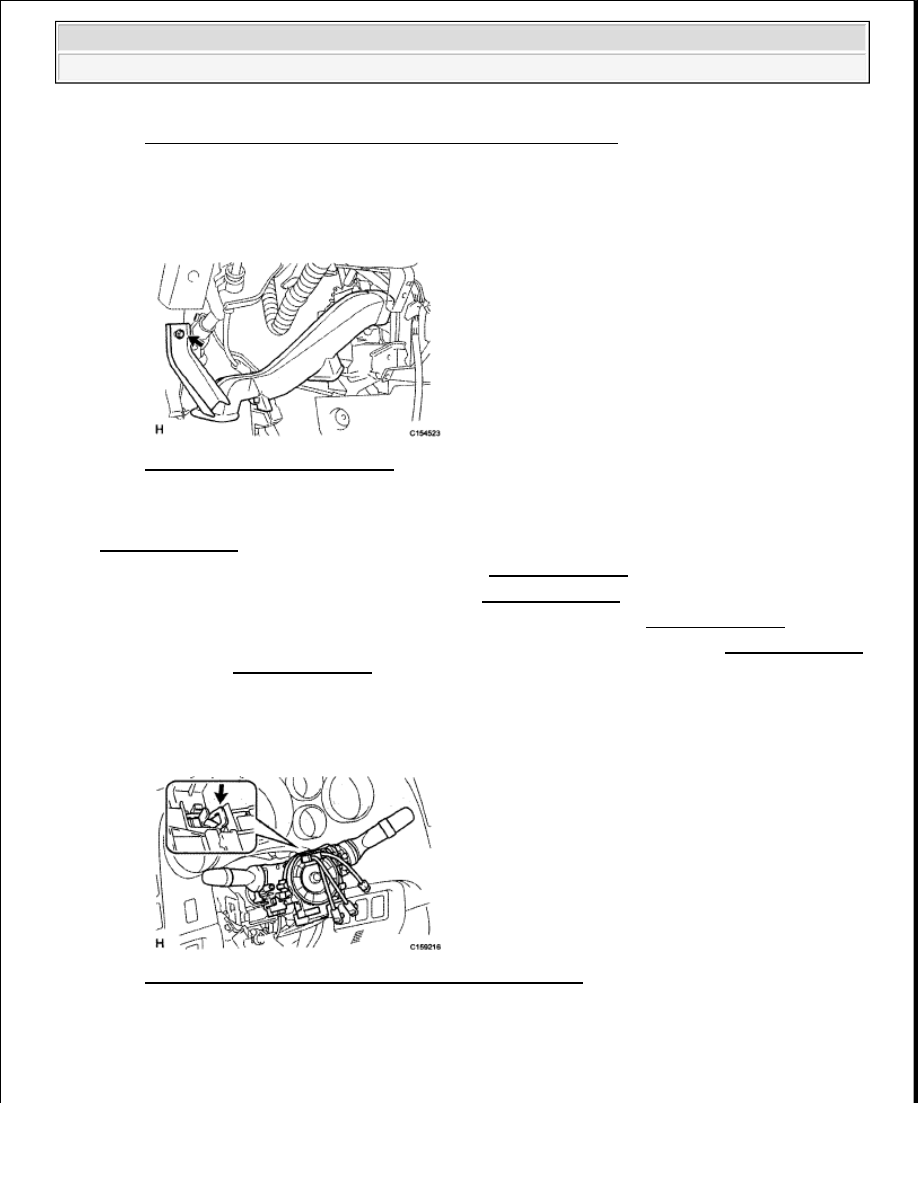

Fig. 178: Locating Air Duct Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

6. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

7. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

8. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

9. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See INSTALLATION

(for Double Cab), INSTALLATION (for CrewMax) )

10. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

a. Install the turn signal switch assembly with spiral cable to the steering column assembly with the

clamp.

Fig. 179: Locating Turn Signal Switch With Spiral Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the 5 connectors to the turn signal switch with spiral cable.
