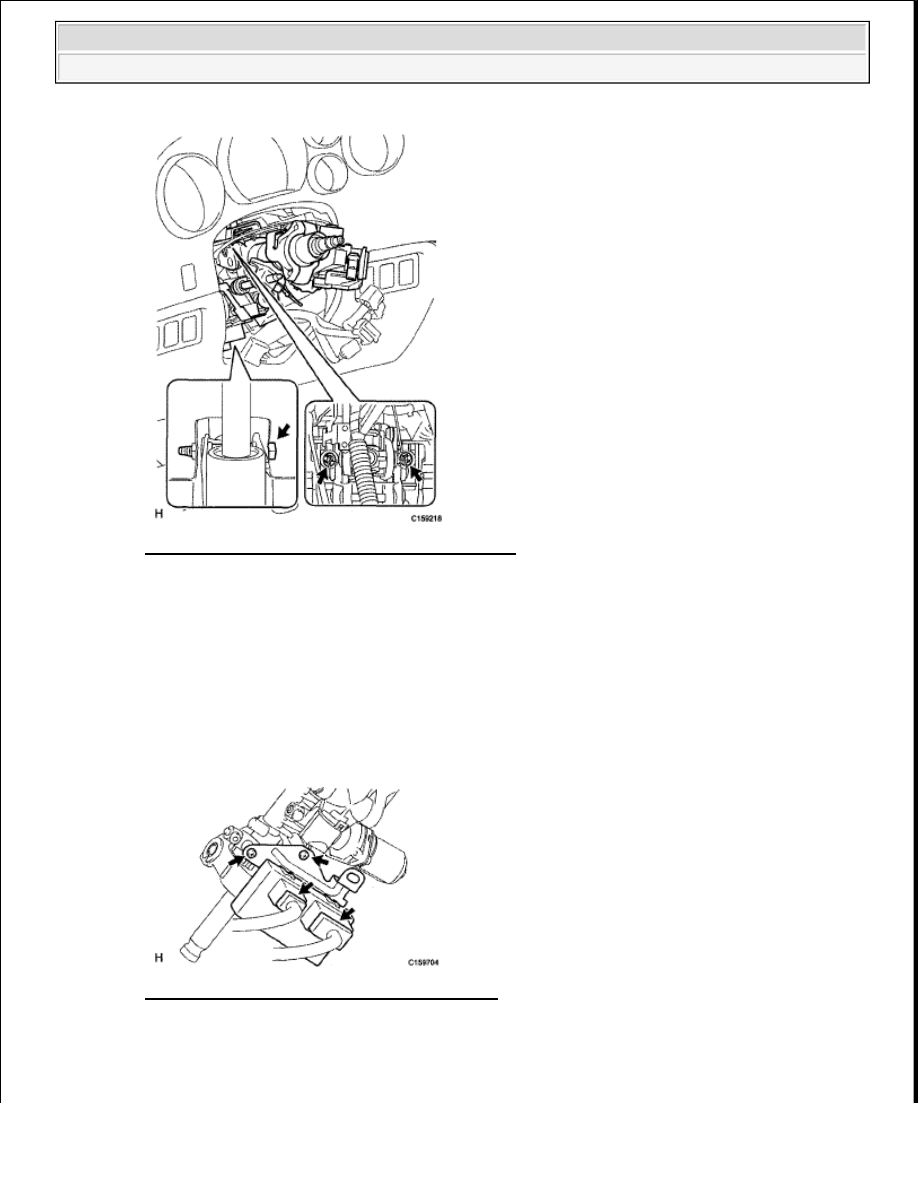

Fig. 153: Locating Steering Column Bolt & Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE MULTIPLEX TILT AND TELESCOPIC ECU

a. Disconnect the 2 ECU connectors.

b. Remove the 2 screws and ECU.

Fig. 154: Locating ECU Connectors & Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE TRANSPONDER KEY AMPLIFIER

a. Using a screwdriver, widen the claws attached to the upper bracket by approximately 1.0 mm

NOTE:

When using a vise, do not overtighten it.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































(0.0394 in.).

b. Pull out the transponder key amplifier with the claws open.

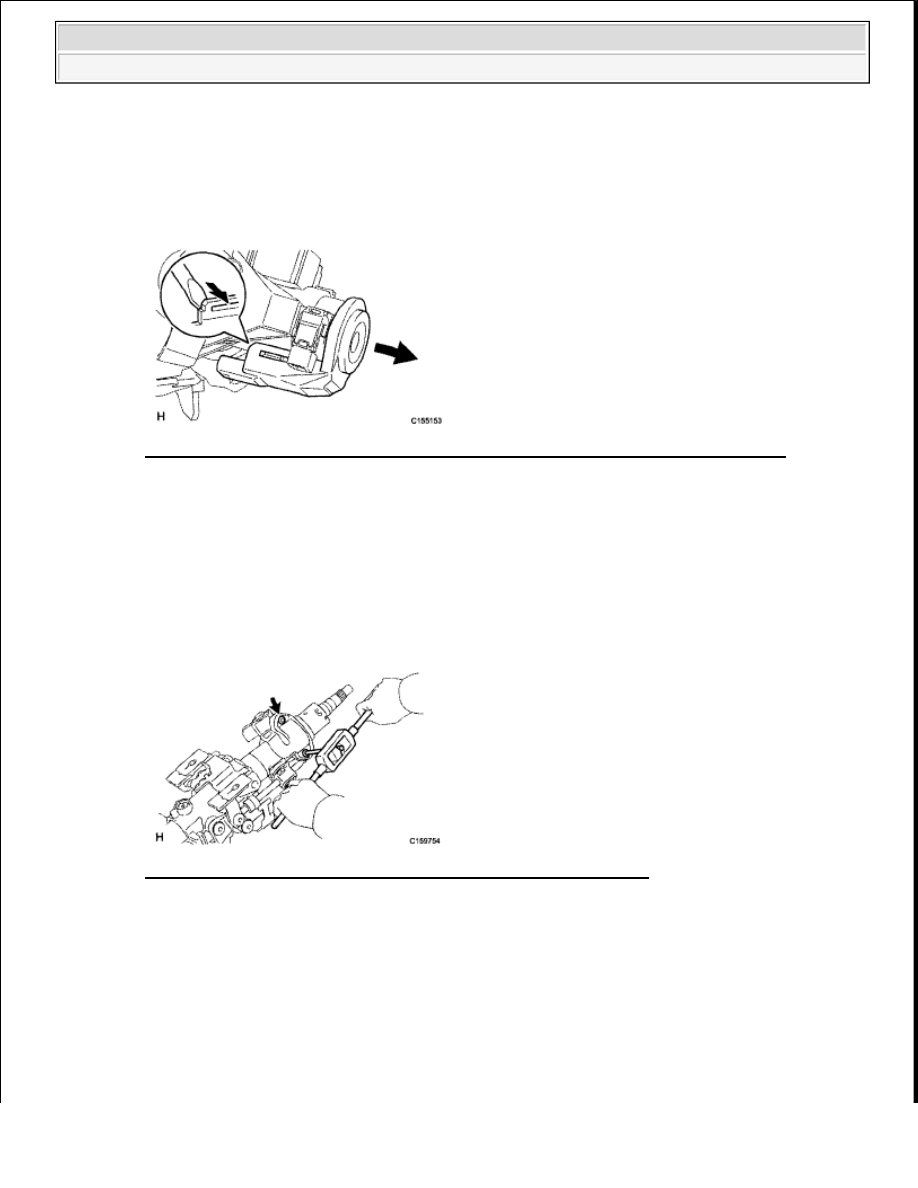

Fig. 155: Removing Transponder Key Amplifier And Key Cylinder Light Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY

a. Secure the steering column in a vise.

b. Using a center punch, mark the center of the 2 tapered-head bolts.

c. Using a 3 to 4 mm (0.119 to 0.159 in.) drill, drill a hole in the 2 tapered-head bolts.

d. Using a screw extractor, remove the 2 tapered-head bolts, and then remove the upper steering

column with switch bracket and the steering lock bracket from the steering column.

Fig. 156: Removing Upper Steering Column With Switch Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE IGNITION SWITCH LOCK CYLINDER ASSEMBLY

a. Turn the ignition switch lock cylinder to the ACC position.

b. Push down the stop pin with a screwdriver and pull out the ignition switch lock cylinder.

NOTE:

Using excessive force may damage the case.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































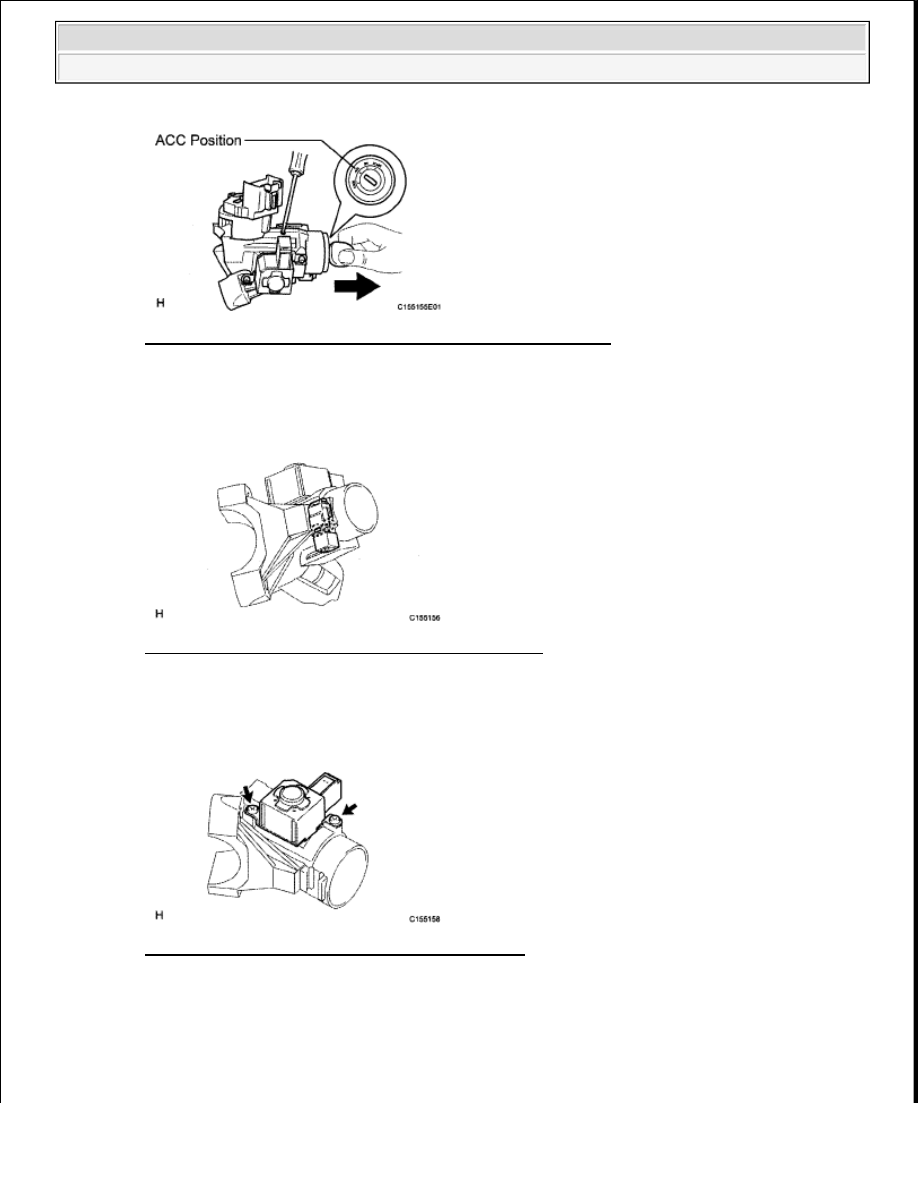

Fig. 157: Removing Ignition Switch Lock Cylinder Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE UNLOCK WARNING SWITCH ASSEMBLY

a. Detach the 2 claws and remove the switch.

Fig. 158: Identifying Unlock Warning Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE KEY INTERLOCK SOLENOID

a. Remove the 2 screws and key interlock solenoid from the steering lock.

Fig. 159: Locating Key Interlock Solenoid Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE IGNITION SWITCH ASSEMBLY

a. Detach the 2 claws and remove the ignition switch from the steering lock.



2009 Toyota Tundra

2009 STEERING Steering Column - Tundra































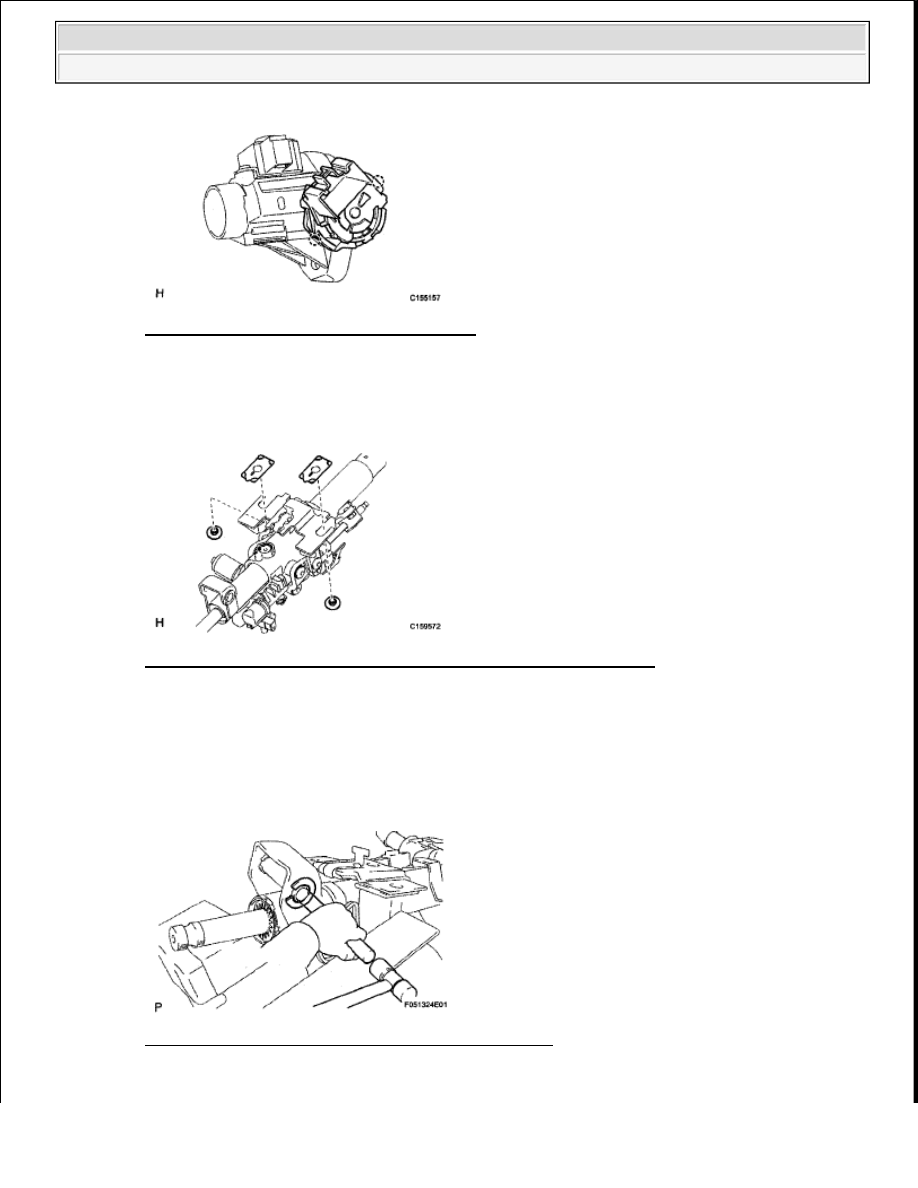

Fig. 160: Identifying Ignition Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE BREAK AWAY CAPSULE

a. Remove the 2 break away capsules and 2 break away collars from the steering column.

Fig. 161: Identifying Break Away Capsules & Break Away Collars
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE STEERING COLUMN BRACKET SPACER

a. Using a brass bar, hammer and vise, gently strike the central part of the steering column bracket

spacer and remove it.

b. Remove the No. 1 tilt steering support collar from the lower steering column tube.

Fig. 162: Removing Steering Column Bracket Spacer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
