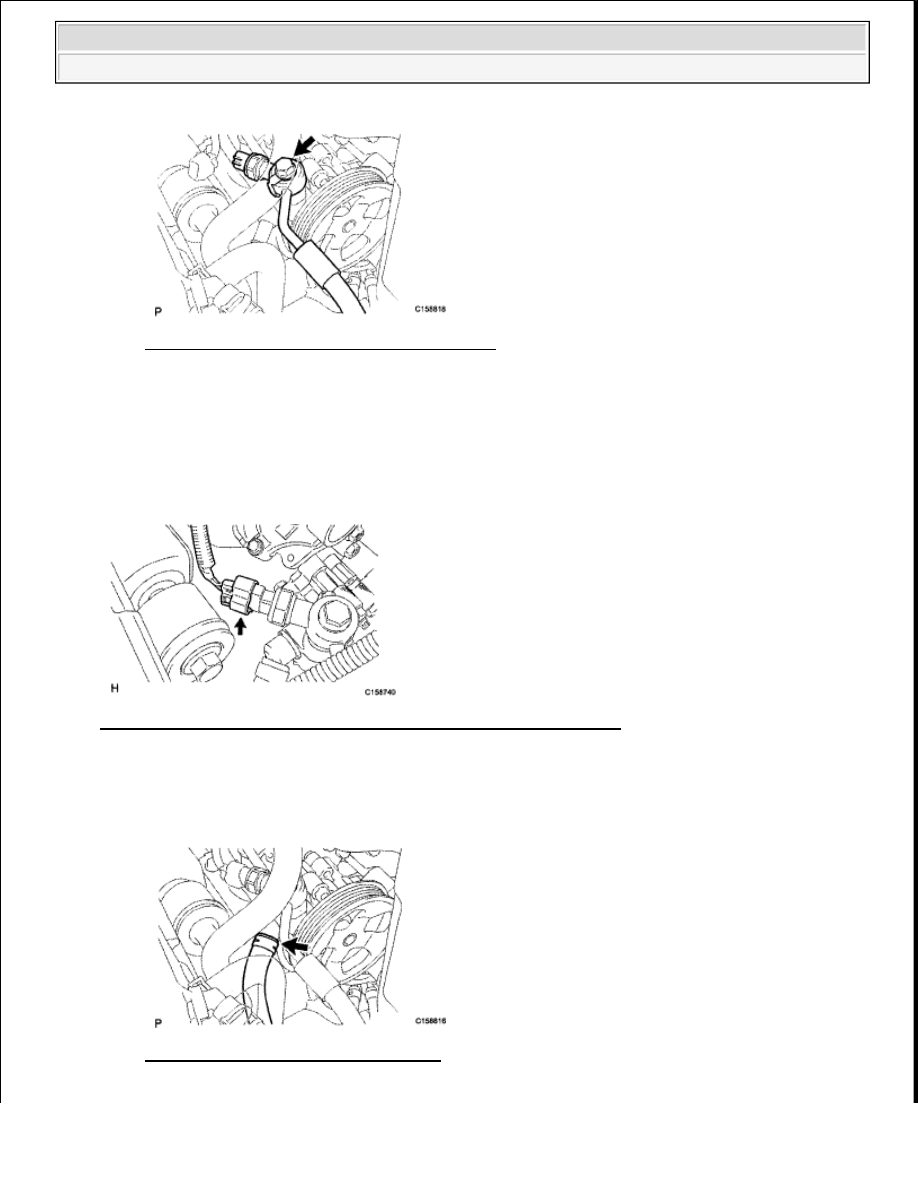

Fig. 102: Identifying Pressure Feed Tube Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install a new gasket and the union bolt on the pressure feed tube.

Torque: 51 N*m (520 kgf*cm, 38 ft.*lbf)

3. CONNECT POWER STEERING OIL PRESSURE SENSOR CONNECTOR

Fig. 103: Identifying Power Steering Oil Pressure Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT RETURN HOSE

a. Connect the return hose with the clip.

Fig. 104: Identifying Return Hose Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































5. CONNECT VACUUM HOSES

a. Connect the vacuum hoses with the clips.

6. CONNECT NO. 2 VENTILATION HOSE

a. Connect the No. 2 ventilation hose to the air cleaner.

7. INSTALL FAN AND GENERATOR V BELT (See ON-VEHICLE INSPECTION )

8. INSTALL AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE

a. Install the air cleaner with air cleaner hose with the 2 bolts.

Torque: 5.0 N*m (50 kgf*cm, 44 in.*lbf)

b. Install the clamp.

c. Connect the hoses.

d. Connect the MAF meter connector.

9. INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

10. INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

11. ADD POWER STEERING FLUID

12. BLEED POWER STEERING FLUID (see ON-VEHICLE INSPECTION )

13. INSPECT FOR POWER STEERING FLUID LEAK

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

VANE PUMP (FOR 3UR-FE)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

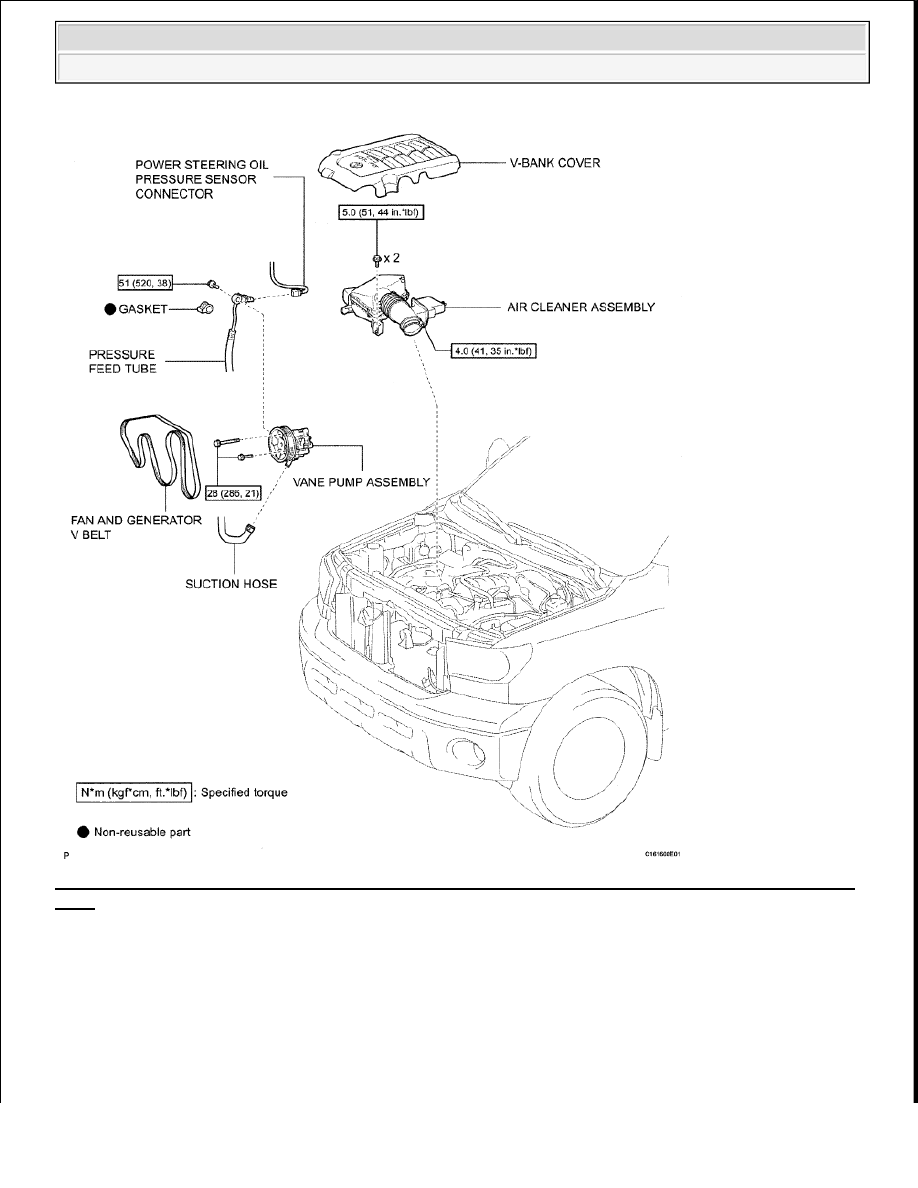

Fig. 105: Identifying Vane Pump (For 3UR-FE) Replacement Components And Torque Specifications (1
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

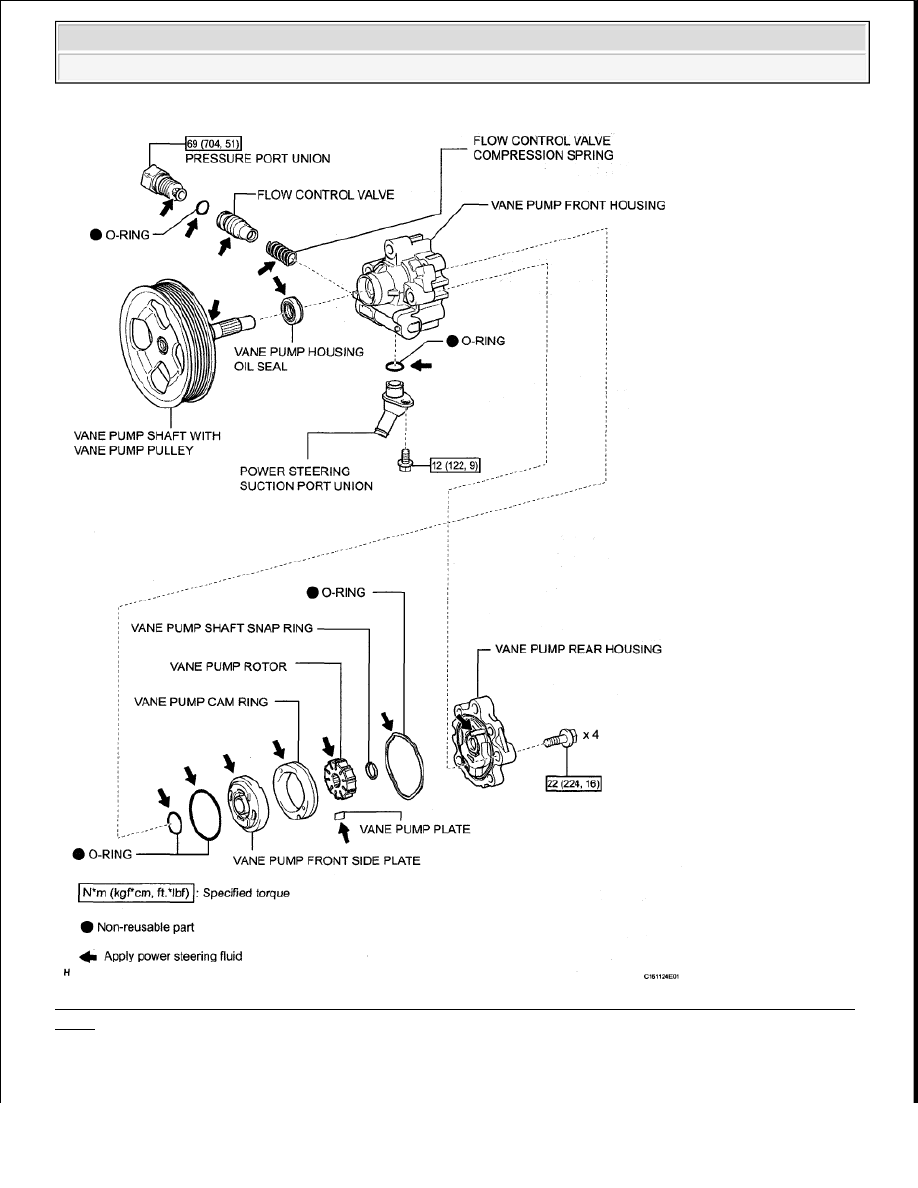

Fig. 106: Identifying Vane Pump (For 3UR-FE) Replacement Components And Torque Specifications (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL
