Fig. 76: Identifying Cam Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE VANE PUMP FRONT SIDE PLATE

a. Remove the front side plate from the front housing.

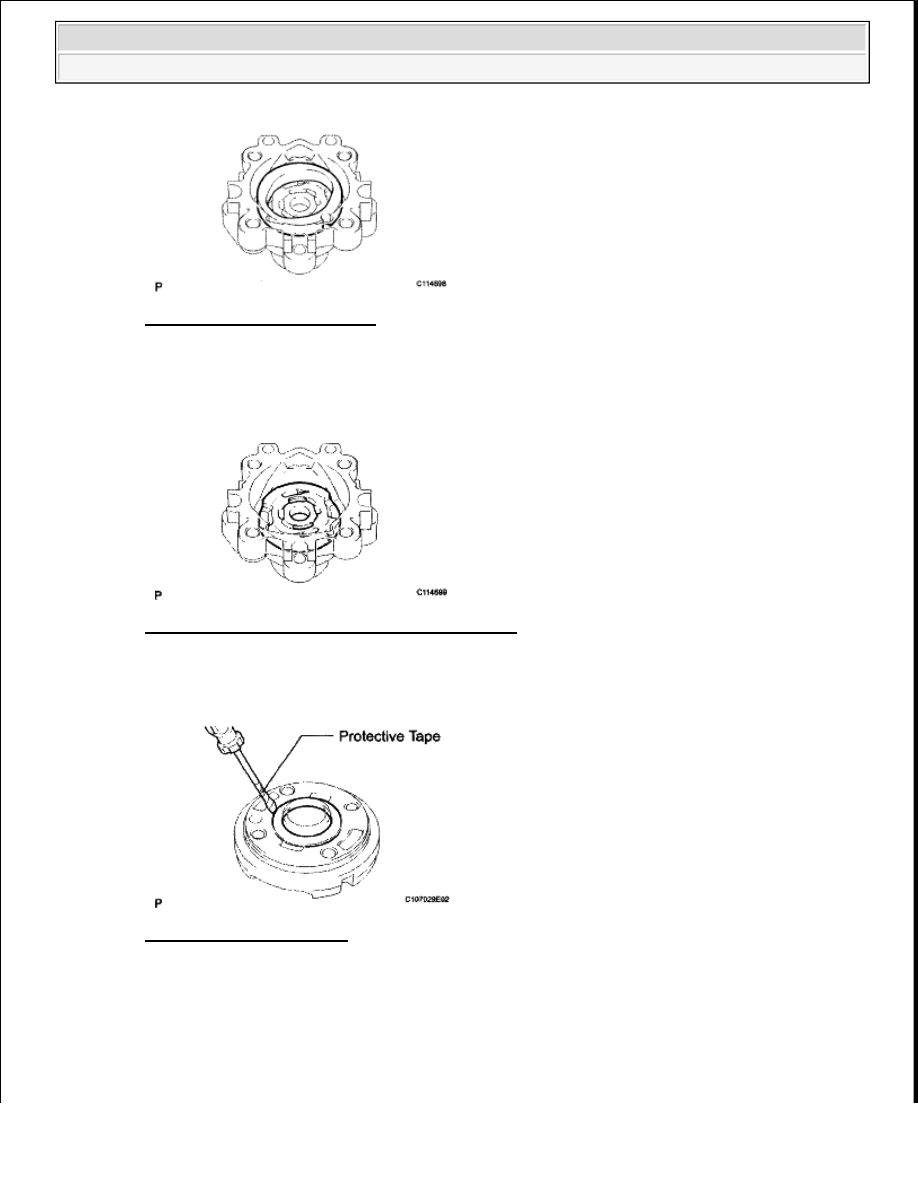

Fig. 77: Identifying Vane Pump Front Side Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the O-ring from the front side plate.

Fig. 78: Removing O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

c. Remove the O-ring from the front housing.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































Fig. 79: Locating O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE VANE PUMP HOUSING OIL SEAL

a. Using a screwdriver and piece of cloth, pry out the oil seal.

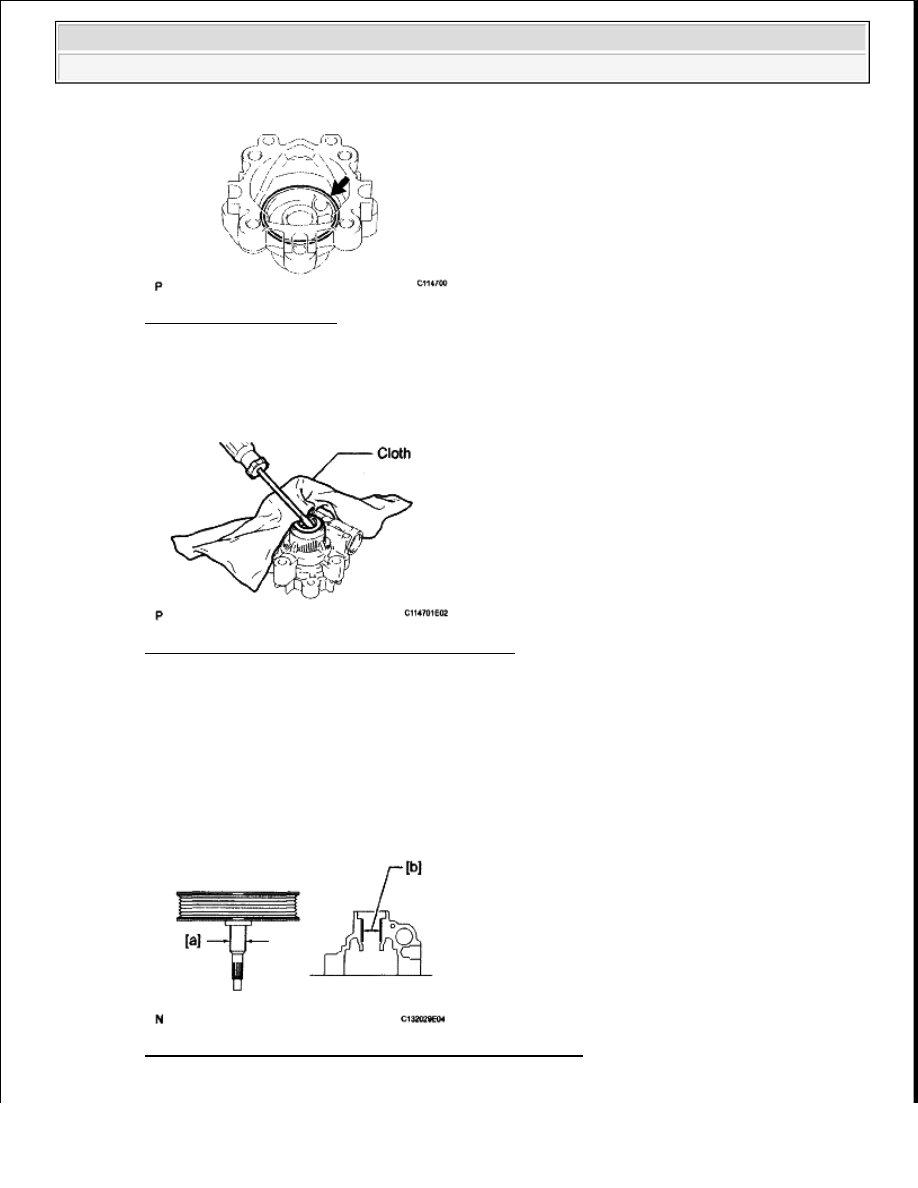

Fig. 80: Removing Vane Pump Housing Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT VANE PUMP SHAFT AND BUSH IN VANE PUMP FRONT HOUSING

a. Using a micrometer, measure the outer diameter [a] of the vane pump shaft.

Fig. 81: Measuring Outer Diameter Of Vane Pump Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Be careful not to damage the front housing.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































b. Using a vernier caliper, measure the inner diameter [b] of the vane pump front housing bush.

c. Calculate the oil clearance.

Oil clearance = Inner diameter of the bush [b] -Outer diameter of the shaft [a]

Maximum oil clearance: 0.07 mm (0.00275 in.)

If the oil clearance exceeds the maximum, replace the vane pump assembly.

2. INSPECT VANE PUMP ROTOR AND VANE PUMP PLATE

a. Using a micrometer, measure the thickness of the vane pump plates.

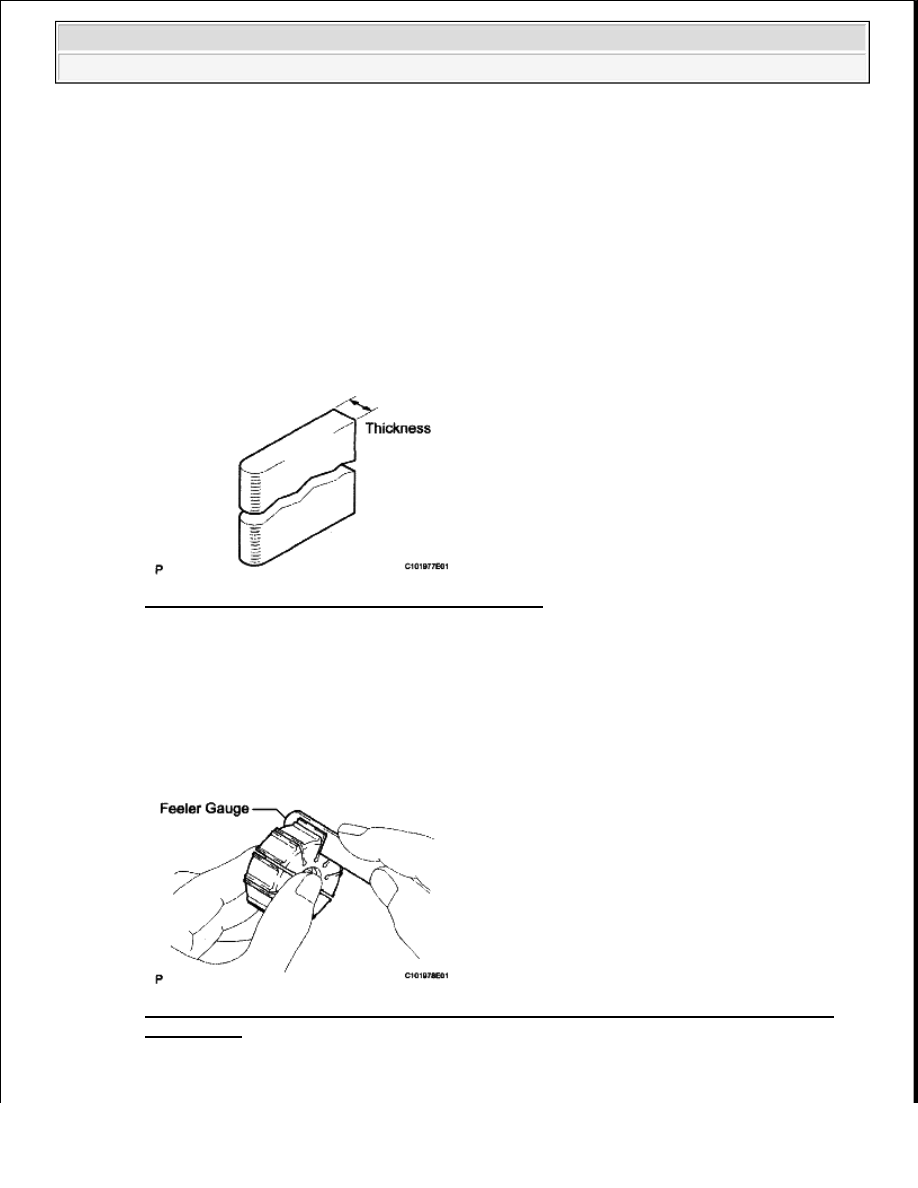

Fig. 82: Measuring Thickness Of Vane Pump Plates
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard thickness: 1.405 to 1.411 mm (0.0553 to 0.0556 in.)

If the thickness is not as specified, replace the vane pump assembly.

b. Using a feeler gauge, measure the clearance between the side face of the vane pump rotor groove

and the vane pump plate.

Fig. 83: Measuring Clearance Between Side Face Of Vane Pump Rotor Groove And Vane
Pump Plates
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































Maximum clearance: 0.03 mm (0.00118 in.)

If the clearance exceeds the maximum, replace the vane pump assembly.

3. INSPECT FLOW CONTROL VALVE ASSEMBLY

a. Coat the flow control valve with power steering fluid and check that it falls smoothly into the flow

control valve by its own weight.

If the control valve does not fall into the hole smoothly, replace the vane pump assembly.

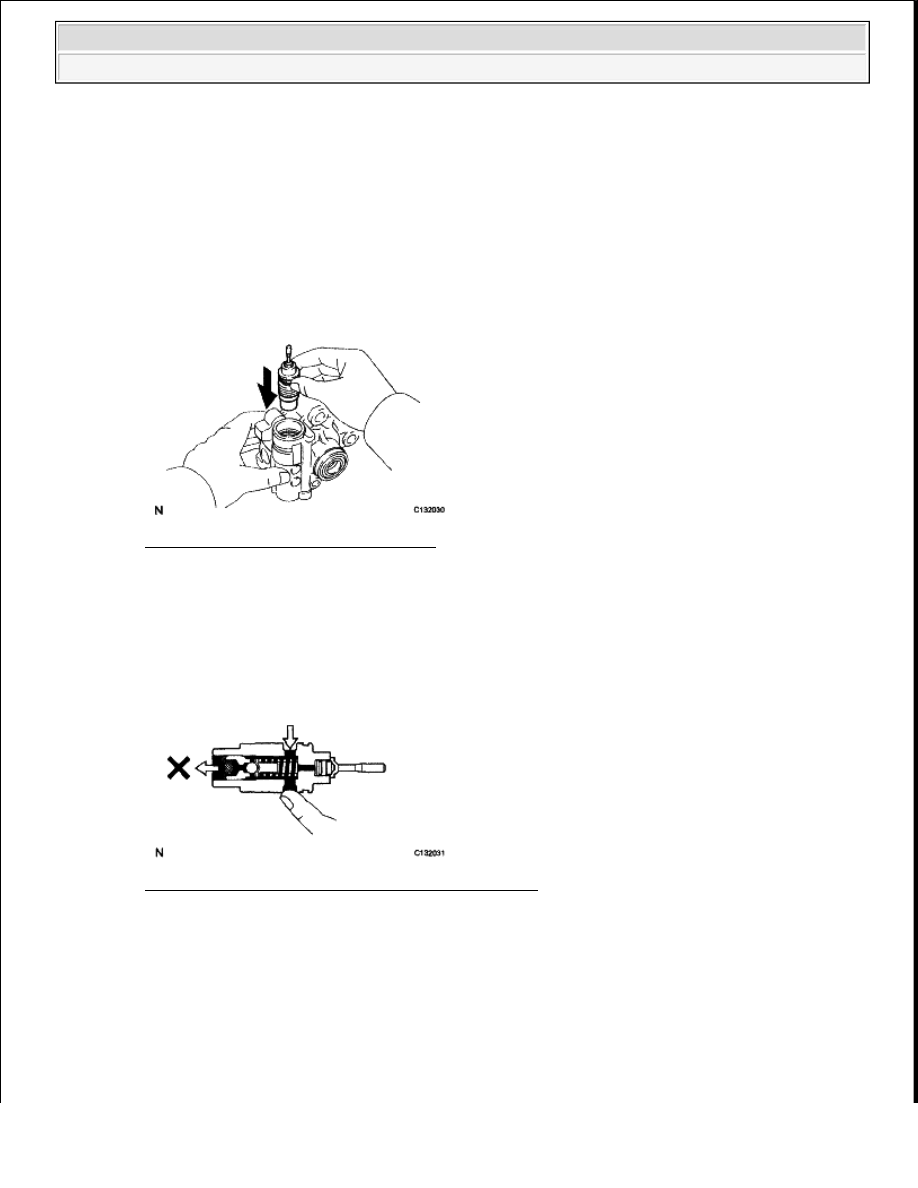

Fig. 84: Checking Flow Control Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check the flow control valve for leakage. Close one of the holes and apply compressed air of 392

to 490 kPa (4.0 to 5.0 kgf/cm

2

 , 57 to 71 psi) into the opposite side hole, and confirm that air does

not come out from the end holes.

If air leaks, replace the vane pump assembly.

Fig. 85: Checking Flow Control Valve For Leakage
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSPECT FLOW CONTROL VALVE COMPRESSION SPRING

a. Using a vernier caliper, measure the free length of the compression spring.
