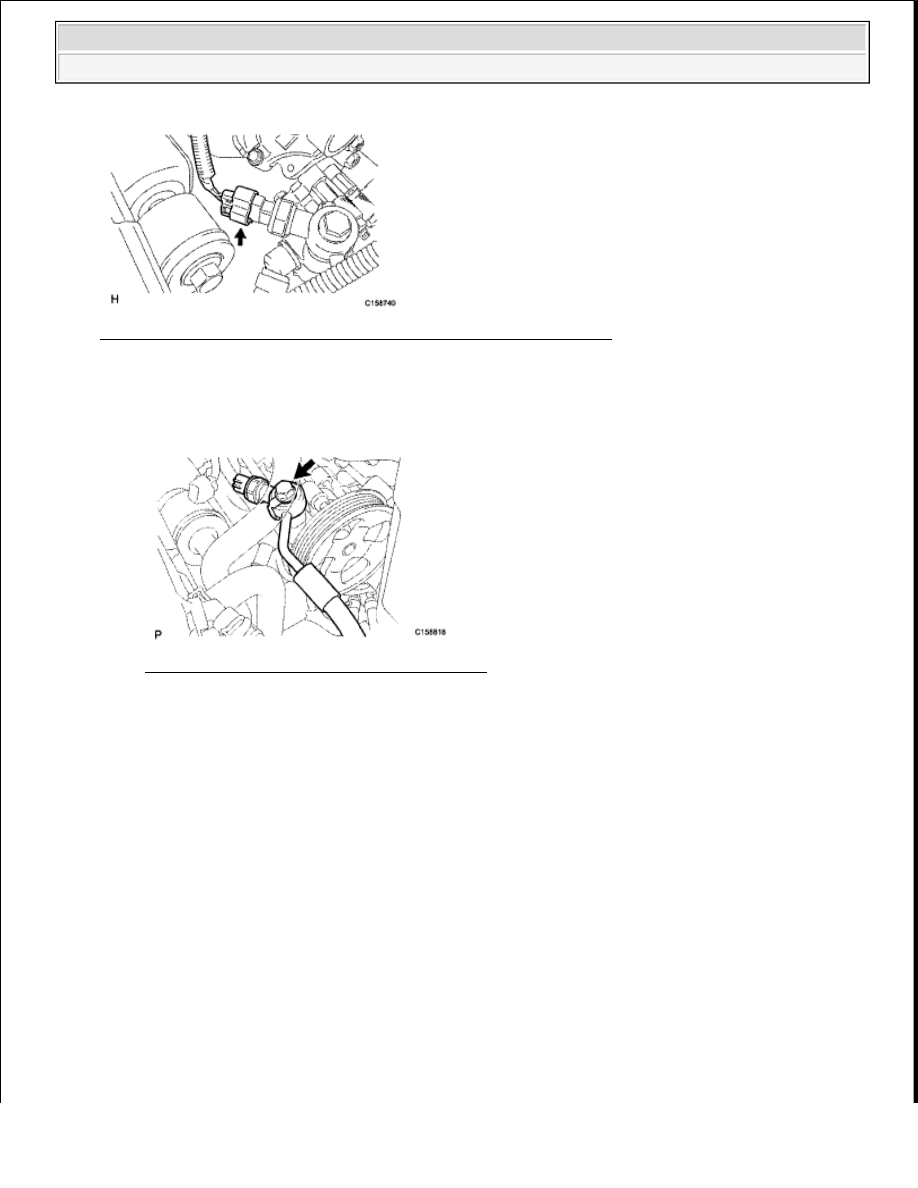

Fig. 67: Identifying Power Steering Oil Pressure Sensor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. DISCONNECT PRESSURE FEED TUBE

a. Remove the bolt and disconnect the pressure feed tube.

Fig. 68: Identifying Pressure Feed Tube Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the gasket.

12. REMOVE VANE PUMP ASSEMBLY

a. Remove the 2 bolts, nut and vane pump.

DISASSEMBLY

1. FIX VANE PUMP ASSEMBLY

a. Using SST, hold the vane pump in a vise.

SST 09630-00014(09631-00132)



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

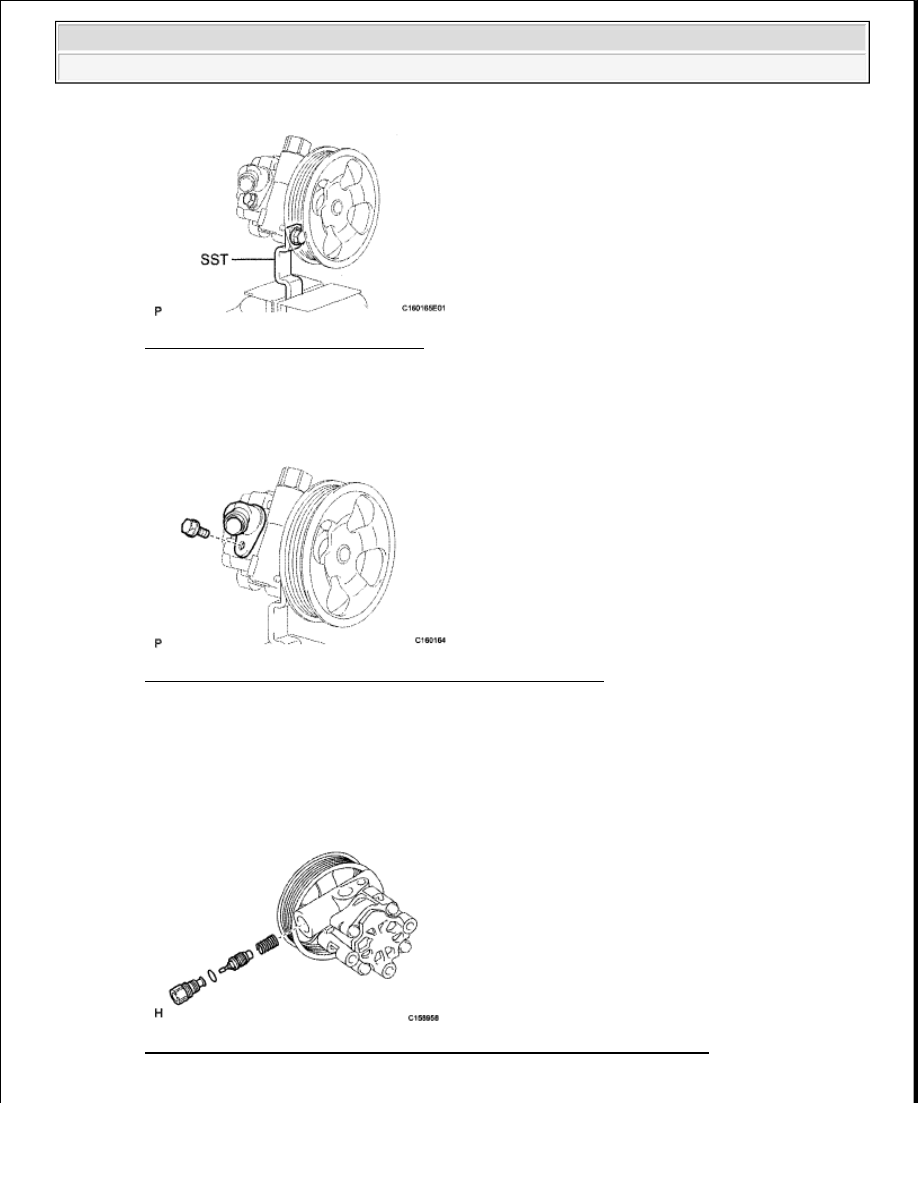

Fig. 69: Holding Vane Pump In Vise
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE POWER STEERING SUCTION PORT UNION

a. Remove the bolt and suction port union from the vane pump.

Fig. 70: Identifying Power Steering Suction Port Union Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the O-ring from the suction port union.

3. REMOVE FLOW CONTROL VALVE

a. Remove the pressure port union.

b. Remove the O-ring from the pressure port union.

Fig. 71: Identifying Flow Control Valve O-Ring And Compression Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra































c. Remove the flow control valve and compression spring.

4. REMOVE VANE PUMP REAR HOUSING

a. Remove the 4 bolts and rear housing from the front housing.

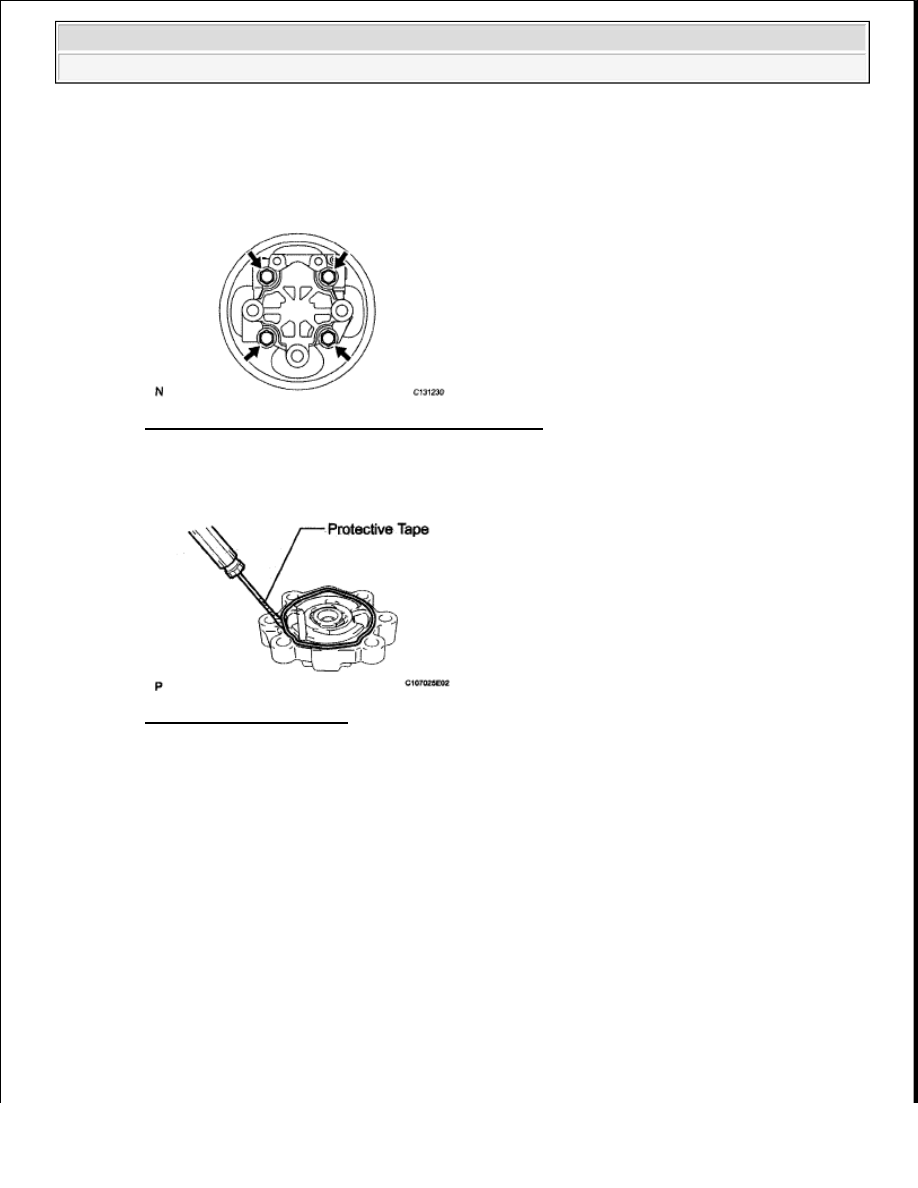

Fig. 72: Identifying Vane Pump Rear Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the O-ring from the rear housing.

Fig. 73: Removing O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

5. REMOVE VANE PUMP SHAFT WITH PULLEY

a. Using 2 screwdrivers, remove the snap ring from the vane pump shaft.



2009 Toyota Tundra

2009 STEERING Power Steering - Tundra

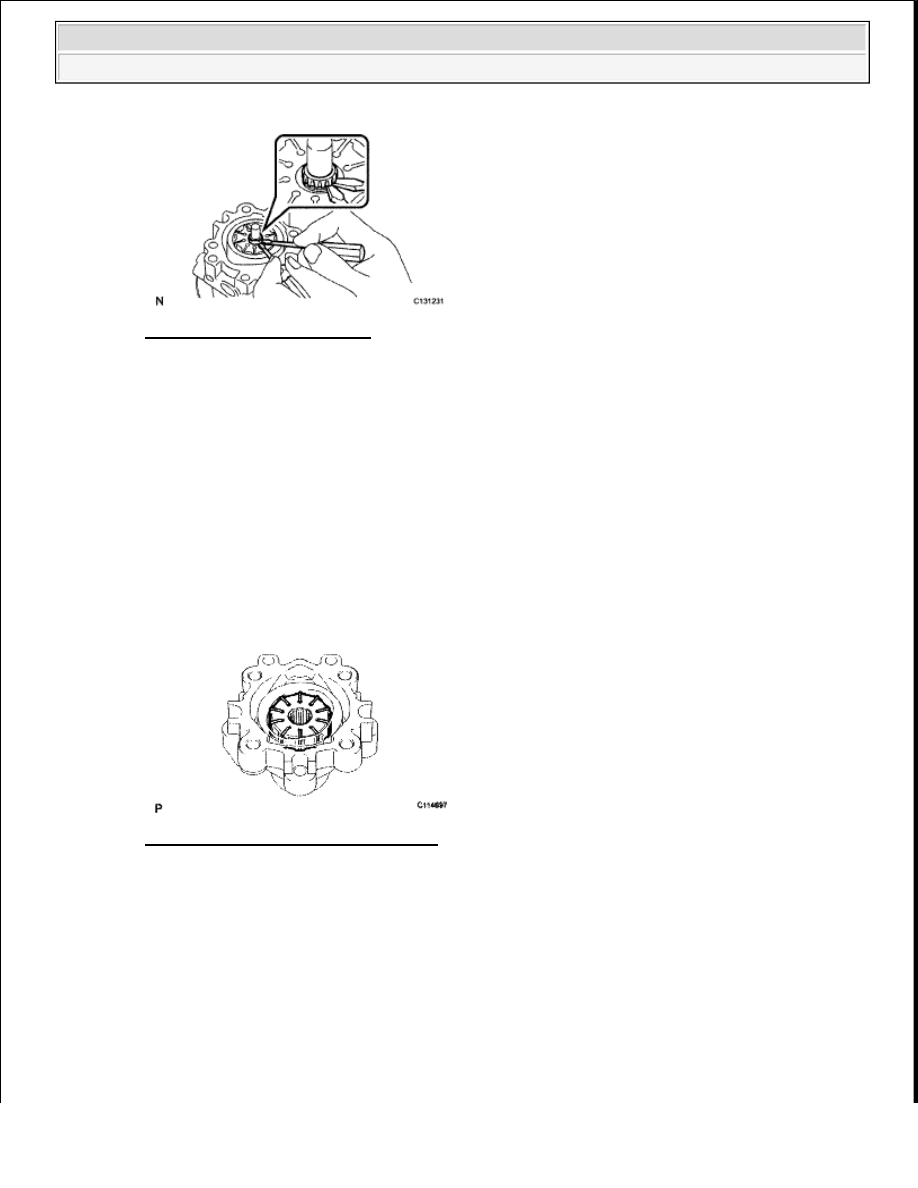

Fig. 74: Removing Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the vane pump shaft with vane pump pulley.

6. REMOVE VANE PUMP ROTOR

a. Remove the 10 vane plates.

b. Remove the vane pump rotor.

Fig. 75: Identifying Vane Pump Rotor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE VANE PUMP CAM RING

a. Remove the cam ring from the front housing.

NOTE:

Be careful not to drop or damage the vane pump shaft with vane
pump pulley. If it is damaged, replace the vane pump assembly.

NOTE:

Take care not to drop the vane plate.
