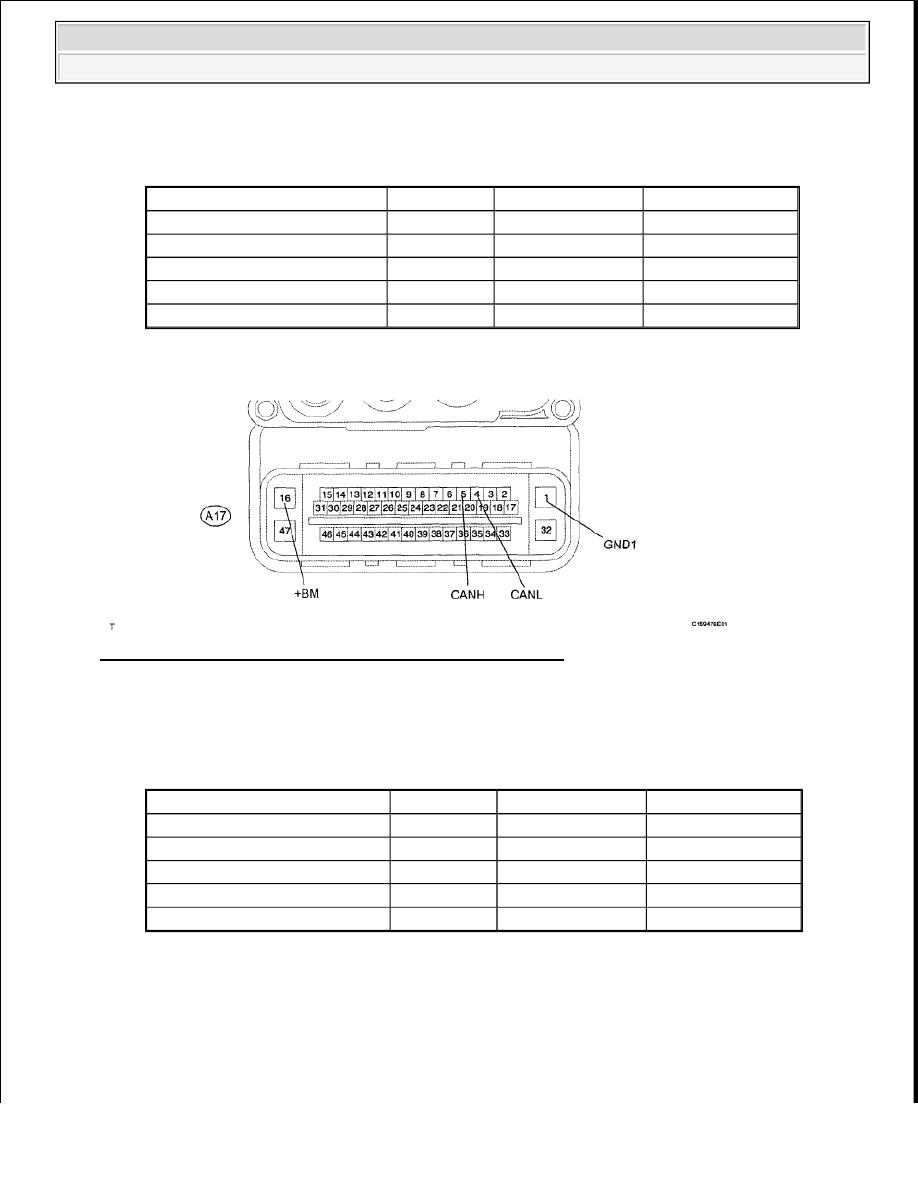

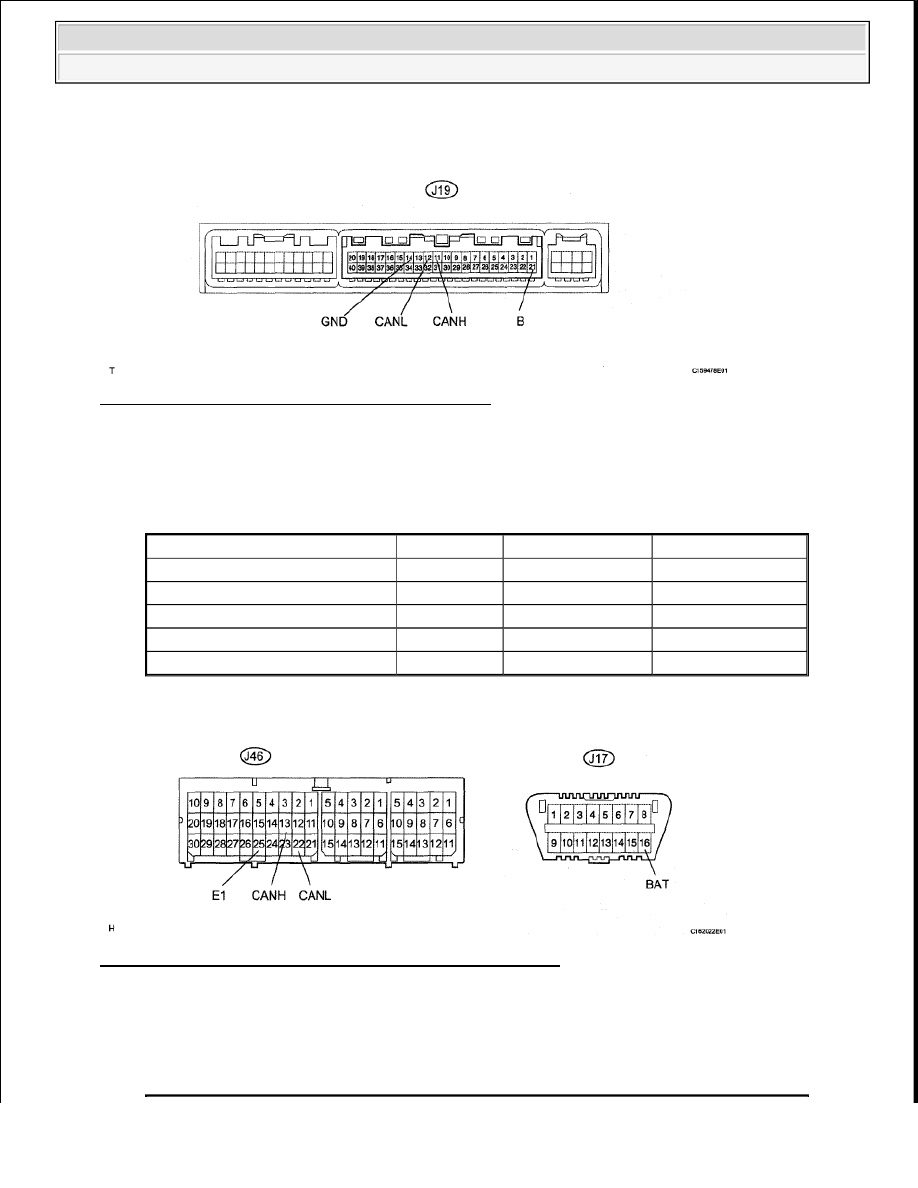

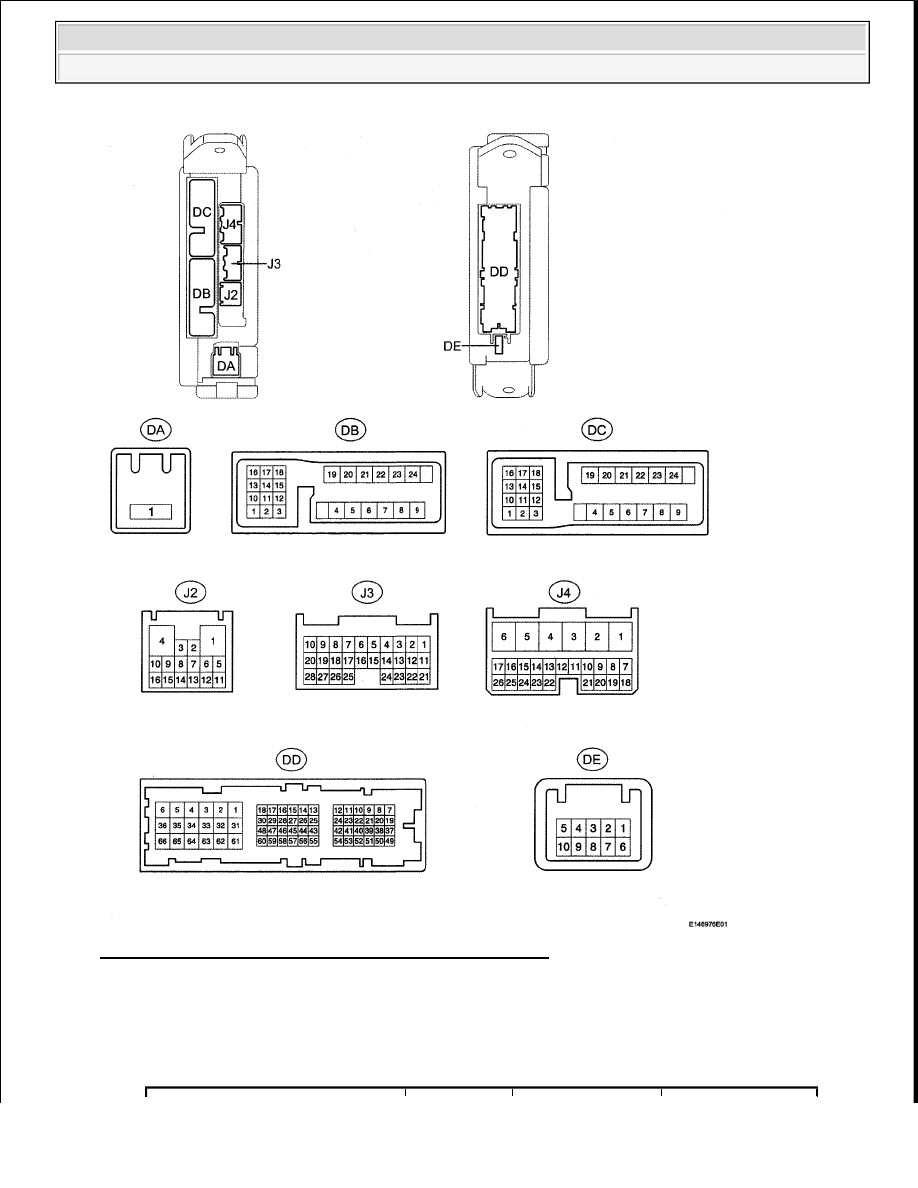

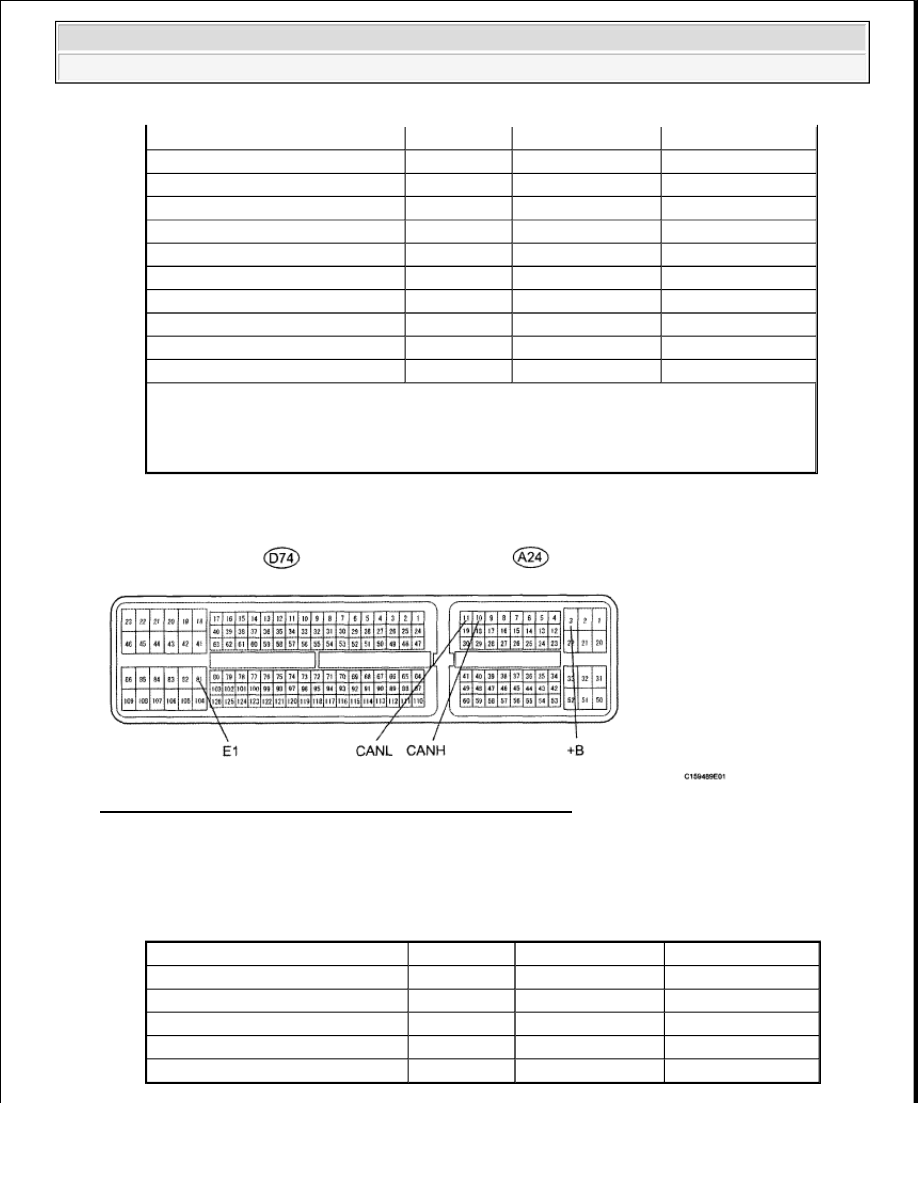

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC. CONNECTOR TERMINAL REFERENCE TABLE 5. CHECK SKID CONTROL ECU WITH ACTUATOR Fig. 18: Identifying Skid Control ECU Connector Terminals a. Disconnect the A17 ECU connector. b. Measure the resistance according to the value(s) in the table below. CONNECTOR TERMINAL WIRING COLOR REFERENCE TABLE 6. CHECK MAIN BODY ECU Symbols (Terminal No.) Wiring Color Switch Condition Specified Condition J17-6 (CANH) - J17-14 (CANL) V - W Ignition switch OFF 54 to 69 ohms J17-6 (CANH) - J17-4 (CG) V - W-B Ignition switch OFF 200 ohms or higher J17-14 (CANL) - J17-4 (CG) W - W-B Ignition switch OFF 200 ohms or higher J17-6 (CANH) - J17-16 (BAT) V - P Ignition switch OFF 6 kohms or higher J17-14 (CANL) - J17-16 (BAT) W-P Ignition switch OFF 6 kohms or higher Terminal No. (Symbols) Wiring Color Switch Condition Specified Condition A17-5 (CANH) - A17-4 (CANL) B - W Ignition switch OFF 54 to 69 ohms A17-5 (CANH) - A17-1 (GND1) B - W-B Ignition switch OFF 200 ohms or higher A17-4 (CANL) - A17-1 (GND1) W - W-B Ignition switch OFF 200 ohms or higher A17-5 (CANH) - A17-16 (+BM) B - L Ignition switch OFF 6 kohms or higher A17-4 (CANL) - A17-16 (+BM) W - L Ignition switch OFF 6 kohms or higher
2009 Toyota Tundra 2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra
|
