HINT:

Prepare a battery as the power source to deploy the airbag.

a. Check the function of SST (see DIAGNOSIS SYSTEM ).

b. Remove the curtain shield airbag (see REMOVAL ).

Fig. 322: Checking Function Of SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Cut off the deployment section of the curtain shield airbag.

Fig. 323: Locating Deployment Section Of Curtain Shield Airbag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using a service-purpose wire harness for the vehicle, tie down the curtain shield airbag to the tire.

Wire harness:

Stripped wire harness section 1.25 mm

2

 or more (0.00193 in.

2

 or more)



HINT:

To calculate the area of the stripped wire harness section:

CAUTION: If the wire harness is too thin or an alternative object is used to

tie down the curtain shield airbag, it may be snapped by the
shock when the airbag is deployed. Always use a wire harness
for vehicle use with an area of at least 1.25 mm

2

 (0.00193 in.

2

 ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Area = 3.14 x (Diameter)2 divided by 4

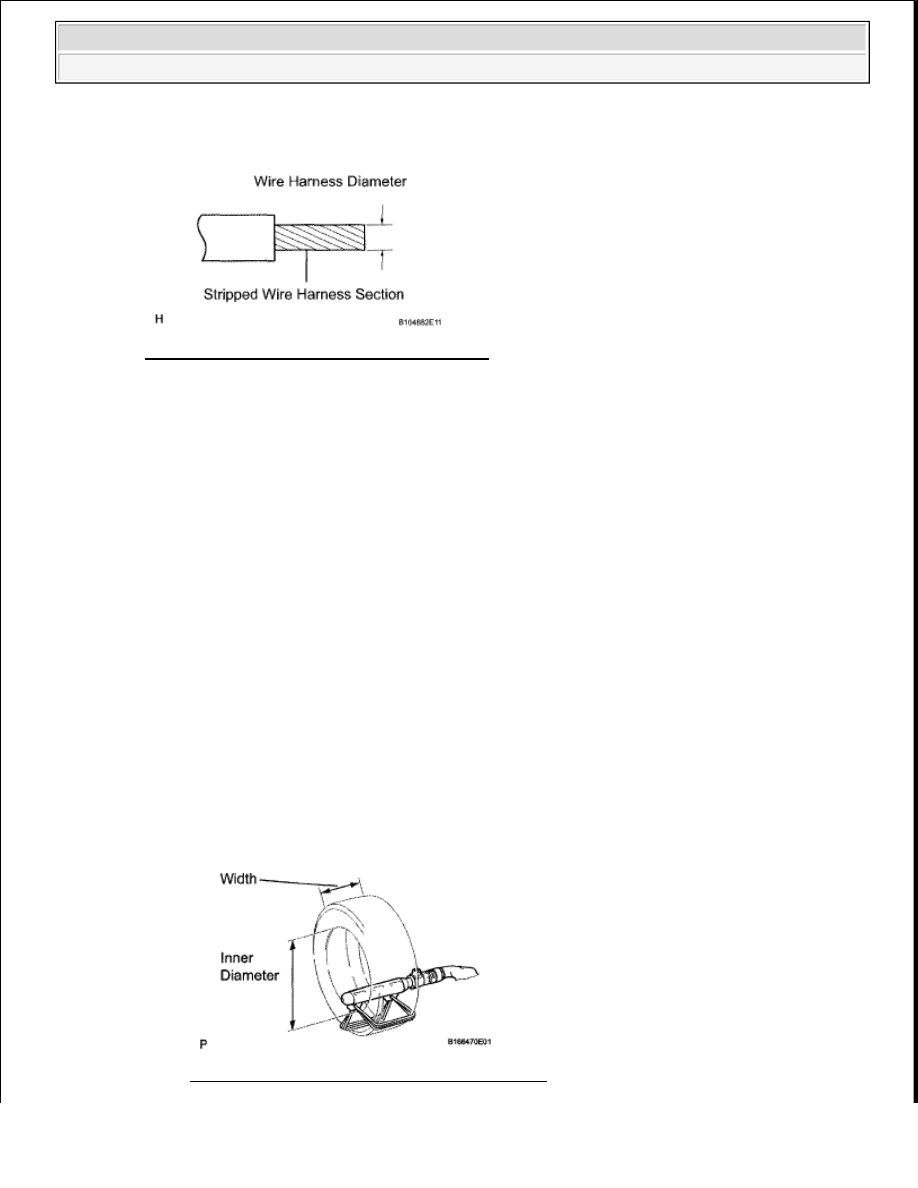

Fig. 324: Identifying Wire Harness Diameter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Position the curtain shield airbag inside the tire as shown below.

Tire size:

Must exceed the following dimensions Width:

185 mm (7.28 in.)

Inner diameter:

360 mm (1.18 ft.)

2. Tie the curtain shield airbag to the tire with several wire harnesses.

Fig. 325: Tying Curtain Shield Airbag To Tire

CAUTION: Make sure that the wire harnesses are tight. If there is

slack in the wire harnesses, the curtain shield airbag may
become loose due to the shock when the airbag is
deployed.

NOTE:

As the tires may be damaged by the airbag deployment, use a
tire that you are planning to throw away.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install SST.

1. After connecting SST each other, connect them to the curtain shield airbag.

SST 09082-00802 (09082 - 10801, 09082 - 40800)

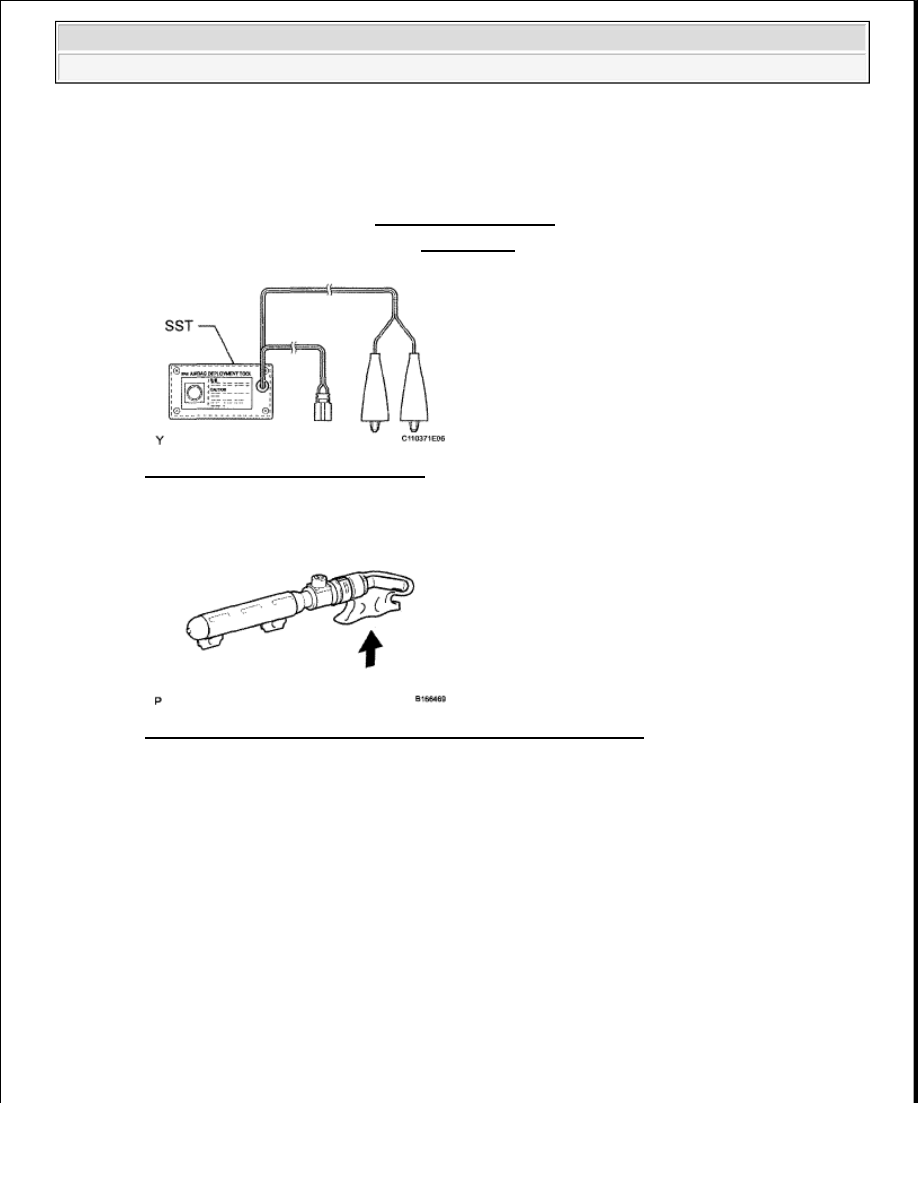

Fig. 326: Connecting SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Place the tires.

1. Place at least 2 tires under the tire which the curtain shield airbag is tied to.

2. Place at least 2 tires over the tire which the curtain shield airbag is tied to. The top tire should

have the disc wheel installed.

NOTE:

Do not place the deployment direction of the curtain shield airbag
facing the ground.

NOTE:



Do not place SST connector under the tire because it could
be damaged.



As the disc wheel may be damaged by the airbag
deployment, use a disc wheel that you are planning to
throw away.



As the tires may be damaged by the airbag deployment,
use a tire that you are planning to throw away.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































3. Tie the tires together with 2 wire harnesses.

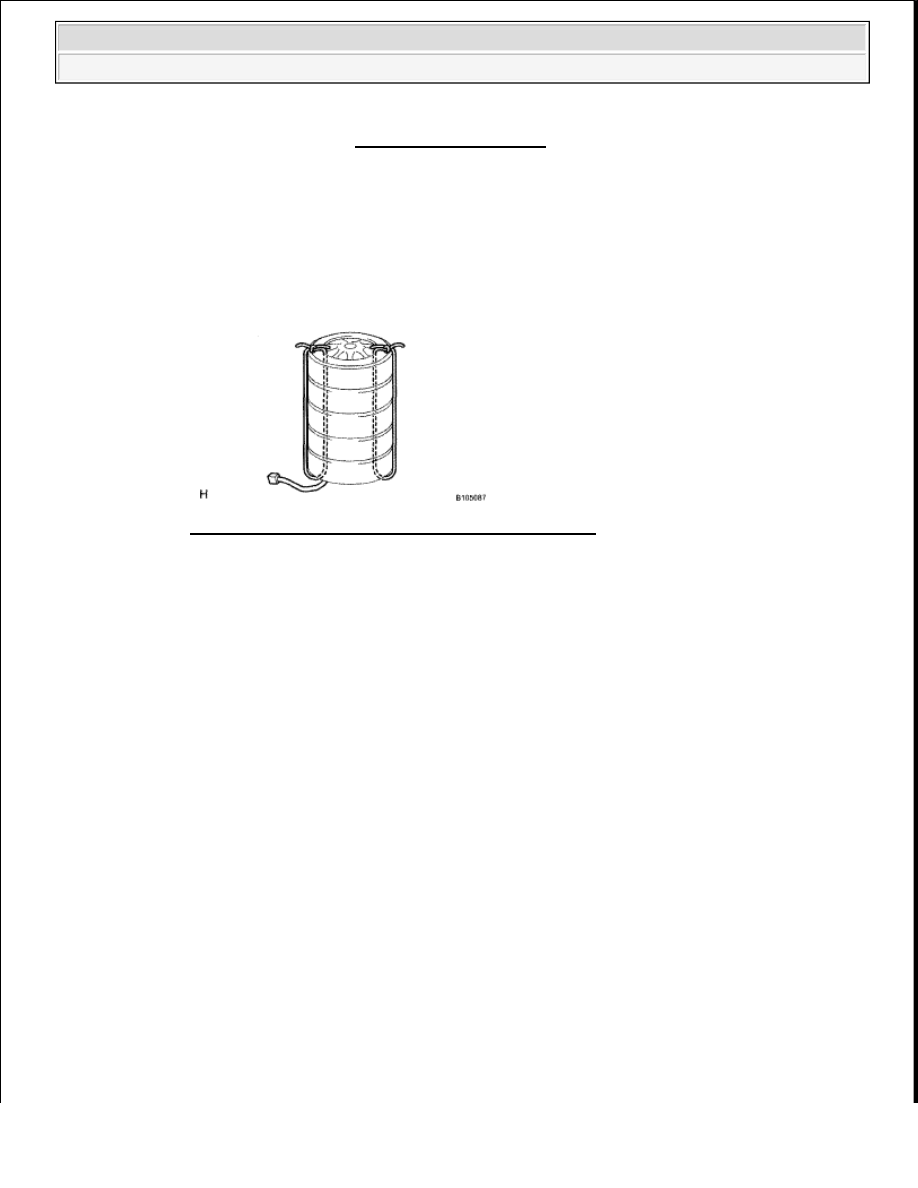

Fig. 328: Tying Tires Together With Wire Harnesses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Install SST.

1. Connect SST connector.

SST 09082-00700

h. Deploy the airbag.

1. Connect the red clip of SST to the battery positive (+) terminal and the black clip of SST to

the battery negative (-) terminal.

2. Check that no one is within a 10 m (32.8 ft.) radius of the tire which the curtain shield airbag

is tied to.

3. Press SST activation switch and deploy the airbag.

HINT:

The airbag is deployed as the LED of SST activation switch comes on.

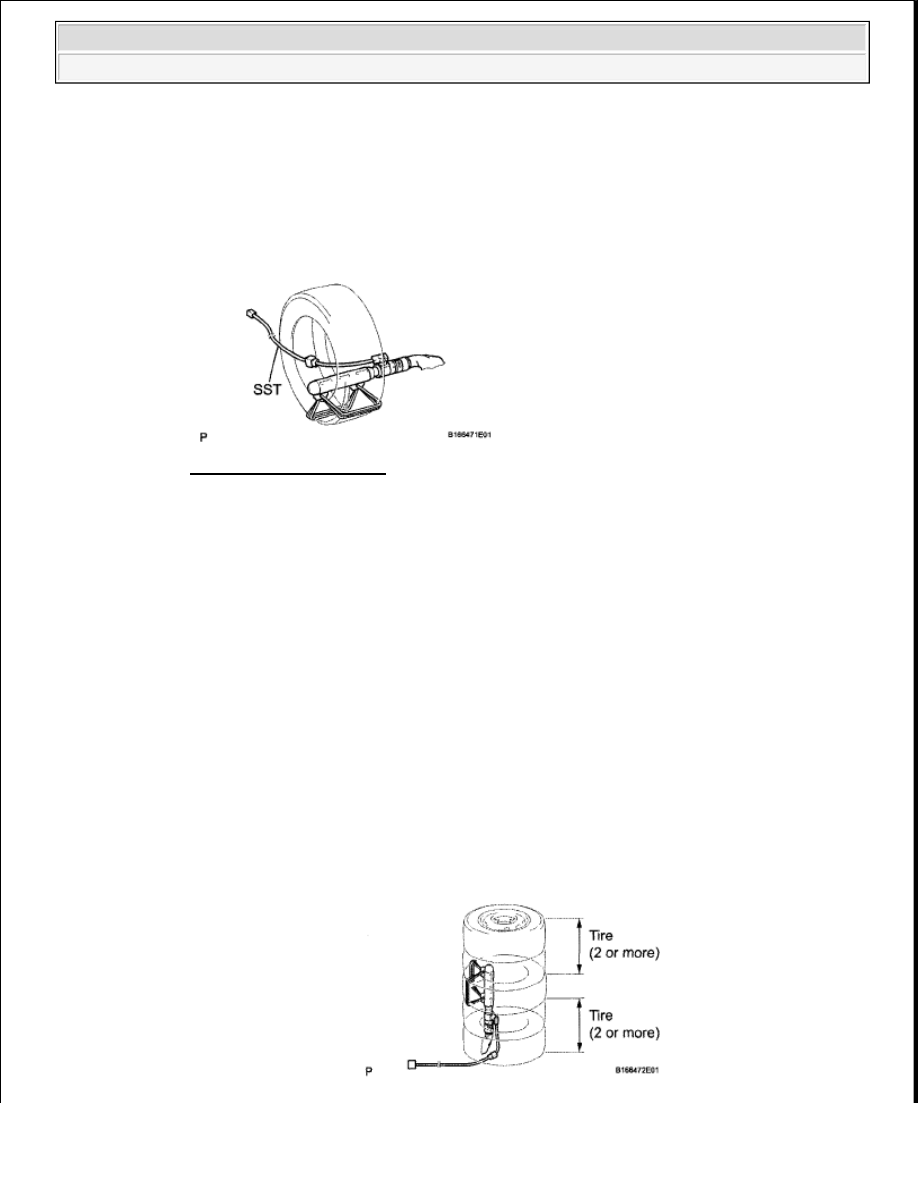

Fig. 327: Placing Tires
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Make sure that the wire harnesses are tight. Looseness in the
wire harnesses results in the tires coming free due to the shock
when the airbag is deployed.

NOTE:

To avoid damaging SST connector and wire harness, do not
lock the secondary lock of the twin lock. Also, secure some
slack for SST wire harness inside the tire.

CAUTION: When deploying the airbag, make sure that no one is near

the tire.
