a. Install the curtain shield airbag with the 10 bolts.

Torque: 11 N*m (110 kgf*cm, 8 ft.*lbf)

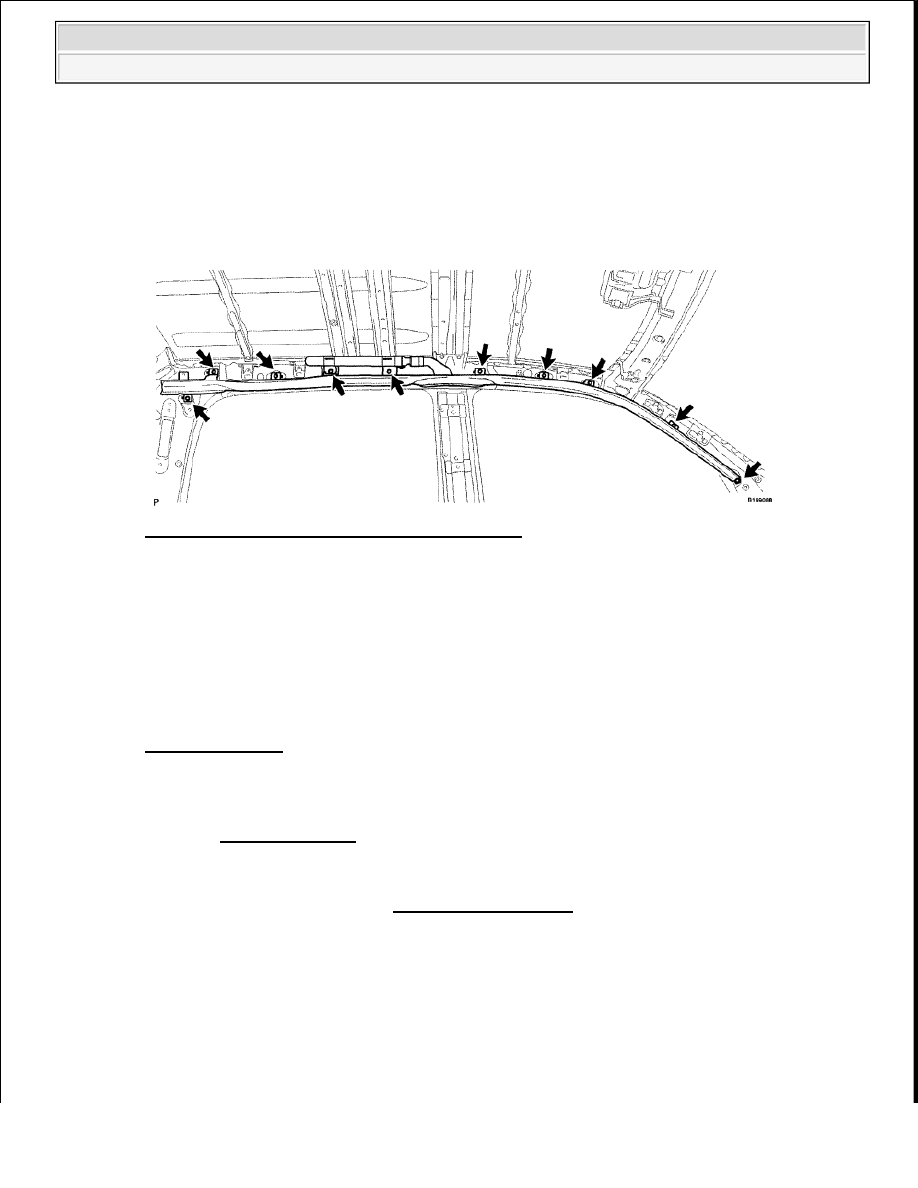

Fig. 318: Identifying Curtain Shield Airbag Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

2. INSTALL ROOF HEADLINING ASSEMBLY

a. Refer to the procedures from "INSTALL ROOF HEADLINING ASSEMBLY" (for CrewMax) (see

INSTALLATION )

3. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

4. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

DISPOSAL

HINT:

When scrapping a vehicle equipped with the SRS or disposing of the curtain shield airbag assembly, be sure to
deploy the airbag first in accordance with the procedure described below. If any abnormality occurs with the
airbag deployment, contact the SERVICE DEPT. of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Do not twist the curtain shield airbag when installing it.

NOTE:

When handling the airbag connector, take care not to damage the
airbag wire harness.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































1. DISPOSE OF CURTAIN SHIELD AIRBAG ASSEMBLY (WHEN INSTALLED IN VEHICLE)

HINT:

Prepare a battery as the power source to deploy the airbag.

a. Check the function of SST (see DIAGNOSIS SYSTEM ).

b. Read the precaution (see DIAGNOSIS SYSTEM ).

c. Disconnect the cable from the negative (-) battery terminal.

CAUTION:



Never dispose of a curtain shield airbag that has an inactivated
airbag.



The airbag produces an exploding sound when it is deployed, so
perform the operation outdoors and where it will not create a
nuisance to nearby residents.



When deploying the airbag, always use the specified SST (SRS
Airbag Deployment Tool). Perform the operation in a place away from
electrical noise.



When deploying the airbag, perform the operation at least 10 m (32.8
ft.) away from the curtain shield airbag.



The curtain shield airbag becomes extremely hot when the airbag is
deployed, so do not touch it for at least 30 minutes after deployment.



Use gloves and safety glasses when handling a curtain shield airbag
with a deployed airbag.



Do not apply water to a curtain shield airbag with a deployed airbag.



Always wash your hands with water after completing the operation.



An airbag or pretensioner may be activated by static electricity. To
prevent this, be sure to touch a metal surface with bare hands to
discharge static electricity before performing this procedure.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































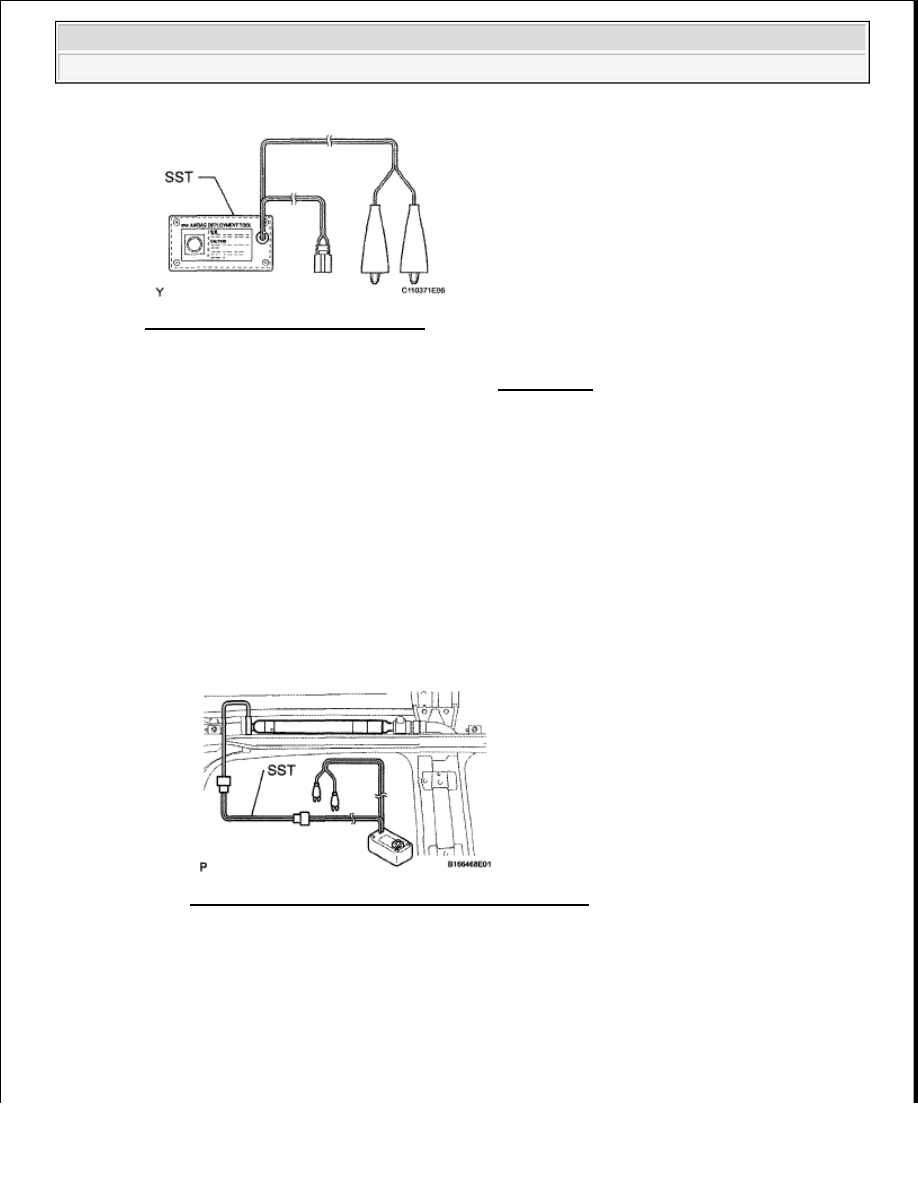

Fig. 319: Checking Function Of SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the roof headlining (for CrewMax) (see REMOVAL )

e. Install SST.

1. Disconnect the connector from the curtain shield airbag.

2. After connecting SST each other, connect them to the curtain shield airbag.

SST 09082-00700, 09082-00802 (09082 - 10801, 09082 - 40800)

Fig. 320: Connecting SST To Curtain Shield Airbag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Move SST at least 10 m (32.8 ft.) away from the vehicle rear side window.

4. Maintaining enough clearance for SST wire harness in the rear side window, close all doors

and windows of the vehicle.

NOTE:

When handling the airbag connector, take care not to damage
the airbag wire harness.

NOTE:

To avoid damaging SST connector and wire harness, do not
lock the secondary lock of the twin lock.

NOTE:

Take care not to damage SST wire harness.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































5. Connect the red clip of SST to the battery positive (+) terminal and black clip of SST to the

battery negative (-) terminal.

f. Deploy the airbag.

1. Check that no one is inside the vehicle or within a 10 m (32.8 ft.) radius of the vehicle.

2. Press SST activation switch and deploy the airbag.

HINT:

The airbag is deployed as the LED of SST activation switch comes on.

2. DISPOSE OF CURTAIN SHIELD AIRBAG ASSEMBLY (WHEN NOT INSTALLED IN

VEHICLE)

CAUTION:



When deploying the airbag, make sure that no one is
near the vehicle.



The curtain shield airbag becomes extremely hot
when the airbag is deployed, so do not touch it for at
least 30 minutes after deployment.



Use gloves and safety glasses when handling a
curtain shield airbag with a deployed airbag.

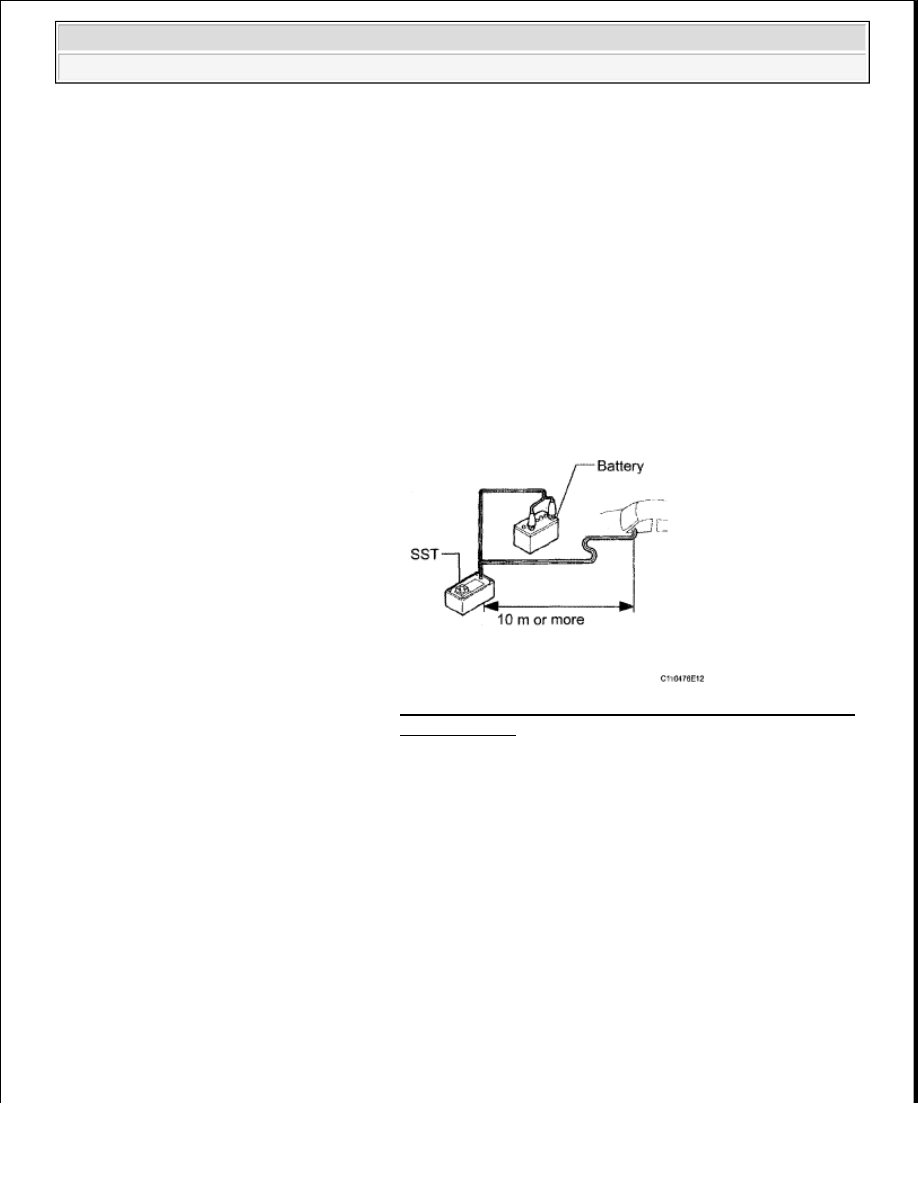

Fig. 321: Identifying Distance Between Curtain Shield
Airbag & SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Do not apply water to a curtain shield airbag with a
deployed airbag.



Always wash your hands with water after completing
the operation.

CAUTION: Be sure to follow the procedure detailed below when deploying the

airbag.
