Toyota Tundra. Manual - part 2660

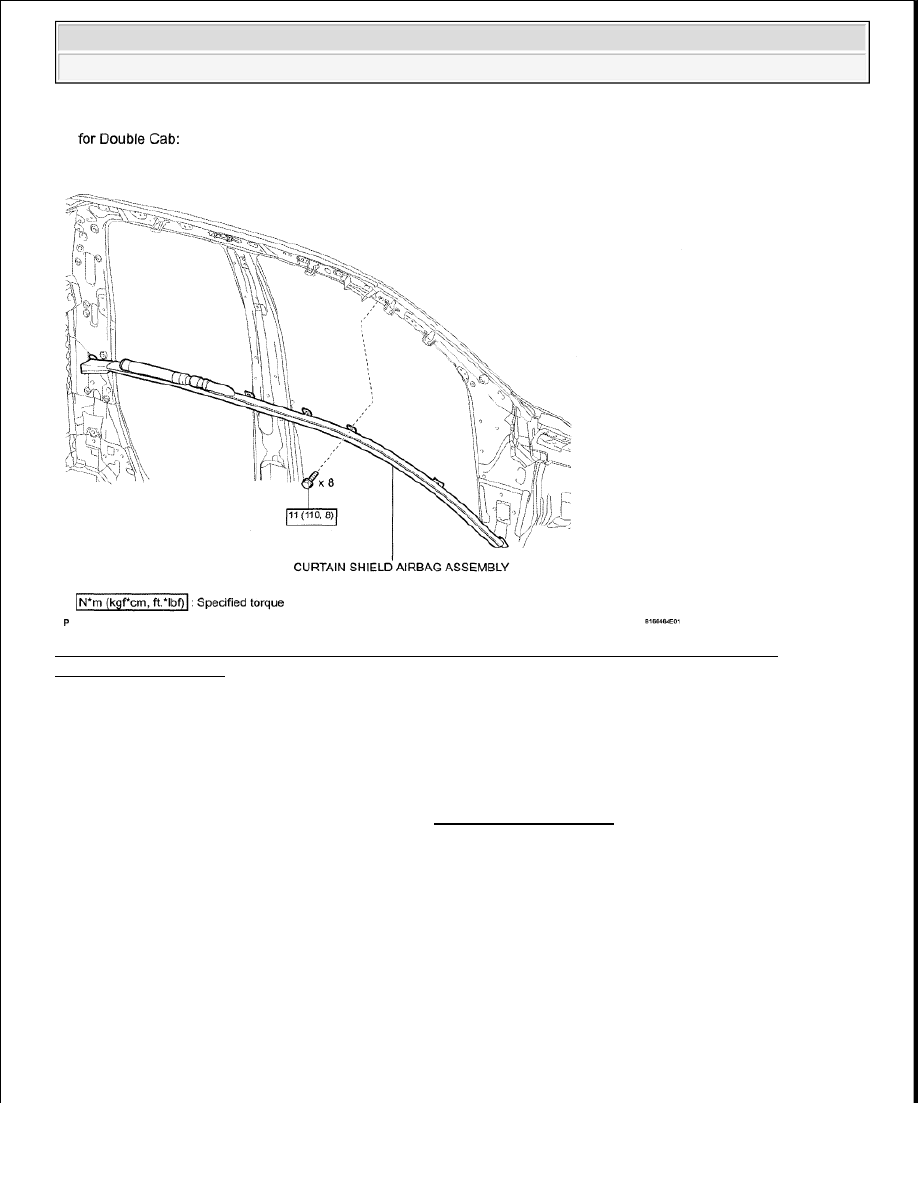

Fig. 295: Identifying Curtain Shield Airbag Assembly Replacement Components With Torque
Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. CHECK CURTAIN SHIELD AIRBAG ASSEMBLY (VEHICLE NOT INVOLVED IN

COLLISION)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

b. With the curtain shield airbag installed on the vehicle, perform a visual check. If any of the defects

mentioned below are present, replace the curtain shield airbag with a new one:

Cuts, minute cracks or marked discoloration on the curtain shield airbag.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































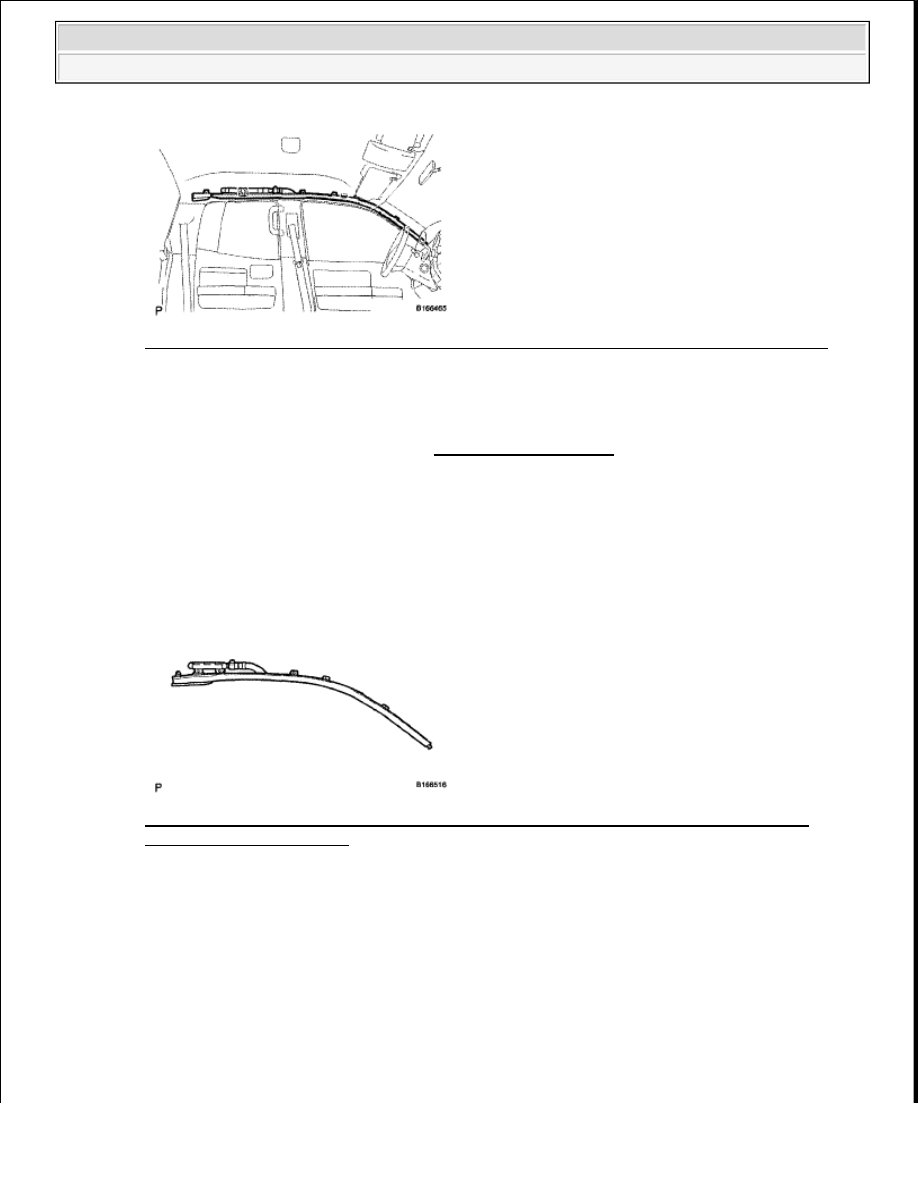

Fig. 296: Identifying Curtain Shield Airbag Assembly (Vehicle Not Involved In Collision)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK CURTAIN SHIELD AIRBAG ASSEMBLY (VEHICLE INVOLVED IN COLLISION

AND AIRBAG HAS NOT DEPLOYED)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

b. With the curtain shield airbag removed from the vehicle, perform a visual check. If there are any

defects as mentioned below, replace the curtain shield airbag with a new one:



Cuts, minute cracks or marked discoloration on the curtain shield airbag.



Cracks or other damage to the connectors.

Fig. 297: Identifying Curtain Shield Airbag Assembly (Vehicle Involved In Collision &
Airbag Has Not Deployed)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: For removal and installation procedures of the curtain shield

airbag, be sure to follow the correct procedure.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



After the ignition switch is turned OFF, the navigation system



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































2. REMOVE ROOF HEADLINING ASSEMBLY

HINT:



Refer to the procedures up to "REMOVE ROOF HEADLINING ASSEMBLY" (for Double Cab)
(see REMOVAL ).



Refer to the procedures up to "REMOVE ROOF HEADLINING ASSEMBLY" (for Regular Cab)
(see REMOVAL ).

3. REMOVE CURTAIN SHIELD AIRBAG ASSEMBLY (for Regular Cab)

a. Disconnect the connector.

b. Remove the 6 bolts and curtain shield airbag.

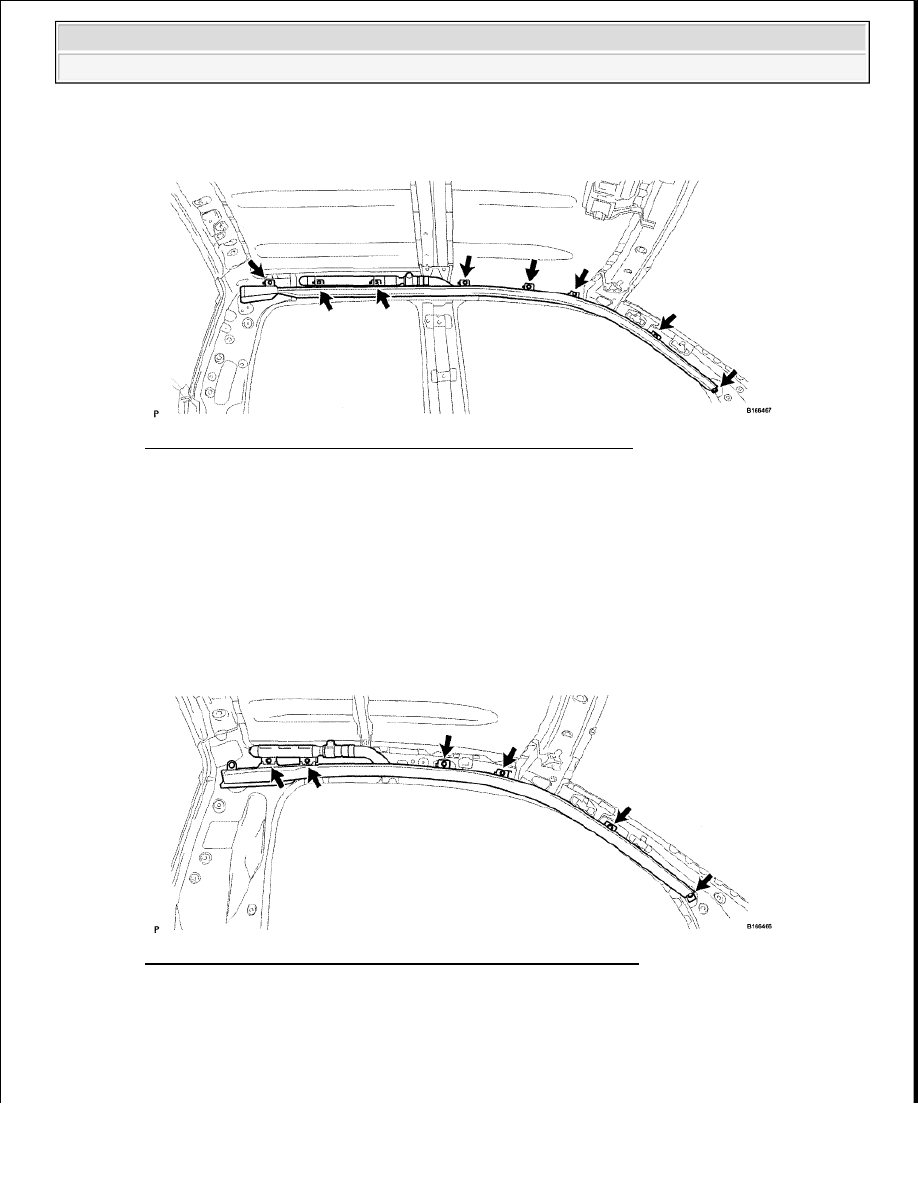

Fig. 298: Locating Bolts & Curtain Shield Airbag (Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE CURTAIN SHIELD AIRBAG ASSEMBLY (for Double Cab)

a. Disconnect the connector.

requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).

NOTE:

When handling the airbag connector, take care not to damage the
airbag wire harness.

NOTE:

When handling the airbag connector, take care not to damage the
airbag wire harness.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































b. Remove the 8 bolts and curtain shield airbag.

Fig. 299: Locating Bolts & Curtain Shield Airbag (Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CURTAIN SHIELD AIRBAG ASSEMBLY (for Regular Cab)

a. Install the curtain shield airbag with the 6 bolts.

Torque: 11 N*m (110 kgf*cm, 8 ft.*lbf)

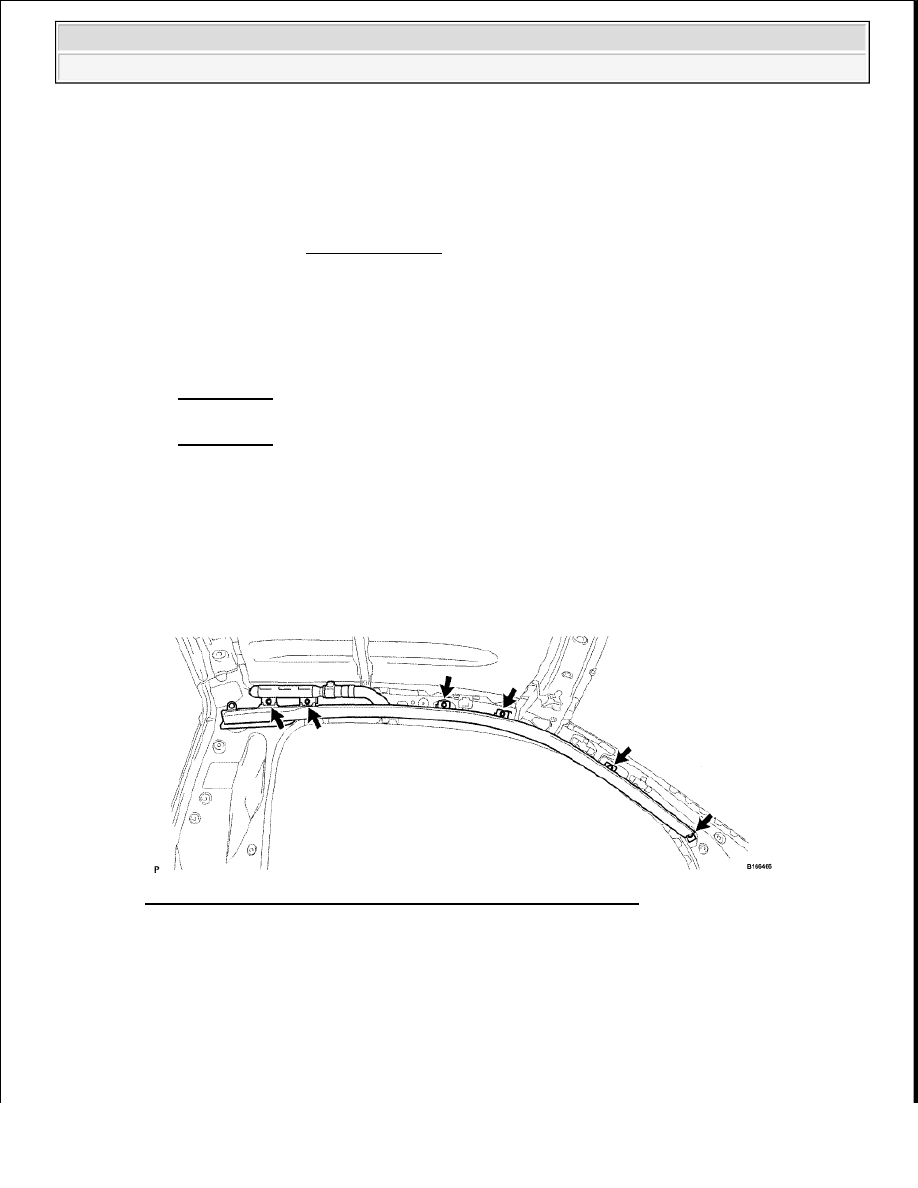

Fig. 300: Locating Bolts & Curtain Shield Airbag (Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

NOTE:

Do not twist the curtain shield airbag when installing it.

NOTE:

When handling the airbag connector, take care not to damage the
airbag wire harness.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra
