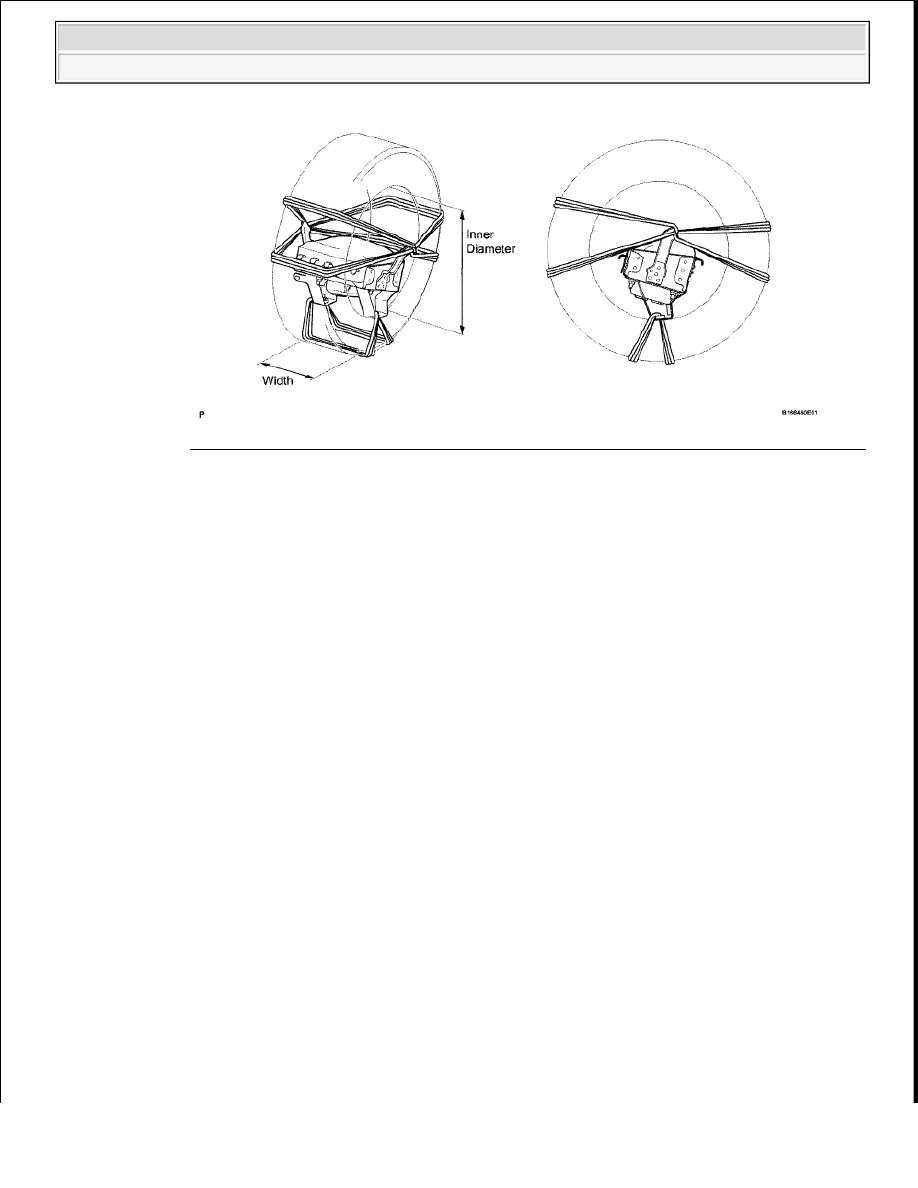

Fig. 289: Tying Front Passenger Airbag With Tire Using Service-Purpose Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Tie the front passenger airbag to the tire with several wire harnesses.

e. Place the tires.

1. Place at least 2 tires under the tire which the front passenger airbag is tied to.

2. Place at least 2 tires over the tire which the front passenger airbag is tied to. The top tire

should have a disc wheel installed.

CAUTION:



Make sure that the wire harnesses are tight. If there is
slack in the wire harnesses, the front passenger
airbag may become loose due to the shock when the
airbag is deployed.



Always tie down the front passenger airbag with the
airbag deployment side facing inside the tire.

NOTE:

As the tires may be damaged by the airbag deployment, use a
tire that you are planning to throw away.

NOTE:



Do not place the SST connector under the tire because it
could be damaged.



As the disc wheel may be damaged by the airbag
deployment, use a disc wheel that you are planning to
throw away.



As the tires may be damaged by the airbag deployment,
use a tire that you are planning to throw away.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































3. Tie the tires together with 2 wire harnesses.

Fig. 291: Tying Tires Together With Wire Harnesses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Install SST.

1. Connect SST connector.

SST 09082-00700

g. Deploy the airbag.

1. Connect the red clip of SST to the battery positive (+) terminal and the black clip of SST to

the battery negative (-) terminal.

2. Check that no one is within a 10 m (32.8 ft.) radius of the tire which the front passenger

airbag is tied to.

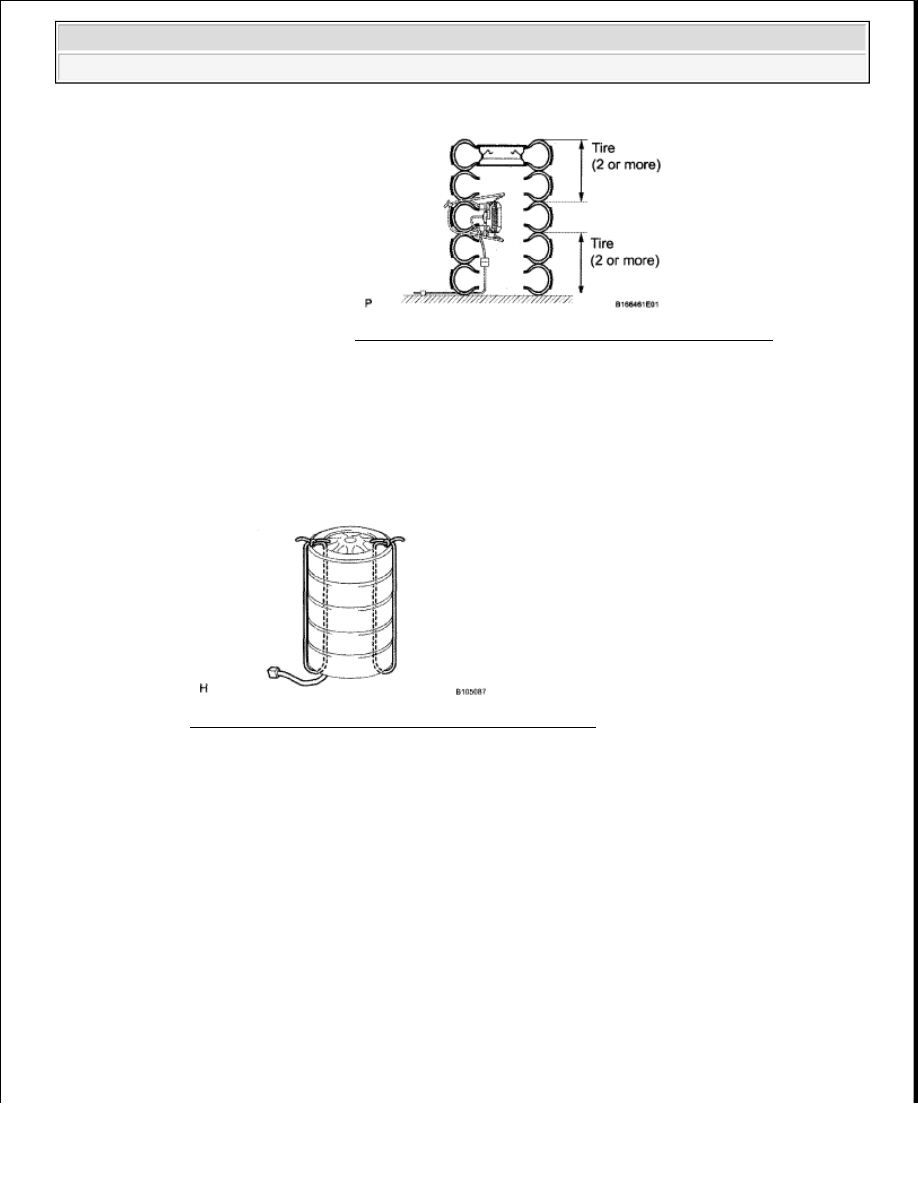

Fig. 290: Tying Front Passenger Airbag With Tire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Make sure that the wire harnesses are tight. Looseness in

the wire harnesses results in the tires coming free due to
the shock when the airbag is deployed.

NOTE:

To avoid damaging SST connector and wire harness, do not
lock the secondary lock of the twin lock. Also, secure some
slack for SST wire harness inside the tire.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































3. Press SST activation switch and deploy the airbag.

HINT:

The airbag is deployed as the LED of SST activation switch comes on.

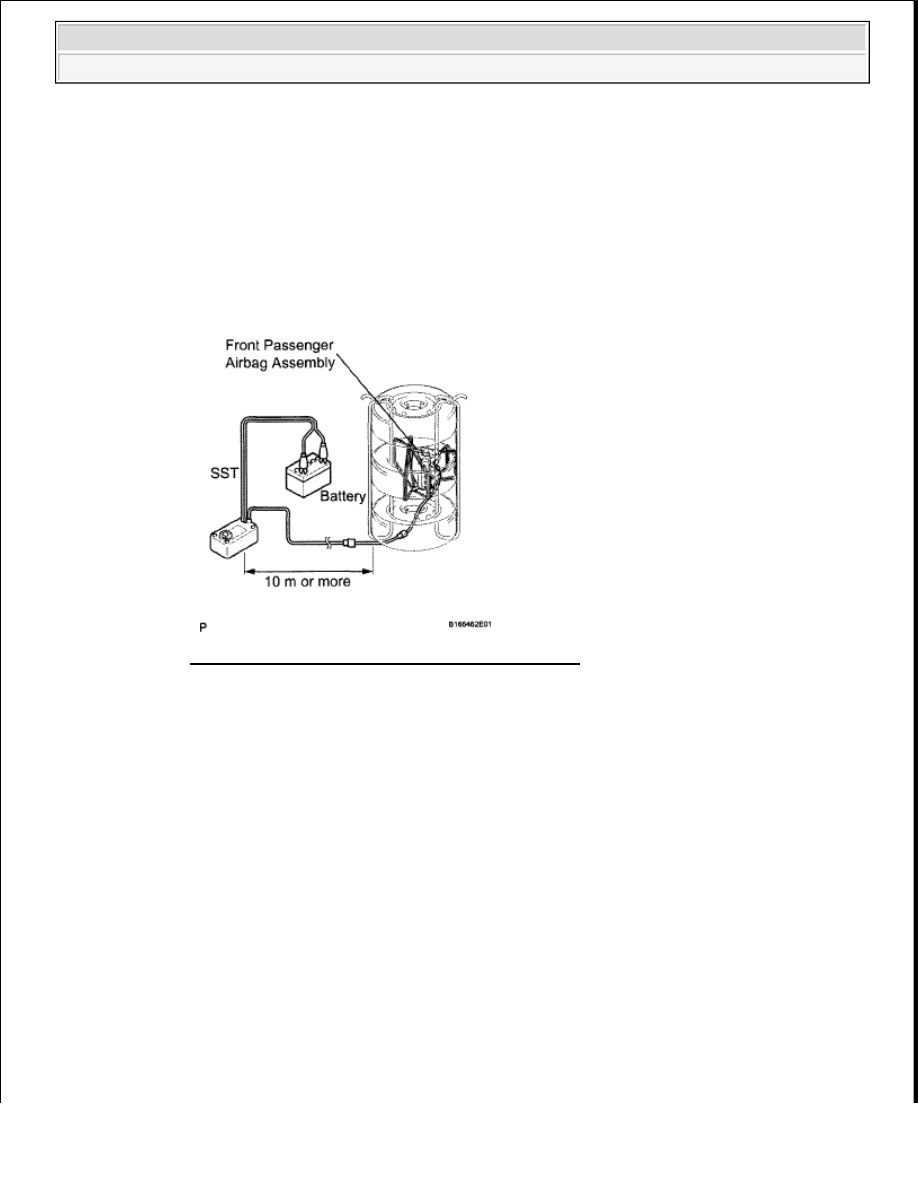

Fig. 292: Identifying Distance Between SST & Tire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Dispose of the front passenger airbag.

1. Remove the front passenger airbag from the tire.

2. Place the front passenger airbag in a plastic bag, tie it tightly and dispose of it in the same

way as other general parts.

CAUTION: When deploying the airbag, make sure that no one is near

the tire.

CAUTION:



The front passenger airbag becomes extremely hot when
the airbag is deployed, so do not touch it for at least 30
minutes after deployment.



Use gloves and safety glasses when handling a front
passenger airbag with a deployed airbag.



Do not apply water to a front passenger airbag with a
deployed airbag.



Always wash your hands with water after completing the
operation.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra

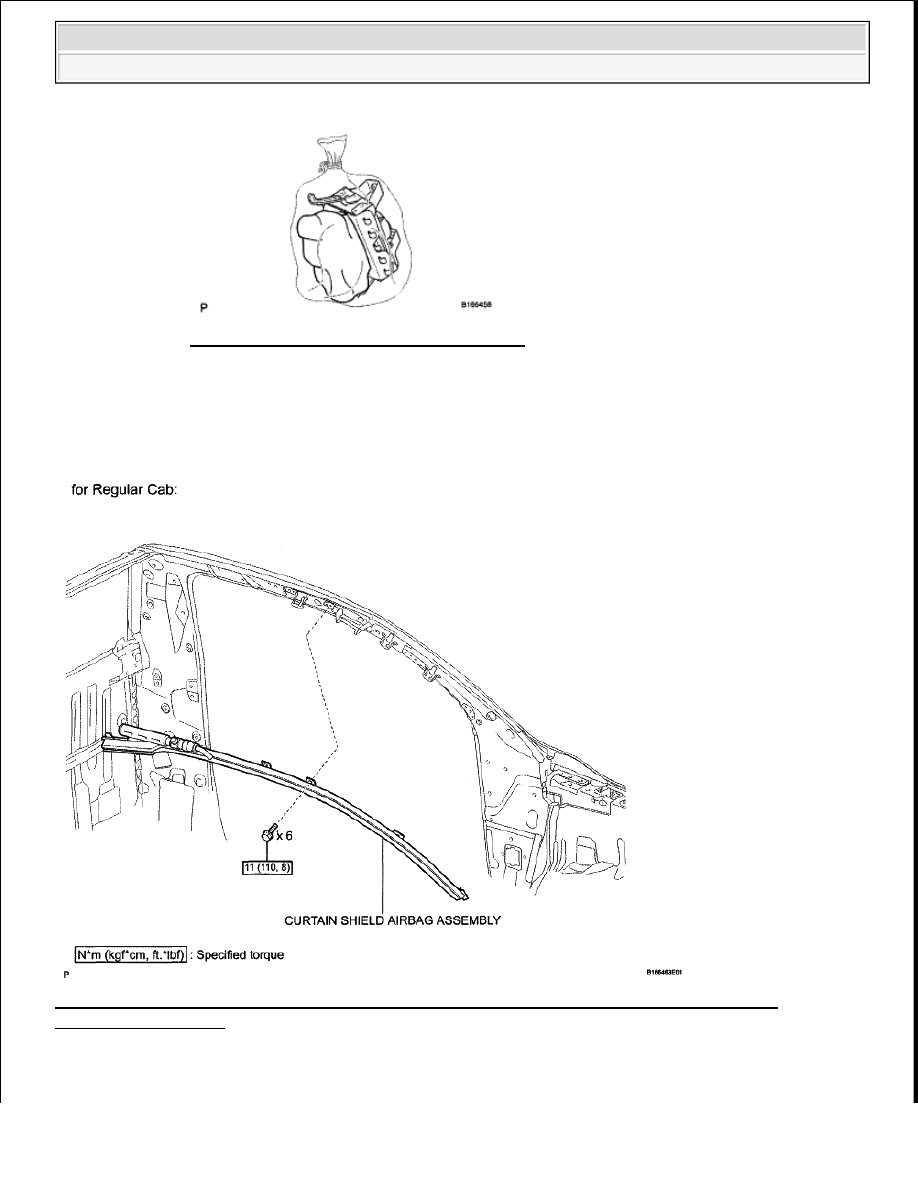

Fig. 293: Disposing Front Passenger Airbag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CURTAIN SHIELD AIRBAG ASSEMBLY

COMPONENTS

Fig. 294: Identifying Curtain Shield Airbag Assembly Replacement Components With Torque
Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
