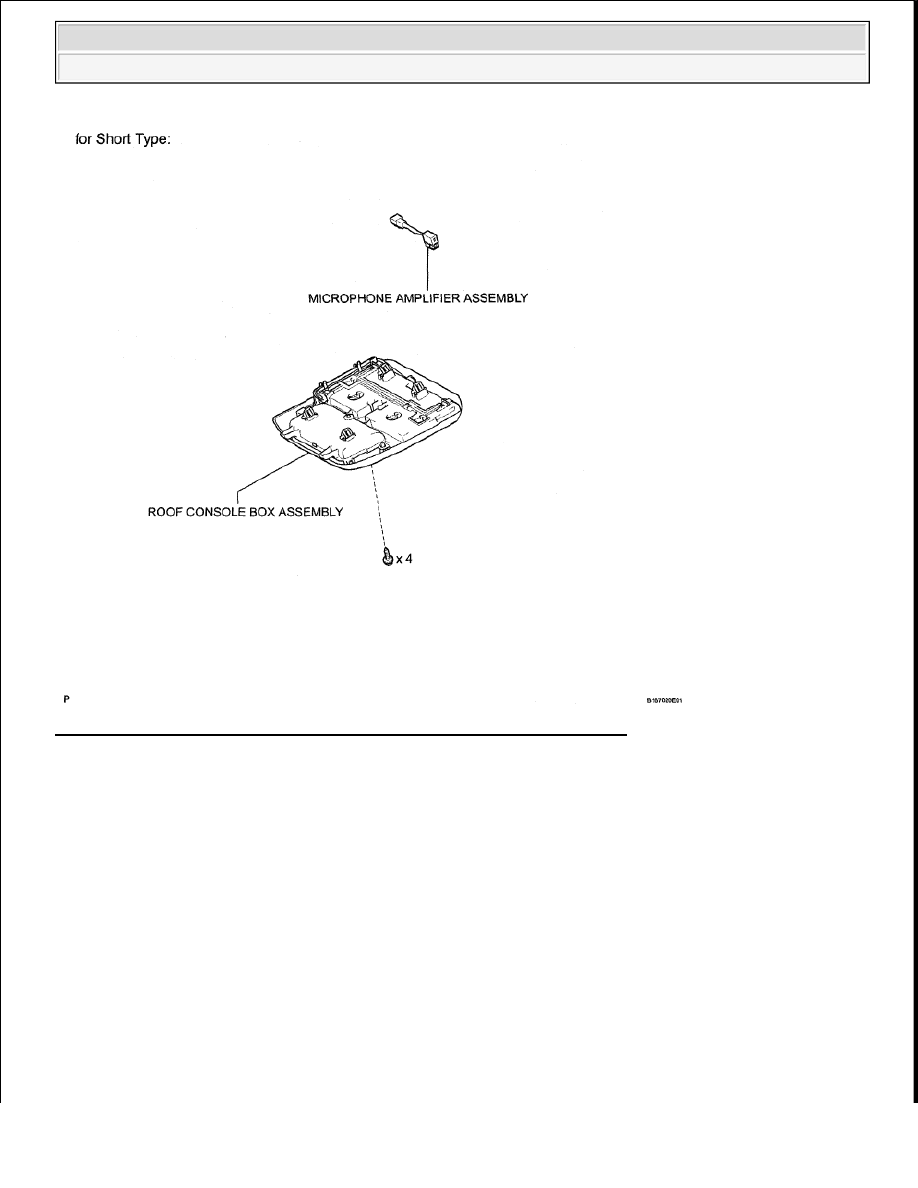

Fig. 452: Identifying Microphone Amplifier Components (For Short Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































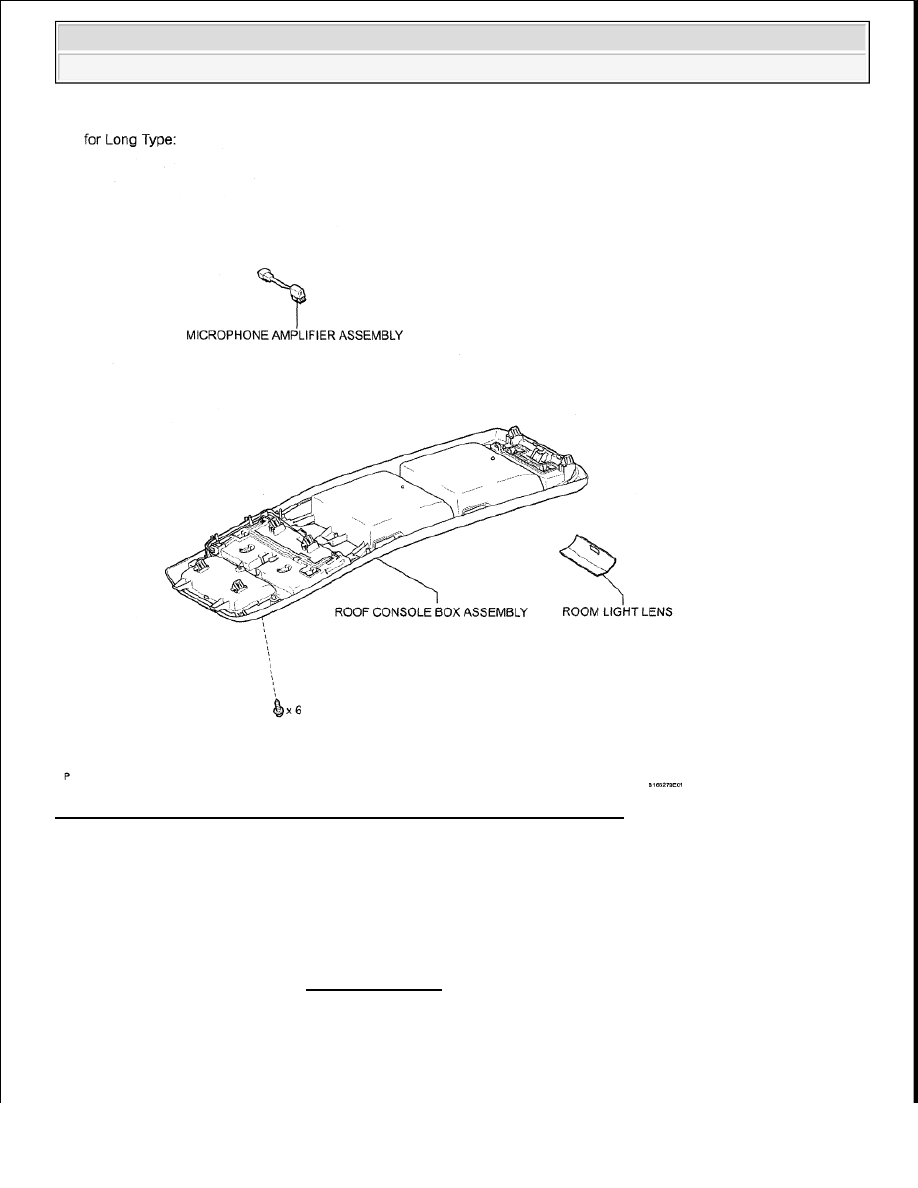

Fig. 453: Identifying Microphone Amplifier Components (For Long Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































2. REMOVE ROOF CONSOLE BOX ASSEMBLY

a. Remove the roof console box (see REMOVAL ).

3. REMOVE MICROPHONE AMPLIFIER ASSEMBLY

a. Disconnect the connector.

b. Detach the 2 claws and clip, and remove the microphone.

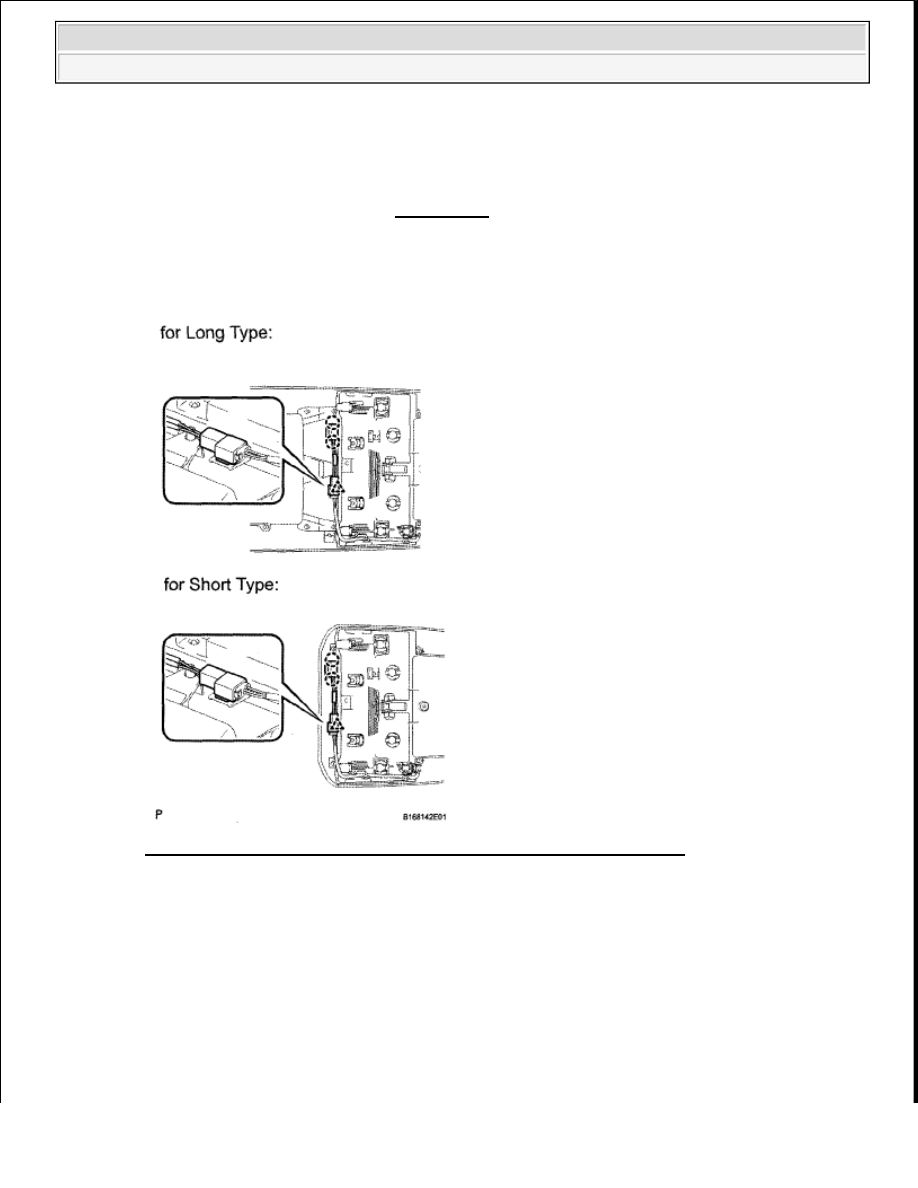

Fig. 454: Identifying Microphone Amplifier Assembly Claws And Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL MICROPHONE AMPLIFIER ASSEMBLY

a. Attach the 2 claws and clip to install the microphone.

the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































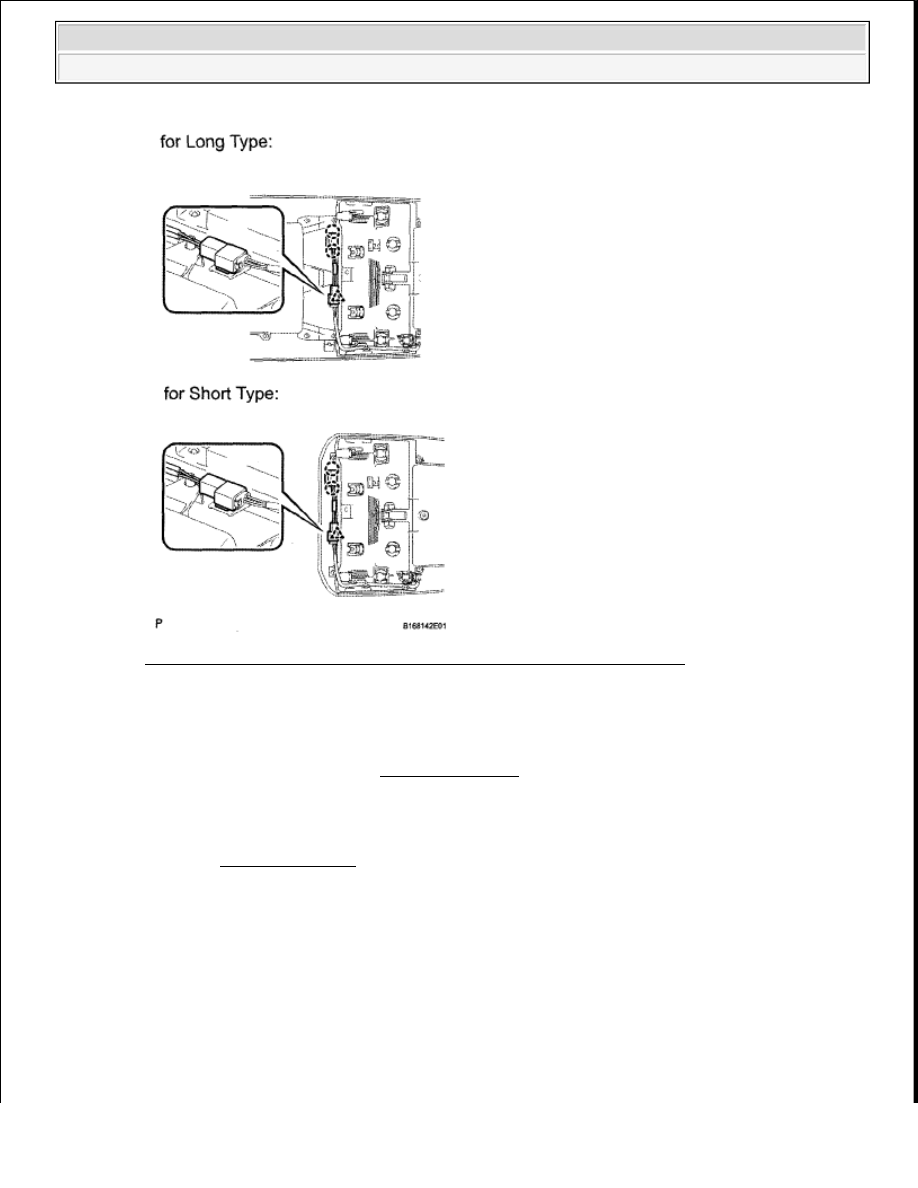

Fig. 455: Identifying Microphone Amplifier Assembly Claws And Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

2. INSTALL ROOF CONSOLE BOX ASSEMBLY

a. Install the roof console box (see INSTALLATION ).

3. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
