Toyota Tundra. Manual - part 2501

3. INSTALL TAIL AND STOP LIGHT BULB

a. Install the bulb to the socket.

b. Insert the bulb/socket unit into the combination light.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.

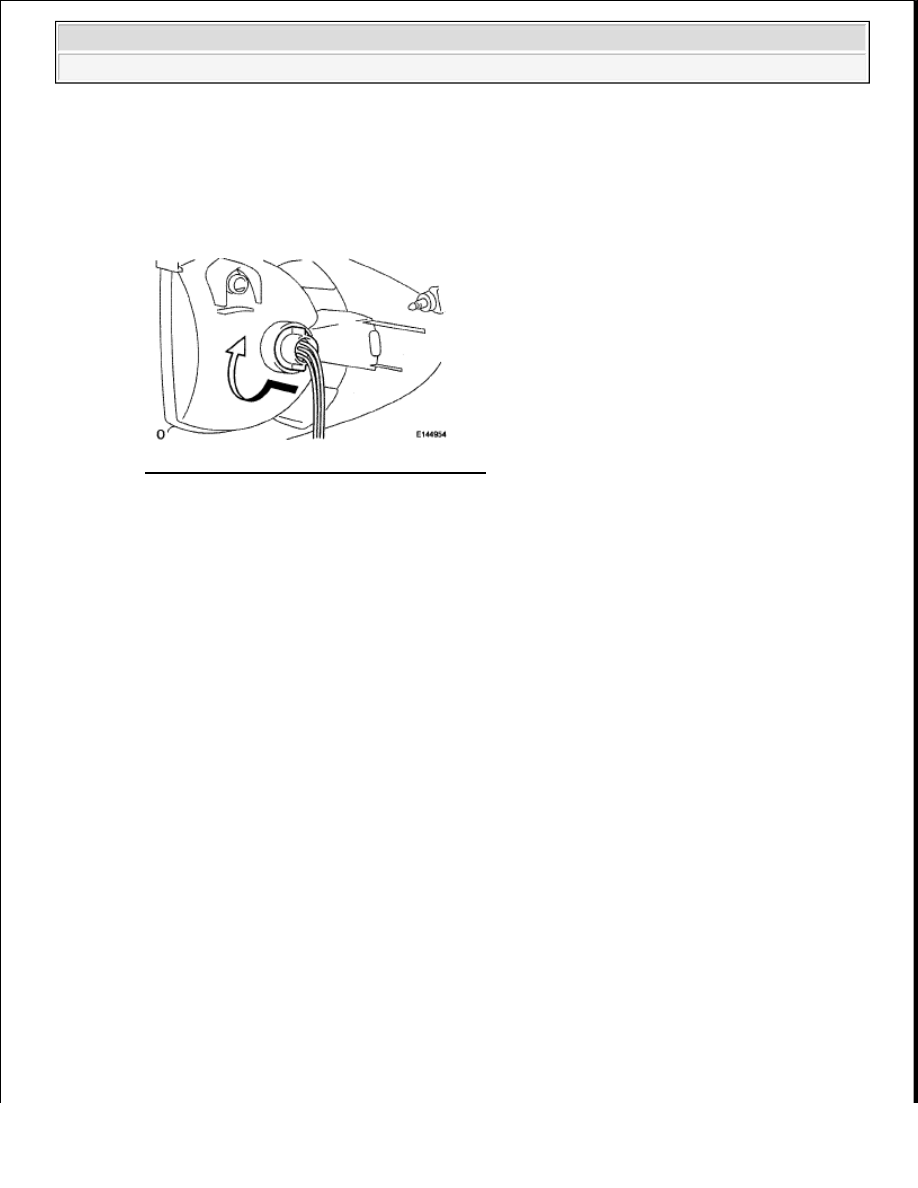

Fig. 122: Locating Tail And Stop Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. INSTALL REAR COMBINATION LIGHT ASSEMBLY LH

a. Attach the 2 clips to install the combination light.

b. Install the 2 bolts.

c. Connect the connector and clamps.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

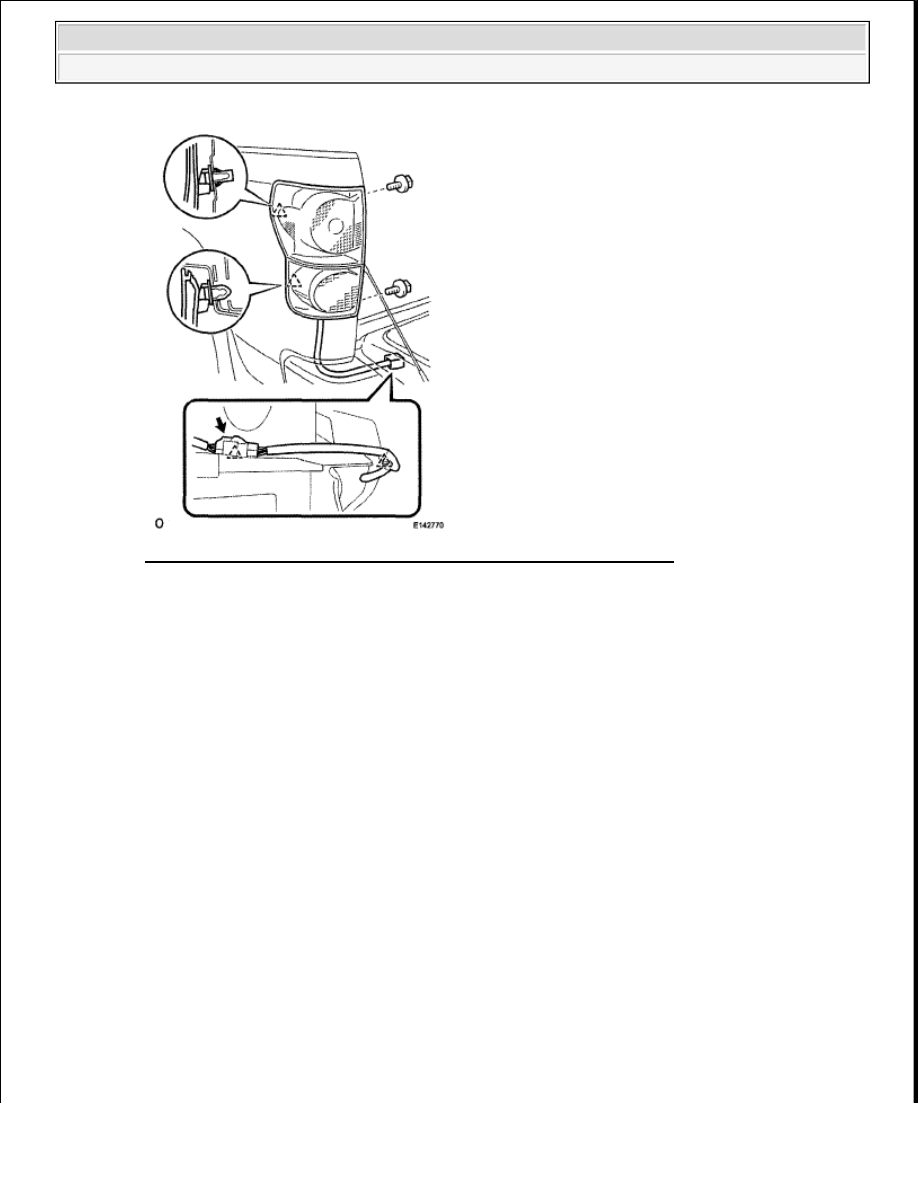

Fig. 123: Locating LH Rear Combination Light Assembly Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

LICENSE PLATE LIGHT ASSEMBLY

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

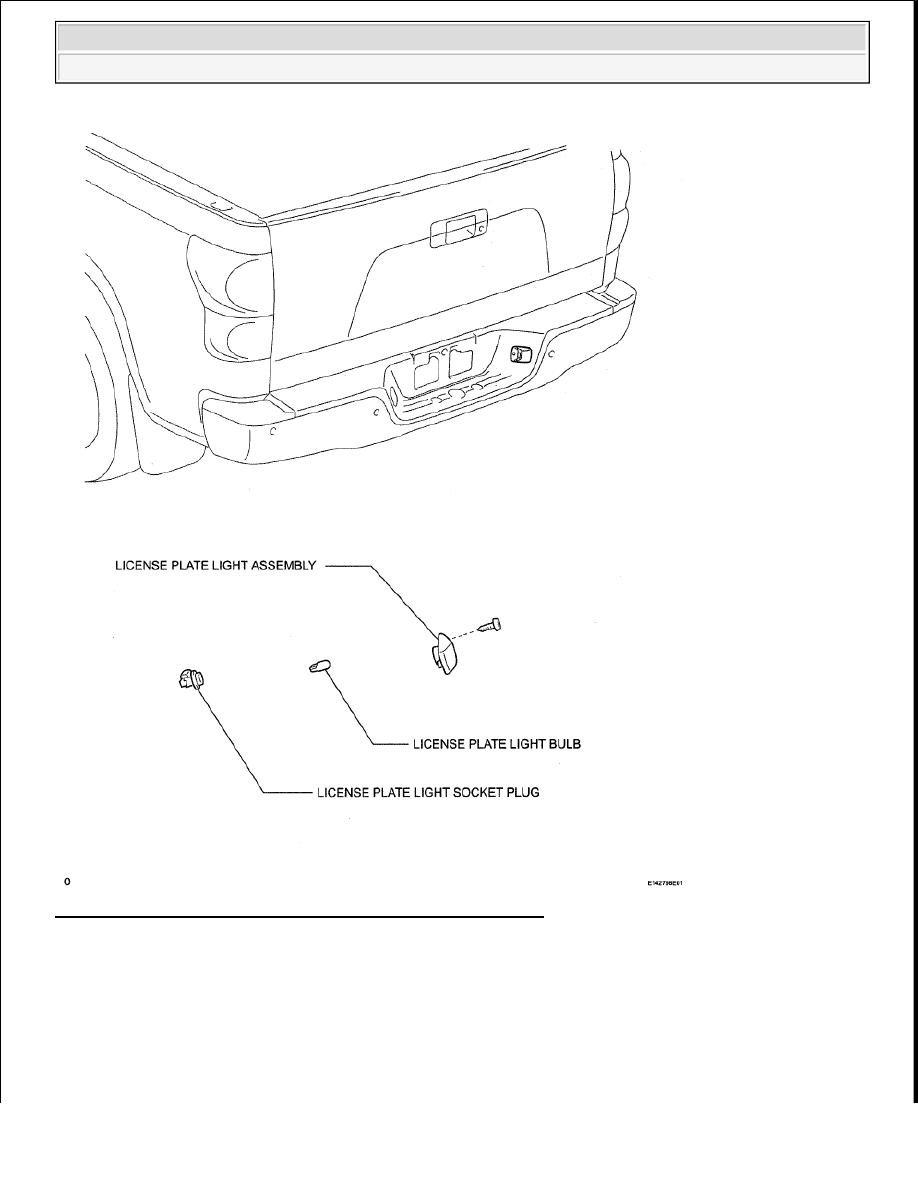

Fig. 124: Identifying License Plate Light Assembly Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. REMOVE LICENSE PLATE LIGHT ASSEMBLY

a. Remove the screw.

b. Detach the claw.

c. Disconnect the connector and remove the license plate.

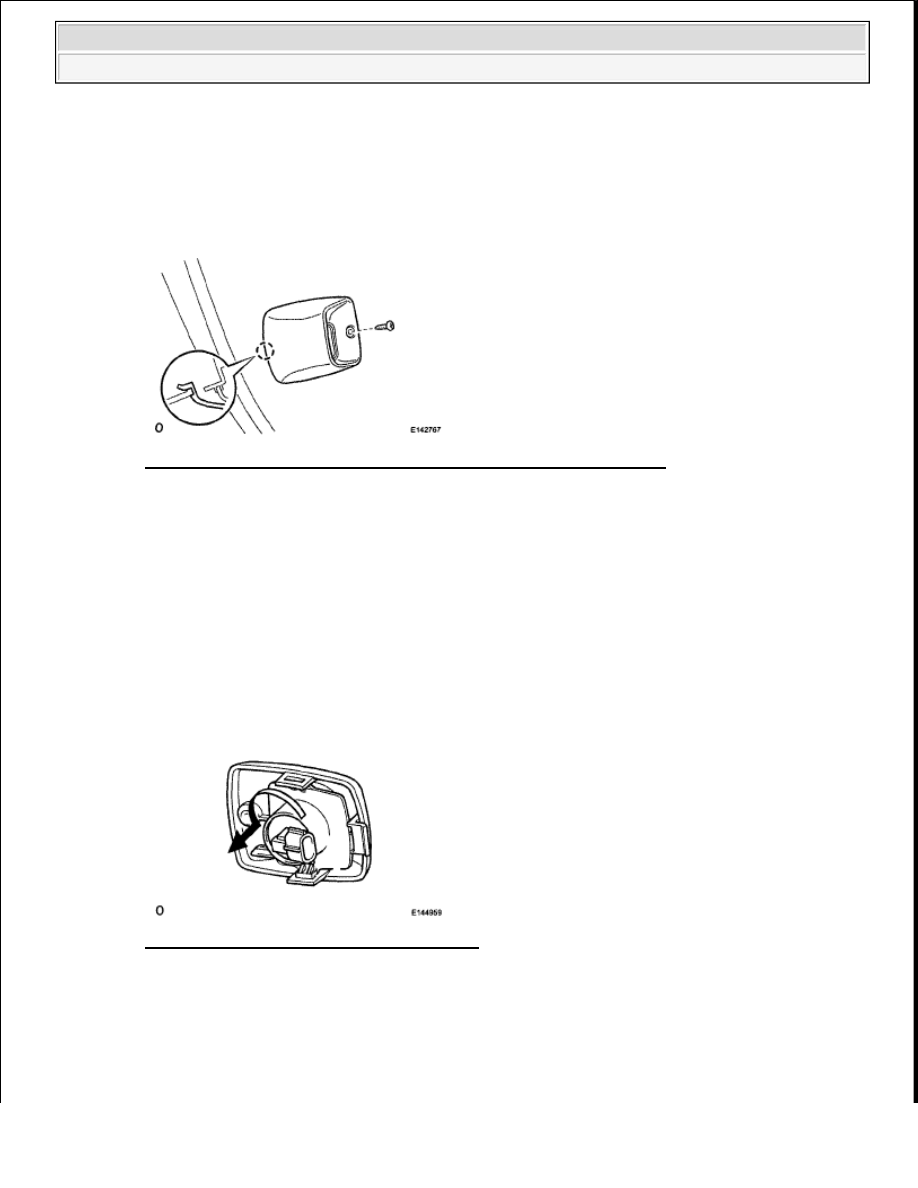

Fig. 125: Identifying License Plate Light Assembly Screw And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE LICENSE PLATE LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.

b. Remove the bulb from the socket.

Fig. 126: Locating License Plate Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

HINT:



Use the same procedures for the RH and LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
