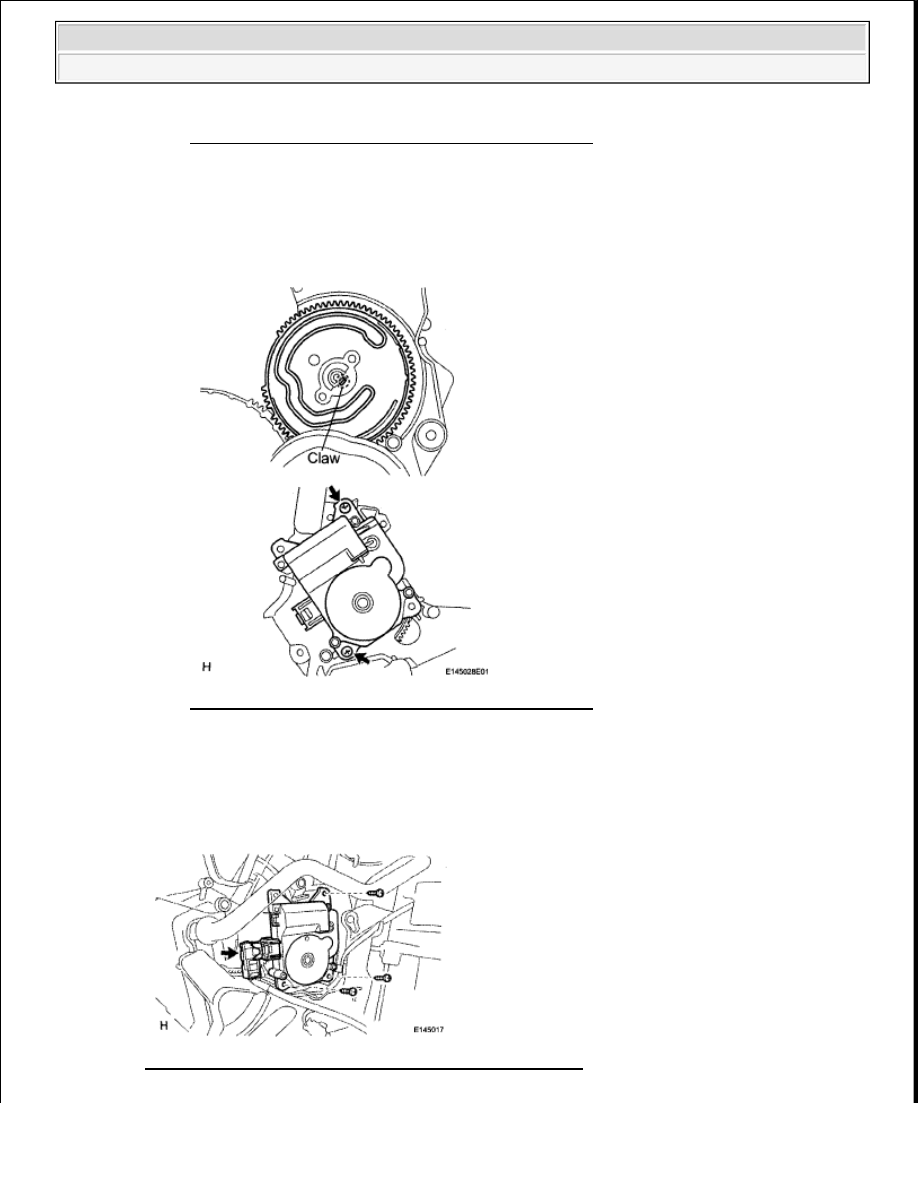

Fig. 323: Locating Damper Servo Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the damper servo.

1. Detach the claw and remove the main plate.

2. Remove the 2 screws and damper servo.

Fig. 324: Locating Damper Servo Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE DAMPER SERVO SUB-ASSEMBLY

a. Disconnect the connector.

b. Remove the 3 screws and damper servo.

Fig. 325: Locating Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































12. REMOVE BLOWER CASE SUB-ASSEMBLY

a. Remove the 3 screws.

b. Detach the 2 claws and remove the case.

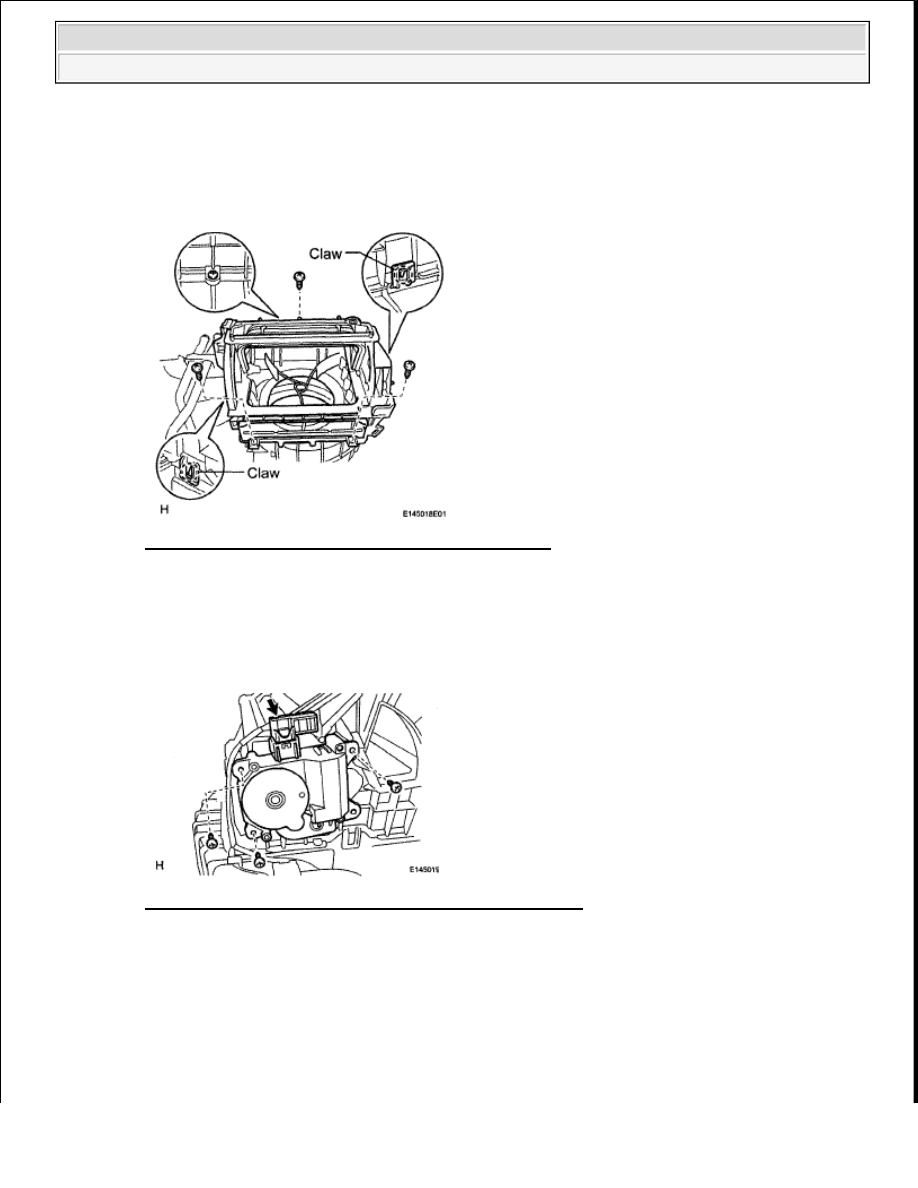

Fig. 326: Identifying Blower Case Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE BLOWER DAMPER SERVO SUB-ASSEMBLY

a. Disconnect the connector.

b. Remove the 3 screws and damper servo.

Fig. 327: Locating Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE COOLING UNIT DAMPER SERVO SUB-ASSEMBLY (for Automatic Air

Conditioning System)

a. Disconnect the connector.

b. Remove the 3 screws and damper servo.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

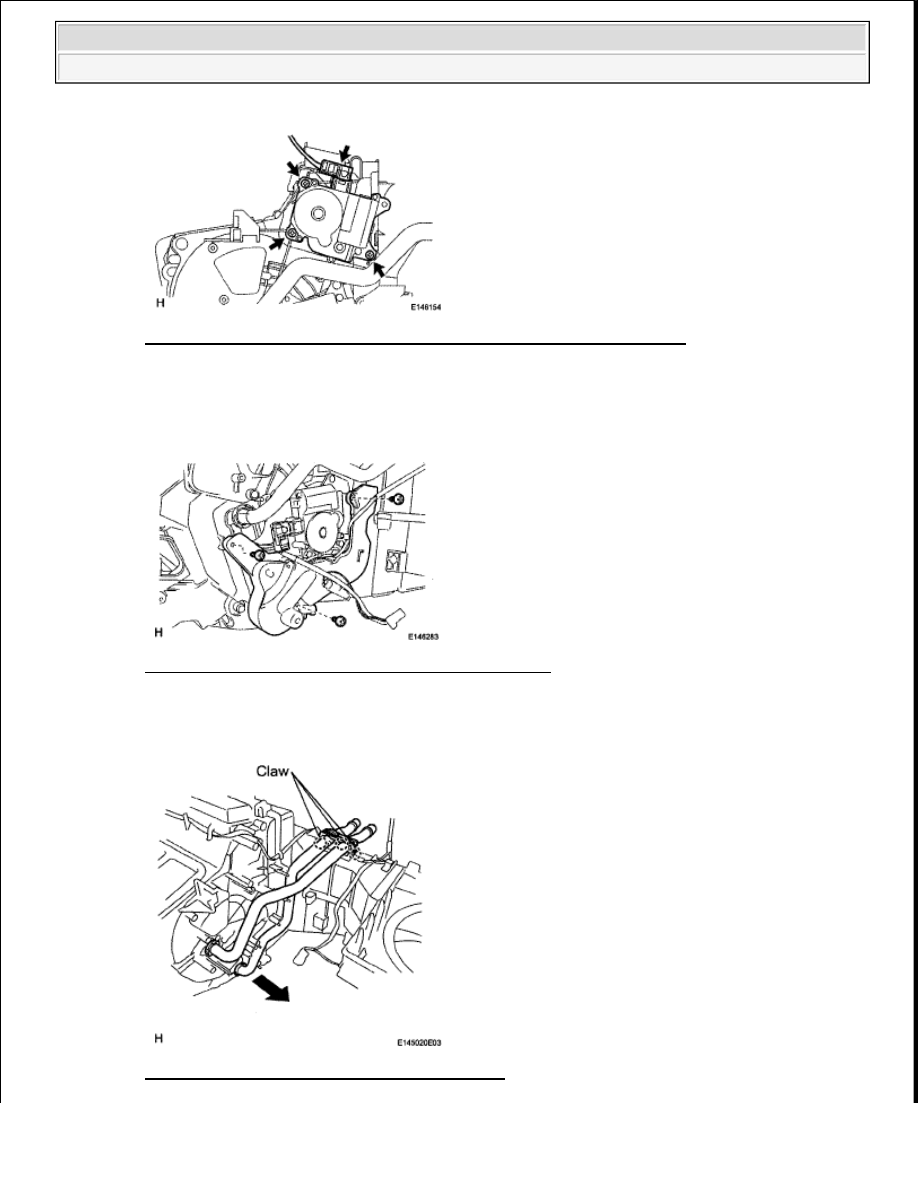

Fig. 328: Locating Cooling Unit Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE HEATER RADIATOR UNIT SUB-ASSEMBLY

a. Remove the 3 screws and plate.

Fig. 329: Locating Heater Radiator Unit And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 3 claws and remove the heater clamp.

Fig. 330: Identifying Heater Clamp And Claws



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the heater radiator unit.

16. REMOVE NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY

a. Remove the packing.

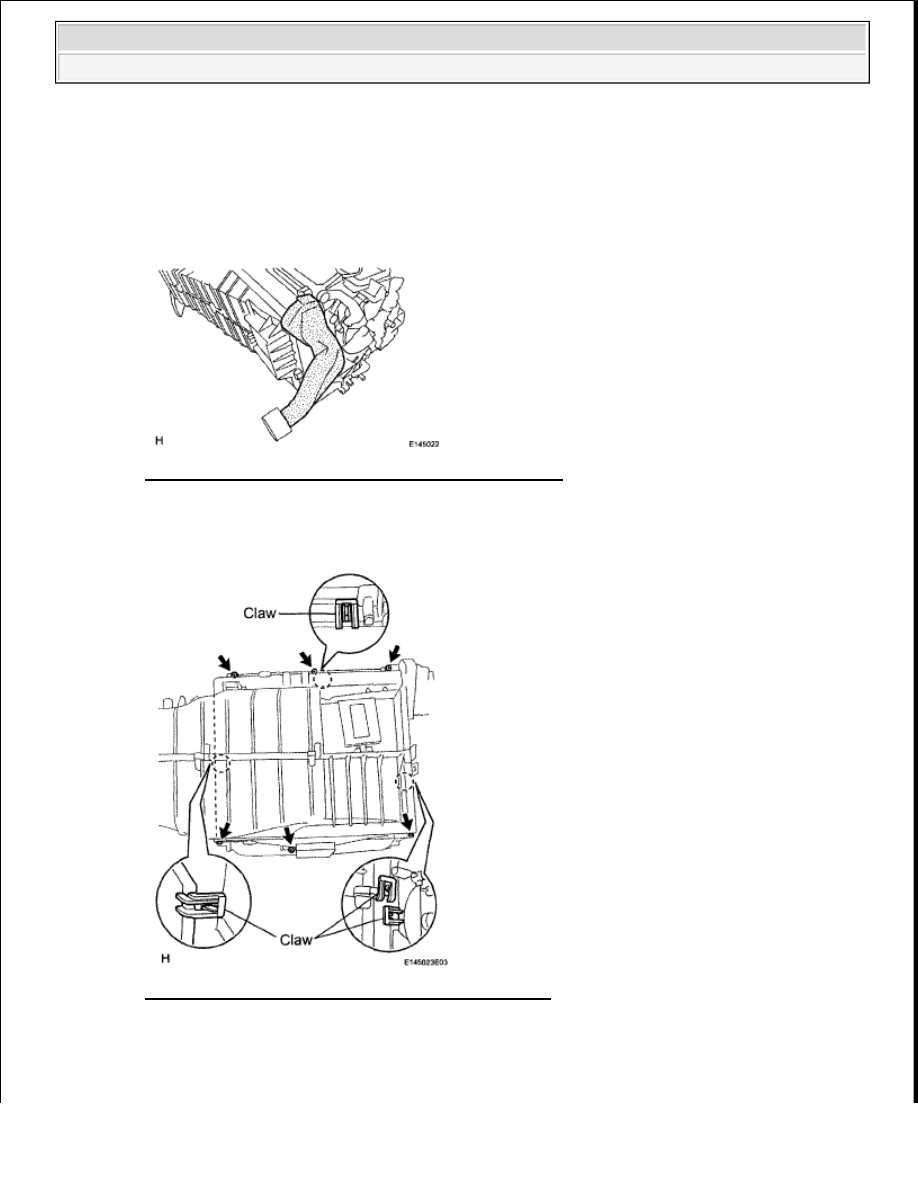

Fig. 331: Identifying No. 1 Cooler Evaporator Packing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 6 screws and detach the 4 claws.

Fig. 332: Identifying Blower Case Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the blower case (back side).

d. Remove the evaporator from the blower case (front side).
