c. for 3UR-FE:

Install the radiator (see INSTALLATION ).

d. for 3UR-FBE:

Install the radiator (see INSTALLATION ).

6. INSTALL FRONT BUMPER COVER

a. for Steel Type Bumper:

Install the front bumper cover (see REASSEMBLY ).

b. for Resin Type Bumper:

Install the front bumper cover (see INSTALLATION ).

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

8. CHARGE REFRIGERANT (See REPLACEMENT )

9. WARM UP ENGINE (See REPLACEMENT )

10. CHECK FOR REFRIGERANT GAS LEAK (See REPLACEMENT )

11. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see CHECK MODE PROCEDURE ).

ROOM TEMPERATURE SENSOR (FOR AUTOMATIC AIR CONDITIONING
SYSTEM)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































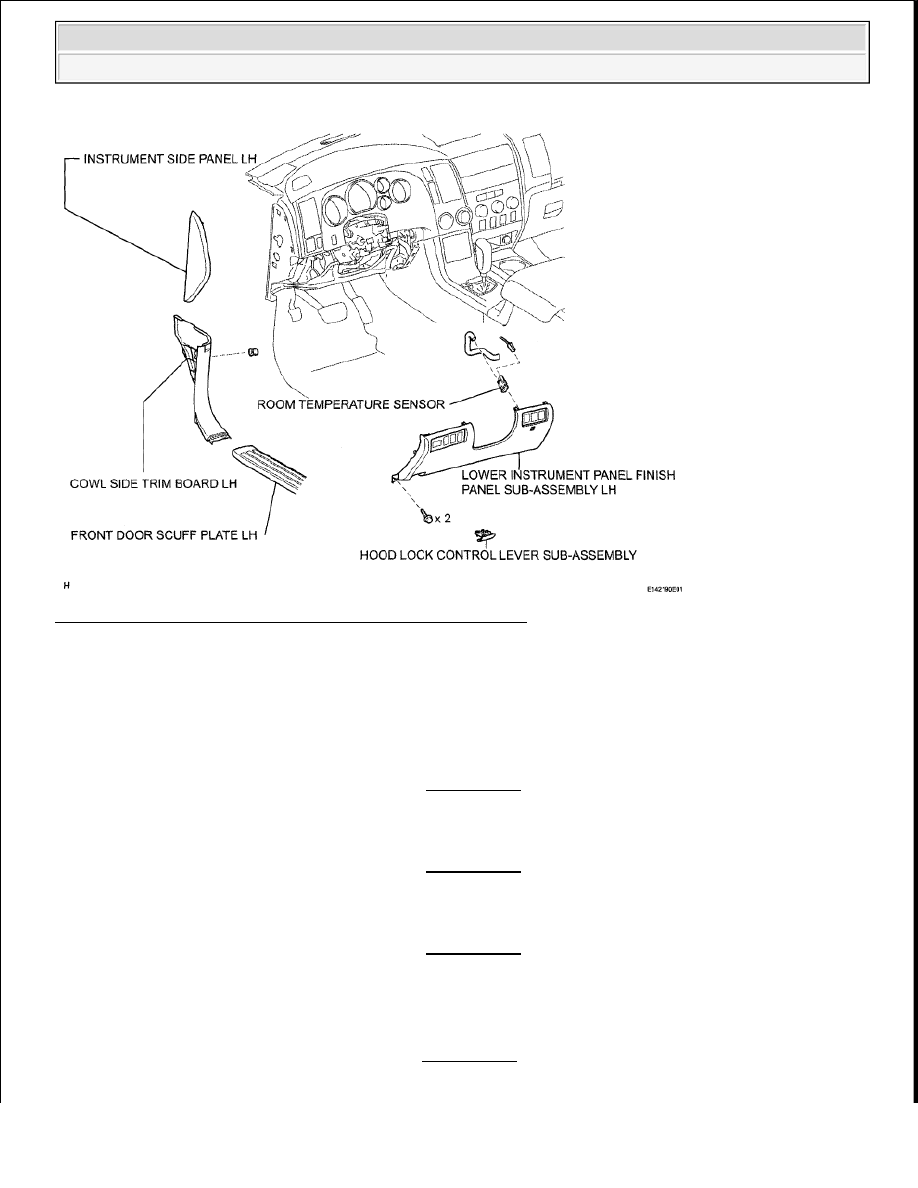

Fig. 304: Identifying Room Temperature Sensor Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

b. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).

c. for CrewMax:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































b. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

c. for CrewMax:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL LH

a. for Column Shift Type:

Remove the instrument side panel (see REMOVAL ).

b. for Floor Shift Type:

Remove the instrument side panel (see REMOVAL ).

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

a. for Column Shift Type:

Remove the instrument panel finish panel (see REMOVAL ).

b. for Floor Shift Type:

Remove the instrument panel finish panel (see REMOVAL ).

5. REMOVE ROOM TEMPERATURE SENSOR

a. Detach the 2 claws and remove the sensor.

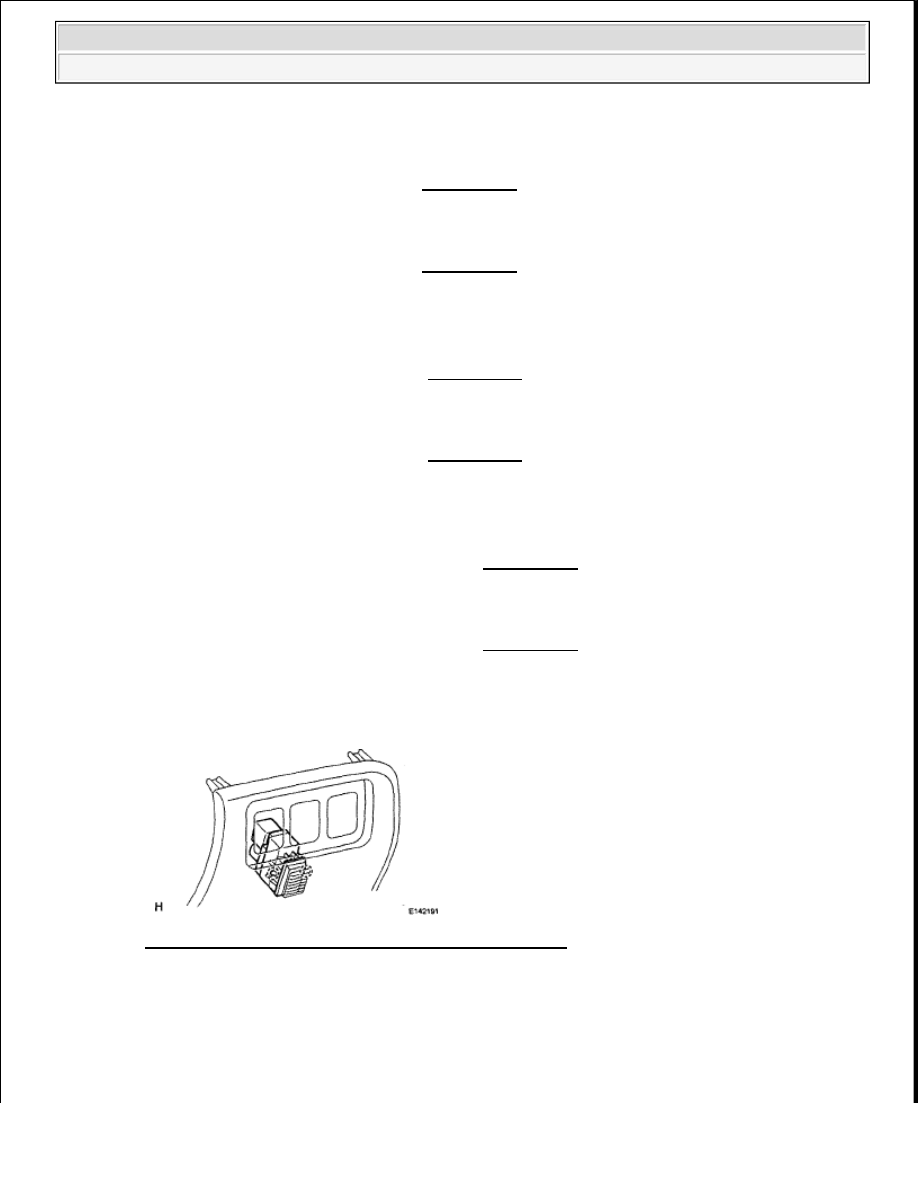

Fig. 305: Identifying Room Temperature Sensor Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT ROOM TEMPERATURE SENSOR

a. Measure the resistance according to the value(s) in the table below.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

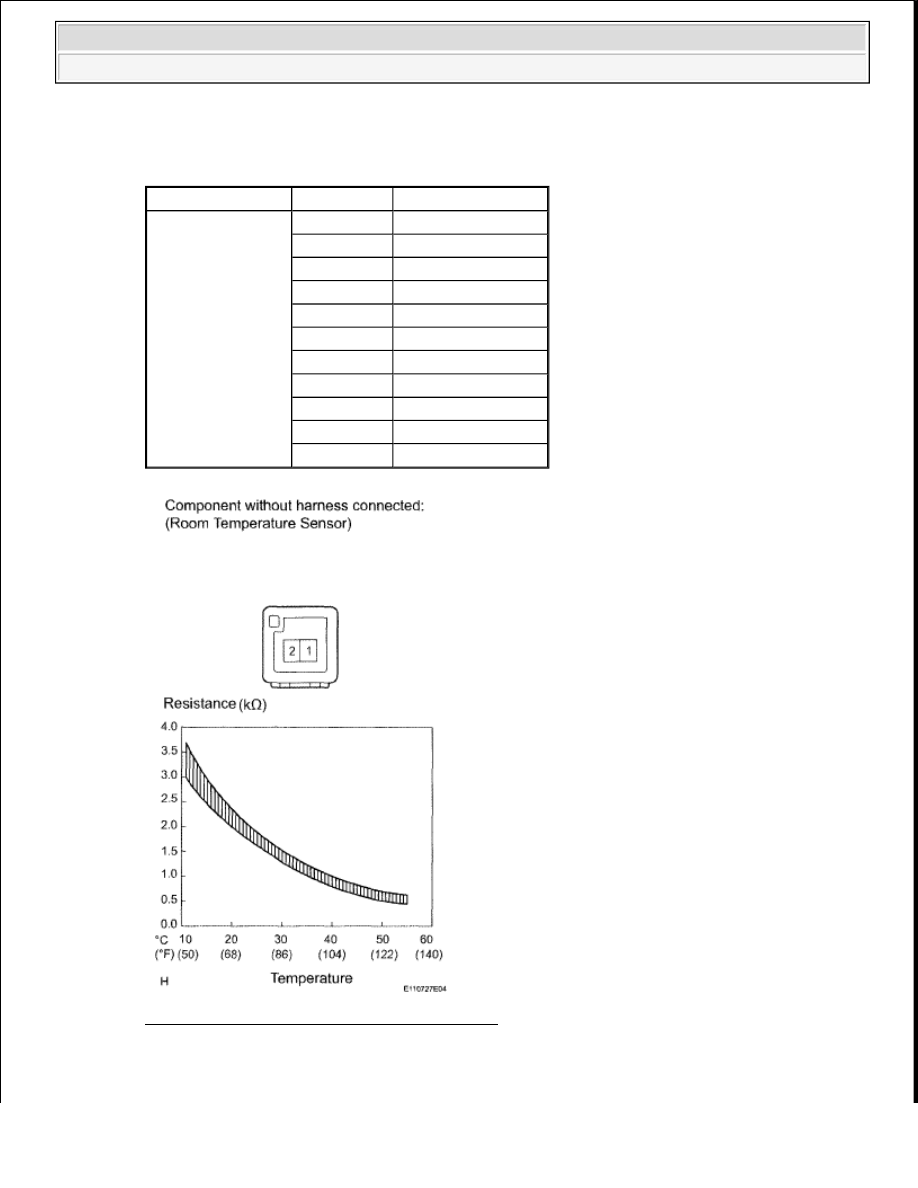

Fig. 306: Temperature And Resistance Graph
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Connection Condition Specified Condition

1 - 2

10°C (50°F) 3.00 to 3.73 kohms
15°C (59°F) 2.45 to 2.88 kohms
20°C (68°F) 1.95 to 2.30 kohms
25°C (77°F) 1.60 to 1.80 kohms
30°C (86°F) 1.28 to 1.47 kohms
35°C (95°F) 1.00 to 1.22 kohms

40°C (104°F) 0.80 to 1.00 kohms
45°C (113°F) 0.65 to 0.85 kohms
50°C (122°F) 0.50 to 0.70 kohms
55°C (131°F) 0.44 to 0.60 kohms
60°C (140°F) 0.36 to 0.50 kohms

NOTE:
