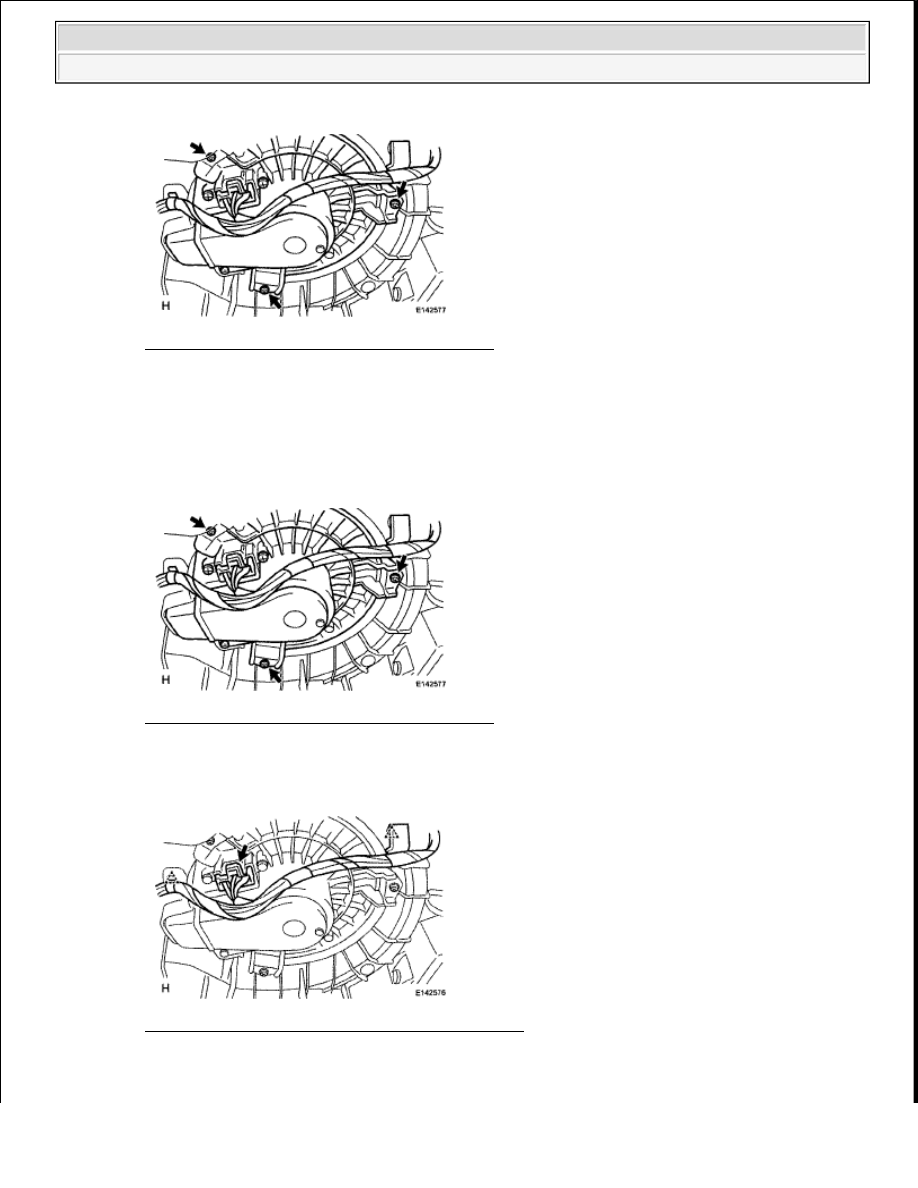

Fig. 225: Locating Blower Motor And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL BLOWER WITH FAN MOTOR SUB-ASSEMBLY

a. Install the motor with the 3 screws.

Fig. 226: Locating Blower Motor And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector and 2 clamps.

Fig. 227: Locating Blower Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































COMPRESSOR AND MAGNETIC CLUTCH (FOR 1 GR-FE)

COMPONENTS

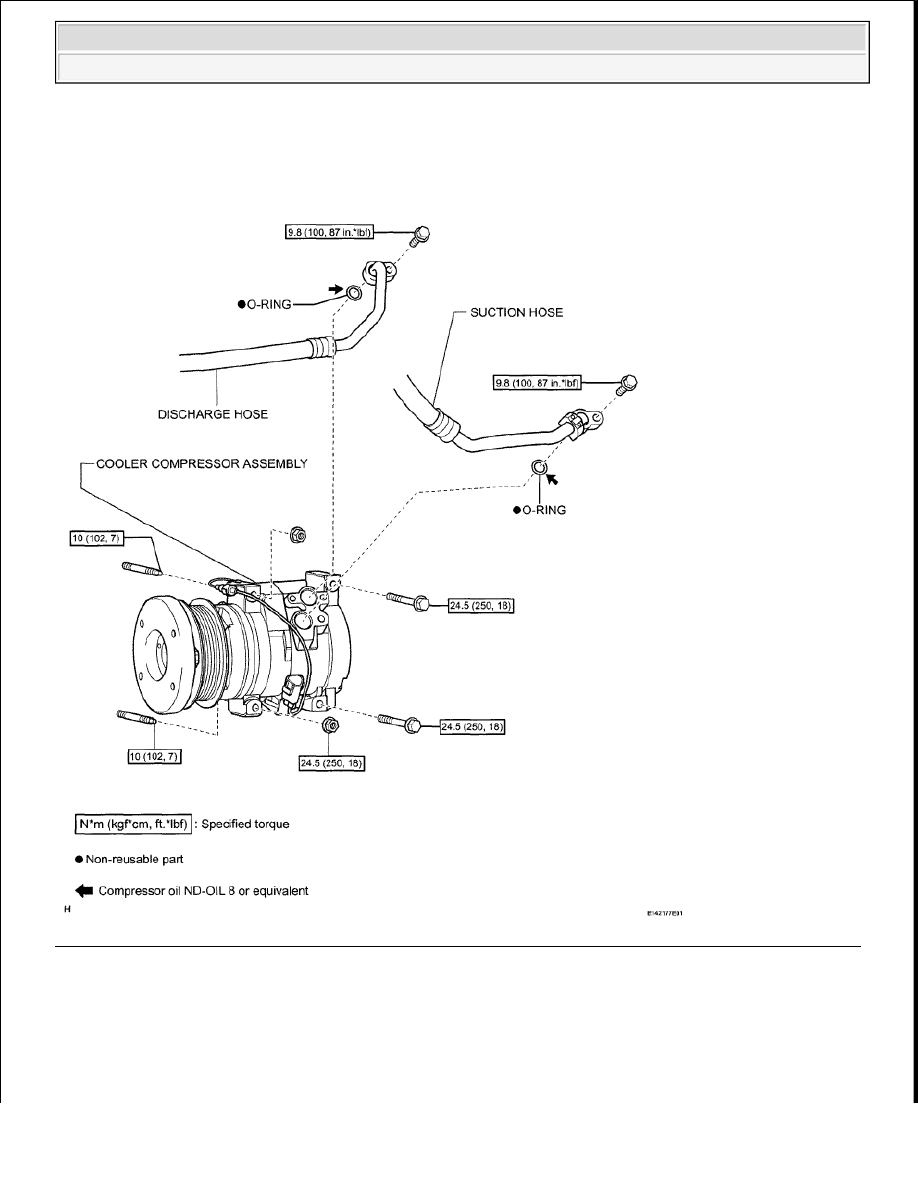

Fig. 228: Identifying Compressor And Magnetic Clutch Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

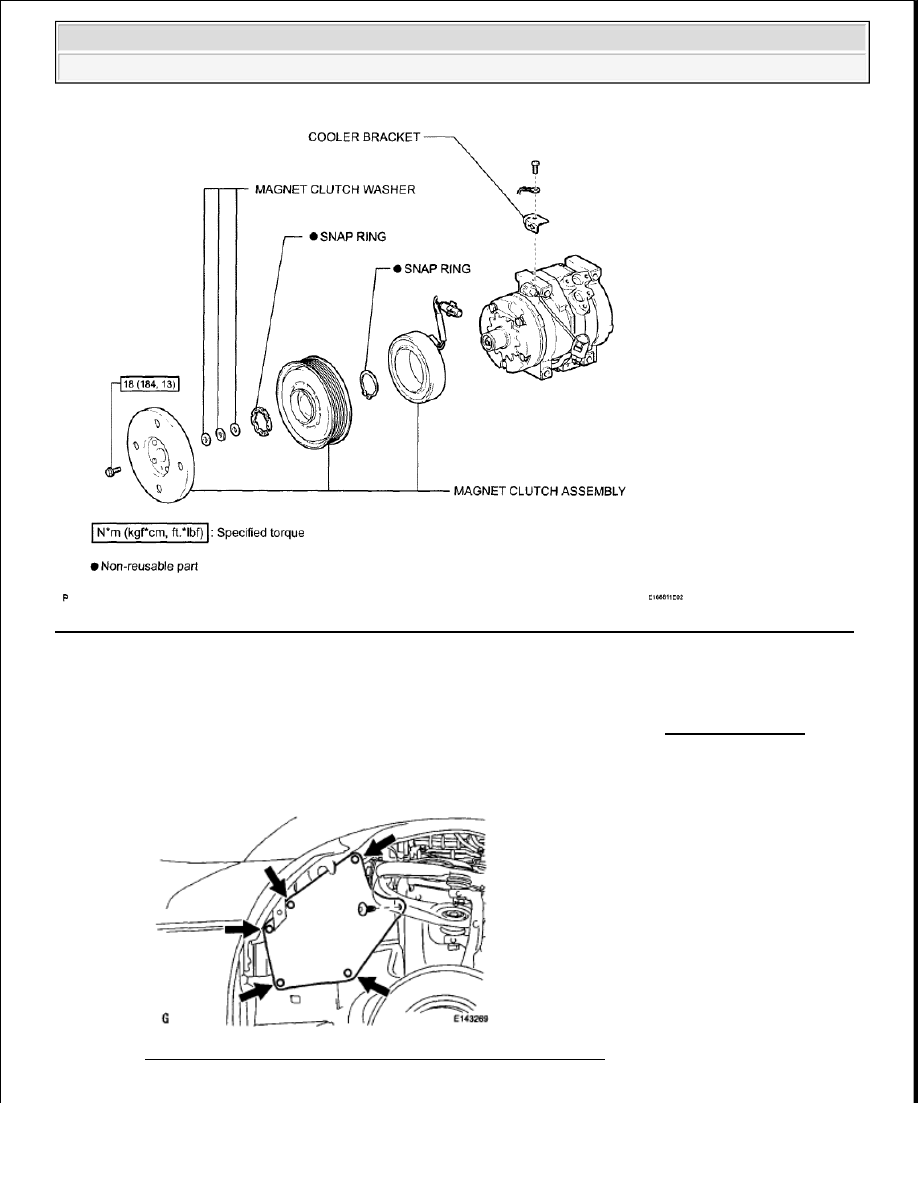

Fig. 229: Identifying Compressor And Magnetic Clutch Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM (See REPLACEMENT )

2. REMOVE FENDER APRON MUDGUARD SEAL LH

a. Remove the 6 clips and seal.

Fig. 230: Locating Fender Apron Mudguard Seal And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































3. REMOVE FAN AND GENERATOR V BELT (See REMOVAL )

4. DISCONNECT DISCHARGE HOSE

a. Remove the bolt and disconnect the cooler refrigerant discharge hose from the cooler compressor.

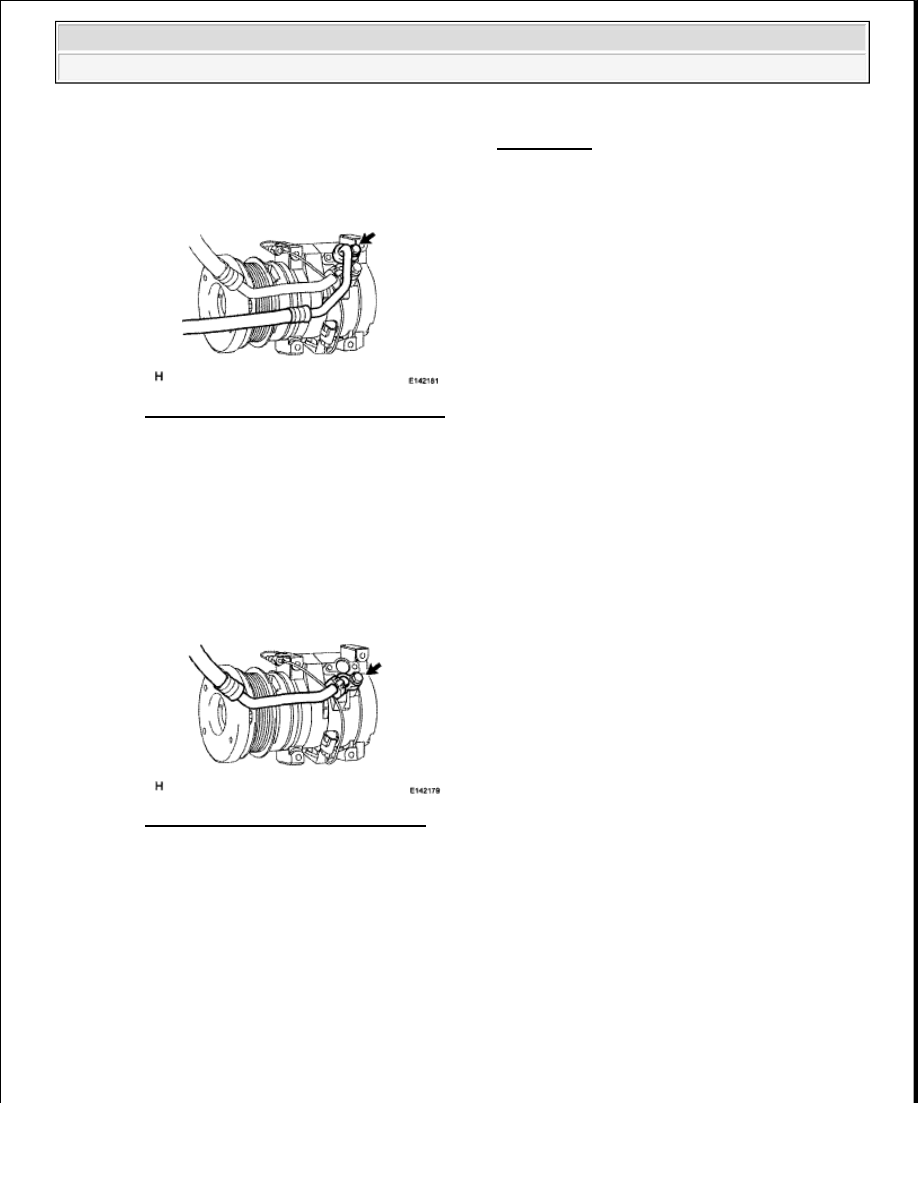

Fig. 231: Locating Discharge Hose Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the O-ring from the cooler refrigerant discharge hose.

5. DISCONNECT SUCTION HOSE

a. Remove the bolt and disconnect the cooler refrigerant suction hose from the cooler compressor.

Fig. 232: Locating Suction Hose Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the O-ring from the cooler refrigerant suction hose.

6. REMOVE COOLER COMPRESSOR ASSEMBLY

a. Disconnect the connector.

b. Remove the 2 bolts and 2 nuts.

c. Remove the 2 stud bolts and cooler compressor.

NOTE:

Seal the openings of the disconnected parts using vinyl tape to
prevent moisture and foreign matter from entering them.

NOTE:

Seal the openings of the disconnected parts using vinyl tape to
prevent moisture and foreign matter from entering them.
