Toyota Tundra. Manual - part 2442

Fig. 215: Identifying No. 3 Air Duct And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17. INSTALL LOWER DEFROSTER NOZZLE ASSEMBLY

a. Attach the 4 claws to install the nozzle.

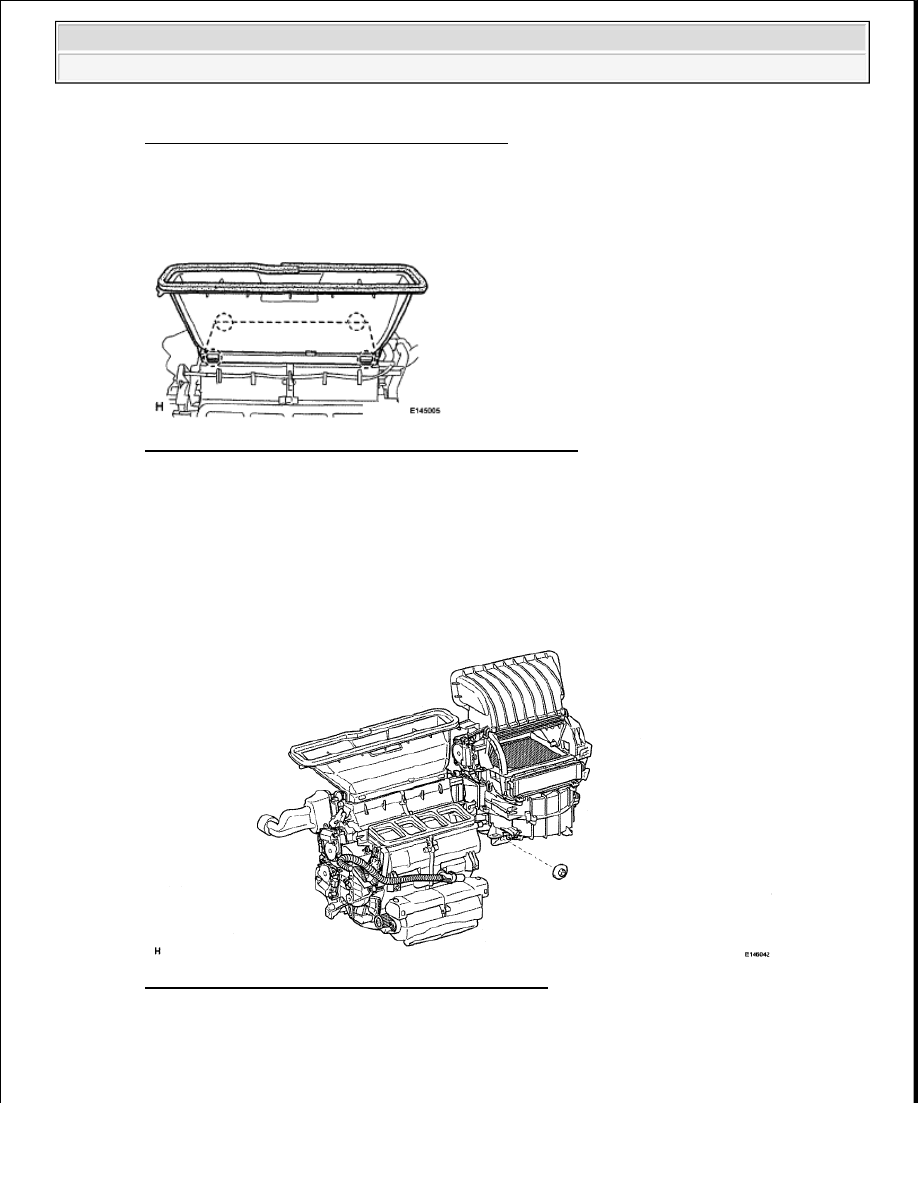

Fig. 216: Identifying Lower Defroster Nozzle And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL AIR CONDITIONING UNIT ASSEMBLY

a. Install the air conditioning unit with the nut.

Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)

Fig. 217: Identifying Air Conditioning Unit And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL INSTRUMENT PANEL REINFORCEMENT ASSEMBLY



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































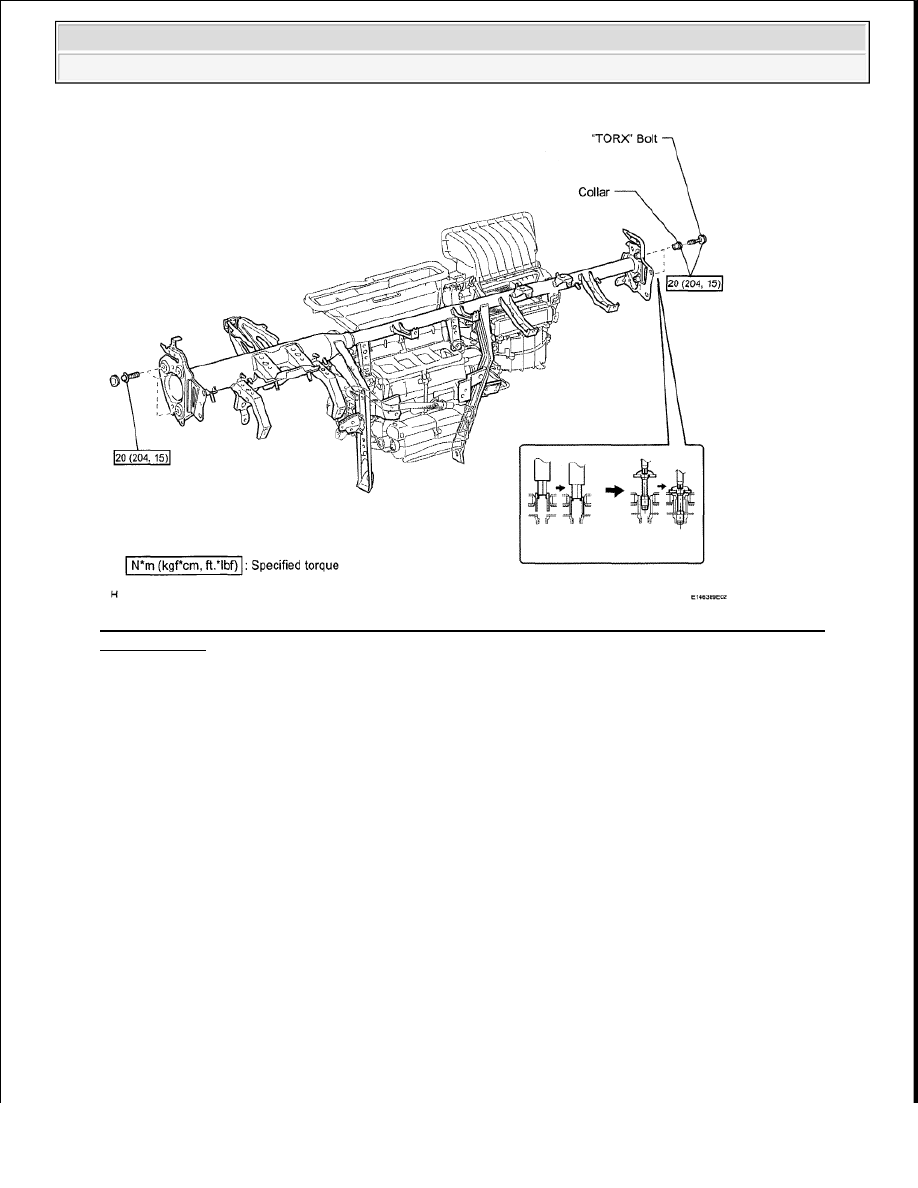

Fig. 218: Identifying Instrument Panel Reinforcement Assembly Bolt And Collar With Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Install the instrument panel reinforcement.

1. Temporarily install the instrument panel reinforcement.

2. Passenger side:

3. Using a 12 mm hexagon wrench, install the 2 collars.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

4. Passenger side:

Using a T40 "TORX" socket, install the 2 "TORX" bolts.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

5. Driver side:

Install the 3 bolts.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































6. Driver side:

Install the 3 caps.

b. Attach the clamps and connectors to the wire harness.

c. Install the 8 bolts, 2 screws and 4 nuts.

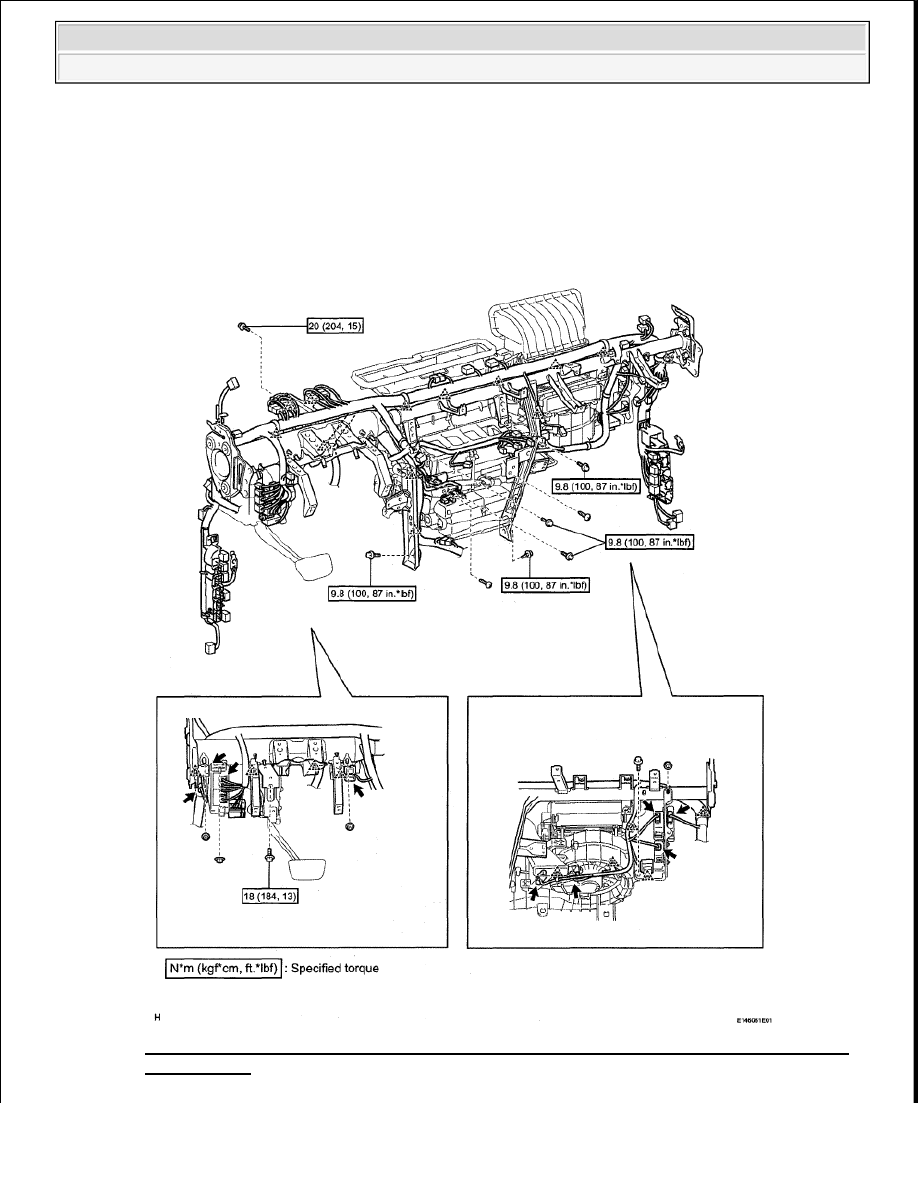

Fig. 219: Identifying Instrument Panel Reinforcement Bolts, Screws And Nuts With Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































3. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

a. for Column Shift Type:

Install the instrument panel (see INSTALLATION ).

b. for Floor Shift Type:

Install the instrument panel (see INSTALLATION ).

4. INSTALL STEERING COLUMN ASSEMBLY

a. Install the steering column (see INSTALLATION ).

5. INSTALL FRONT WIPER MOTOR AND BRACKET

a. Install the front wiper motor and bracket (see INSTALLATION ).

6. CONNECT HEATER WATER INLET HOSE AND HEATER WATER OUTLET HOSE

a. Connect the 2 heater water hoses and attach the 2 clips.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra
