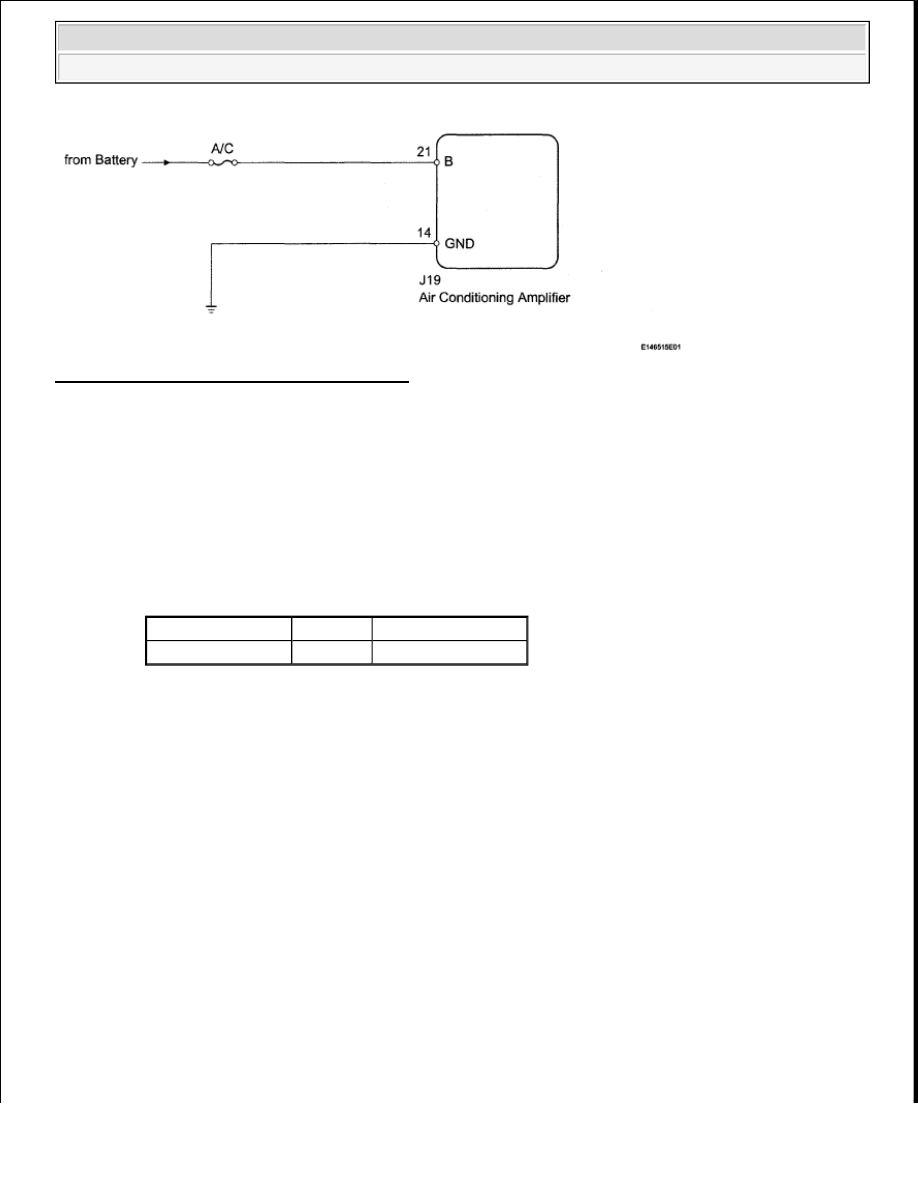

Fig. 80: ECU Power Source - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. INSPECT FUSE (A/C)

a. Remove the A/C fuse from the main body ECU.

b. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPLACE FUSE

OK: Go to Next Step

2. CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - BATTERY AND

BODY GROUND)

a. Disconnect the J19 air conditioning amplifier connector.

Tester Connection Condition Specified Condition

A/C fuse

Always

Below 1 ohms



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































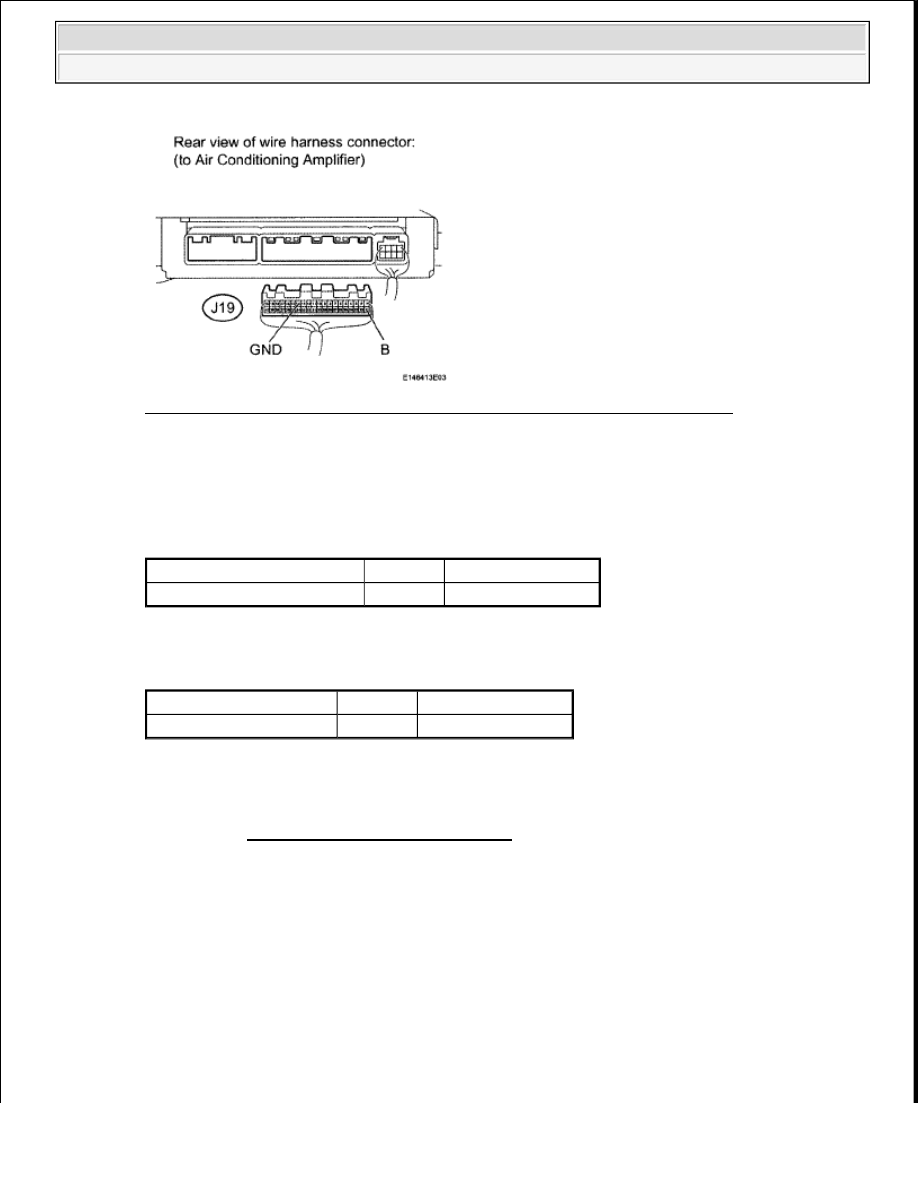

Fig. 81: Identifying Terminals Of J19 Air Conditioning Amplifier Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the resistance and voltage according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

Standard Voltage

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (See PROBLEM SYMPTOMS TABLE )

IG POWER SOURCE CIRCUIT

DESCRIPTION

When the ignition switch is turned ON, positive (+) battery voltage is applied to the air conditioning amplifier.

WIRING DIAGRAM

Tester Connection

Condition Specified Condition

J19-14 (GND) - Body ground Always

Below 1 ohms

Tester Connection

Condition Specified Condition

J19-21 (B) - Body ground Always

11 to 14 V



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































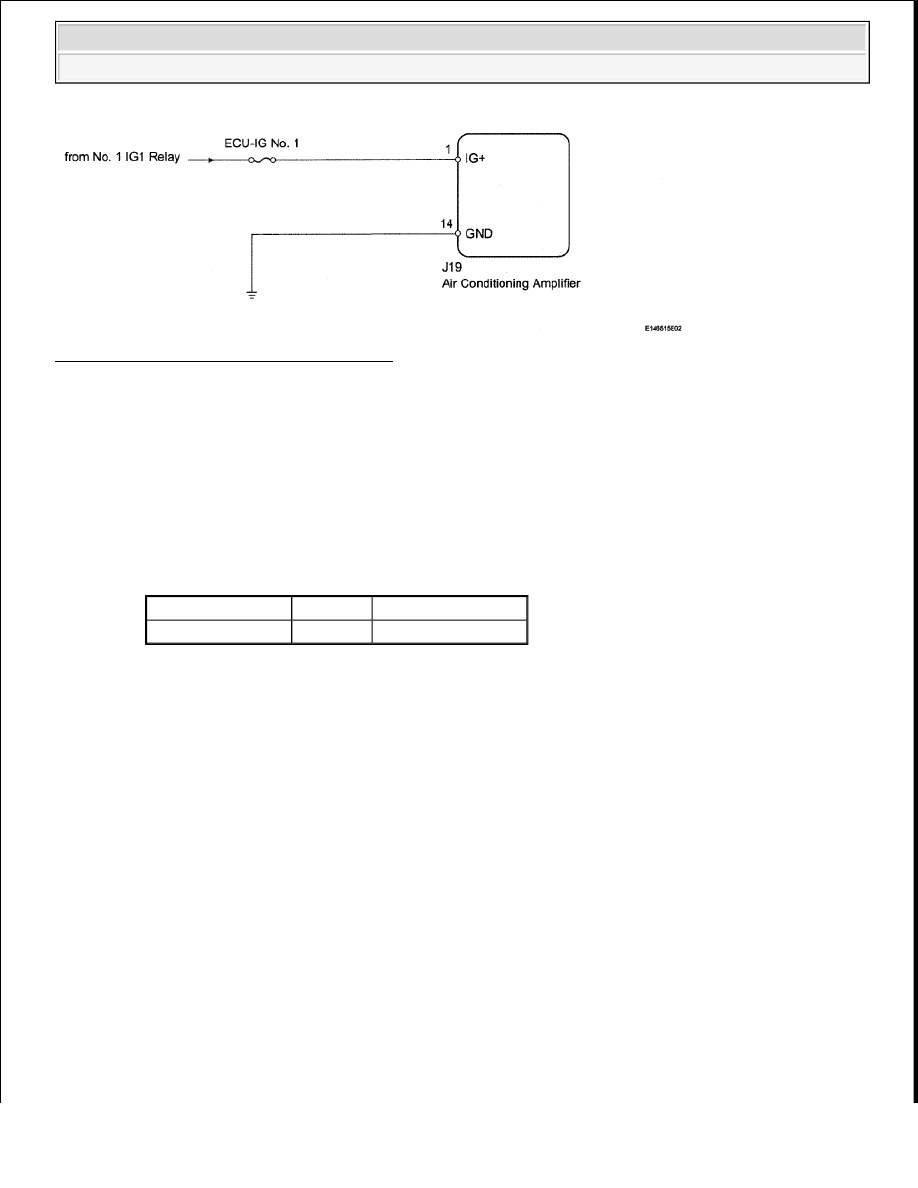

Fig. 82: IG Power Source - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. INSPECT FUSE (ECU-IG NO. 1)

a. Remove the ECU-IG No. 1 fuse from the main body ECU.

b. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPLACE FUSE

OK: Go to Next Step

2. CHECK HARNESS AND CONNECTOR (AIR CONDITIONING AMPLIFIER - BATTERY AND

BODY GROUND)

a. Disconnect the J19 air conditioning amplifier connector.

Tester Connection Condition Specified Condition

ECU-IG No. 1 fuse Always

Below 1 ohms



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































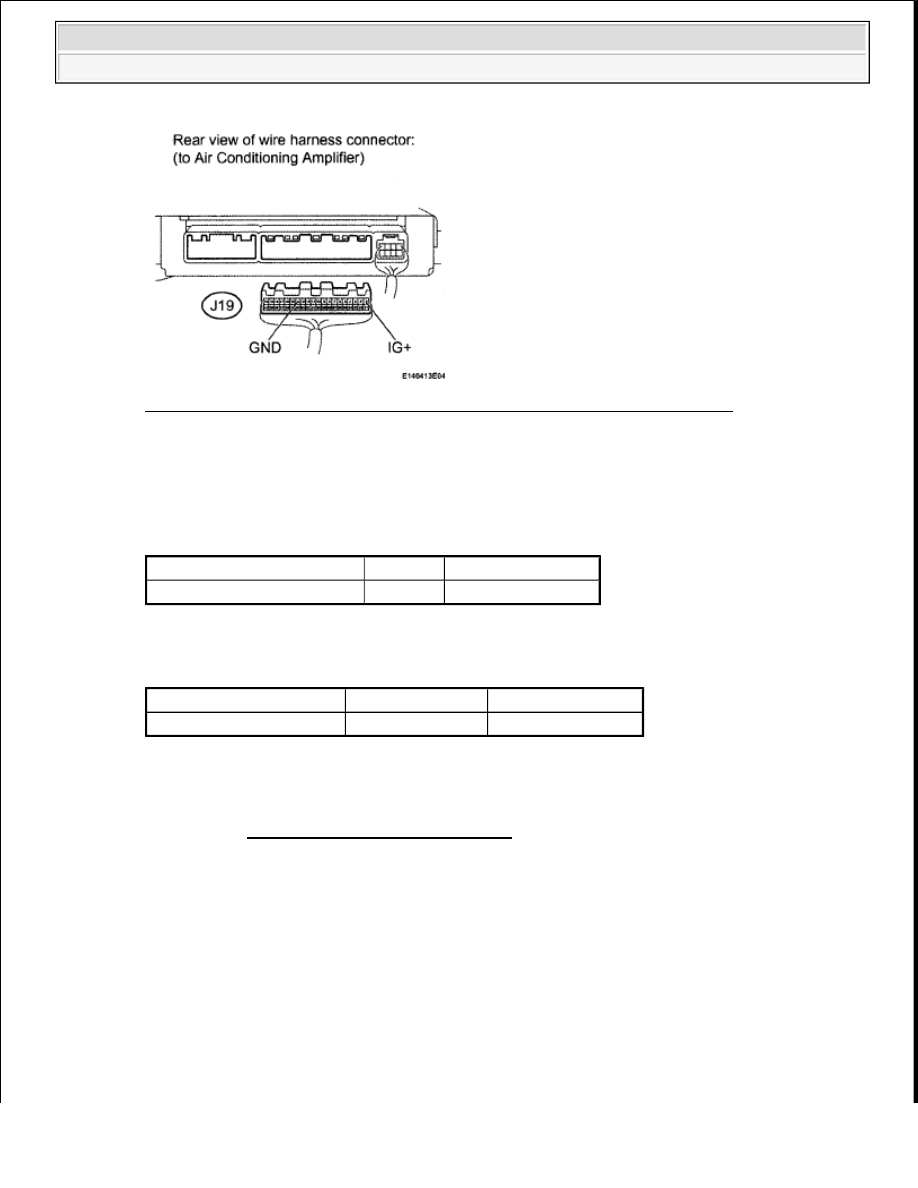

Fig. 83: Identifying Terminals Of J19 Air Conditioning Amplifier Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the resistance and voltage according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

Standard Voltage

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS
TABLE (See PROBLEM SYMPTOMS TABLE )

AIR CONDITIONING SYSTEM (FOR MANUAL AIR CONDITIONING SYSTEM)

PRECAUTION

1. PRECAUTIONS WHEN USING TECHSTREAM

a. When using the Techstream with the ignition switch OFF to troubleshoot the CAN or LIN

communication line:

Connect the Techstream to the vehicle, and turn a courtesy light switch on and off at 1.5 second
intervals until communication between the Techstream and vehicle begins.

Tester Connection

Condition Specified Condition

J19-14 (GND) - Body ground Always

Below 1 ohms

Tester Connection

Switch Condition Specified Condition

J19-1 (IG+) - Body ground Ignition switch ON

11 to 14 V
