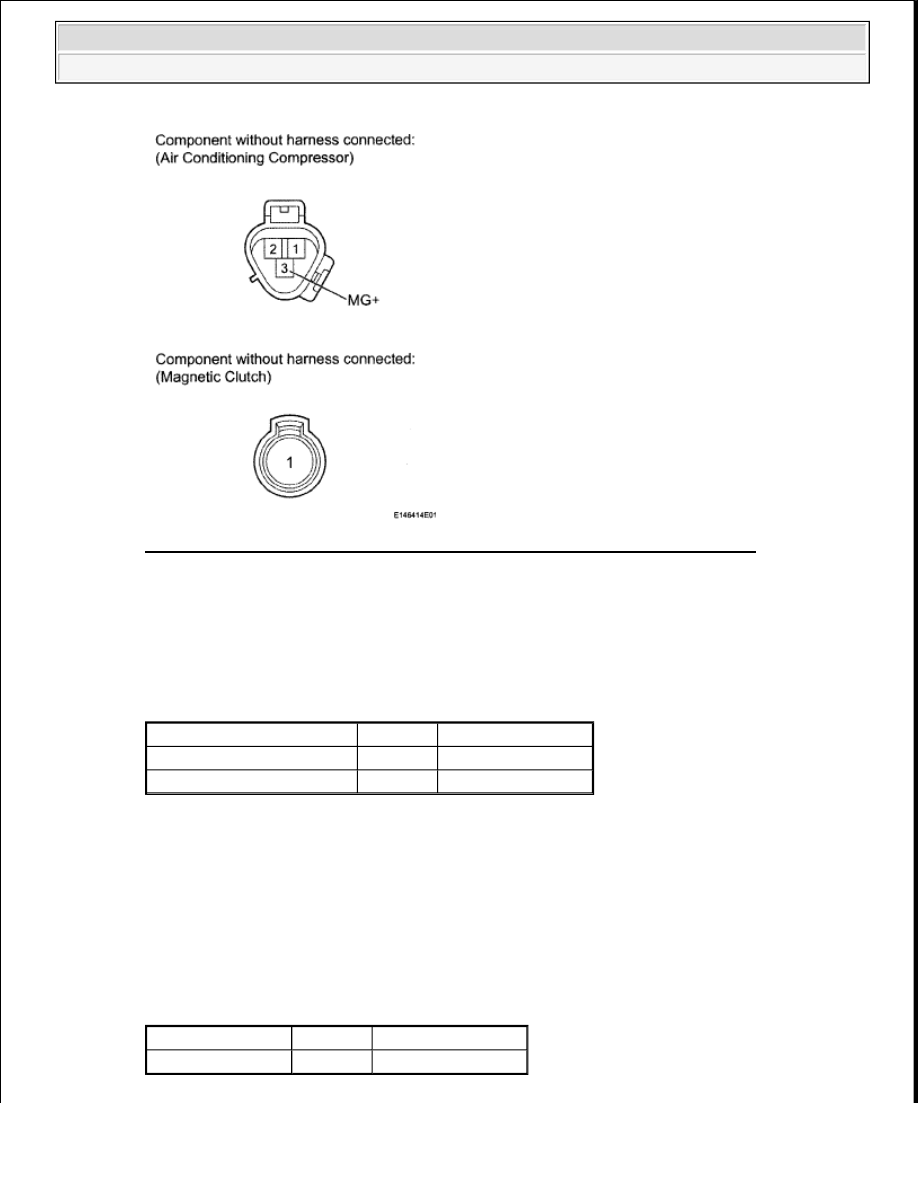

Fig. 76: Identifying Terminals Of D60 Air Conditioning Compressor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the magnetic clutch connector.

c. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPAIR AIR CONDITIONING COMPRESSOR

OK: Go to Next Step

7. INSPECT MAGNETIC CLUTCH

a. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

Tester Connection

Condition Specified Condition

3 (MG+) -1

Always

Below 1 ohms

3 (MG+) or 1 - Body ground Always

10 kohms or higher

Tester Connection Condition Specified Condition

1 - Body ground

Always

3.4 to 3.8 ohms



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































b. When connector terminal 1 is connected to the positive (+) battery terminal, check that the

following occurs: 1) the magnetic clutch's operating sound can be heard, and 2) the magnetic
clutch's hub and rotor lock.

Result

RESULT REFERENCE

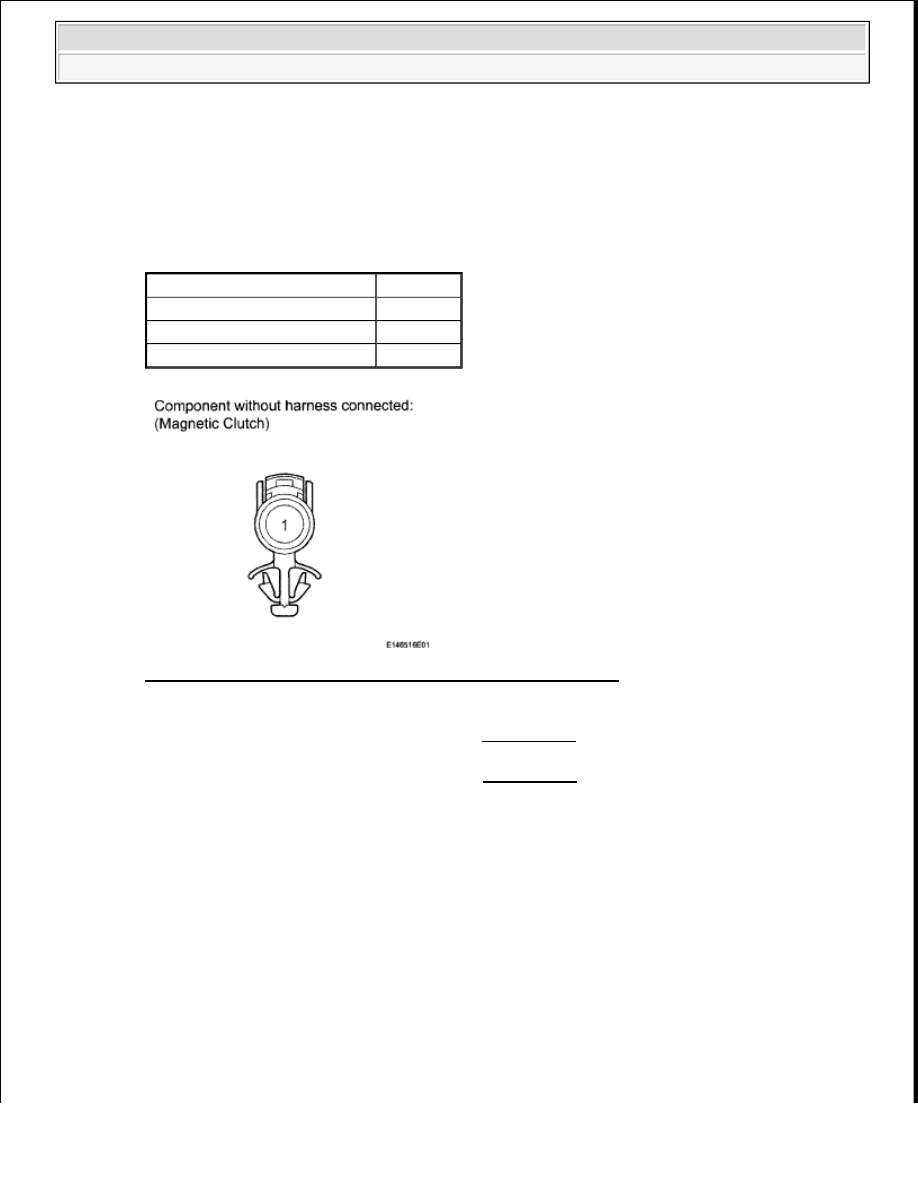

Fig. 77: Identifying Terminals Of Magnetic Clutch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

B: REPLACE MAGNETIC CLUTCH (See REMOVAL )

C: REPLACE MAGNETIC CLUTCH (See REMOVAL )

A: Go to Next Step

8. CHECK HARNESS AND CONNECTOR (AIR CONDITIONING COMPRESSOR - ENGINE

ROOM RELAY BLOCK)

a. Disconnect the D60 air conditioning compressor connector.

Result

Proceed to

OK

A

NG (for 2UZ-FE)

B

NG (for 3UR-FE or 3UR-FBE)

C



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































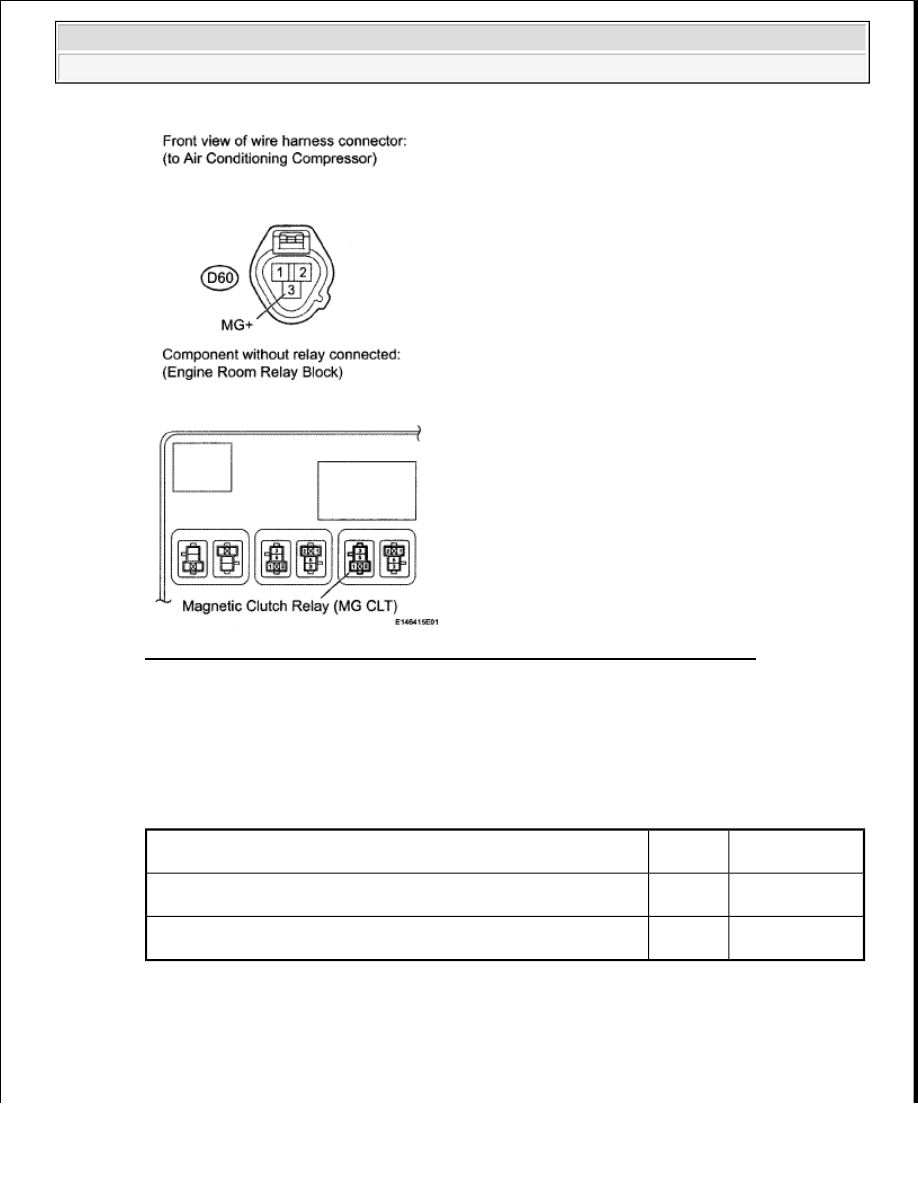

Fig. 78: Identifying Terminals Of D60 Air Conditioning Compressor Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the magnetic clutch relay (MG CLT) from the engine room relay block.

c. Measure the resistance according to the value(s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

9. CHECK HARNESS AND CONNECTOR (ENGINE ROOM RELAY BLOCK - BATTERY)

Tester Connection

Condition

Specified

Condition

D60-3 (MG+) - Engine room relay block magnetic clutch relay
terminal 3

Always

Below 1 ohms

D60-3 (MG+) or Engine room relay block magnetic clutch relay
terminal 3 - Body ground

Always

10 kohms or

higher



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































a. Remove the magnetic clutch relay (MG CLT) from the engine room relay block.

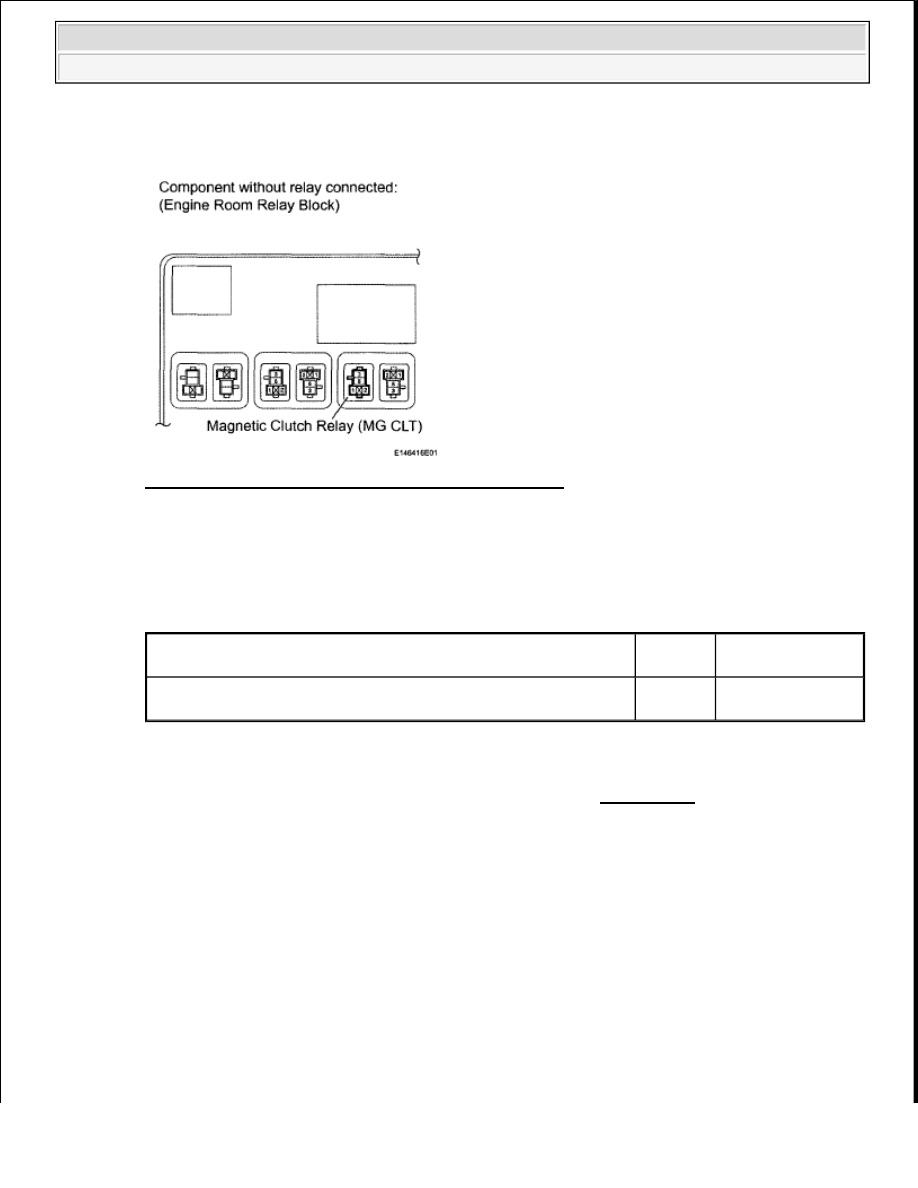

Fig. 79: Identifying Magnetic Clutch Relay (MG CLT)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Measure the voltage according to the value(s) in the table below.

Standard Voltage

TESTER CONNECTION SPECIFIED CONDITION CHART

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE AIR CONDITIONING AMPLIFIER (See REMOVAL )

ECU POWER SOURCE CIRCUIT

DESCRIPTION

This circuit provides power to operate the air conditioning amplifier.

WIRING DIAGRAM

Tester Connection

Condition

Specified

Condition

Engine room relay block magnetic clutch relay terminal 5 - Body
ground

Always

11 to 14 V
