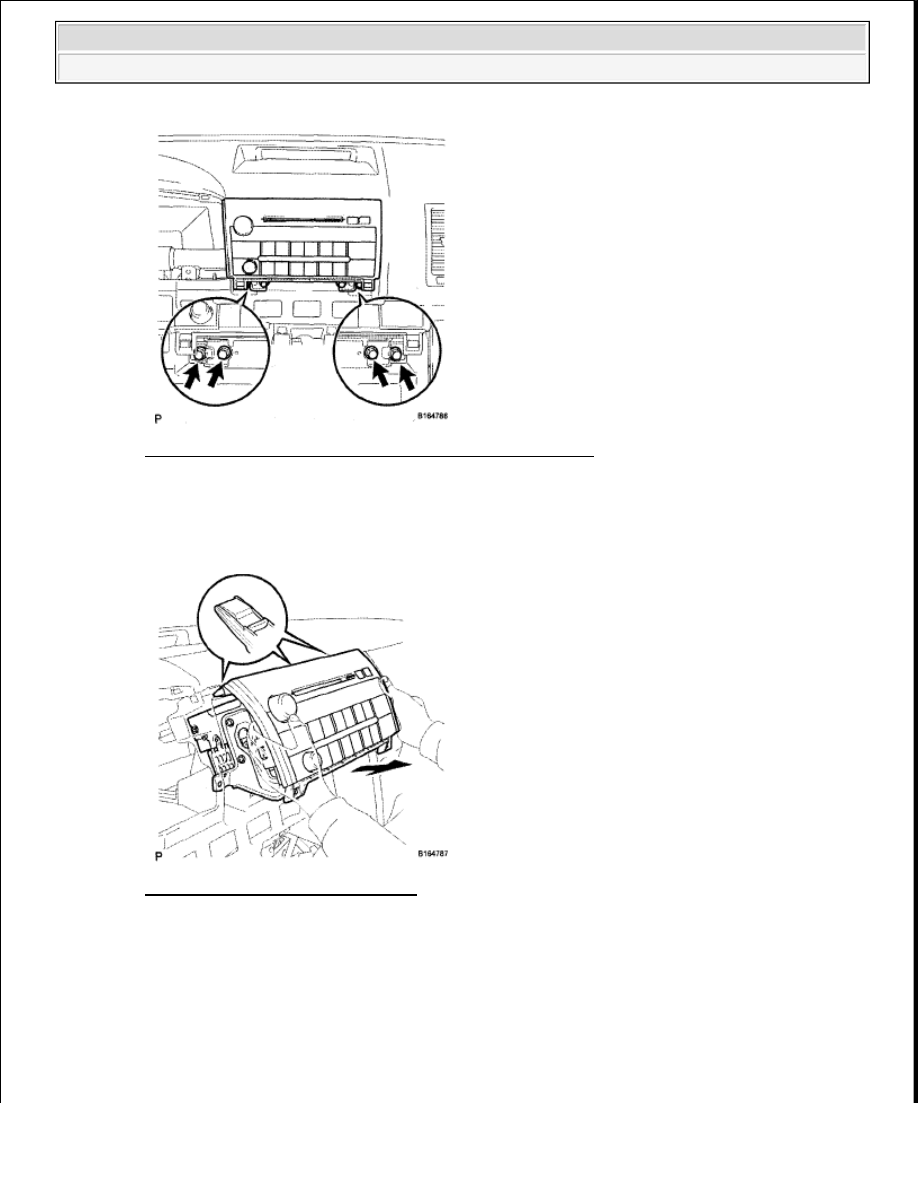

Fig. 301: Locating Radio Receiver Assembly Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Pull the radio receiver to detach the 3 clips on the backside of the radio receiver.

c. Disconnect the connectors and remove the radio receiver.

Fig. 302: Removing Radio Receiver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18. REMOVE NO. 1 RADIO BRACKET

a. Remove the 3 bolts and bracket.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

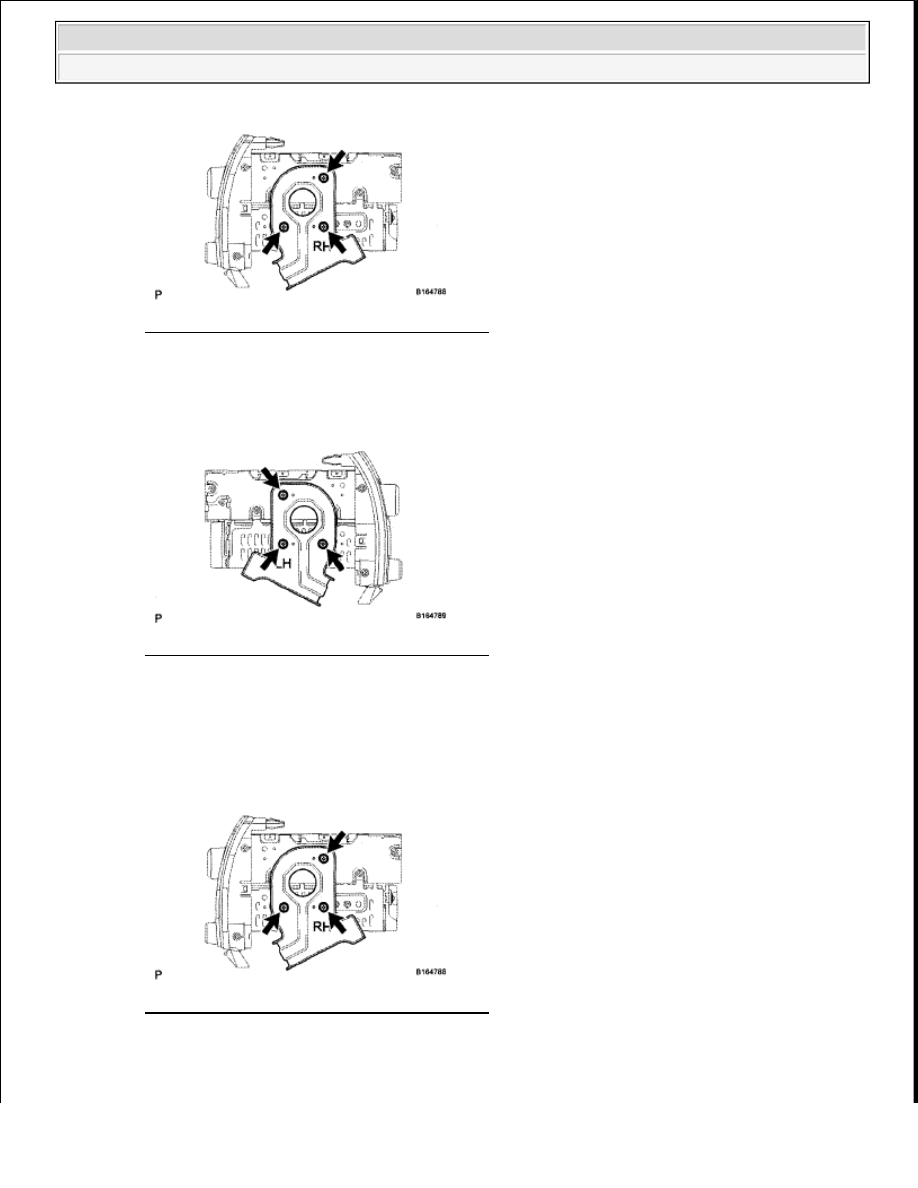

Fig. 303: Locating No. 1 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE NO. 2 RADIO BRACKET

a. Remove the 3 bolts and bracket.

Fig. 304: Locating No. 2 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL NO. 2 RADIO BRACKET

a. Install the bracket with the 3 bolts.

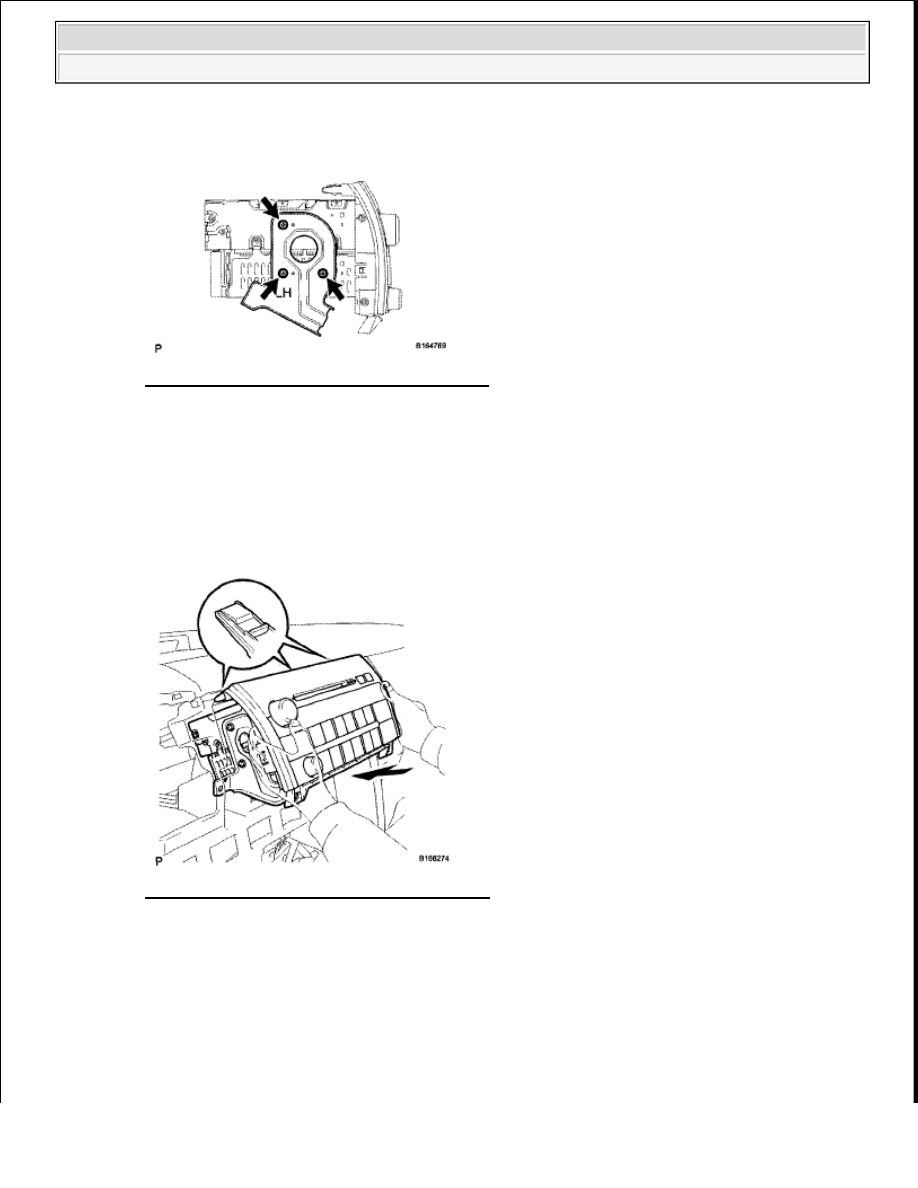

Fig. 305: Locating No. 1 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL NO. 1 RADIO BRACKET



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































a. Install the bracket with the 3 bolts.

Fig. 306: Locating No. 1 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL RADIO RECEIVER ASSEMBLY WITH BRACKET

a. Connect the connectors.

b. Insert the radio receiver and attach the 3 clips on its backside.

Fig. 307: Installing Radio Receiver Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the radio receiver with the 4 bolts.

NOTE:

When inserting the radio receiver, do not press its knobs.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































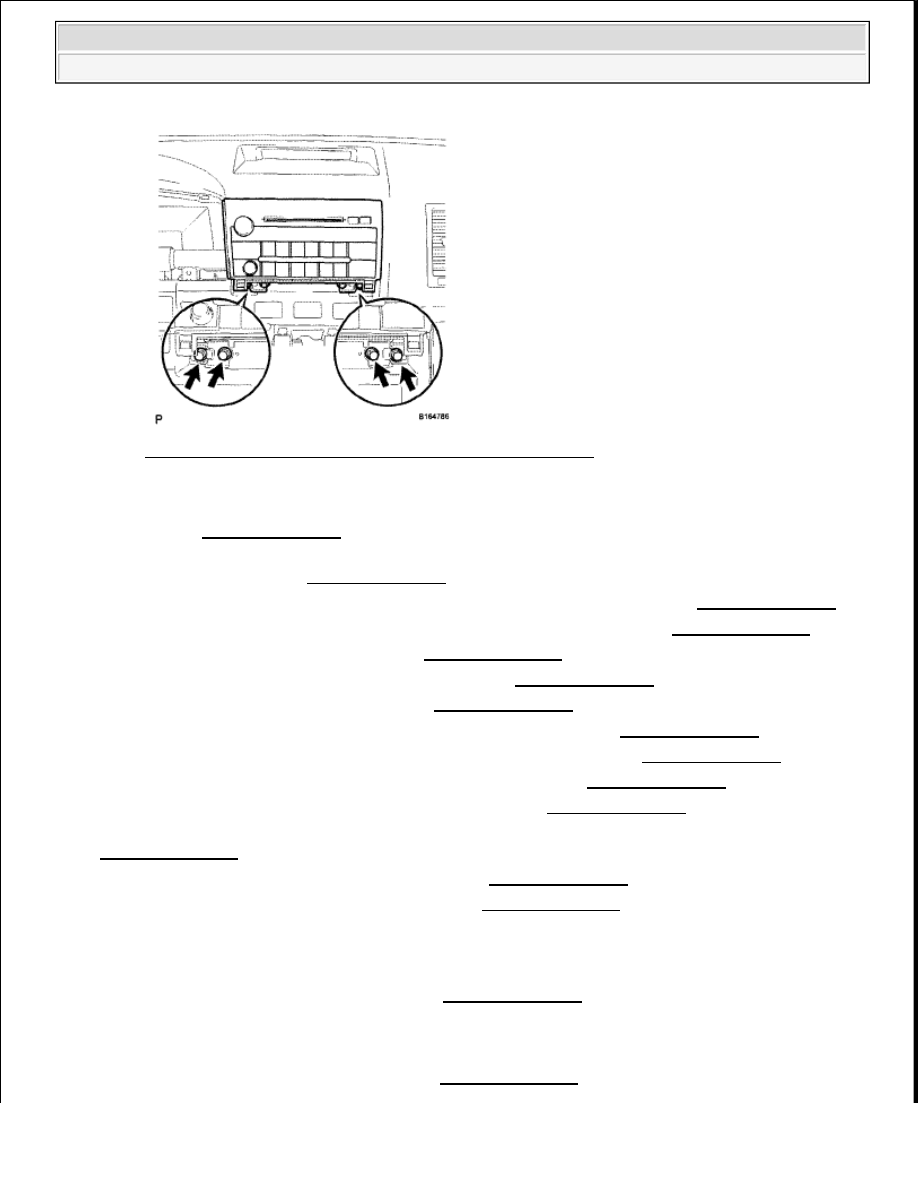

Fig. 308: Locating Radio Receiver Assembly Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See INSTALLATION )

5. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See INSTALLATION )

6. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

7. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

8. INSTALL FRONT CONSOLE BOX (See INSTALLATION )

9. INSTALL REAR CONSOLE BOX ASSEMBLY (See INSTALLATION )

10. INSTALL CONSOLE BOX CARPET (See INSTALLATION )

11. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (See INSTALLATION )

12. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

13. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

14. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

15. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

16. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

17. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

18. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Install the front door scuff plate LH (See INSTALLATION ).

b. for Regular Cab:

Install the front door scuff plate LH (see INSTALLATION ).
