Toyota Tundra. Manual - part 2319

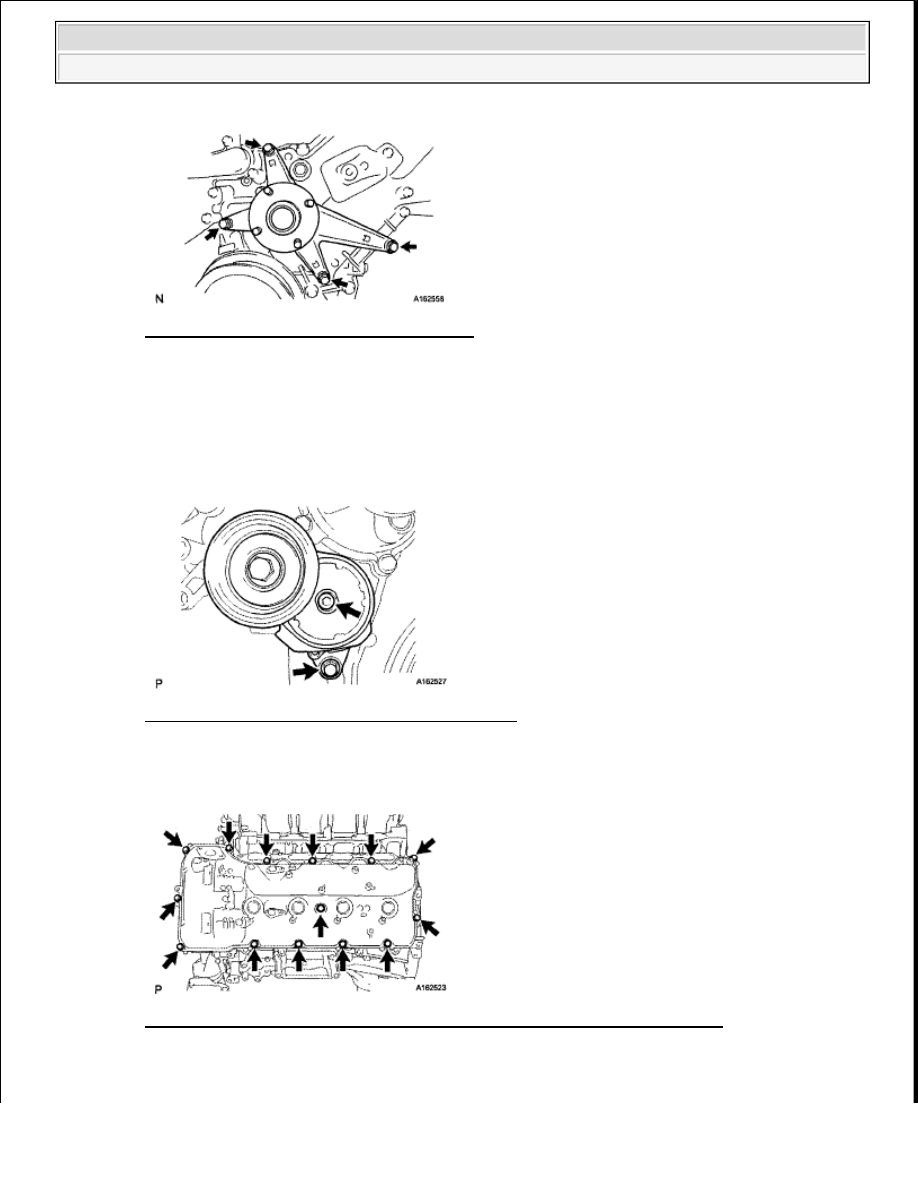

Fig. 62: Identifying Fan Bracket And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33

REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

a

Remove the standard bolt, 6 mm hexagon wrench bolt and belt tensioner

34

REMOVE IGNITION COIL ASSEMBLY

a

Remove the 8 bolts and 8 ignition coils

Fig. 63: Identifying Ignition Coil Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY LH

Fig. 64: Identifying Cylinder Head Cover Sub-Assembly Bolts And Washer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Remove the 14 bolts, seal washer, cylinder head cover and gasket



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































HINT:

Make sure the removed parts are returned to the same places they were removed from

b

Remove the 5 gaskets from the camshaft bearing caps (No  2, No  3)

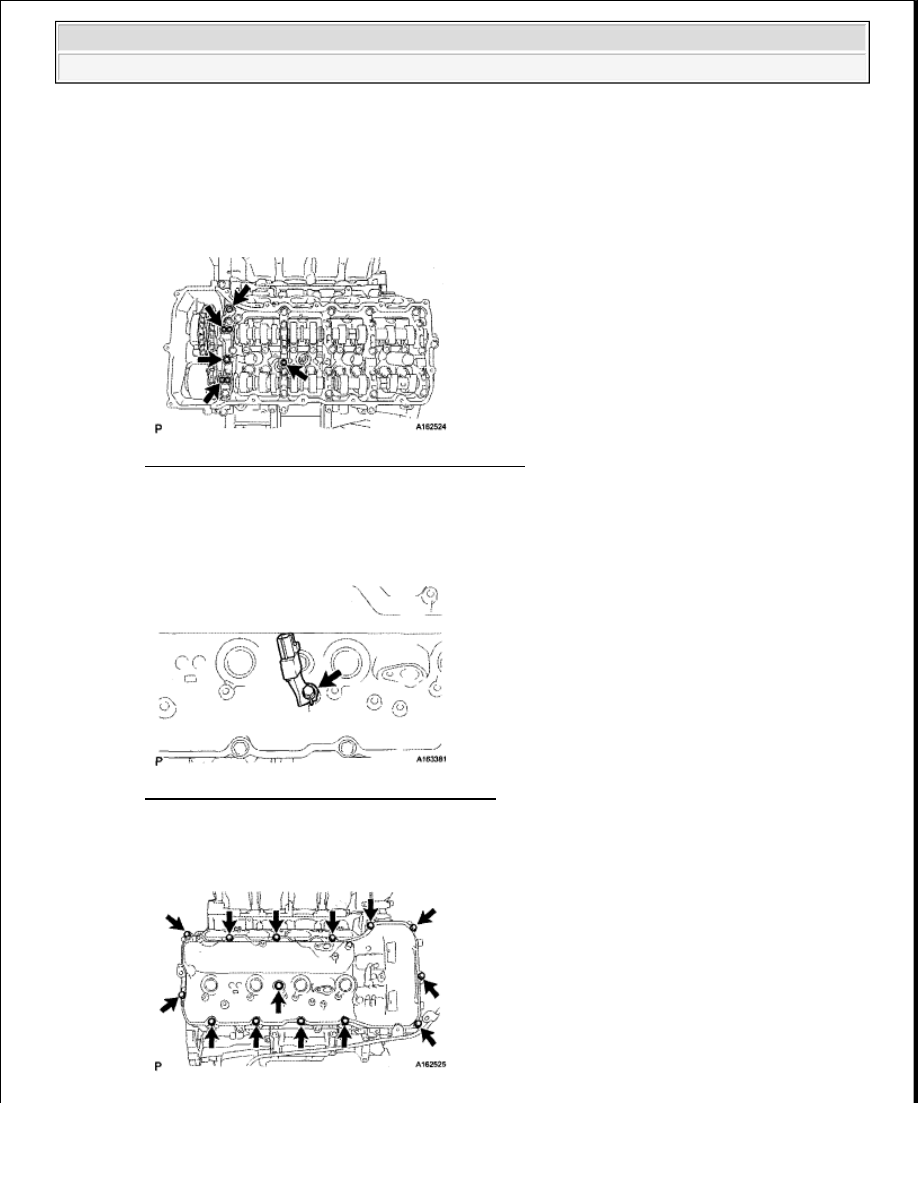

Fig. 65: Identifying Camshaft Bearing Caps Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36

REMOVE CYLINDER HEAD COVER SUB-ASSEMBLY RH

a

Remove the bolt and noise filter

Fig. 66: Identifying Noise Filter And Fastener
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 14 bolts, seal washer, cylinder head cover and gasket



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 67: Identifying Cylinder Head Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Make sure the removed parts are returned to the same places they were removed from

c

Remove the 5 gaskets from the camshaft bearing caps (No  1, No  3)

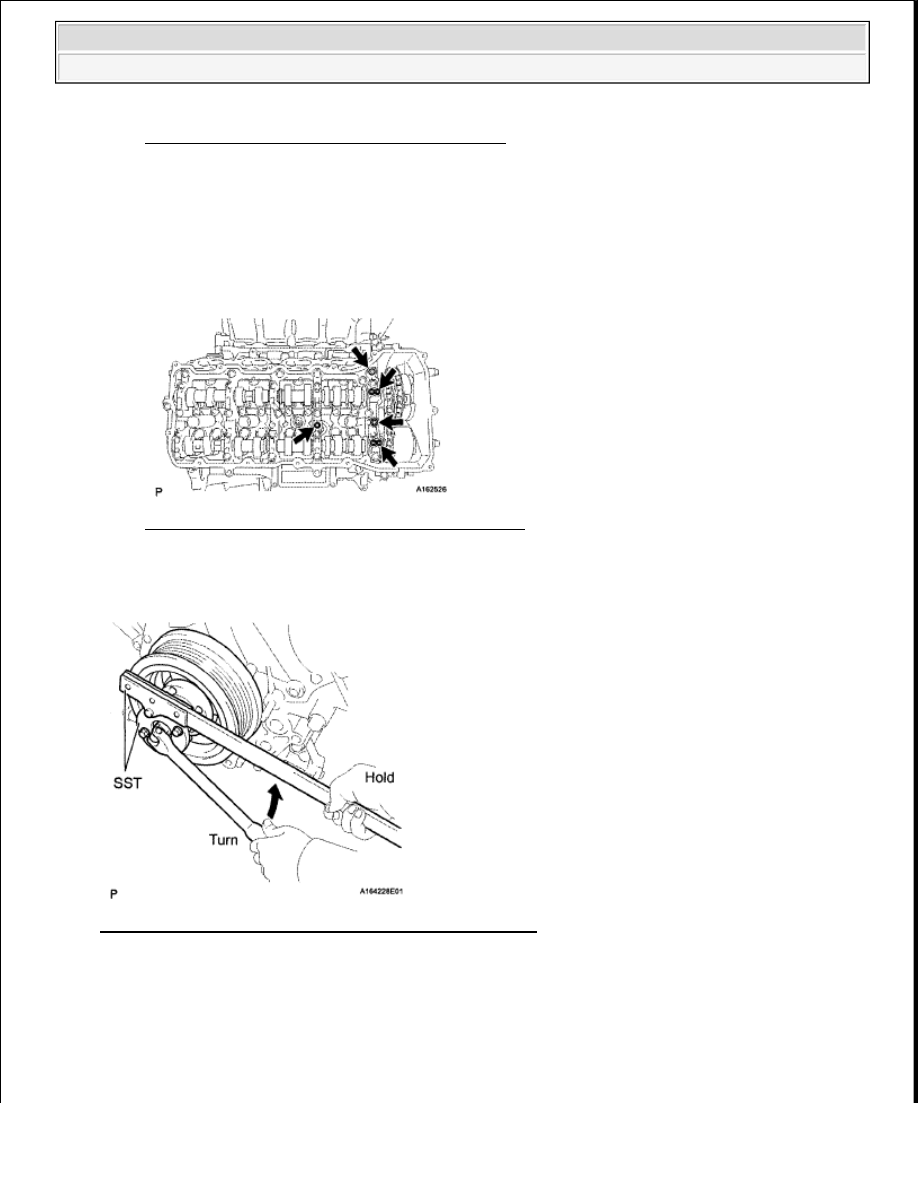

Fig. 68: Identifying Camshaft Bearing Caps Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37

REMOVE CRANKSHAFT PULLEY

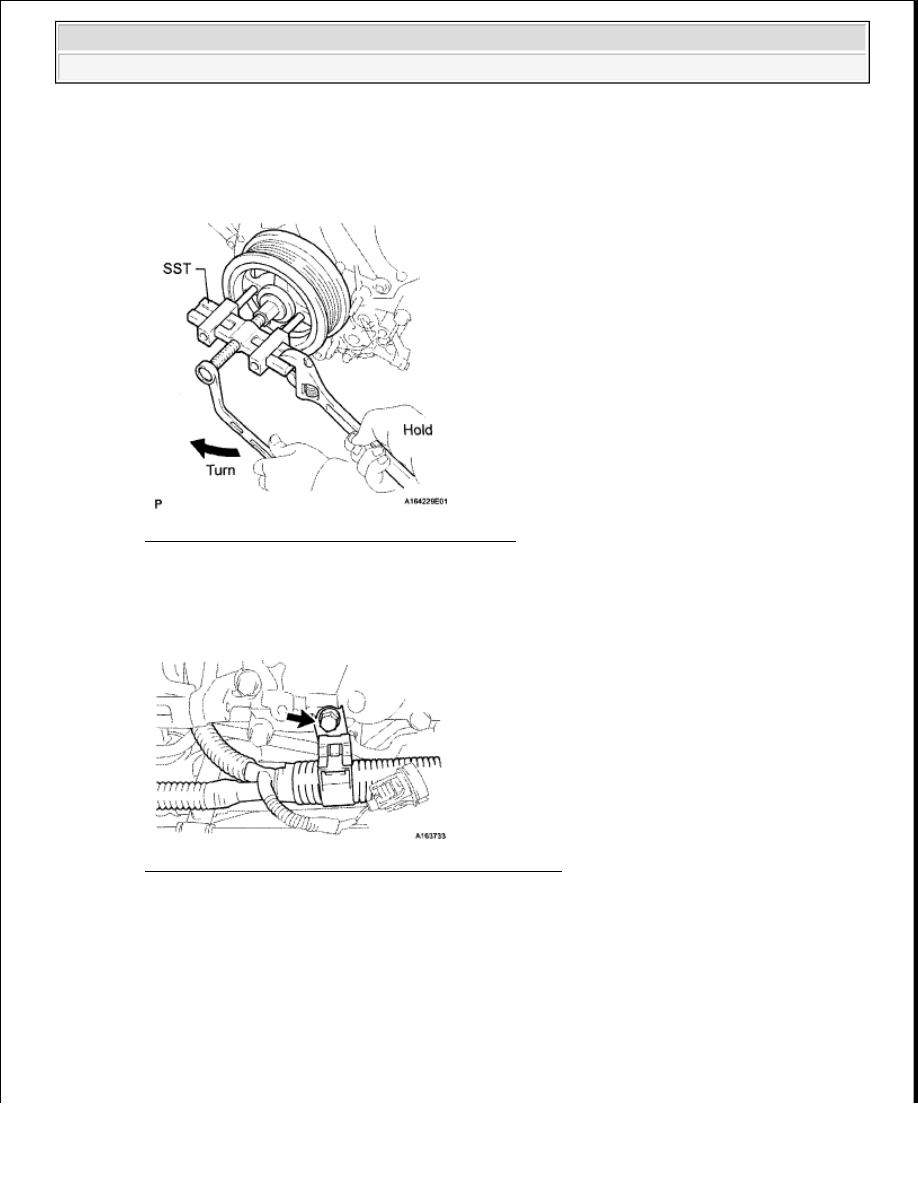

Fig. 69: Loosening Crankshaft Pulley Set Bolt Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Using SST, loosen the crankshaft pulley set bolt

SST 09213-54015 (90119-08216), 09330-00021

b

Partially install the pulley set bolt to the crankshaft until 2 or 3 threads are engaged



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































c

Using the pulley set bolt and SST, remove the crankshaft pulley

SST 09950-50013 (09951 -05010, 09952-05010, 09953-05010, 09954-05010)

Fig. 70: Removing Crankshaft Pulley Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

38

DISCONNECT WIRE HARNESS CLAMP BRACKET

a

Remove the bolt and disconnect the bracket

Fig. 71: Identifying Wire Harness Clamp Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

39

REMOVE TIMING CHAIN COVER SUB-ASSEMBLY

a

Remove the 28 bolts and nut shown in the illustration
