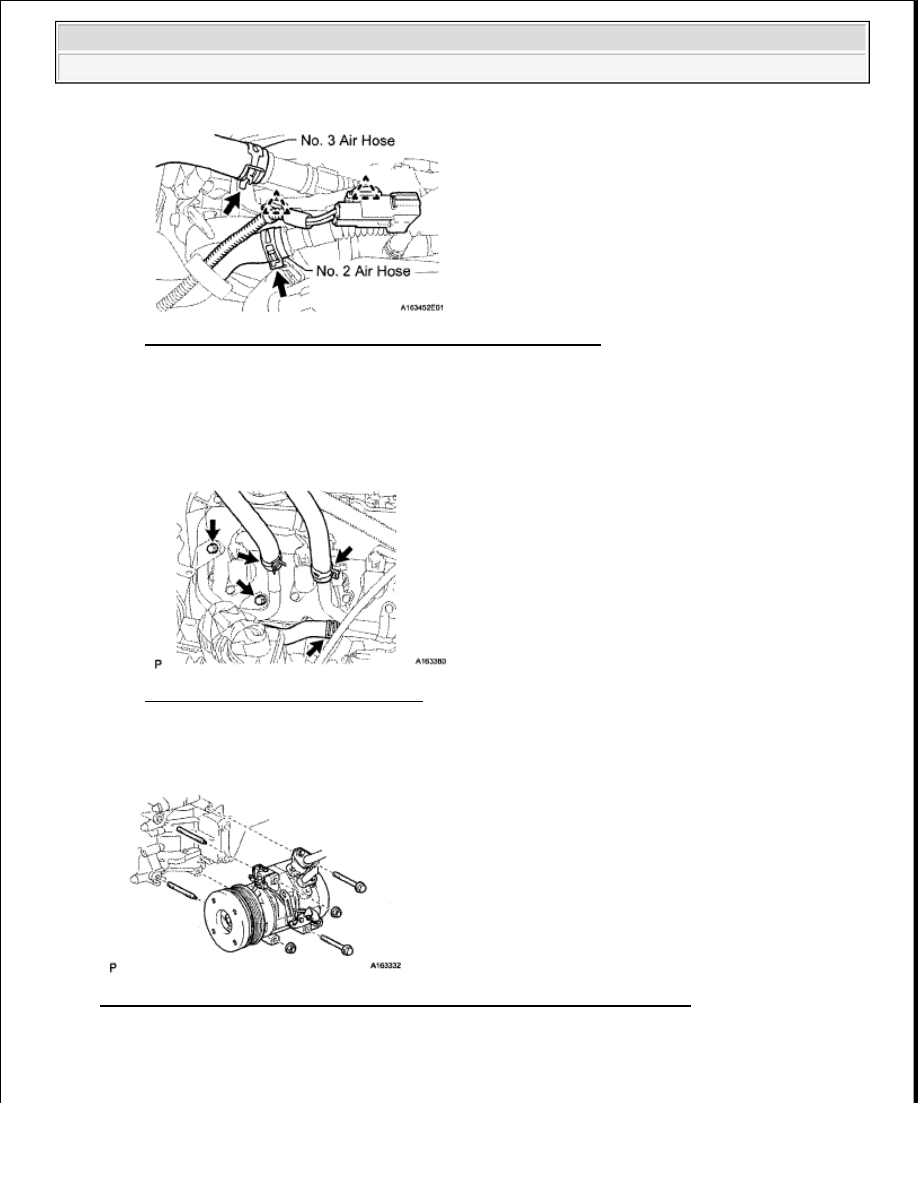

Fig. 43: Identifying No. 2 And No. 3 Air Hoses And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Disconnect the 2 clamps

11

DISCONNECT HEATER HOSE AND PIPE

a

Remove the 2 bolts and disconnect the 3 hoses

Fig. 44: Identifying Hoses And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

DISCONNECT COOLER COMPRESSOR ASSEMBLY

Fig. 45: Identifying Cooler Compressor Assembly Bolts, Nuts And Stud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Remove the 2 bolts, 2 nuts and 2 stud bolts, and disconnect the cooler compressor



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































HINT:

It is not necessary to completely remove the compressor  With the hoses connected to the
compressor, hang the compressor on the vehicle body with a rope

13

DISCONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

a

Remove the 2 bolts and disconnect the fuel tube

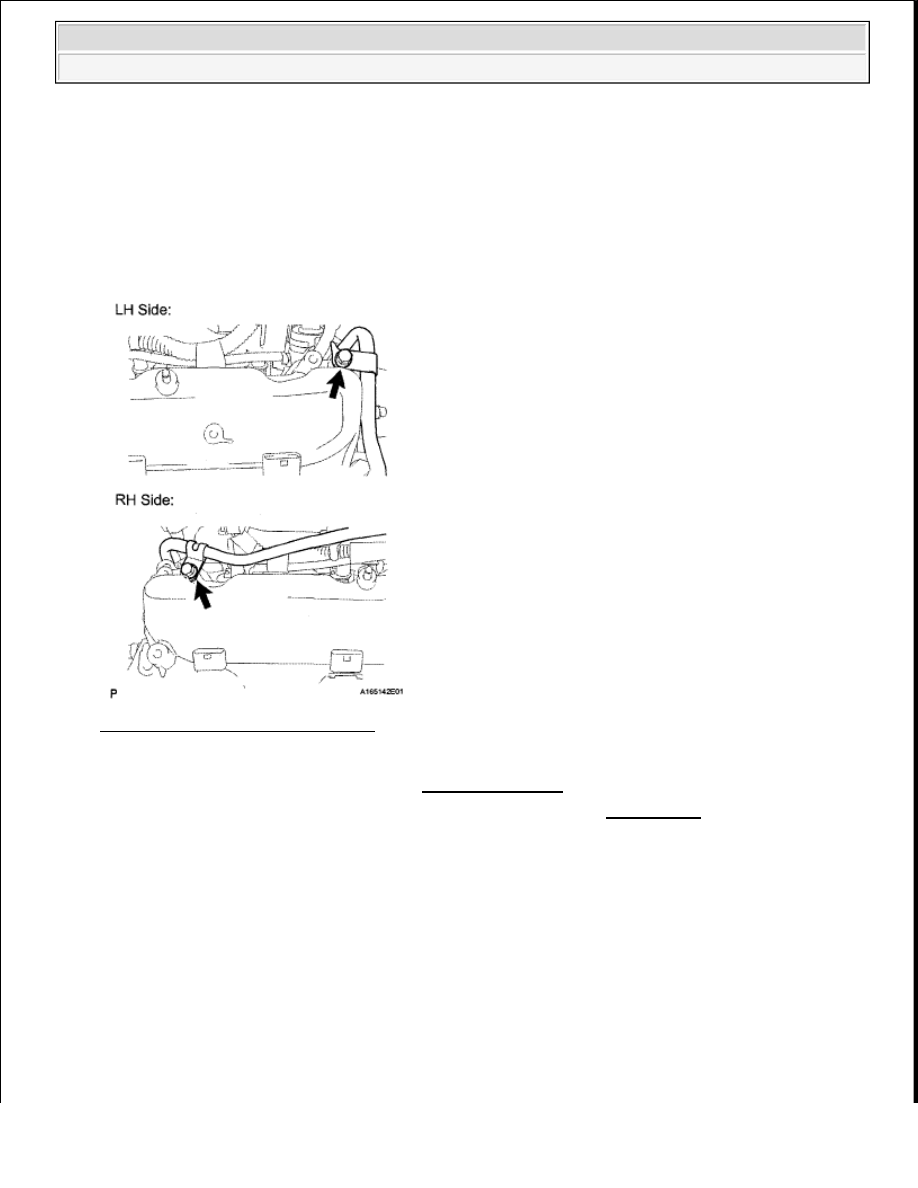

Fig. 46: Identifying Fuel Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

REMOVE OIL FILTER ELEMENT (see REPLACEMENT )

15

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY (see REMOVAL )

16

REMOVE NO. 2 WATER BYPASS PIPE (w/ Oil Cooler)

a

Remove the 3 bolts

b

Disconnect the 4 hoses and remove the water bypass pipe



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































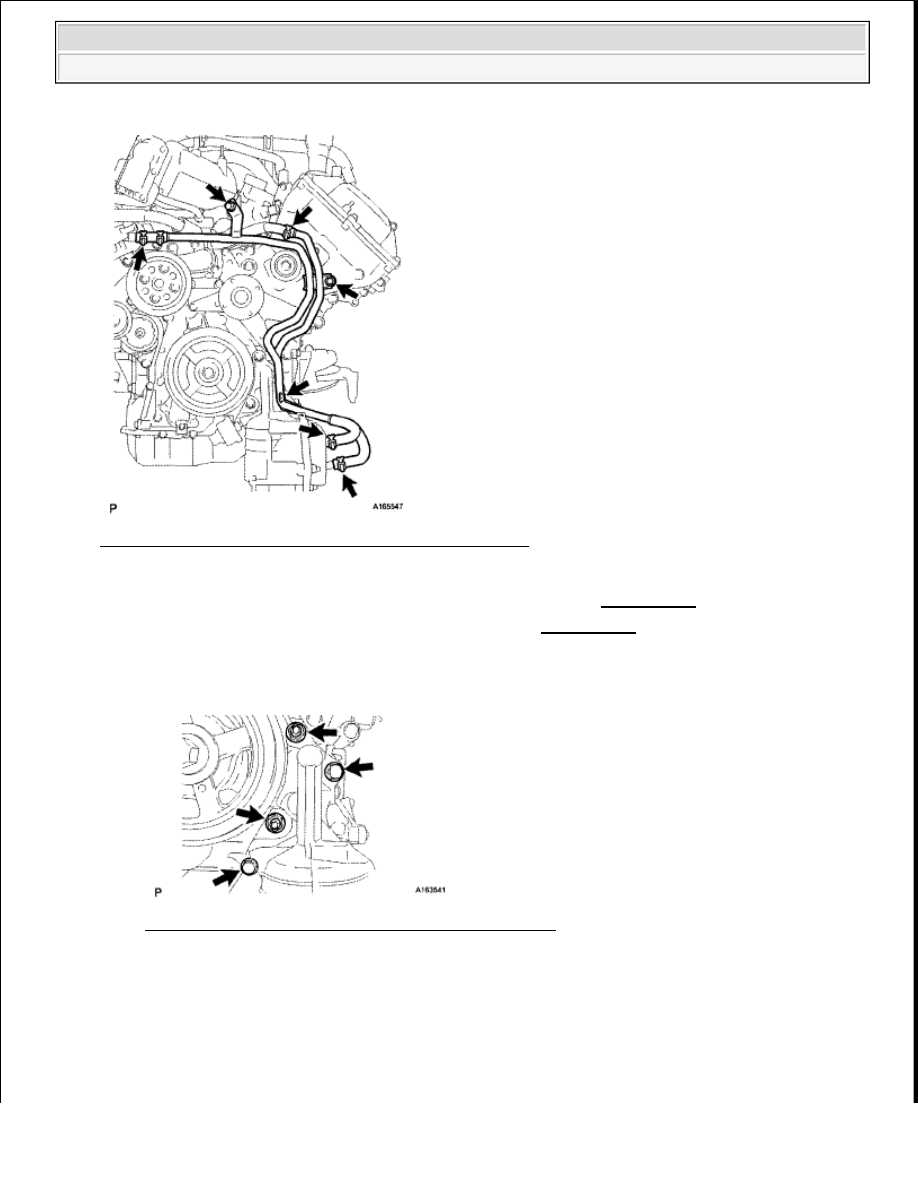

Fig. 47: Identifying Water Bypass Pipe Hoses And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (see REMOVAL )

18

REMOVE OIL FILTER BRACKET (w/ Oil Cooler) (see REMOVAL )

19

REMOVE OIL FILTER BRACKET (w/o Oil Cooler)

a

Remove the 2 bolts, 2 nuts and oil filter bracket

Fig. 48: Identifying Oil Filter Bracket Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the 2 O-rings



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































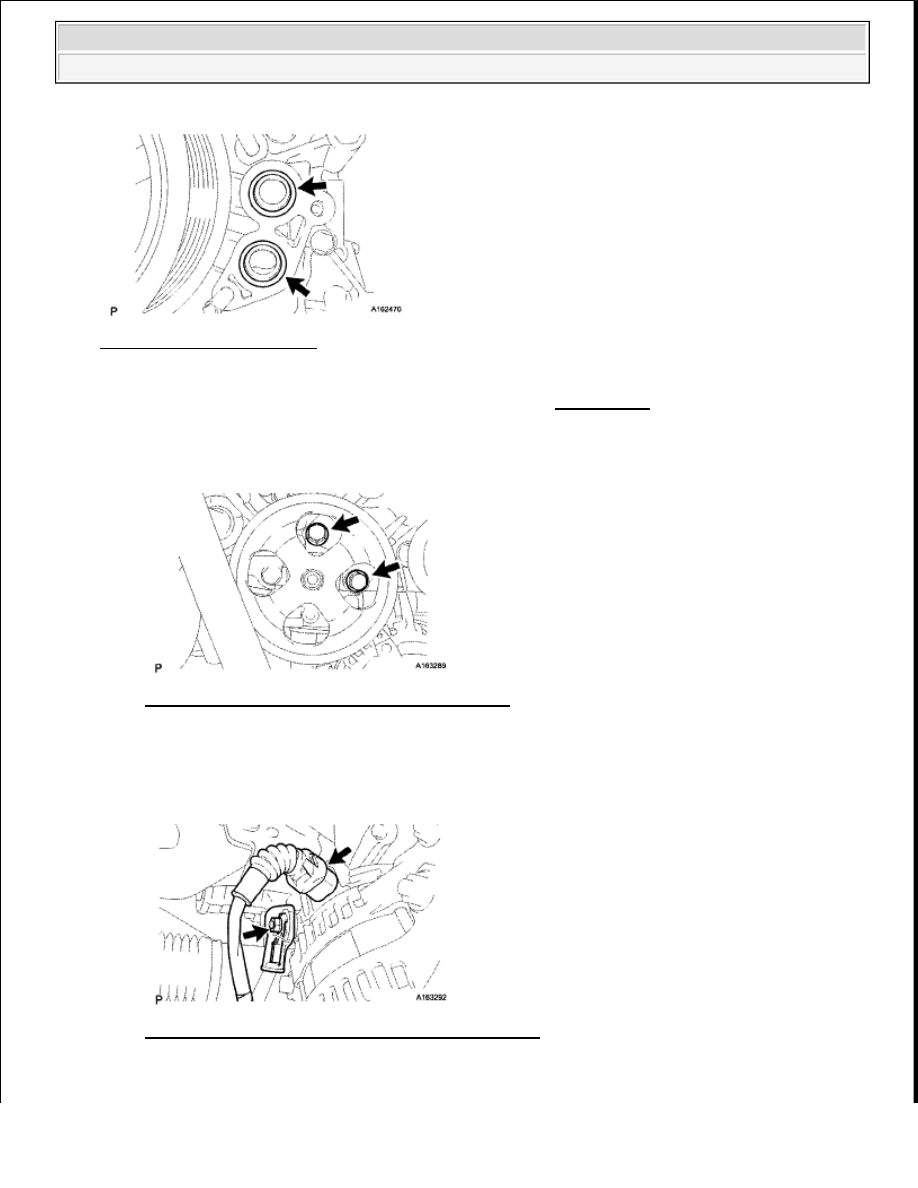

Fig. 49: Identifying O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20

REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE (See REMOVAL )

21

DISCONNECT VANE PUMP ASSEMBLY

a

Remove the 2 bolts and disconnect the vane pump

Fig. 50: Identifying Vane Pump Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22

REMOVE GENERATOR ASSEMBLY

a

Disconnect the generator connector

Fig. 51: Identifying Generator Connector With Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
