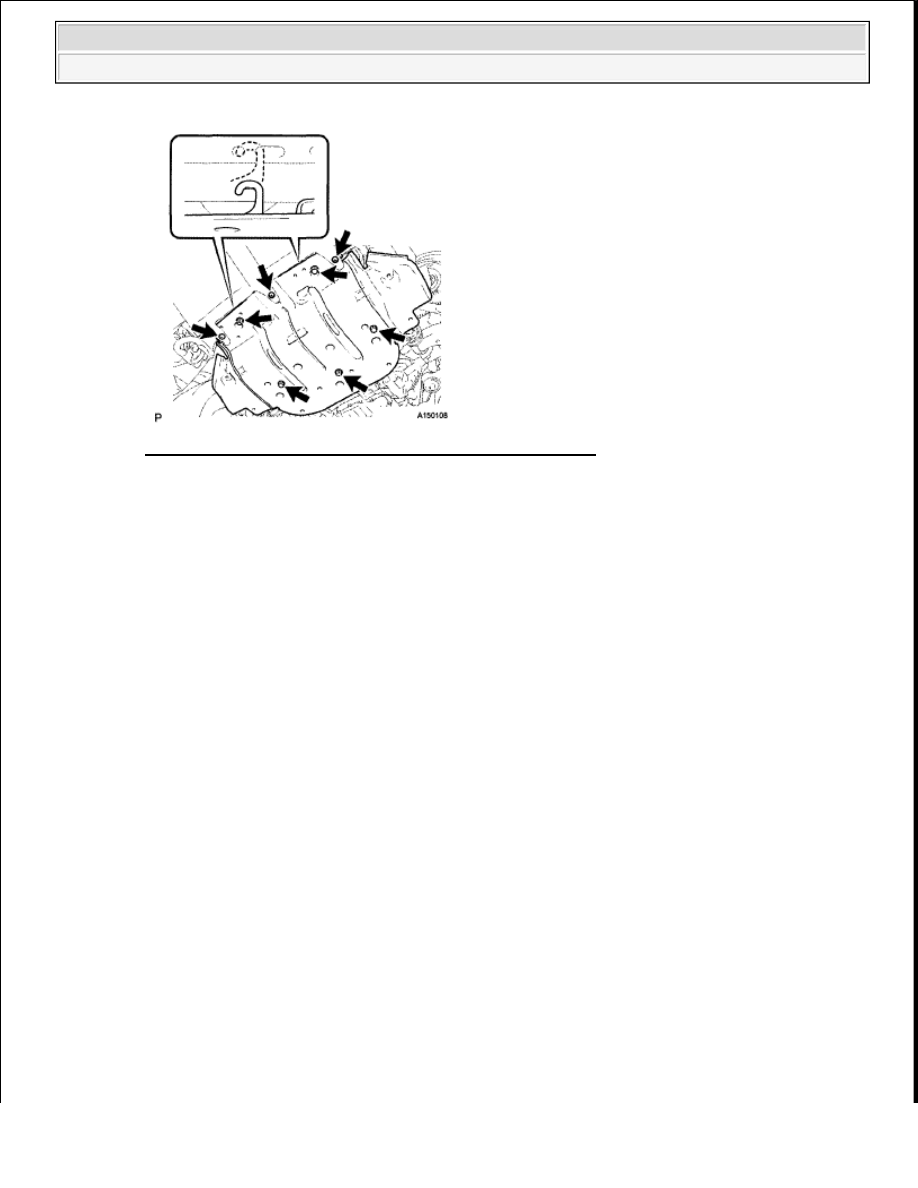

Fig. 13: Identifying Engine Under Cover Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 3 screws and 5 bolts

Torque: for bolt

29 N*m (296 kgf*cm, 21 ft.*lbf)

for screw

5.4 N*m (55 kgf*cm, 48 in.*lbf)

OIL PRESSURE SWITCH

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra

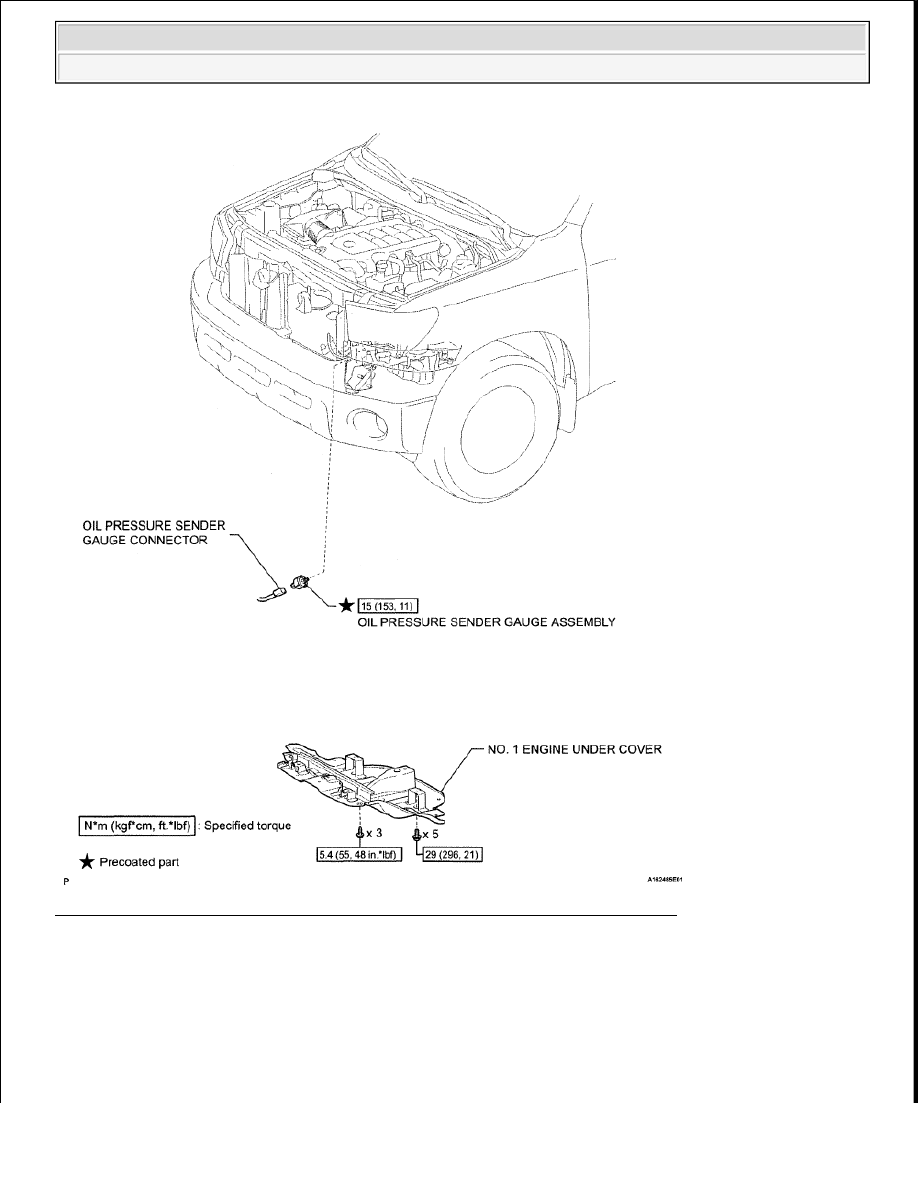

Fig. 14: Identifying Oil Pressure Switch Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1

INSPECT OIL PRESSURE SENDER GAUGE ASSEMBLY

a

Disconnect the sender gauge connector



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra

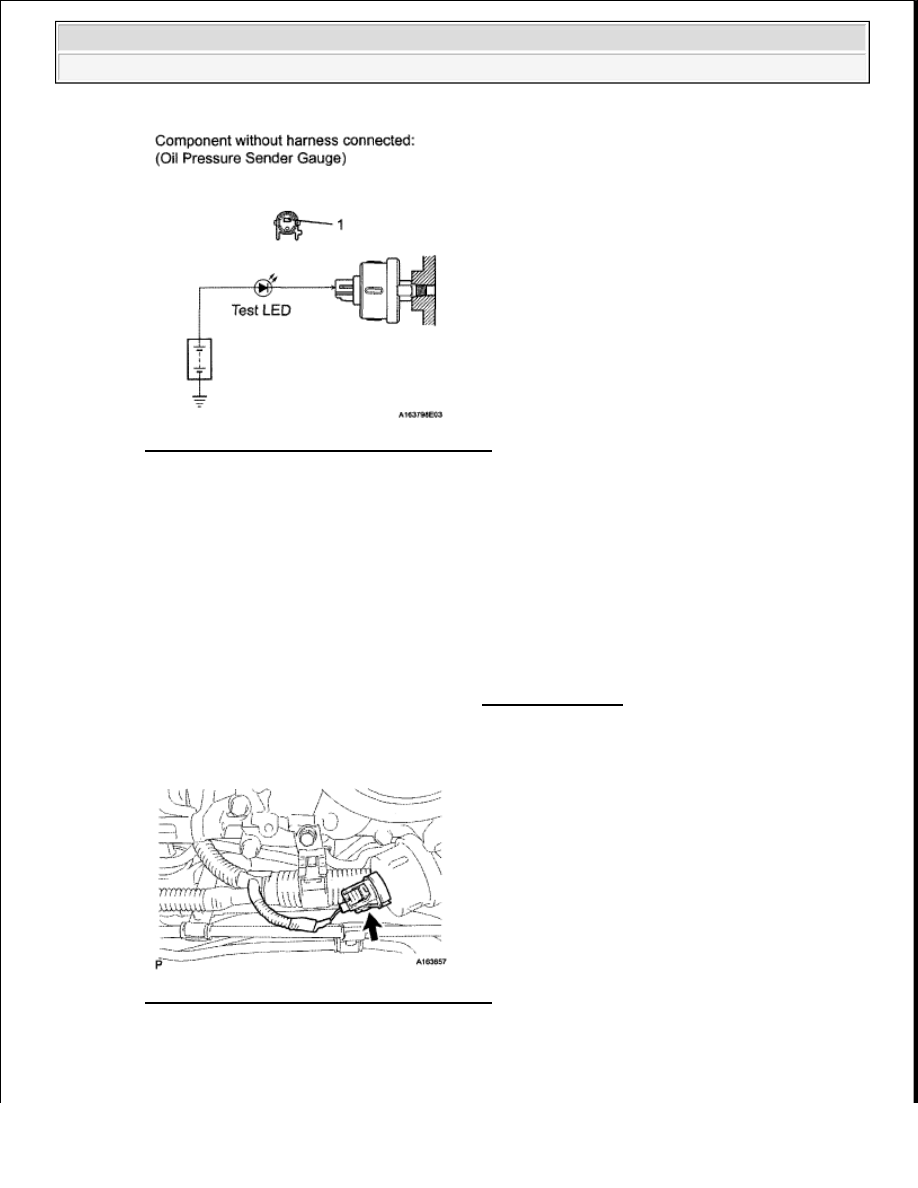

Fig. 15: Identifying Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Apply battery positive (+) voltage to the sender gauge terminal through a test LED

c

Check that the LED does not illuminate when the engine is stopped

d

Check that the LED flashes when the engine is running  The number of flashes varies with engine
speed

If the operation is not as specified, replace the oil pressure sender gauge assembly

REMOVAL

1

REMOVE NO. 1 ENGINE UNDER COVER (see REPLACEMENT )

2

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

a

Disconnect the sender gauge connector

Fig. 16: Identifying Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the oil pressure sender gauge



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 17: Identifying Oil Pressure Sender Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

a

Apply adhesive to 2 or 3 threads of the oil pressure sender gauge

Fig. 18: Applying Adhesive To Oil Pressure Sender Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Adhesive: Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

b

Install the oil pressure sender gauge

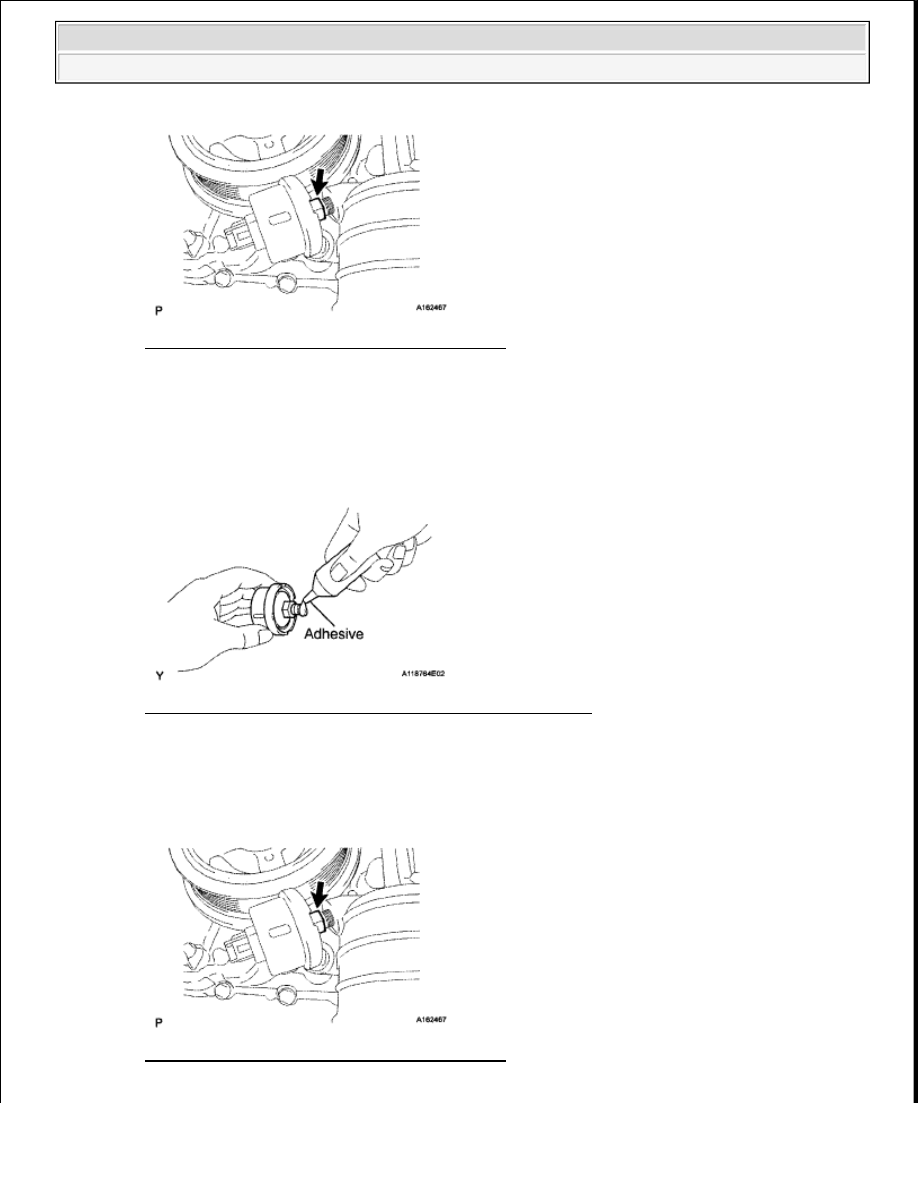

Fig. 19: Identifying Oil Pressure Sender Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra
