Fig. 1: Inspecting Oil Pressure
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the pressure is not as specified, check the oil pump (see INSPECTION )

e

Remove the oil pressure gauge

f

Install the oil pressure sender gauge (see INSTALLATION )

OIL AND OIL FILTER

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra

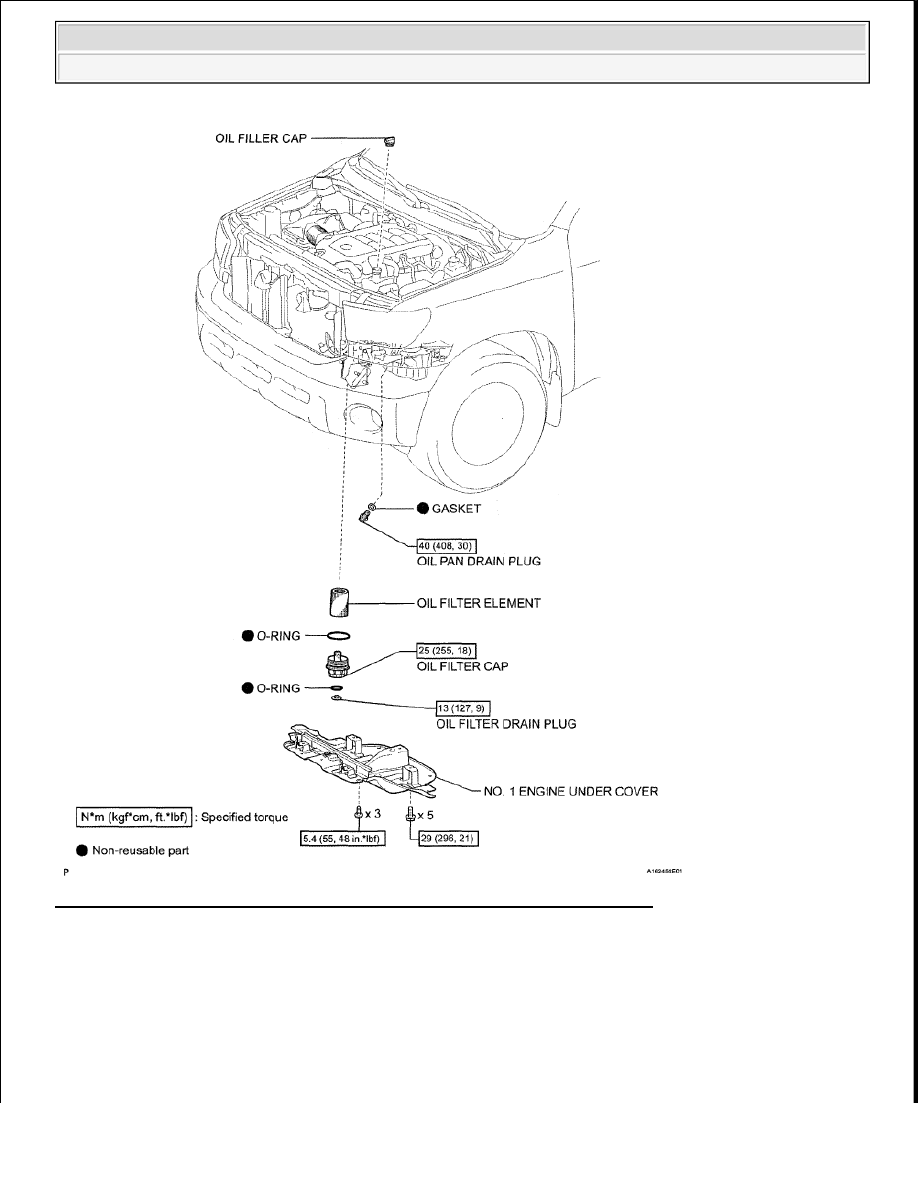

Fig. 2: Identifying Oil And Oil Filter Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

CAUTION:



Prolonged and repeated contact with engine oil will result in the
removal of natural oils from the skin, leading to dryness, irritation
and dermatitis. In addition, used engine oil contains potentially
harmful contaminants which may cause skin cancer.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra





























1

DRAIN ENGINE OIL

a

Remove the oil filler cap

b

Remove the oil pan drain plug and gasket, and drain the engine oil into a container

c

Install a new gasket and the oil pan drain plug

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)

2

REMOVE NO. 1 ENGINE UNDER COVER

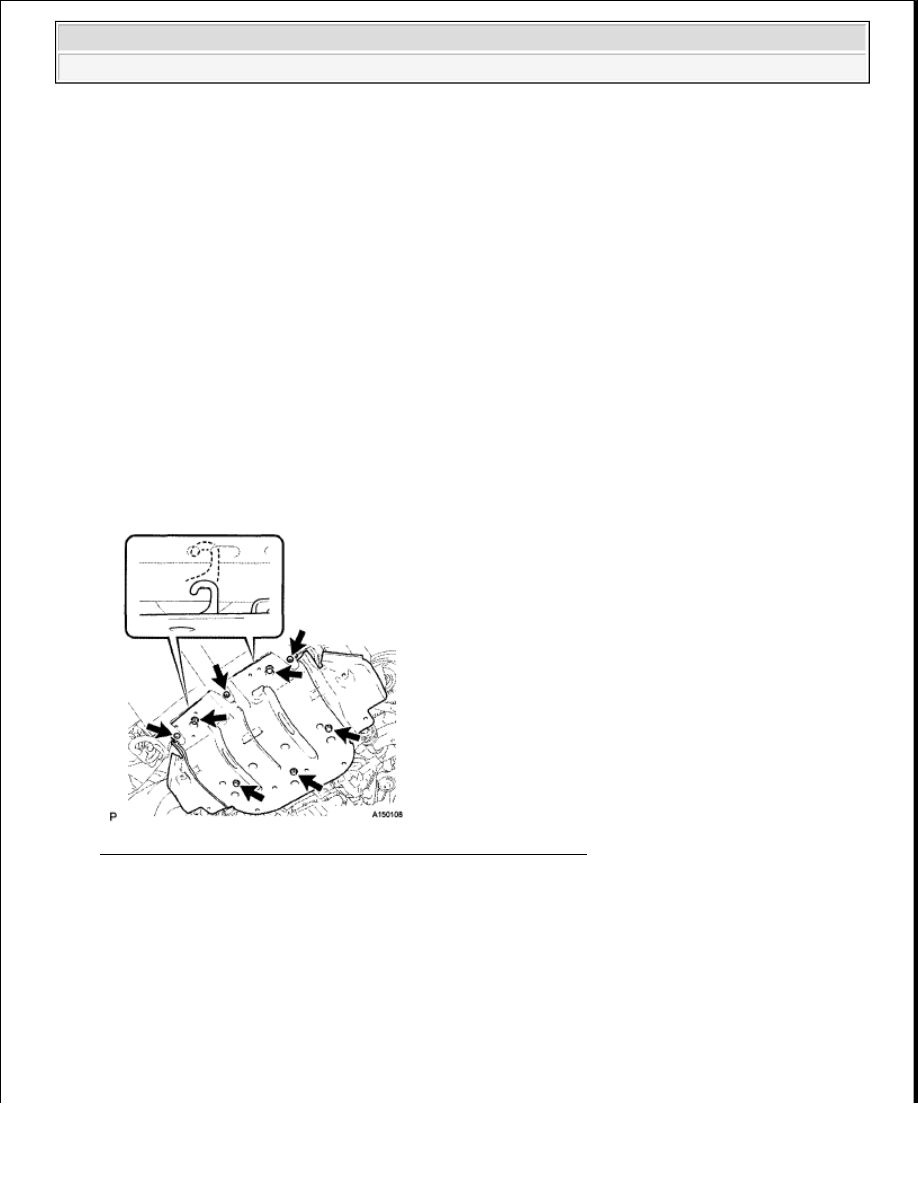

Fig. 3: Identifying No. 1 Engine Under Cover Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Remove the 3 screws and 5 bolts

b

Unhook the engine under cover from the vehicle body as shown in the illustration

3

REMOVE OIL FILTER ELEMENT

a

Connect a hose with an inside diameter of 15 mm (0 591 in ) to the pipe



Precautions should be taken when replacing engine oil to minimize
the risk of your skin making contact with used engine oil. Protective
clothing and gloves that cannot be penetrated by oil should be worn.
The skin should be washed with soap and water, or use waterless
hand cleaner, to remove any used engine oil thoroughly. Do not use
gasoline, thinner, or solvents.



In order to protect the environment, used oil and used oil filters must
be disposed of at designated disposal sites.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra

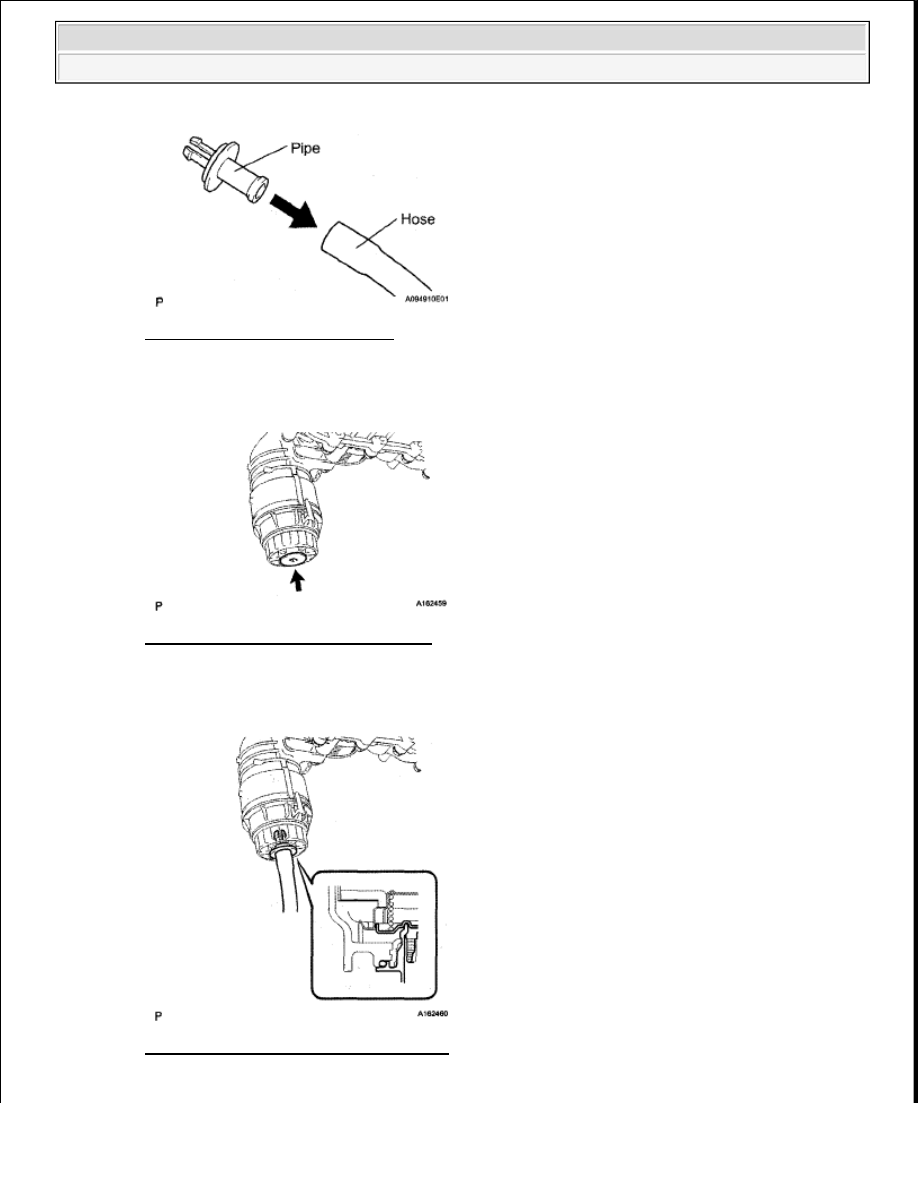

Fig. 4: Connecting Hose To Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the oil filter drain plug

Fig. 5: Locating Oil Filter Drain Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Install the pipe to the oil filter cap

Fig. 6: Installing Pipe To Oil Filter Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
