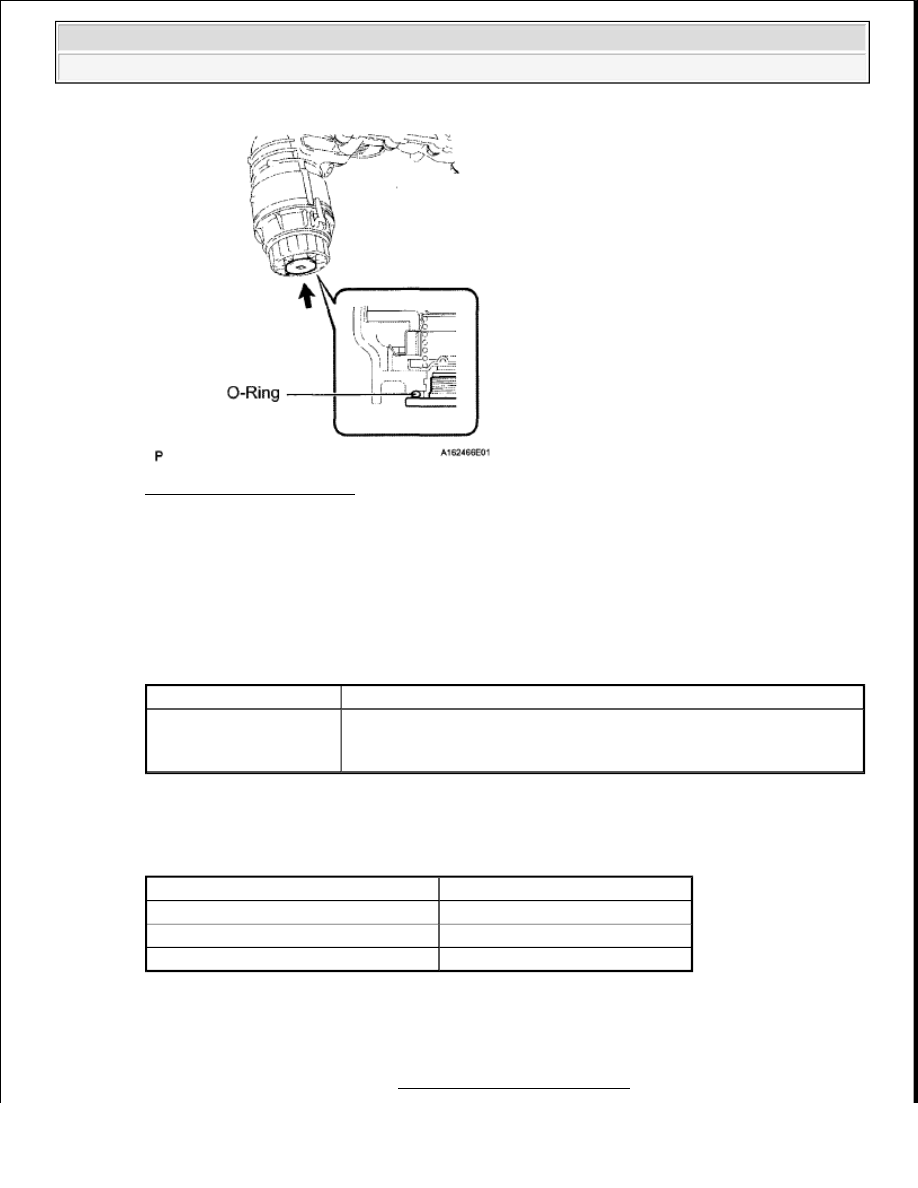

Fig. 12: Identifying O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. ADD ENGINE OIL

a. Add fresh oil.

Standard Oil Grade

STANDARD OIL GRADE SPECIFICATIONS STANDARD OIL GRADE
SPECIFICATIONS

Standard Oil Capacity

STANDARD OIL CAPACITY SPECIFICATIONS STANDARD OIL CAPACITY
SPECIFICATIONS

b. Install the oil filler cap.

6. INSPECT FOR OIL LEAK

a. Start the engine. Make sure that there are no oil leaks from the area that was worked on.

7. INSPECT ENGINE OIL LEVEL (See ON-VEHICLE INSPECTION )

Oil Grade

Oil Viscosity (SAE)

ILSAC multigrade engine

oil

0W-20

5W-20 (0W-20 is best choice for fuel economy and good starting in

cold weather.)

Item

Specified Condition

Drain and refill with oil filter change

7.0 liters (7.4 US qts, 6.2 lmp. qts)

Drain and refill without oil filter change 6.6 liters (7.0 US qts, 5.8 lmp. qts)
Dry fill

8.4 liters (8.9 US qts, 7.4 lmp. qts)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































8. INSTALL NO. 1 ENGINE UNDER COVER

a. Hook the engine under cover to the vehicle body as shown in the illustration.

b. Install the 3 screws and 5 bolts.

Torque: for bolt

29 N*m (296 kgf*cm, 21 ft.*lbf)

for screw

5.4 N*m (55 kgf*cm, 48 in.*lbf)

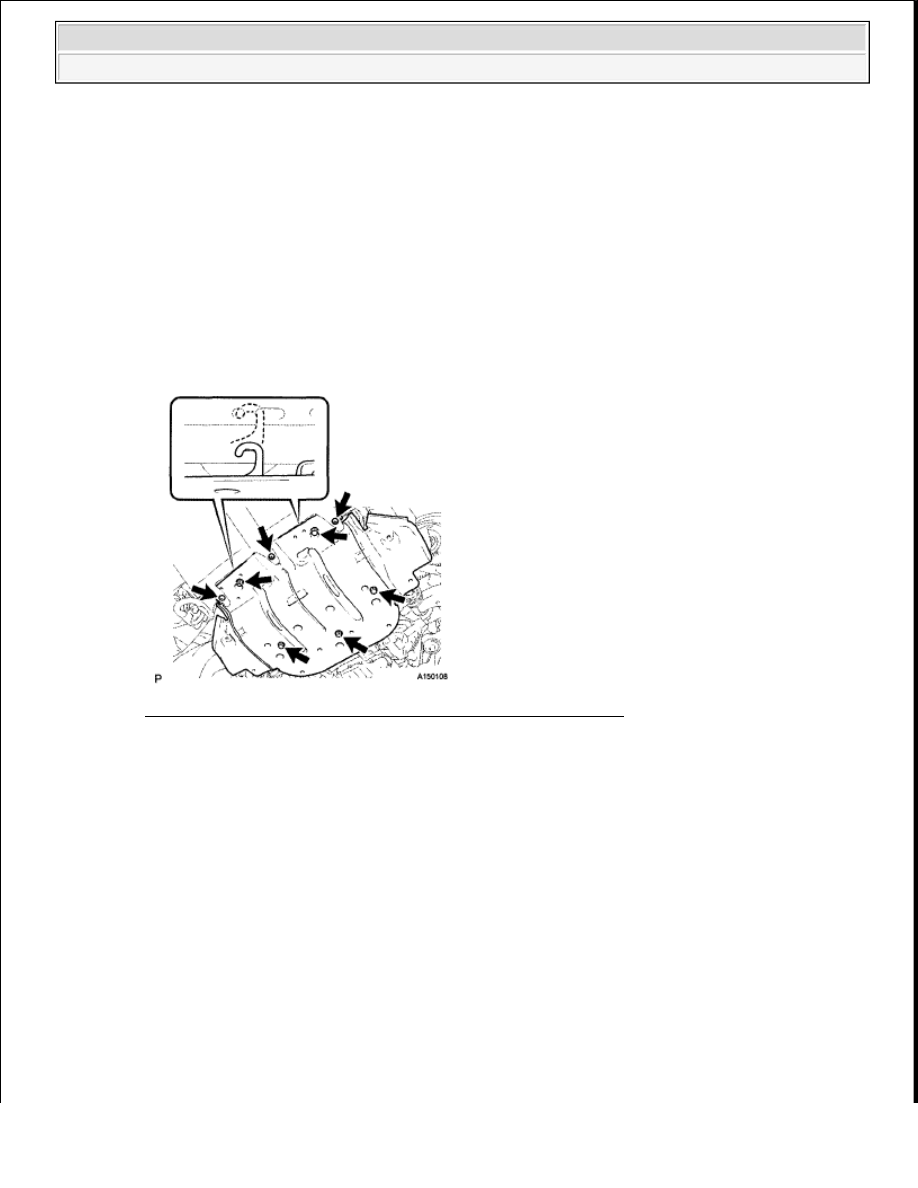

Fig. 13: Locating No. 1 Engine Under Cover Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OIL PRESSURE SWITCH

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

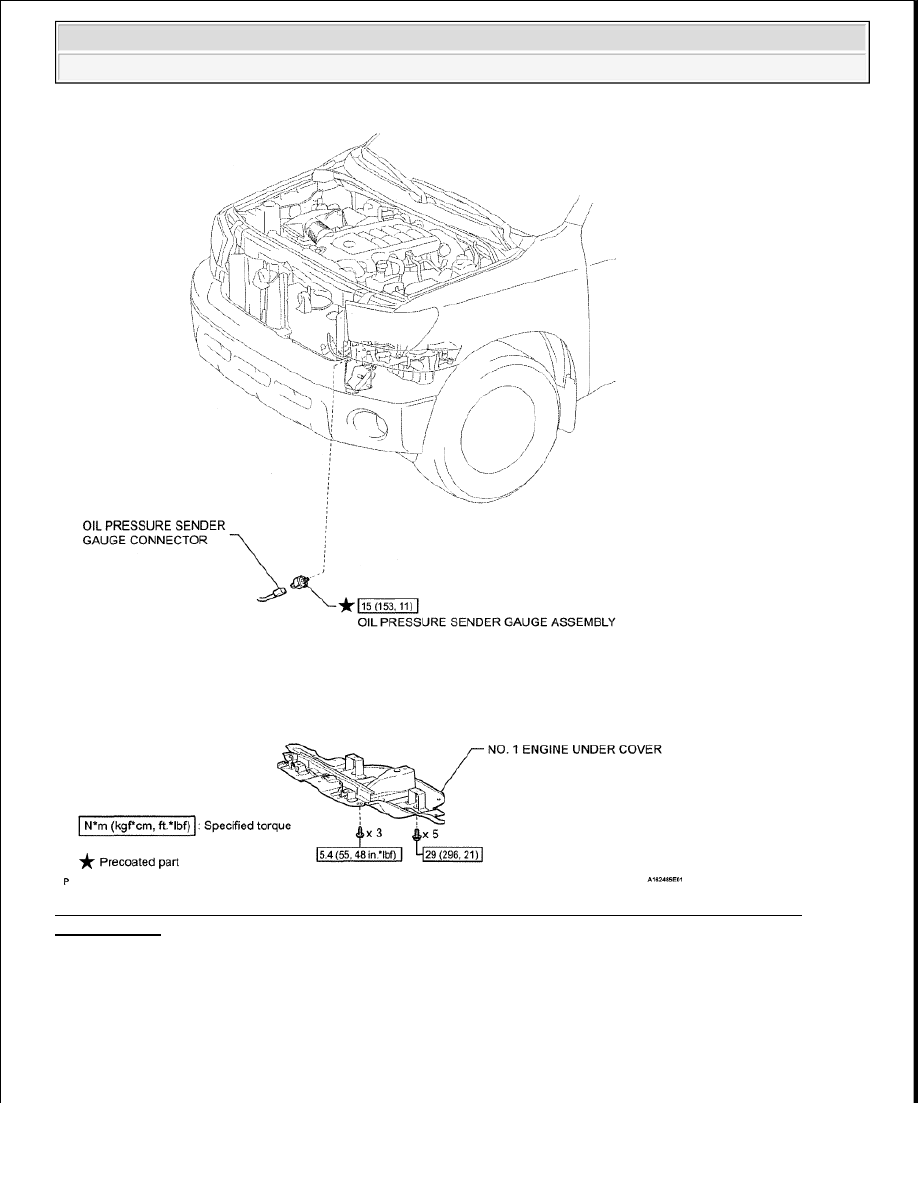

Fig. 14: Identifying Oil Pressure Sender Gauge Assembly And Related Components With Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1

INSPECT OIL PRESSURE SENDER GAUGE ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

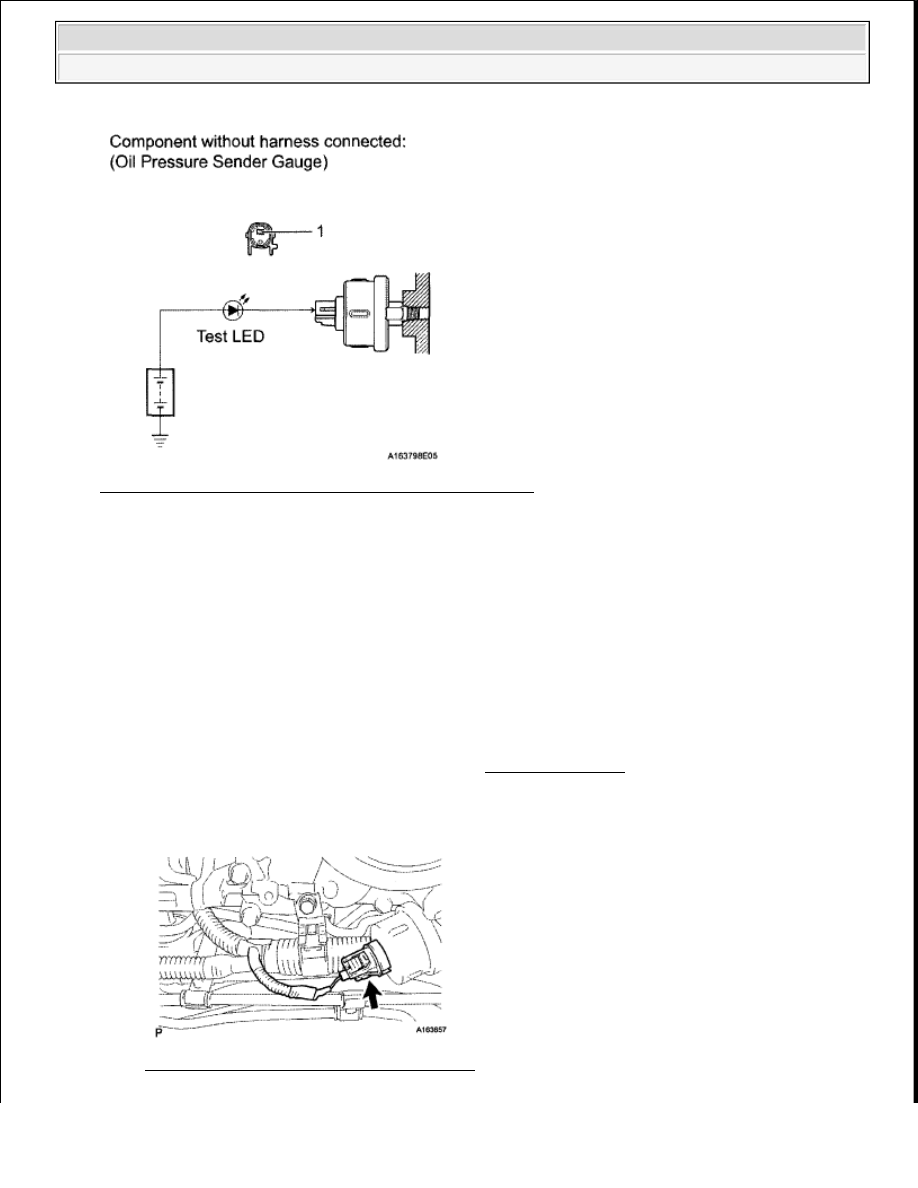

Fig. 15: Inspecting Oil Pressure Sender Gauge Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Disconnect the sender gauge connector

b

Apply battery positive (+) voltage to the sender gauge terminal through a test LED

c

Check that the LED does not illuminate when the engine is stopped

d

Check that the LED flashes when the engine is running  The number of flashes varies with engine
speed

If the operation is not as specified, replace the oil pressure sender gauge assembly

REMOVAL

1

REMOVE NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

2

REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

a

Disconnect the sender gauge connector

Fig. 16: Locating Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
