If the pressure is not as specified, check the oil pump (See INSPECTION ).

e. Remove the oil pressure gauge.

f. Install the oil pressure sender gauge (See REMOVAL ).

OIL AND OIL FILTER

COMPONENTS

Condition

Specified Condition

Idle

70 kPa (0.7 kgf/cm

2

 , 10.1 psi) or more

2500 RPM 220 kPa (2.2 kgf/cm

2

 , 32 psi) or more



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra

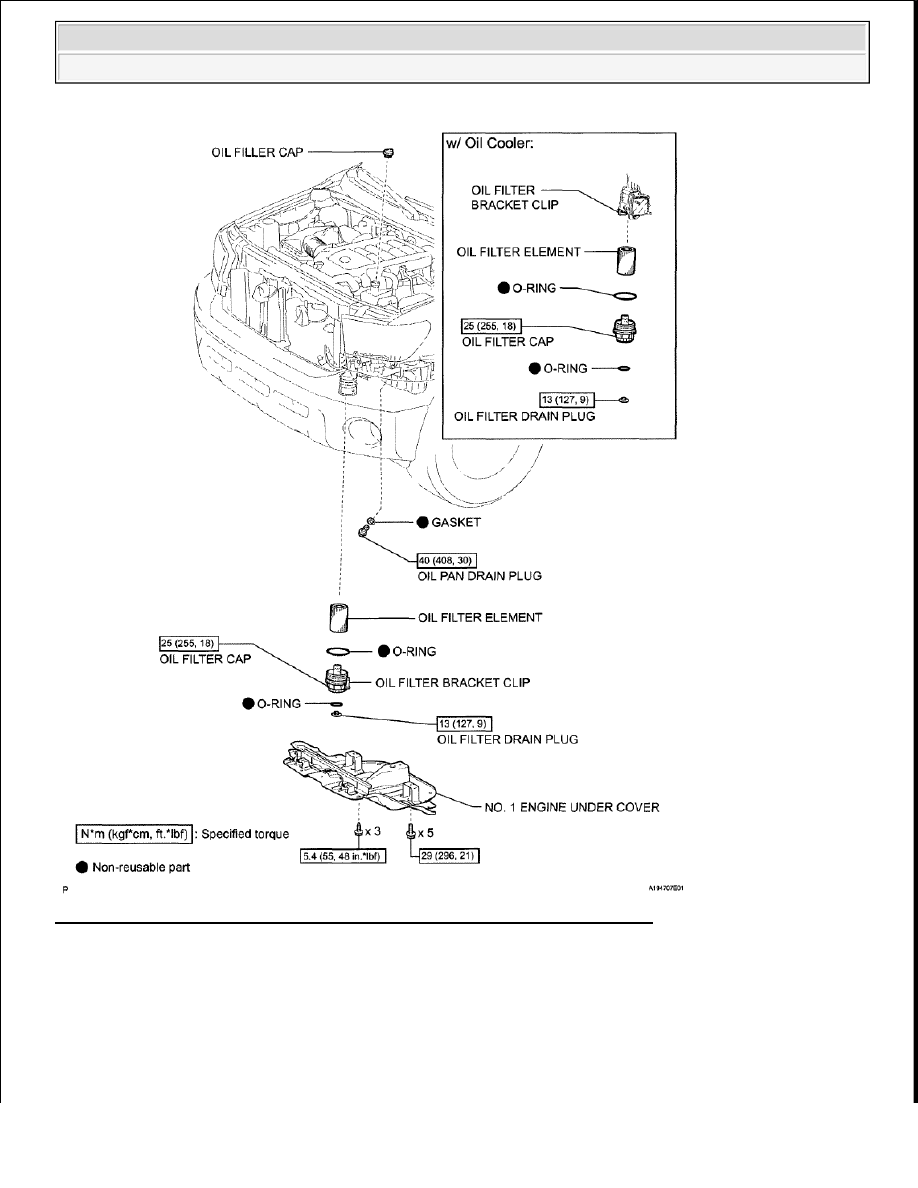

Fig. 2: Identifying Oil And Oil Filter Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

CAUTION:



Prolonged and repeated contact with engine oil will result in the
removal of natural oils from the skin, leading to dryness, irritation
and dermatitis. In addition, used engine oil contains potentially



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra





























1. DRAIN ENGINE OIL

a. Remove the oil filler cap.

b. Remove the oil pan drain plug and gasket, and drain the engine oil into a container.

c. Install a new gasket and the oil pan drain plug.

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)

2. REMOVE NO. 1 ENGINE UNDER COVER

a. Remove the 3 screws and 5 bolts.

b. Unhook the engine under cover from the vehicle body as shown in the illustration.

Fig. 3: Locating No. 1 Engine Under Cover Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE OIL FILTER ELEMENT

a. Connect a hose with an inside diameter of 15 mm (0.591 in.) to the pipe.

harmful contaminants which may cause skin cancer.



Precautions should be taken when replacing engine oil to minimize
the risk of your skin making contact with used engine oil. Protective
clothing and gloves that cannot be penetrated by oil should be worn.
The skin should be washed with soap and water, or use waterless
hand cleaner, to remove any used engine oil thoroughly. Do not use
gasoline, thinners, or solvents.



In order to protect the environment, used oil and used oil filters must
be disposed of at designated disposal sites.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra





























Fig. 4: Connecting Hose To Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the oil filter drain plug.

Fig. 5: Locating Oil Filter Drain Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the pipe to the oil filter cap.

HINT:

Use a container to catch the draining oil.

NOTE:

If the O-ring is removed with the drain plug, install the O-ring
together with the pipe.
