Toyota Tundra. Manual - part 2280

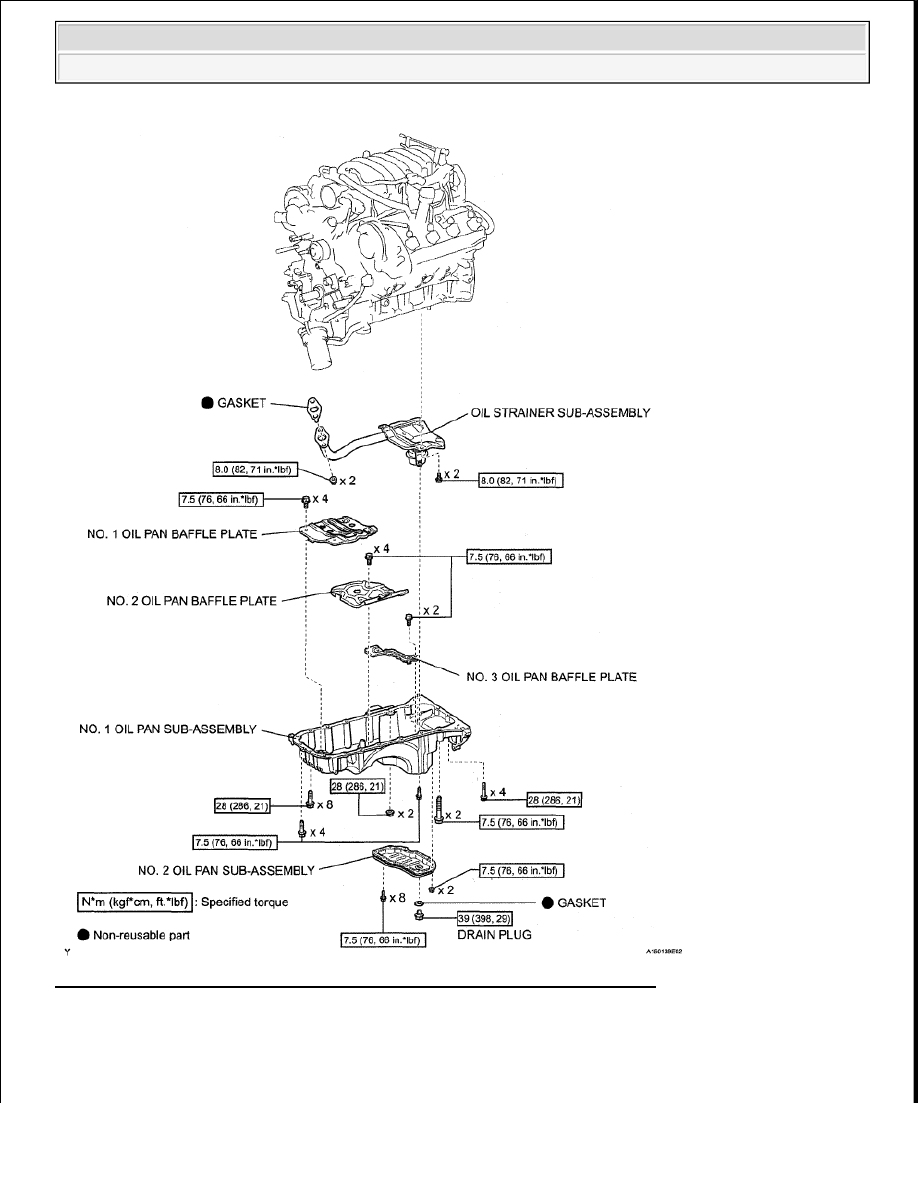

Fig. 14: Identifying Oil Pump Components (1 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra

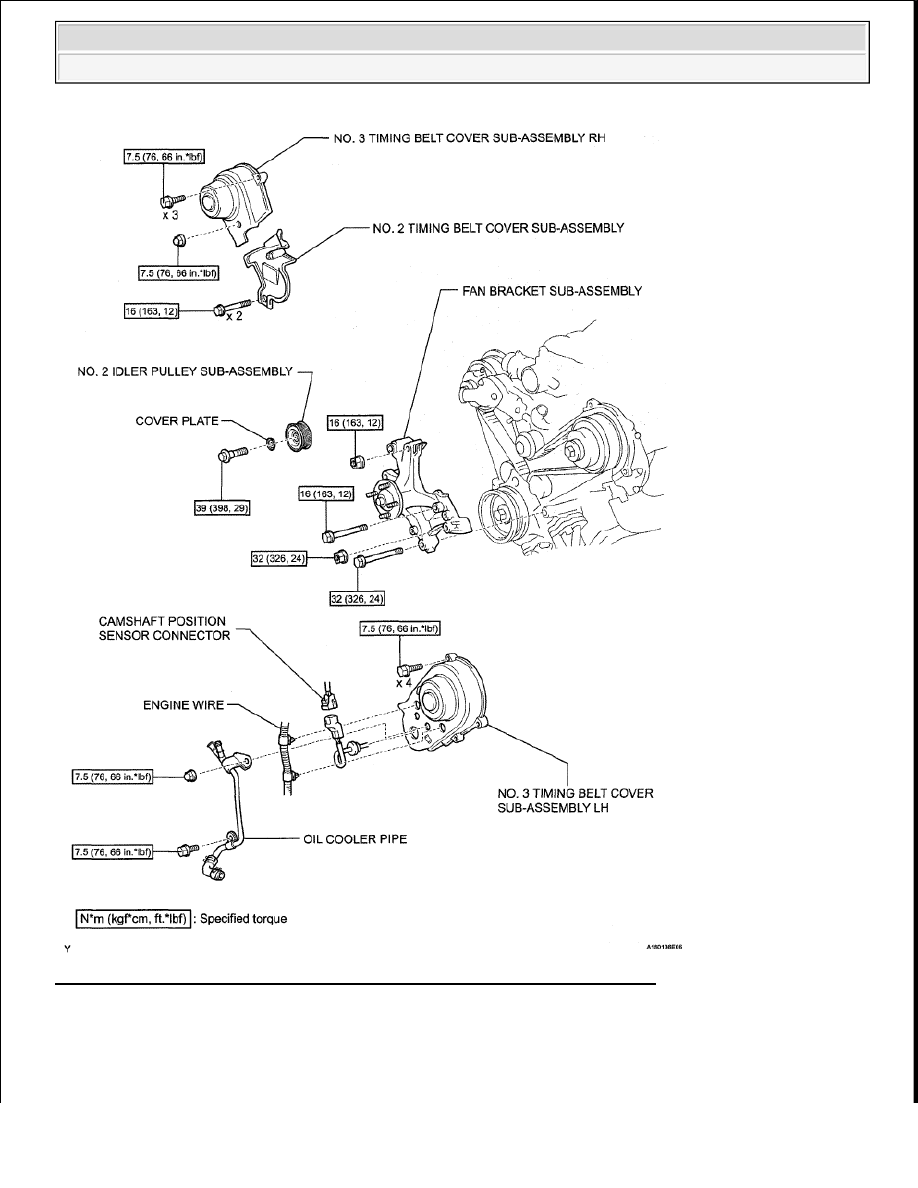

Fig. 15: Identifying Oil Pump Components And Torque Specifications (2 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra

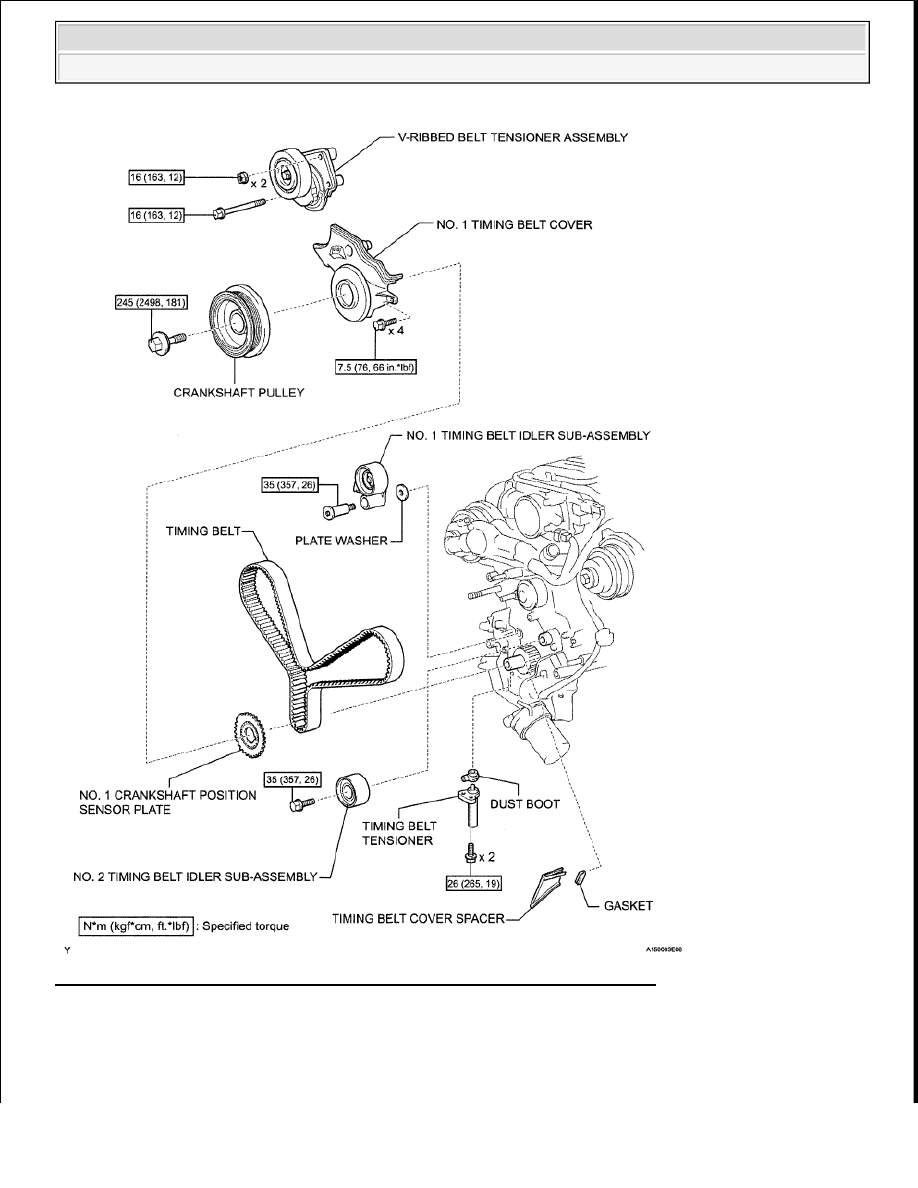

Fig. 16: Identifying Oil Pump Components And Torque Specifications (3 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra

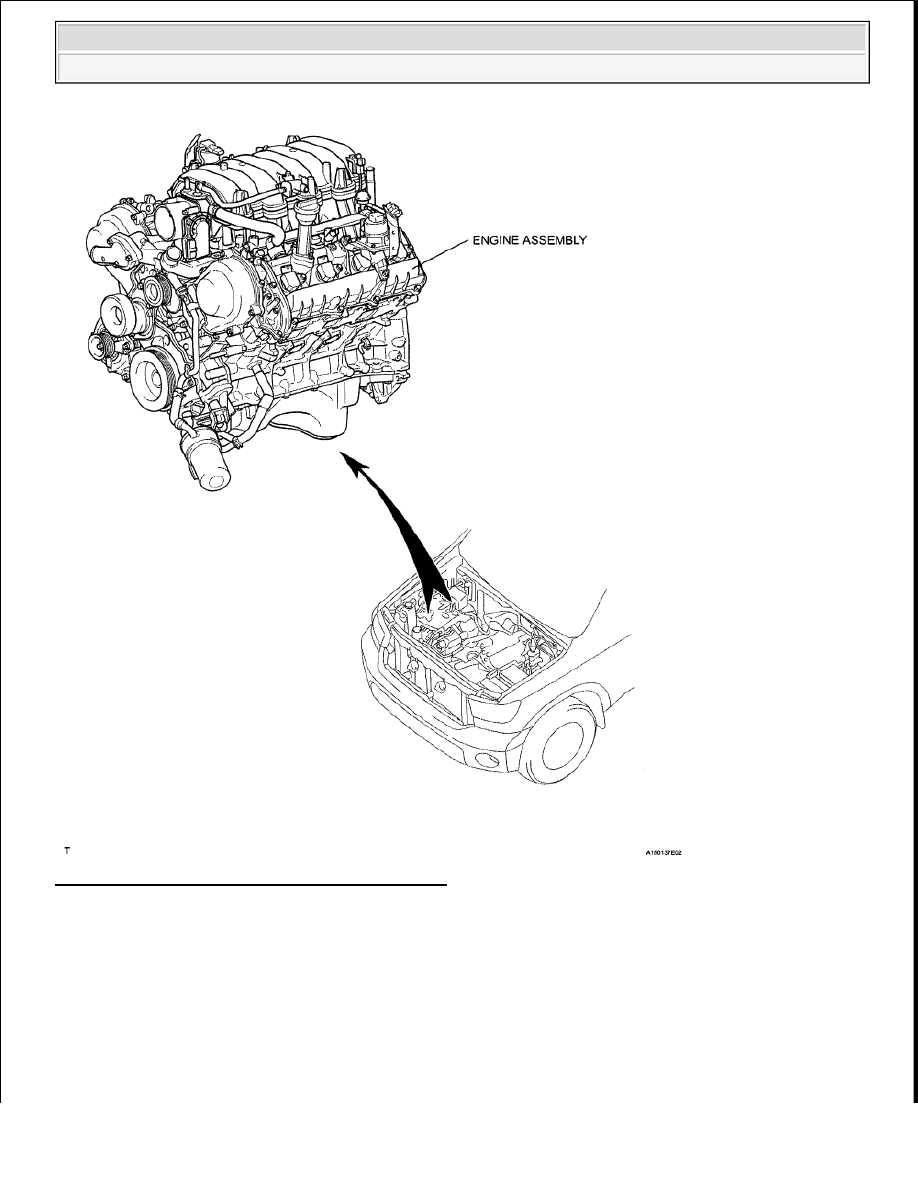

Fig. 17: Identifying Oil Pump Components And Torque Specifications (4 Of 6)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra
