1. DRAIN ENGINE OIL

a. Remove the oil filler cap.

b. Remove the oil drain plug and gasket, and drain the engine oil into a container.

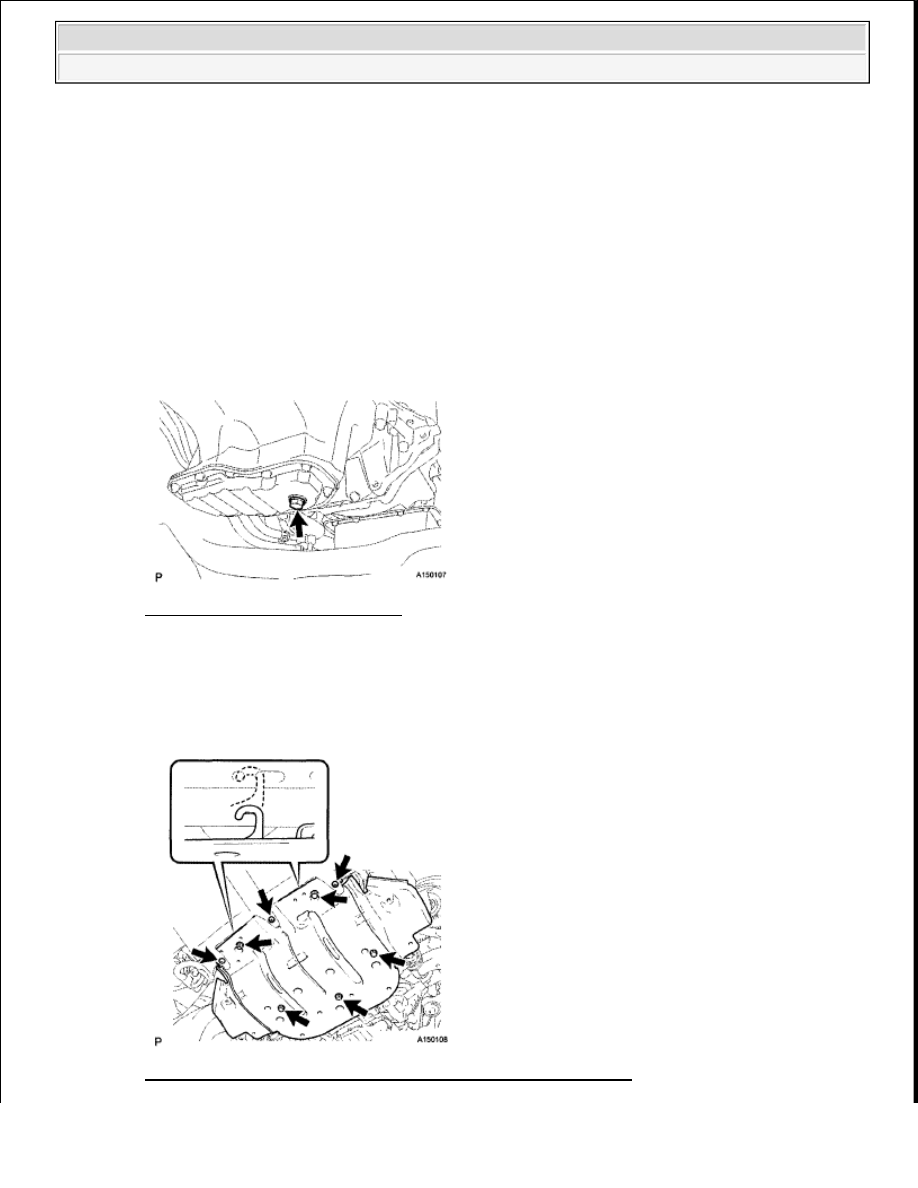

Fig. 3: Identifying Oil Drain Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE NO. 1 ENGINE UNDER COVER

a. Remove the 3 screws and 5 bolts.

b. Unhook the engine under cover from the vehicle body as shown in the illustration.

Fig. 4: Identifying No. 1 Engine Under Cover Screws And Bolts

the risk of your skin making contact with used engine oil. Protective
clothing and gloves that cannot be penetrated by oil should be worn.
The skin should be washed with soap and water, or use waterless
hand cleaner, to remove any used engine oil thoroughly. Do not use
gasoline, thinners, or solvents.



In order to protect the environment, used oil and used oil filters must
be disposed of at designated disposal sites.



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra





























Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE OIL FILTER ASSEMBLY

a. Using SST, remove the oil filter.

SST 09228-07501

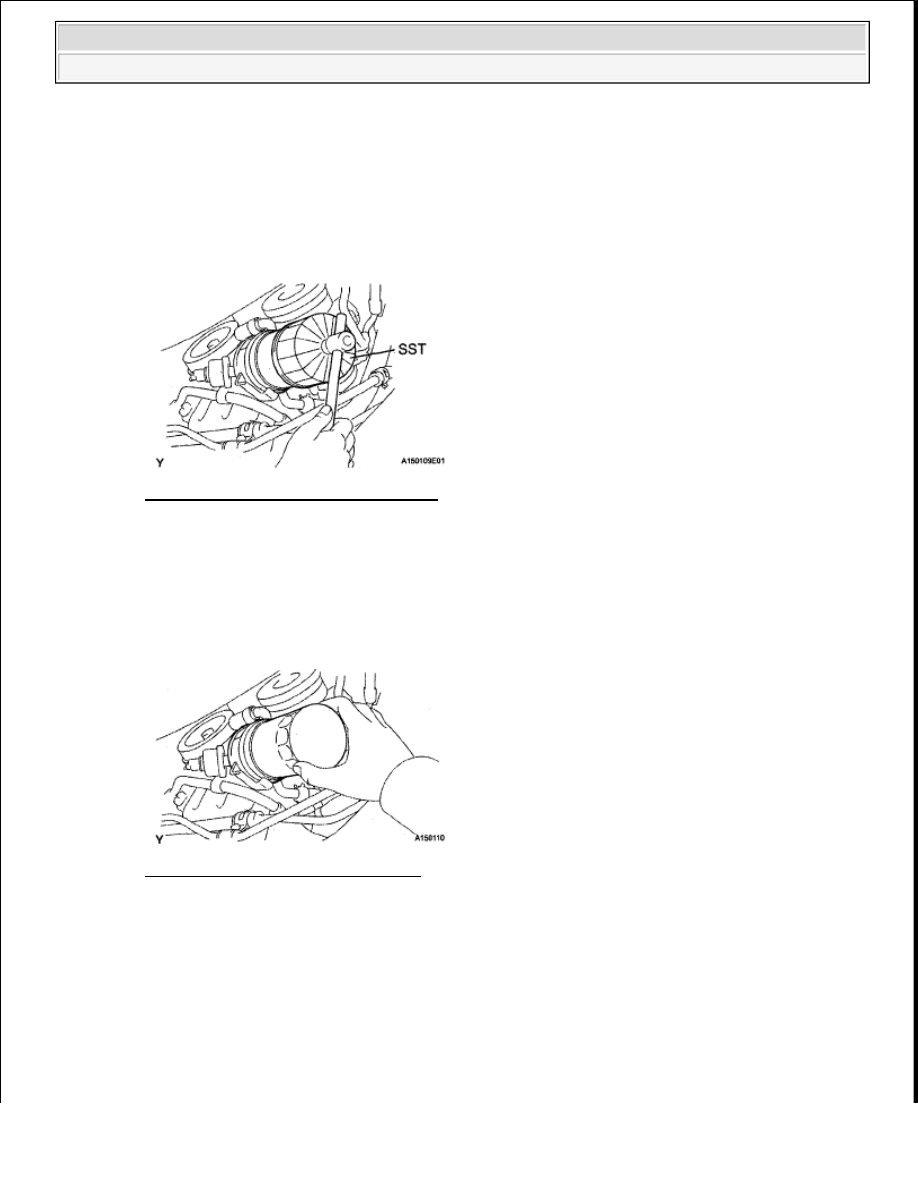

Fig. 5: Removing Oil Filter Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL OIL FILTER ASSEMBLY

a. Clean and check the oil filter installation surface.

b. Apply clean engine oil to the gasket of a new oil filter.

c. Lightly screw the oil filter into place by hand. Tighten it until the gasket contacts the seat.

Fig. 6: Installing Oil Filter By Hand
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using SST, tighten the oil filter. Depending on the work space available, choose from the

following.

SST 09228-07501

1. If enough space is available, use a torque wrench to tighten the oil filter.

Torque: 17 N*m (173 kgf*cm, 13 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra





























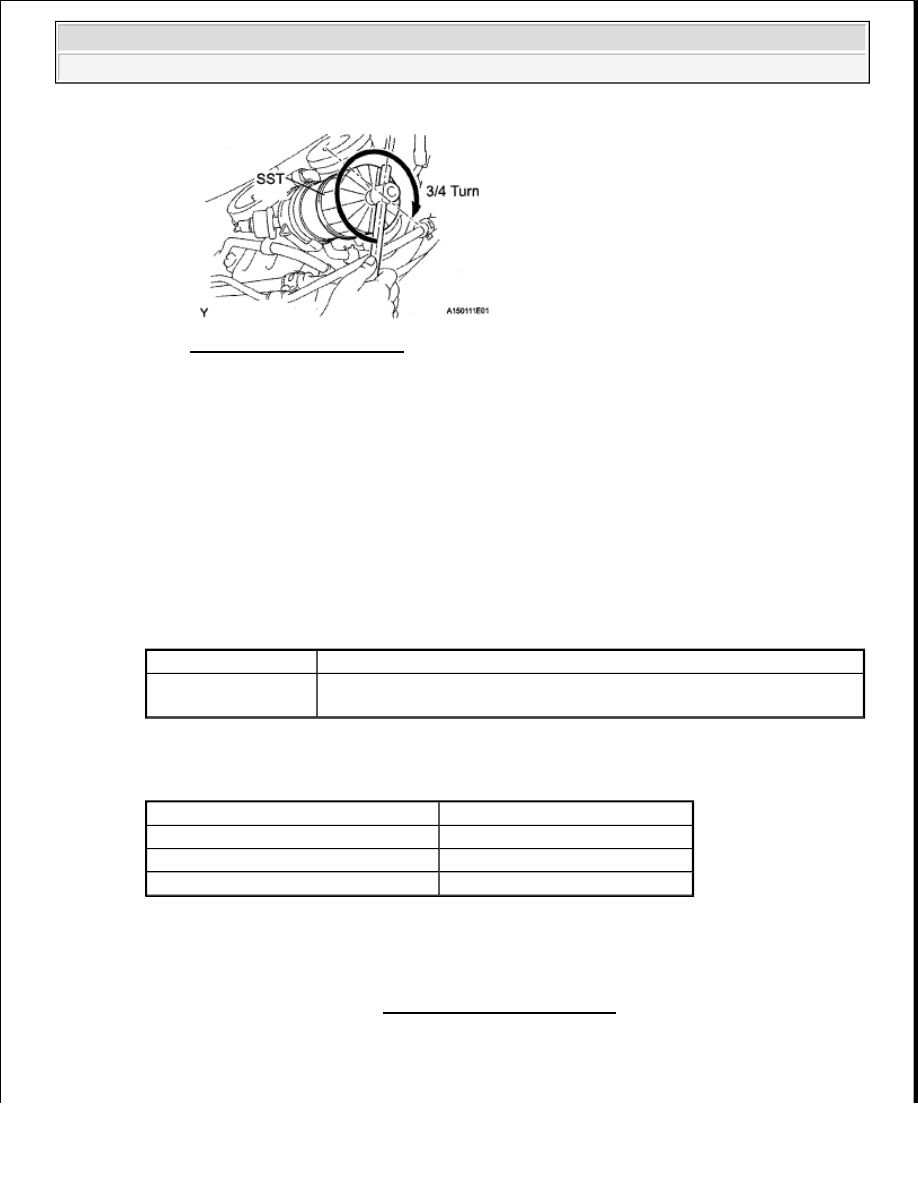

Fig. 7: Tightening Oil Filter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. If enough space is not available to use a torque wrench, tighten the oil filter a 3/4 turn by

hand or with a common wrench.

5. ADD ENGINE OIL

a. Install a new gasket and the drain plug.

Torque: 39 N*m (398 kgf*cm, 29 ft.*lbf)

b. Add new oil.

Standard engine oil

ENGINE OIL SPECIFICATION

Standard oil capacity

ENGINE OIL CAPACITY SPECIFICATION

c. Install the oil filler cap.

6. INSPECT FOR OIL LEAK

a. Start the engine. Make sure that there are no oil leaks from the area that was worked on.

7. CHECK ENGINE OIL LEVEL (see ON-VEHICLE INSPECTION )

8. INSTALL NO. 1 ENGINE UNDER COVER

a. Hook the engine under cover onto the vehicle body as shown in the illustration.

b. Install the 3 screws and 5 bolts.

Oil grade

Oil Viscosity (SAE)

ILSAC multigrade

engine oil

5W-30 (5W-30 is the best choice for this vehicle for good fuel economy

and good starting in cold weather.)

Item

Specified Condition

Drain and refill with oil filter change 6.2 liters (6.6 US qts, 5.5 Imp. qts)

Drain and refill without oil filter change 5.7 liters (6.0 US qts, 5.0 Imp. qts)

Dry fill

7.1 liters (7.5 US qts, 6.2 Imp. qts)



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra





























Torque:

for bolt

29 N*m (296 kgf*cm, 21 ft.*lbf)

for screw

5.4 N*m (55 kgf*cm, 48 in.*lbf)

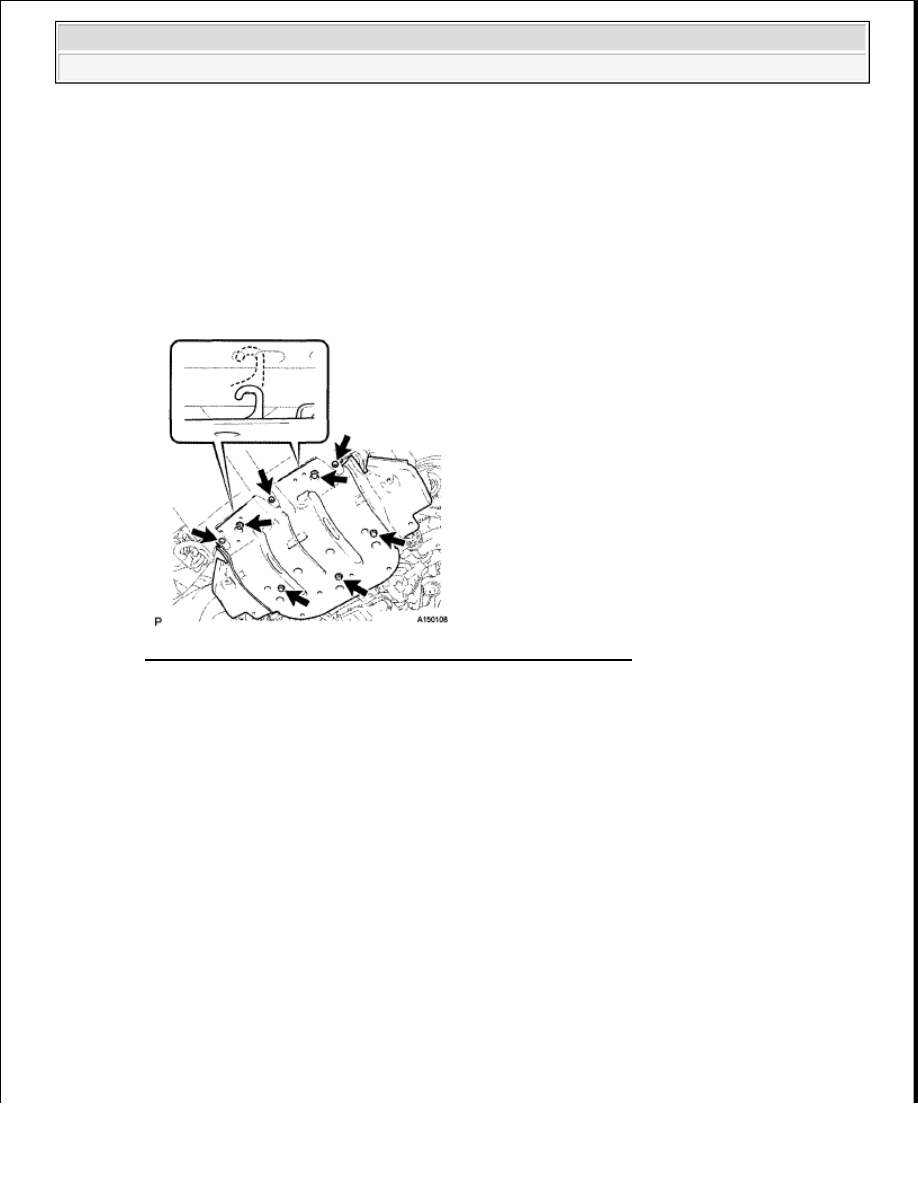

Fig. 8: Identifying No. 1 Engine Under Cover Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OIL PRESSURE SWITCH

COMPONENTS
