5. CHECK ENGINE OIL LEVEL (see ON-VEHICLE INSPECTION )

6. INSPECT FOR OIL LEAK

7. INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

8. INSTALL V-BANK COVER (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Lubrication (1GR-FE) - Tundra































2009 ENGINE

Lubrication (2UZ-FE) - Tundra

LUBRICATION SYSTEM

ON-VEHICLE INSPECTION

1. CHECK ENGINE OIL QUALITY

a. Check the oil for deterioration, water contamination, discoloration or thinning.

If the quality is visibly poor, replace the oil and filter (see REPLACEMENT ).

2. CHECK ENGINE OIL LEVEL

a. Warm up the engine, then stop the engine and wait for 5 minutes.

b. Check that the engine oil level is between the low level and full level marks on the dipstick.

If low, check for leakage and add oil up to the full level mark.

3. INSPECT AND ADJUST OIL PRESSURE

a. Remove the oil pressure sender gauge (see ON-VEHICLE INSPECTION ).

b. Install the oil pressure gauge.

c. Warm up the engine.

d. Inspect the oil pressure.

Standard oil pressure

INSPECT AND ADJUST OIL PRESSURE SPECIFICATION

NOTE:

Do not fill engine oil above the full level mark.

Condition

Specified Condition

Idle

29 kPa (0.3 kgf/cm

2

 , 4.2 psi) or more

3000 rpm 294 to 588 kPa (3.0 to 6.0 kgf/cm

2

 , 43 to 85 psi)



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra























































Fig. 1: Inspecting Oil Pressure
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the pressure is not as specified, check the oil pump (see INSPECTION ).

e. Remove the oil pressure gauge.

f. Install the oil pressure sender gauge (see INSTALLATION ).

OIL AND OIL FILTER

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Lubrication (2UZ-FE) - Tundra

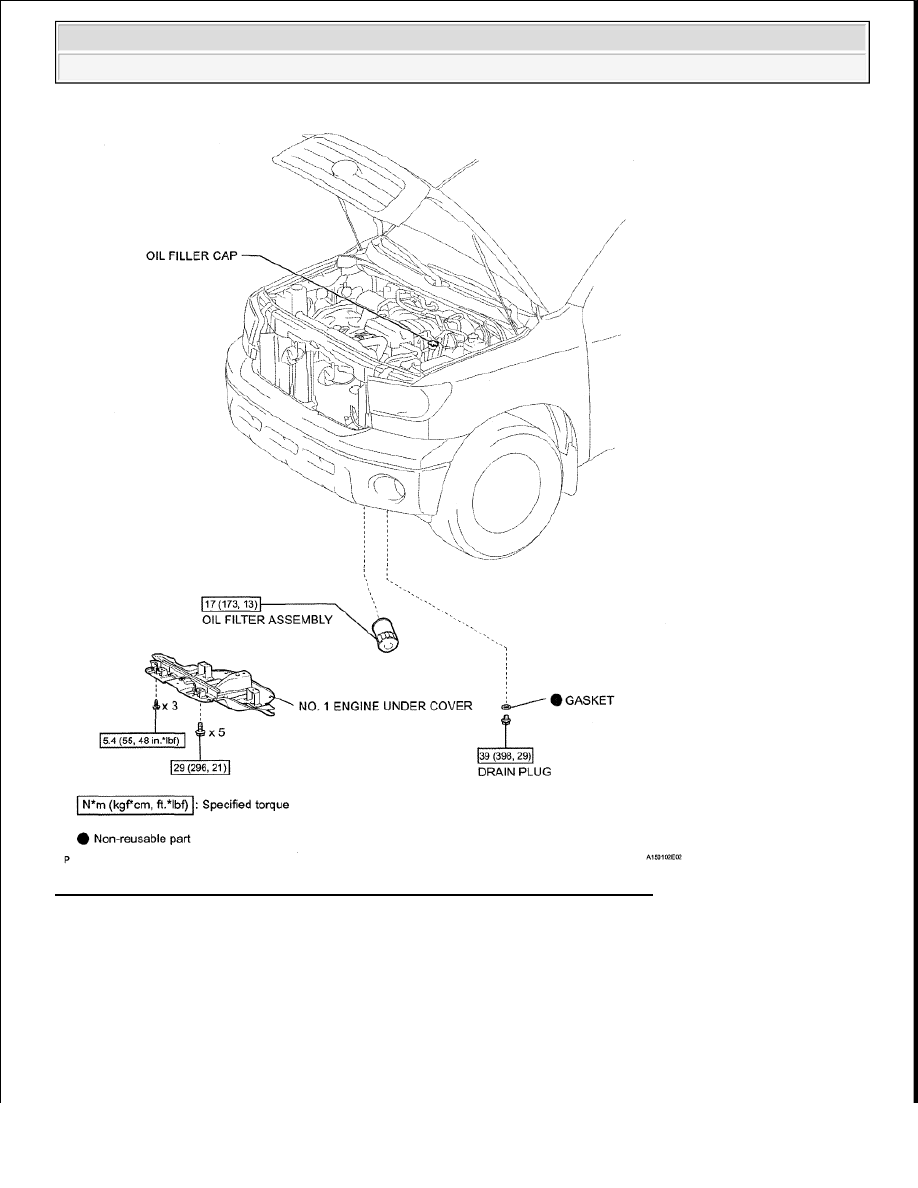

Fig. 2: Identifying Oil And Oil Filter Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

CAUTION:



Prolonged and repeated contact with engine oil will result in the
removal of natural oils from the skin, leading to dryness, irritation
and dermatitis. In addition, used engine oil contains potentially
harmful contaminants which may cause skin cancer.



Precautions should be taken when replacing engine oil to minimize
