6. Disconnect the throttle sensor connector.

7. Disconnect the oil pressure sender gauge connector.

8. Disconnect the 7 clamps.

Fig. 228: Locating Engine Wire Connectors - RH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Engine Rear Side:

1. Disconnect the 2 air switching valve connectors.



2009 Toyota Tundra

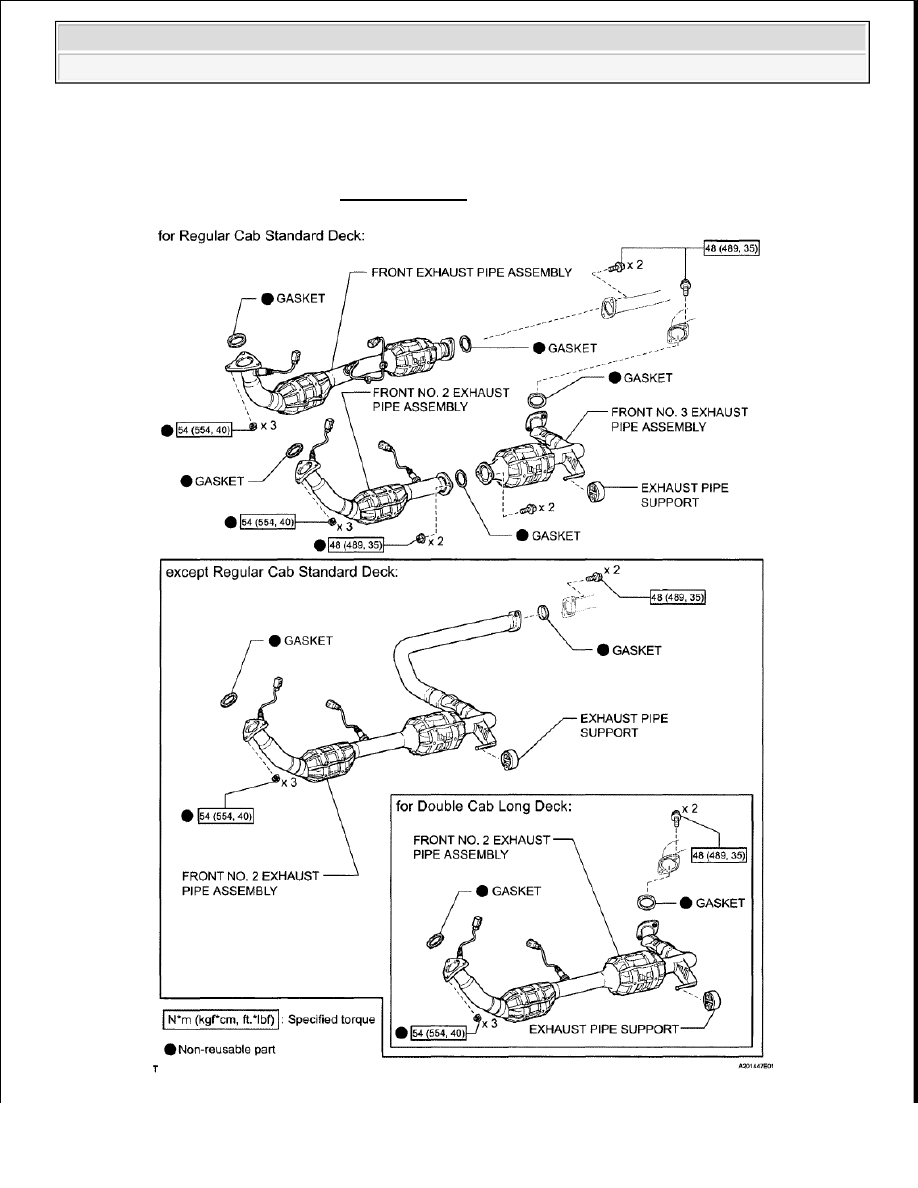

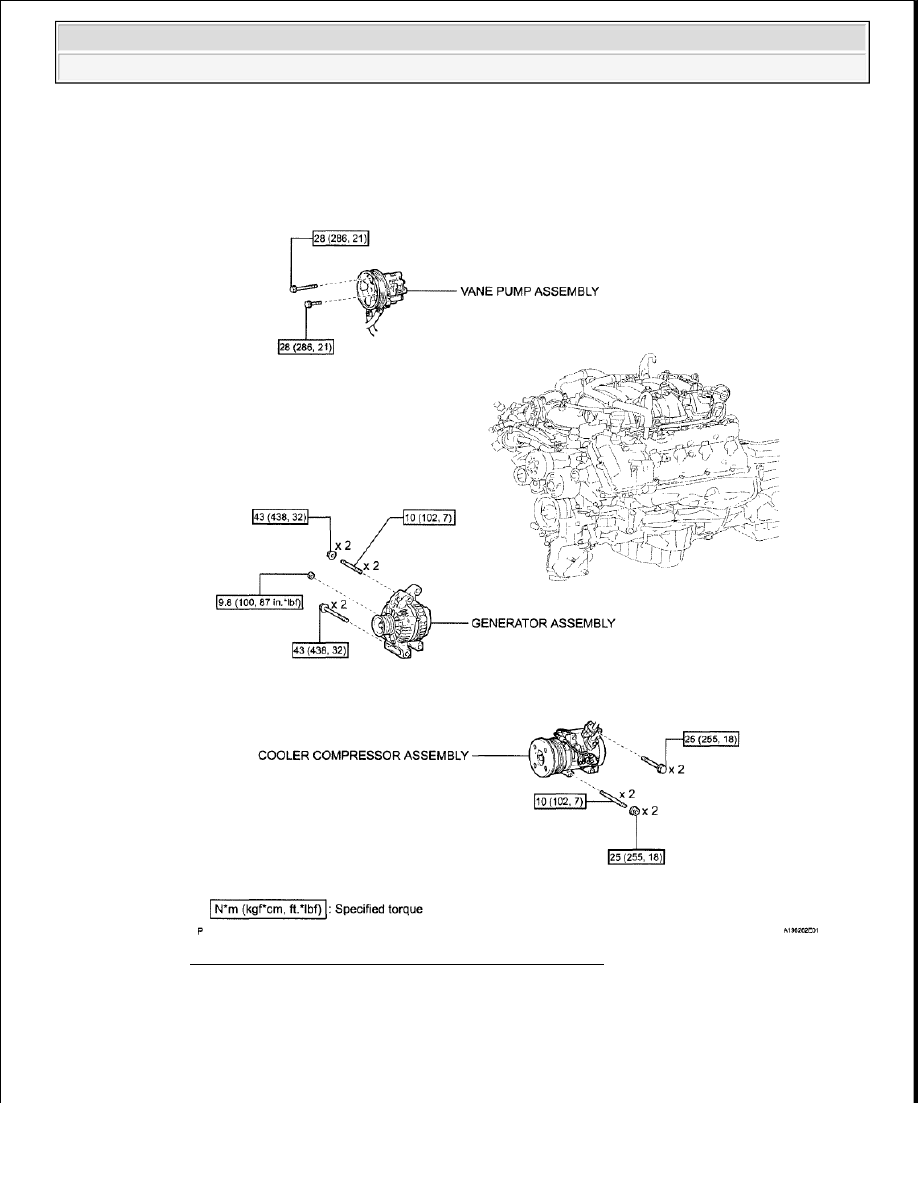

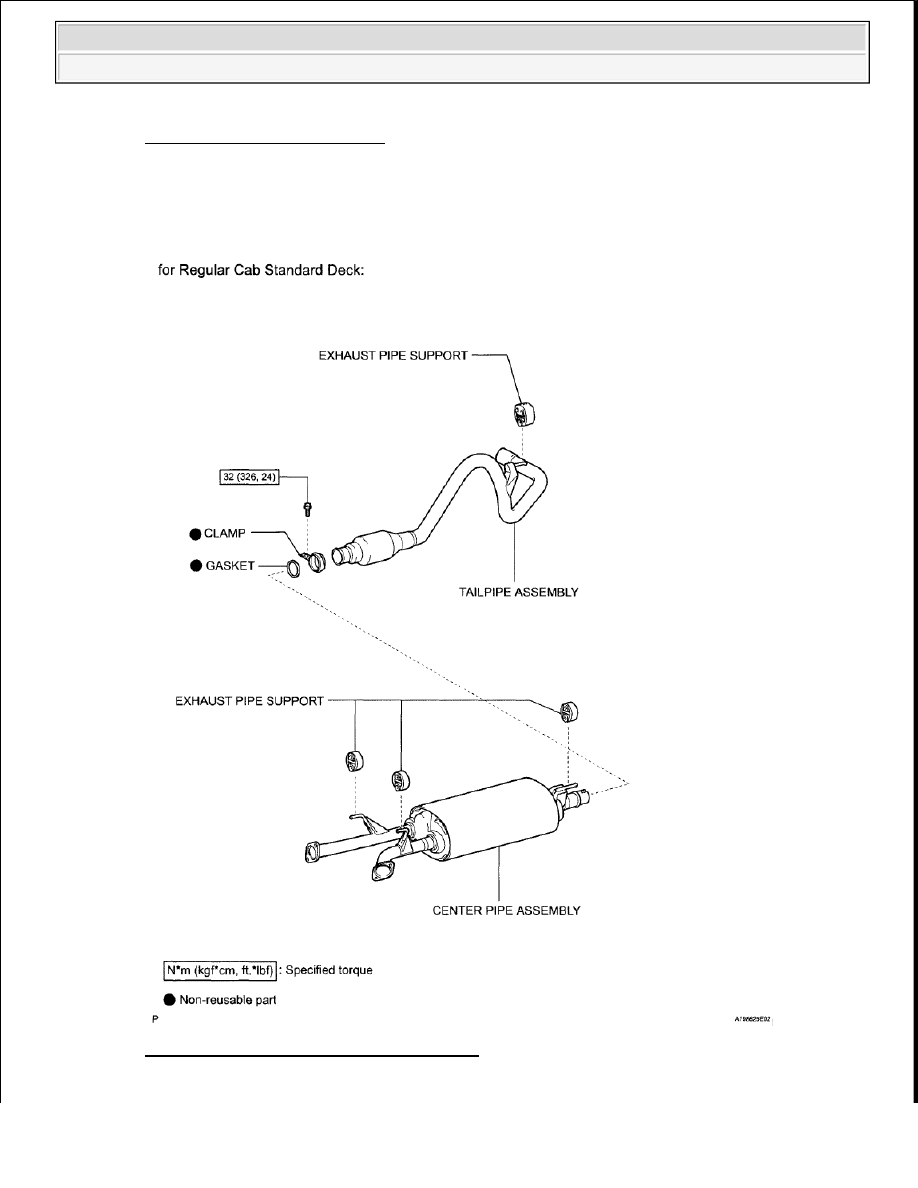

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 229: Locating Air Switching Valve Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Disconnect the 5 clamps.

3. Remove the 3 bolts and disconnect the 3 wires.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































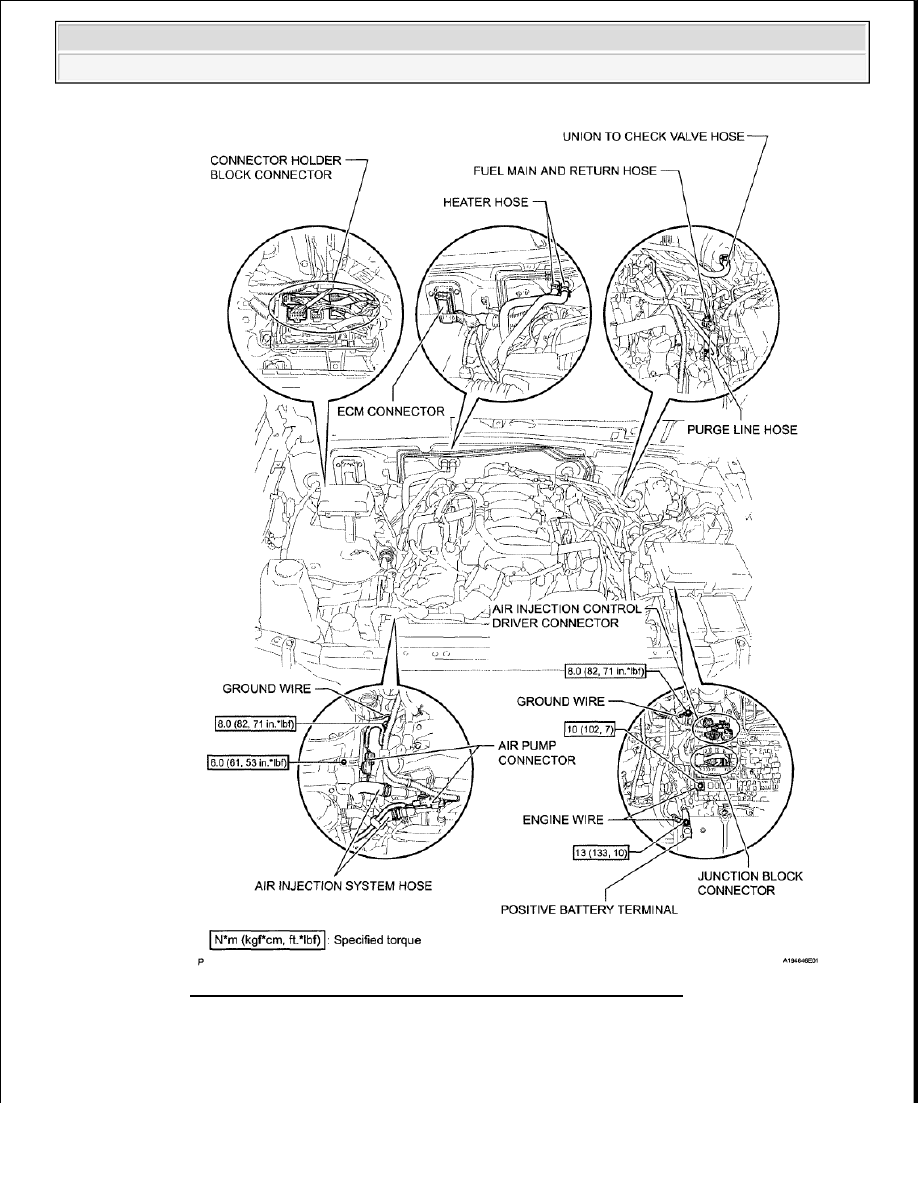

d. Remove the engine wire.

2. REMOVE FUEL TUBE SUB-ASSEMBLY

a. Remove the fuel tube (See FUEL SYSTEM ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 230: Identifying Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY

a. Remove the 2 water drain cock plugs from the water drain cocks.

Fig. 231: Locating Water Drain Cock Plugs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
