Toyota Tundra. Manual - part 2230

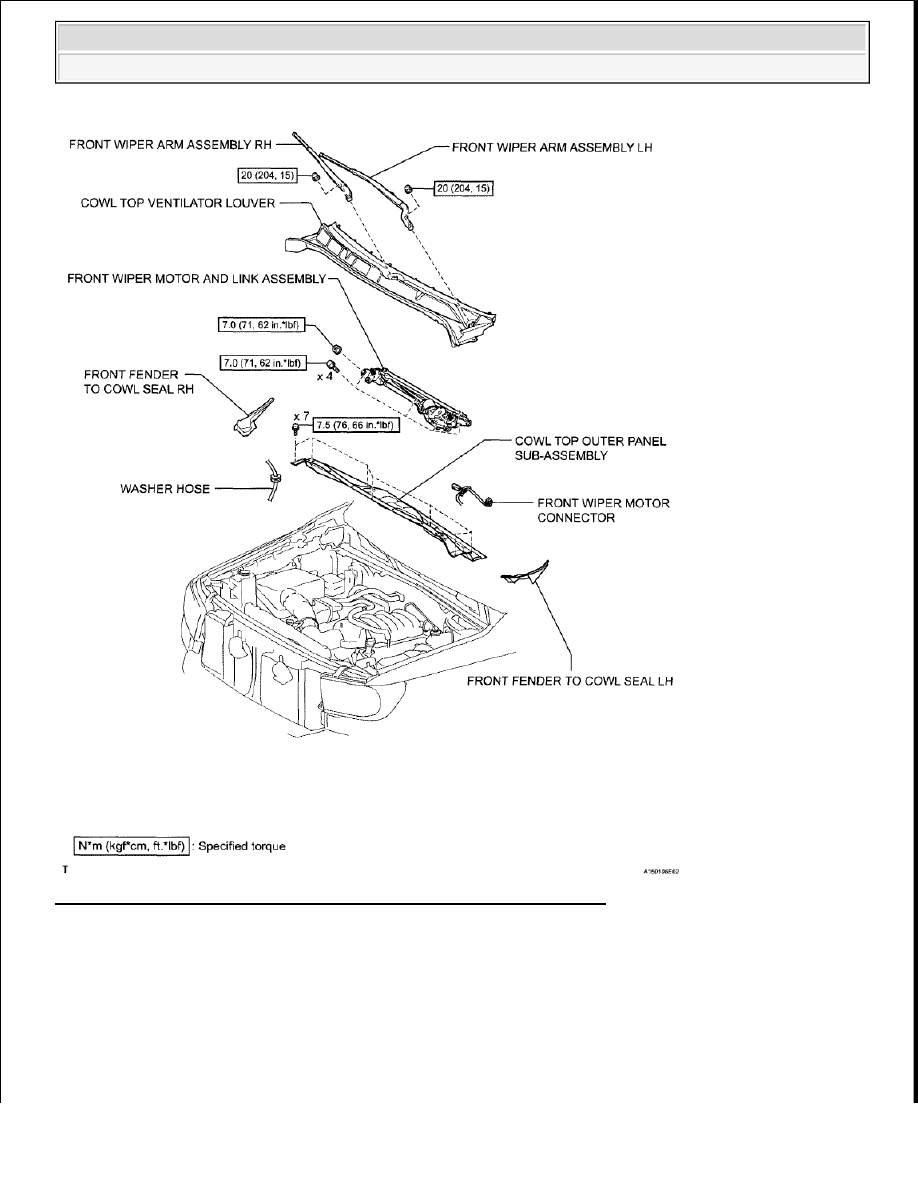

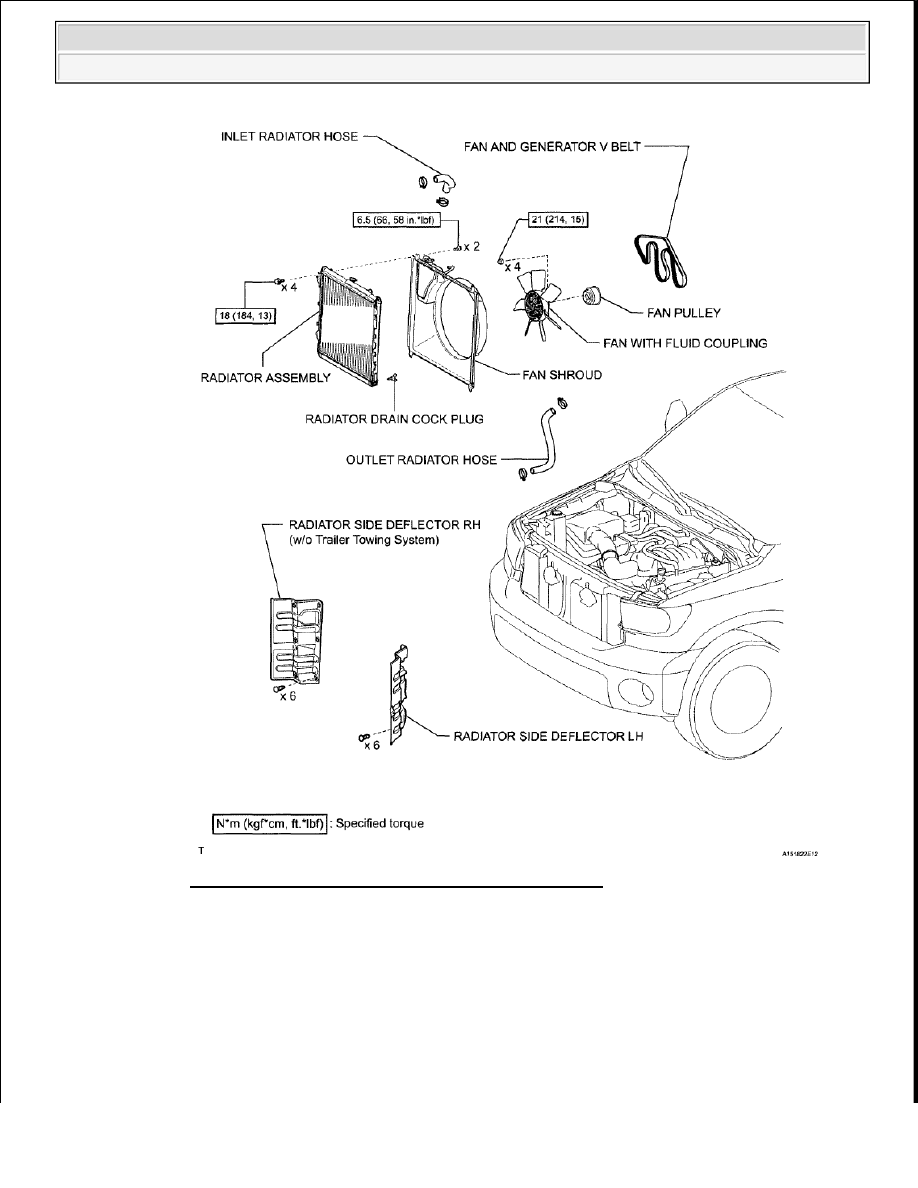

Fig. 225: Identifying Engine Unit With Torque Specifications (11 Of 12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra

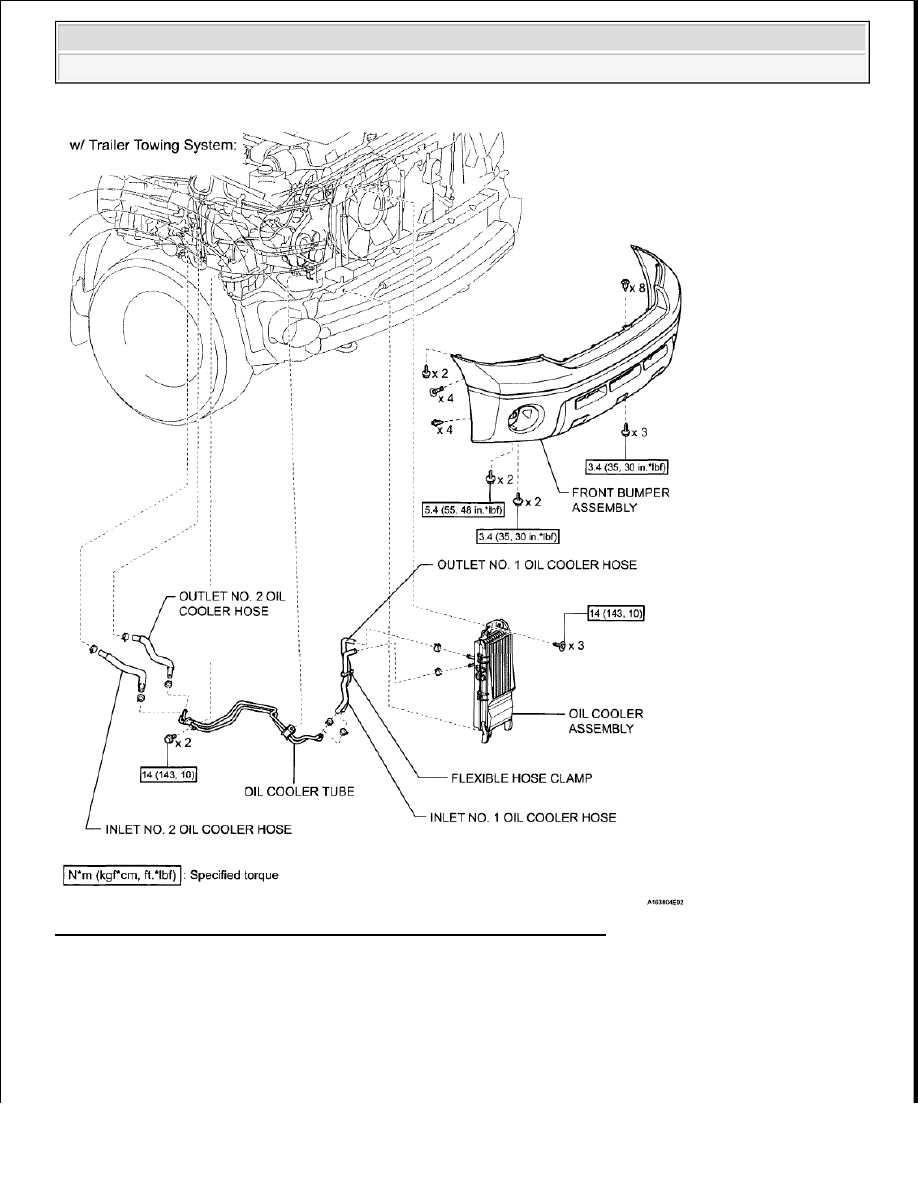

Fig. 226: Identifying Engine Unit With Torque Specifications (12 Of 12)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE ENGINE WIRE

a. Engine LH Side:

1. Disconnect the 2 camshaft timing control valve connectors.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































2. Disconnect the 4 ignition coil connectors.

3. Disconnect the 2 VVT sensor connectors.

4. Disconnect the camshaft position sensor connector.

5. Disconnect the vacuum switching valve connector (for ACIS).

6. Disconnect the purge VSV connector.

7. Disconnect the engine coolant temperature sensor connector.

8. Disconnect the fuel injector connector.

9. Disconnect the noise filter connector.

10. Remove the bolt and disconnect the 7 clamps.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 227: Locating Engine Wire Connectors - LH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Engine RH Side:

1. Disconnect the 2 camshaft timing control valve connectors.

2. Disconnect the 4 ignition coil connectors.

3. Disconnect the 2 VVT sensor connectors.

4. Disconnect the fuel injector connector.

5. Disconnect the noise filter connector.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
