Fig. 205: Locating Air Pump Connectors And Injection System Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Connect the 4 connectors to the connector holder block.

Fig. 206: Locating Connector Holder Block Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

k. Connect the heater hoses.

l. Connect the ECM connector and clamp.

HINT:



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Refer to the following procedures to connect the ECM connector (See INSTALLATION ).

Fig. 207: Locating ECM Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

m. Connect the union to check valve hose.

n. Connect the purge line hose.

Fig. 208: Locating Check Valve And Purge Line Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. CONNECT FUEL MAIN AND RETURN HOSE

a. Connect the fuel main and return hoses (See FUEL SYSTEM ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 209: Identifying Fuel Main And Return Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the fuel pipe clamp.

23. INSTALL RADIATOR ASSEMBLY (See INSTALLATION )

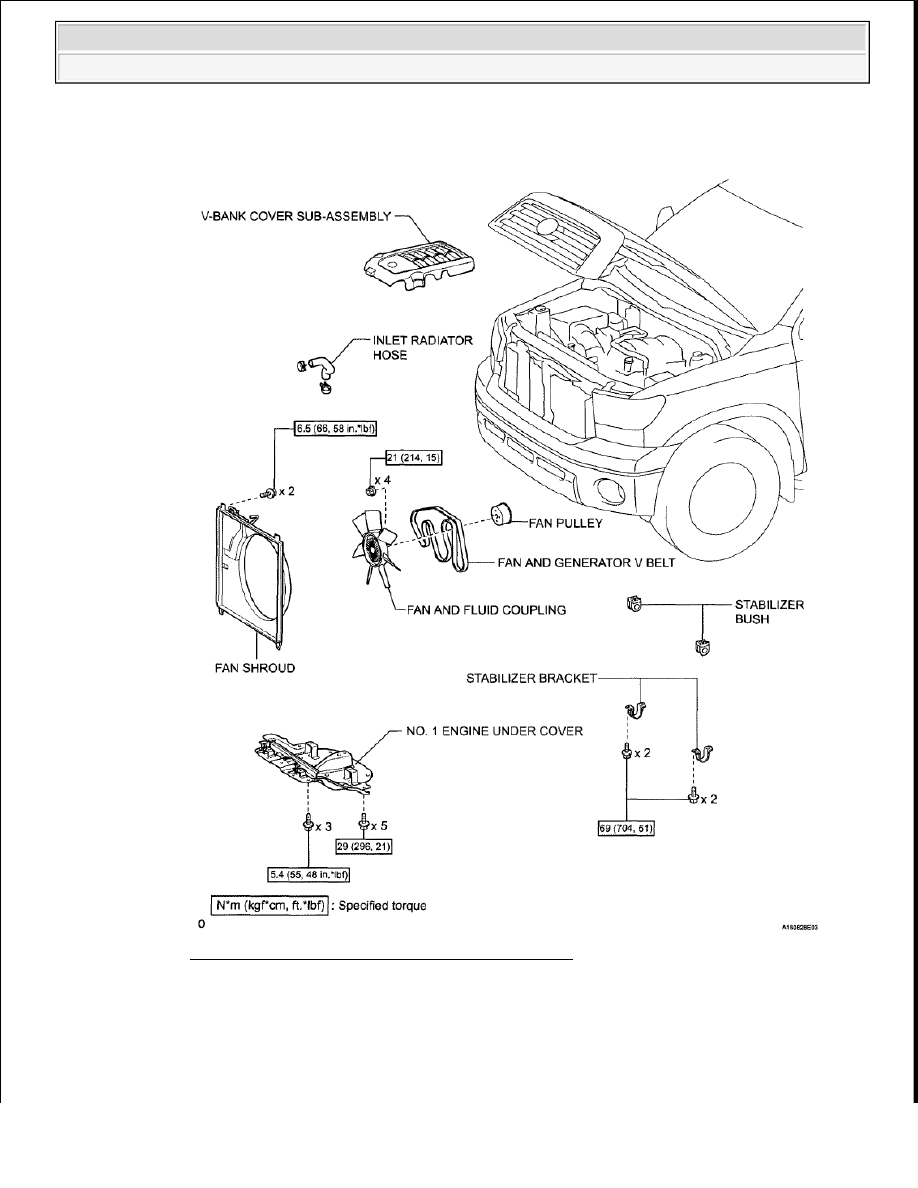

24. INSTALL FAN SHROUD (See INSTALLATION )

25. INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

26. INSTALL OIL COOLER ASSEMBLY (w/ Trailer Towing System)

a. Install the oil cooler (See INSTALLATION ).

27. INSTALL RADIATOR SIDE DEFLECTOR LH (See INSTALLATION )

28. INSTALL RADIATOR SIDE DEFLECTOR RH (w/o Trailer Towing System) (See

INSTALLATION )

29. INSTALL OUTLET RADIATOR HOSE

30. INSTALL INLET RADIATOR HOSE

31. INSTALL AIR CLEANER ASSEMBLY

a. Install the air cleaner case with the 2 bolts.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

Fig. 210: Locating Air Cleaner Case With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the air cleaner element onto the air cleaner case.

c. Install the air cleaner cap.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































1. Fasten the 4 hook clamps.

Fig. 211: Locating Air Cleaner Cap Hook Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Connect the MAF meter connector.

3. Attach the wire harness clamp.

32. INSTALL AIR CLEANER HOSE ASSEMBLY
