Fig. 68: Identifying Valve Stem Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

The intake valve oil seals are brown and the exhaust valve oil seals are gray.

b. Using SST, push in the oil seals.

SST 09201-41020



2009 Toyota Tundra

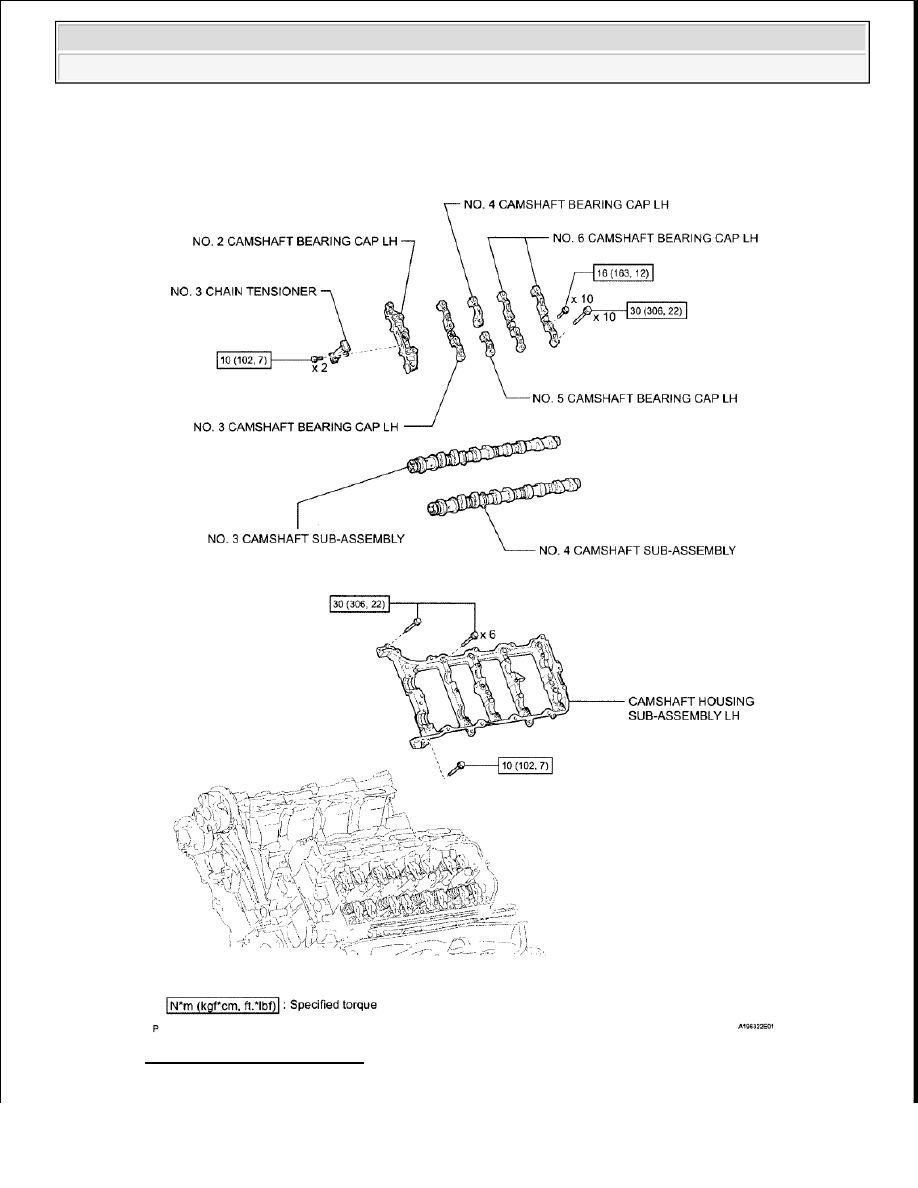

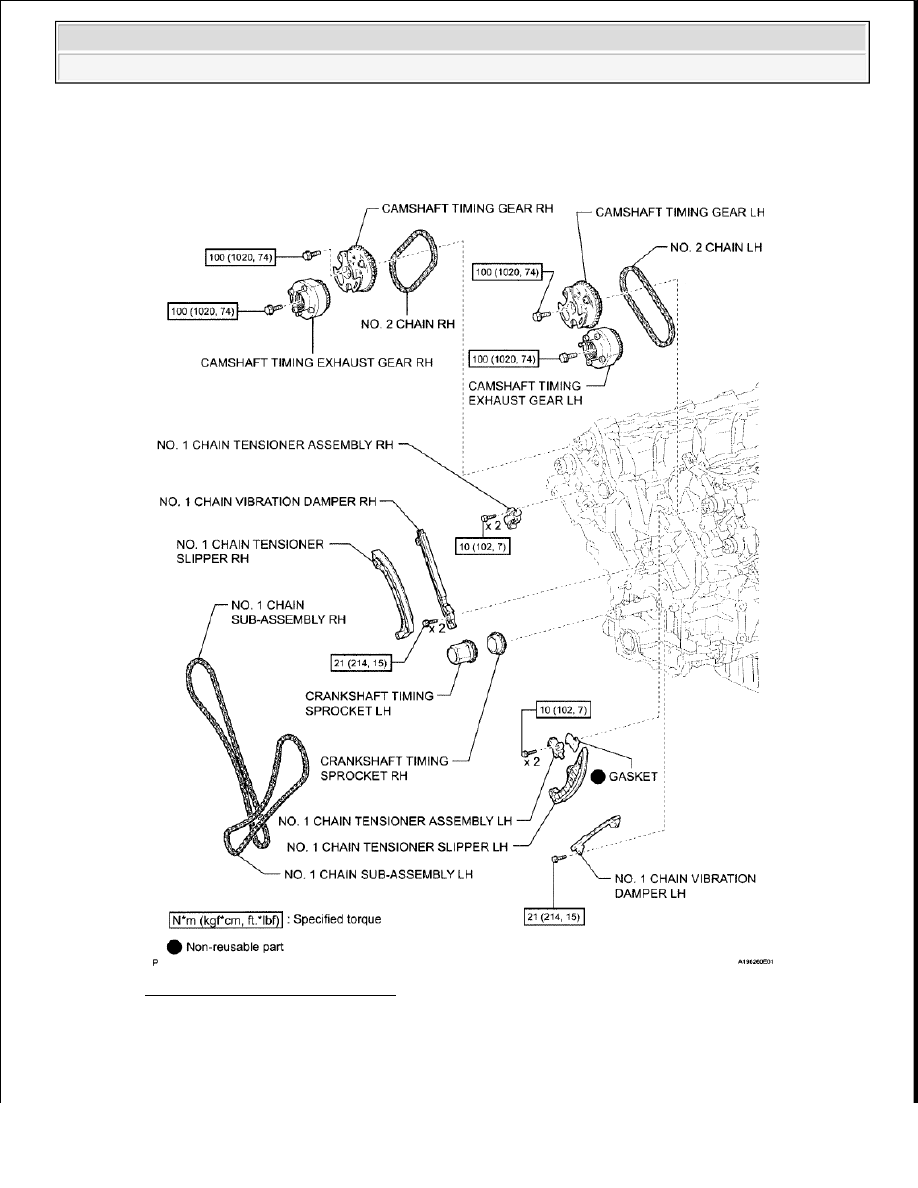

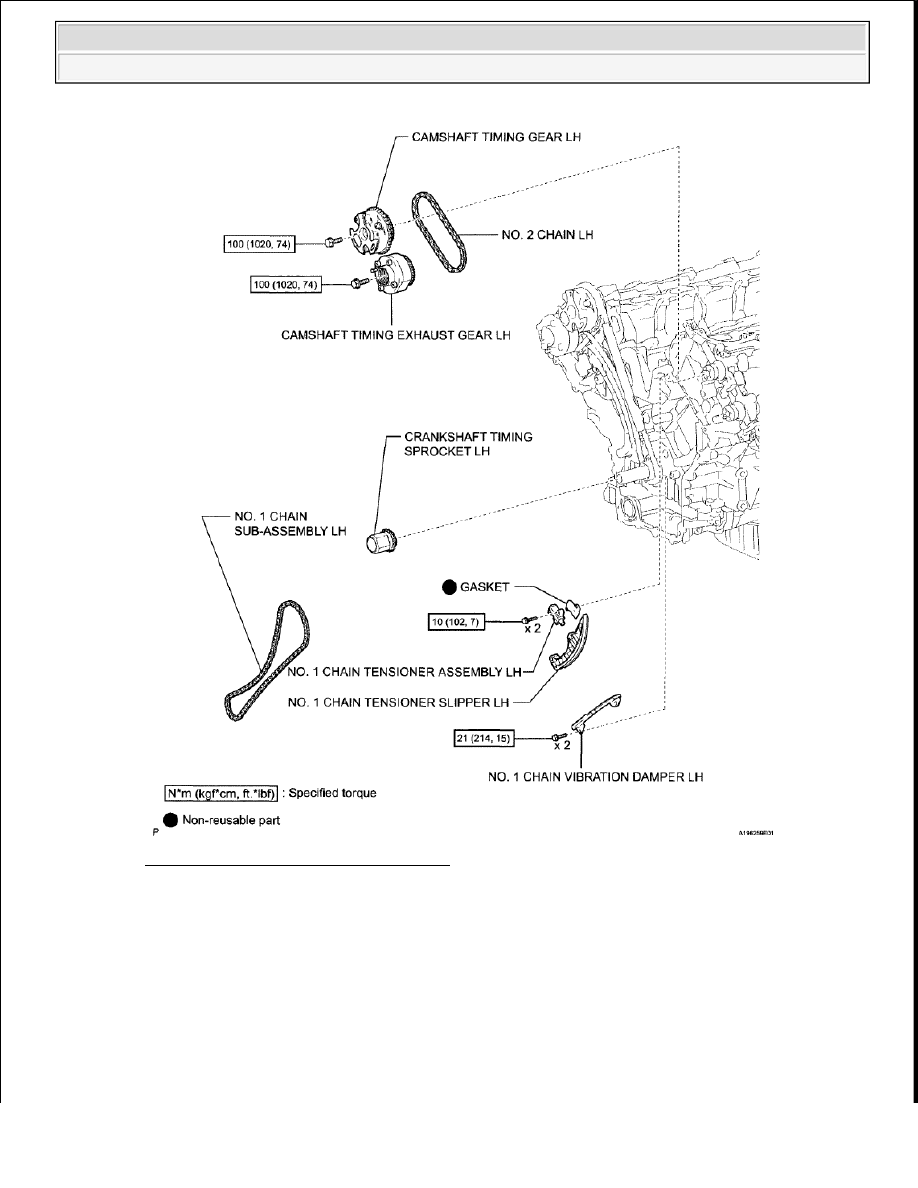

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 69: Pushing In Oil Seals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Failure to use SST will cause the seal to be damaged or improperly
seated.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































6. INSTALL INTAKE VALVE

a. Apply plenty of engine oil to the tip area of the intake valve shown in the illustration.

Fig. 70: Identifying Intake Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the valve, compression spring and spring retainer to the cylinder head.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































c. Using SST and wooden blocks, compress the spring and install the retainer locks.

SST 09202-70020(09202-00010)

NOTE:

Install the same parts in the same combination to their original
locations.
