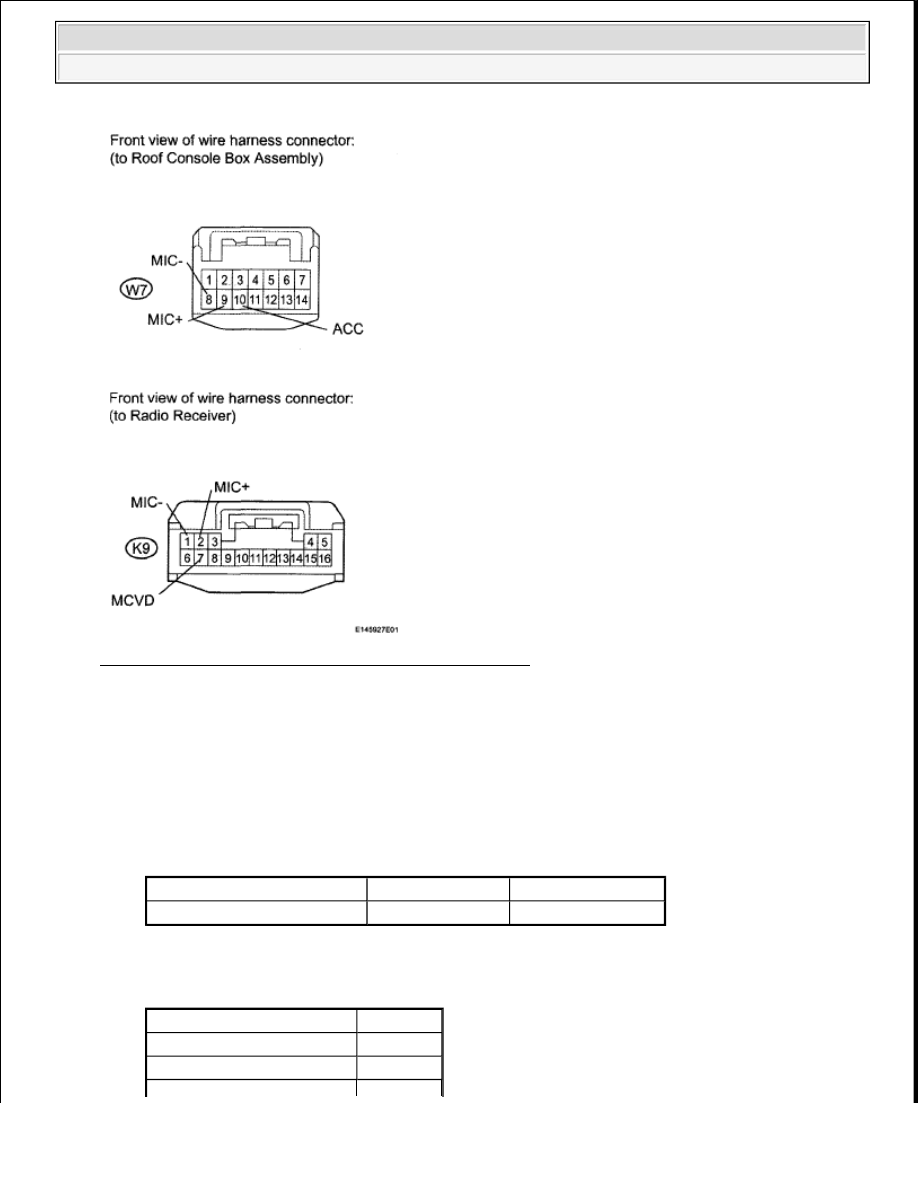

Fig. 237: Identifying W7 And K9 Connectors Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK: Go to next step.

3. CHECK RADIO RECEIVER (MCVD VOLTAGE)

a. Measure the voltage according to the value(s) in the table below.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION

Result:

RESULT REFERENCE

Tester Connection

Switch Condition Specified Condition

K9-7 (MCVD) - Body ground Ignition switch ON

4 to 6 V

Result

Proceed to

OK

A

NG (for Column Shift Type)

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































B: REPLACE RADIO RECEIVER (see REMOVAL )

C: REPLACE RADIO RECEIVER (see REMOVAL )

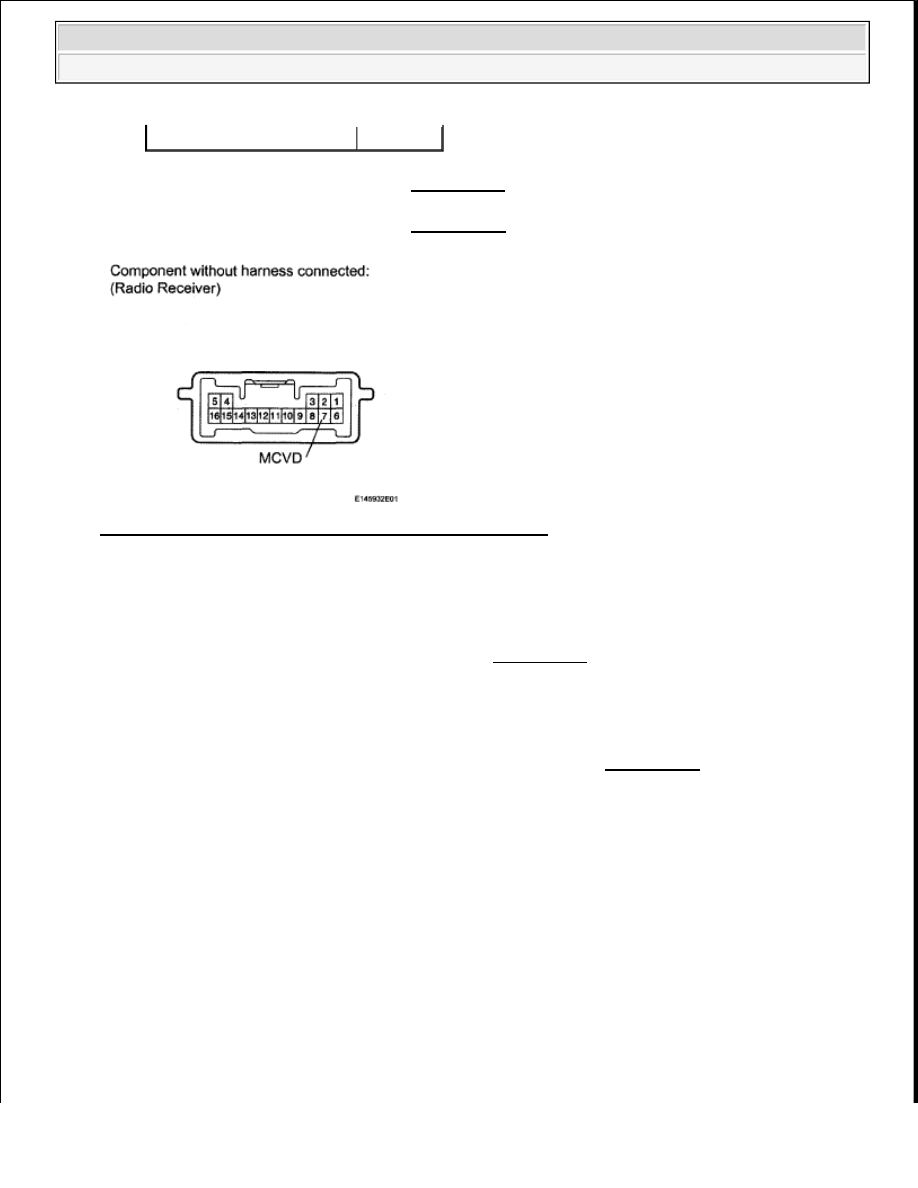

Fig. 238: Identifying Radio Receiver Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

A: Go to next step.

4. REPLACE MICROPHONE WITH ANOTHER AND CHECK

a. Replace the microphone with a normal one (see REMOVAL ).

b. Check if the same problem occurs again.

OK: Malfunction disappears.

NG: REPLACE MICROPHONE AMPLIFIER ASSEMBLY (see REMOVAL )

OK: END (MICROPHONE IS FAULTY)

RADIO RECEIVER COMMUNICATION ERROR

INSPECTION PROCEDURE

1. IDENTIFY COMPONENT SHOWN BY SUB-CODE

a. Enter the diagnostic mode.

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

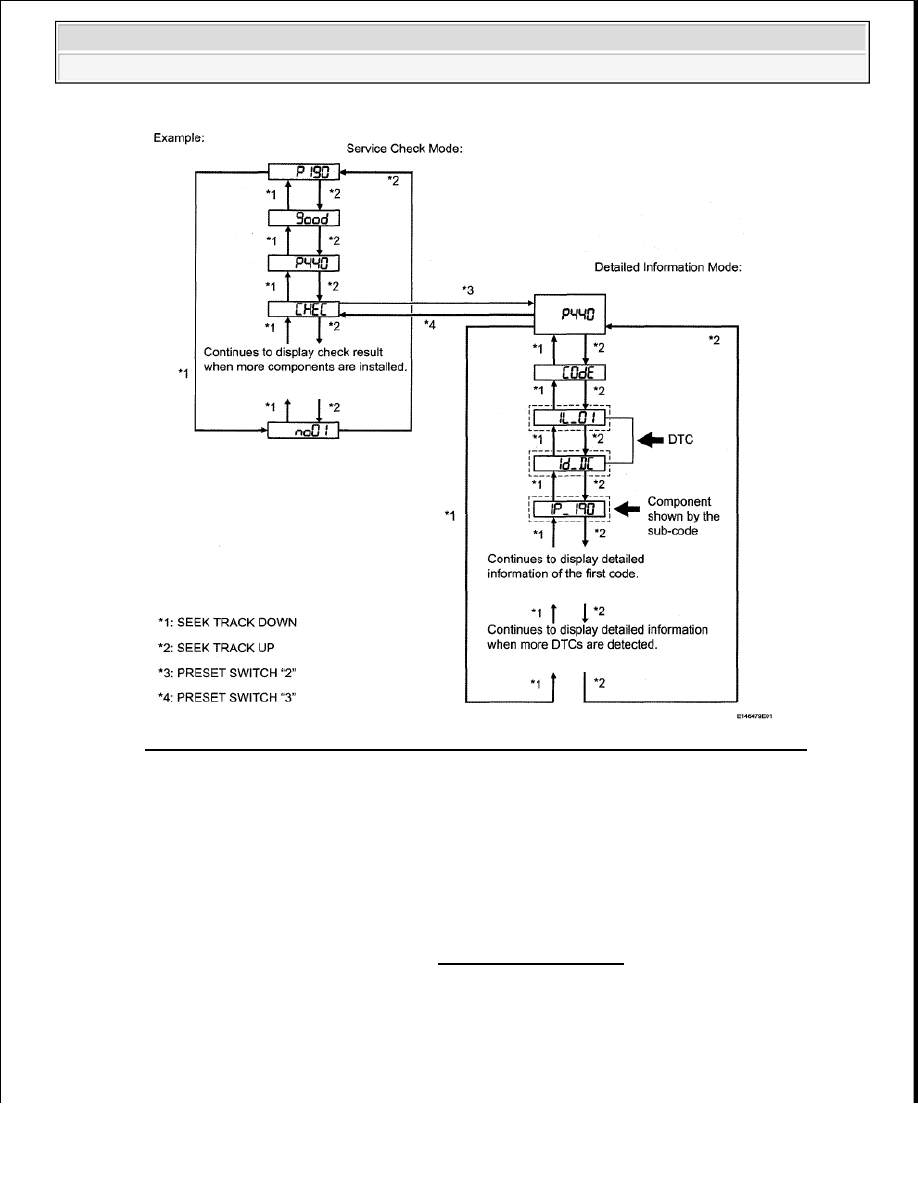

Fig. 239: Service Check Mode And Detailed Information Diagnostic Mode Flow Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Press the preset switch "3" to change to "Detailed Information Mode".

c. Identify the component shown by the sub-code.

HINT:



"190 (radio receiver)" is the component shown by the subcode in the example shown in the
illustration.



For details of the DTC display, refer to "DTC CHECK / CLEAR" .

2. CHECK COMPONENT SHOWN BY SUB-CODE

a. Select the component which has stored this code.

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































The "Bluetooth" handsfree module is built into the radio receiver. If there is a problem between the
"Bluetooth" handsfree module and radio receiver, replace the radio receiver.

Component table:

COMPONENT TABLE

A: REPLACE RADIO RECEIVER (see REMOVAL )

B: REPLACE RADIO RECEIVER (see REMOVAL )

C: Go to next step.

3. CHECK POWER SOURCE CIRCUIT OF COMPONENT SHOWN BY SUB-CODE

a. Inspect the power source circuit of the component shown by the sub-code.

If the power source circuit is operating normally, proceed to the next step.

Component table:

COMPONENT TABLE

4. INSPECT RADIO RECEIVER

a. Disconnect the K4 and K22* receiver connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

Component

Proceed to

"Bluetooth" handsfree module (for Column Shift Type)

A

"Bluetooth" handsfree module (for Floor Shift Type)

B

Except "Bluetooth" handsfree module

C

Component

Proceed to

Stereo component
amplifier (440)

Stereo component amplifier power source circuit (see STEREO

COMPONENT AMPLIFIER POWER SOURCE CIRCUIT )

Television display
(1B0)*

Television display assembly power source circuit (see TELEVISION

DISPLAY POWER SOURCE CIRCUIT )

HINT:
*: w/ Rear Seat Entertainment System

Tester Connection

Condition Specified Condition

K4-5 (ATX+) - K4-15 (ATX-)

Always

60 to 80 ohms

K22-9 (TXM+) - K22-10 (TXM-)* Always

60 to 80 ohms

HINT:
