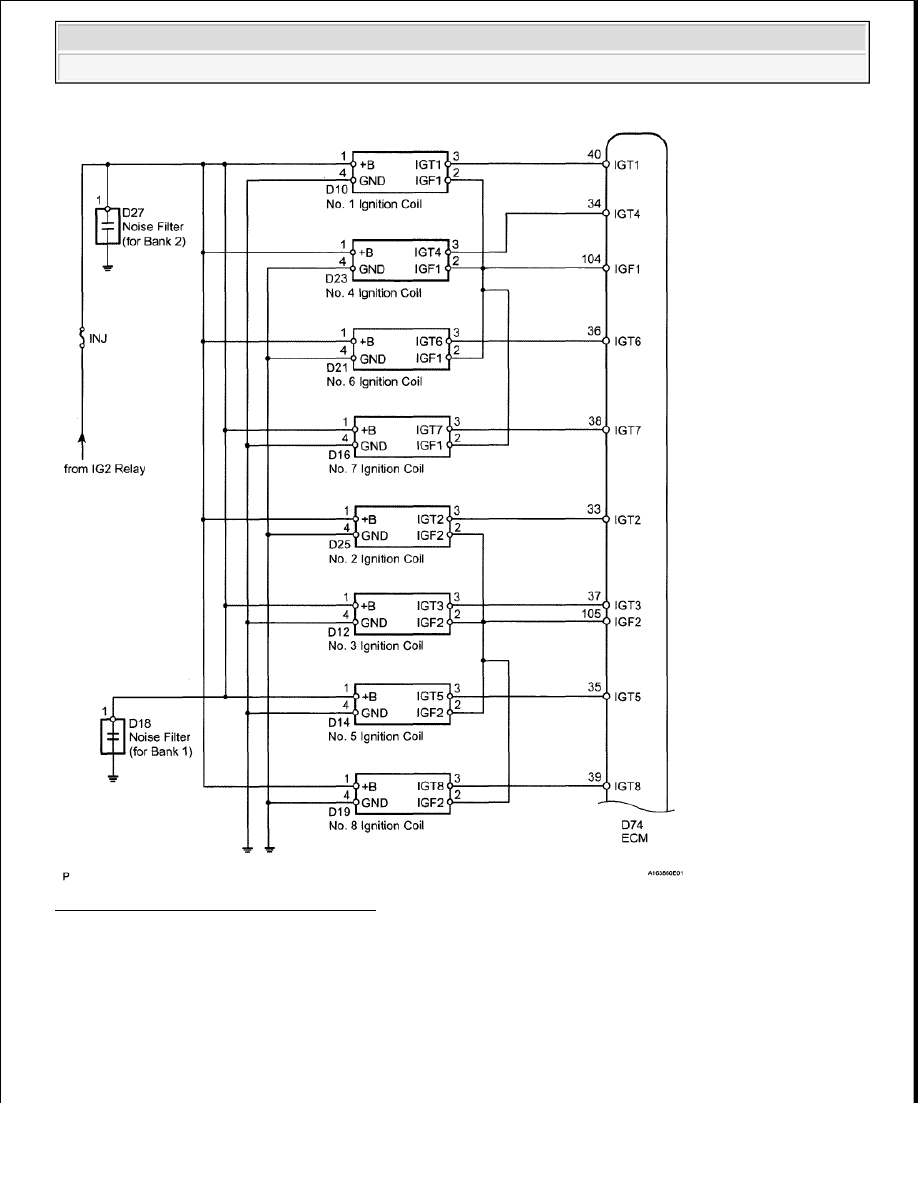

Fig. 3: Ignition - System Diagram (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FBE) - Tundra





























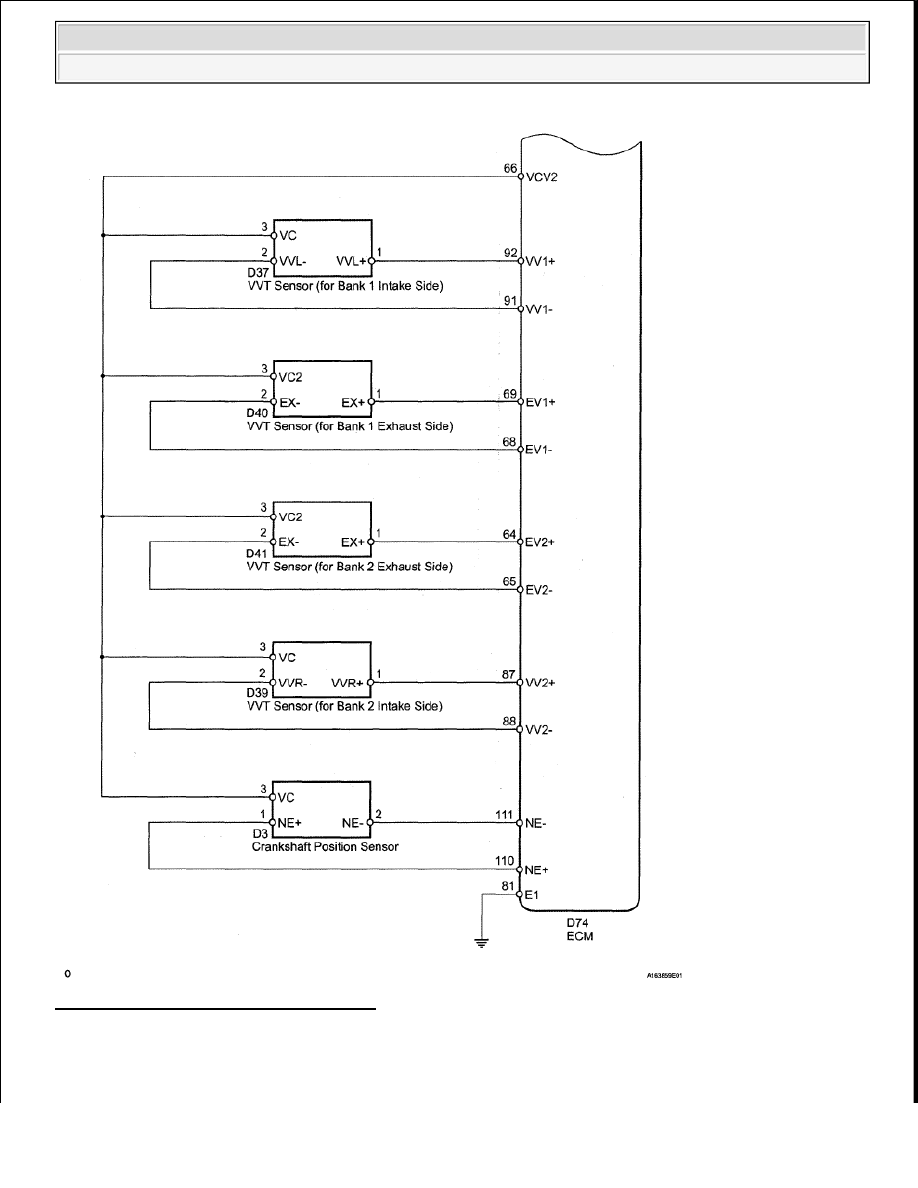

Fig. 4: Ignition - System Diagram (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FBE) - Tundra





























1. PERFORM SPARK TEST

a. Check for DTCs (See DTC CHECK/CLEAR ).

b. Check if sparks occur.

1. Remove the ignition coils and spark plugs (See REMOVAL ).

2. Install the spark plug to the ignition coil and connect the ignition coil connector.

3. Disconnect the 8 injector connectors.

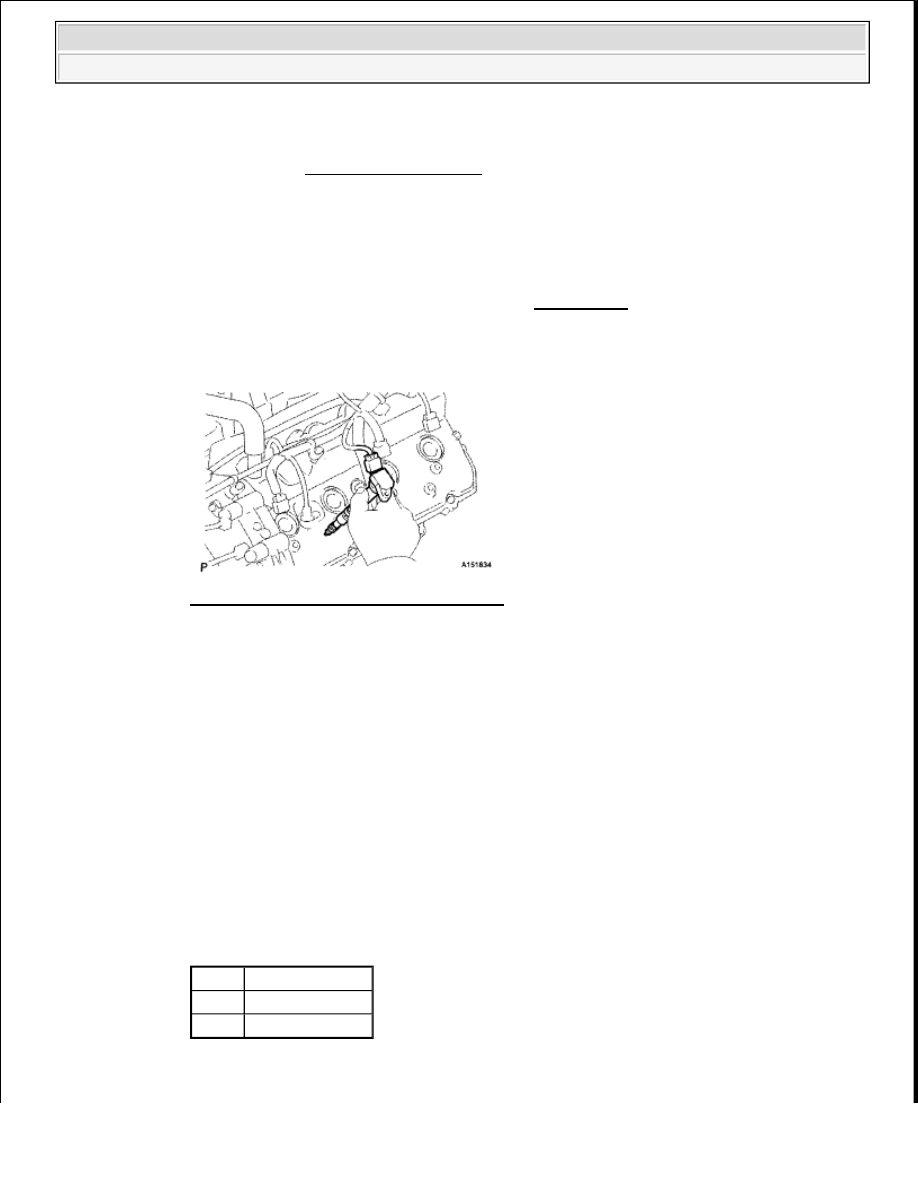

Fig. 5: Disconnecting Injector Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. Ground the spark plug.

5. Visually check that sparks occur while the engine is being cranked.

c. Perform the spark test according to the procedures below:

1. Check that the wire harness side connector of the ignition coil with igniter is securely

connected.

Result

RESULT CHART

2. Perform a spark test on each ignition coil with igniter.

NOTE:

If any DTC is present, perform troubleshooting procedures for that
DTC.

NOTE:



Be sure to ground the spark plug when checking.



If the ignition coil has been struck or dropped, replace it.



Do not crank the engine for more than 2 seconds.

Result

Proceed to

NG Connect securely
OK Go to next step



2009 Toyota Tundra

2009 ENGINE Ignition (3UR-FBE) - Tundra





























1. If there is a cylinder where sparks do not occur, replace its ignition coil with the

ignition coil of a cylinder where sparks occur normally.

2. Crank the engine and visually check that sparks occur at the cylinder with the normally

operating ignition coil.

Result

RESULT CHART

3. Check spark plug.

Result

RESULT CHART

4. Check the power supply to the ignition coil with igniter.

1. Turn the ignition switch to ON.

2. Check that there is battery voltage at the ignition coil positive (+) terminal.

Result

RESULT CHART

5. Check the WT sensor for intake camshaft (See DTC P0340 CAMSHAFT POSITION

SENSOR CIRCUIT MALFUNCTION; DTC P0342 CAMSHAFT POSITION SENSOR
"A" CIRCUIT LOW INPUT (BANK 1 OR SINGLE SENSOR); DTC P0343
CAMSHAFT POSITION SENSOR "A" CIRCUIT HIGH INPUT (BANK 1 OR
SINGLE SENSOR); DTC P0345 CAMSHAFT POSITION SENSOR "A" CIRCUIT
(BANK 2); DTC P0347 CAMSHAFT POSITION SENSOR "A" CIRCUIT LOW
INPUT (BANK 2); DTC P0348 CAMSHAFT POSITION SENSOR "A" CIRCUIT
HIGH INPUT (BANK 2) ).

6. Check the WT sensor for exhaust camshaft (See DTC P0365 CAMSHAFT POSITION

SENSOR "B" CIRCUIT (BANK 1); DTC P0367 CAMSHAFT POSITION SENSOR
"B" CIRCUIT LOW INPUT (BANK 1); DTC P0368 CAMSHAFT POSITION
SENSOR "B" CIRCUIT HIGH INPUT (BANK 1); DTC P0390 CAMSHAFT

Result

Proceed to

OK Replace ignition coil with igniter
NG Go to next step

Result

Proceed to

NG Replace spark plug
OK Go to next step

Result

Proceed to

NG Check wiring between ignition switch and ignition coil with igniter
OK Go to next step
