COMPONENTS

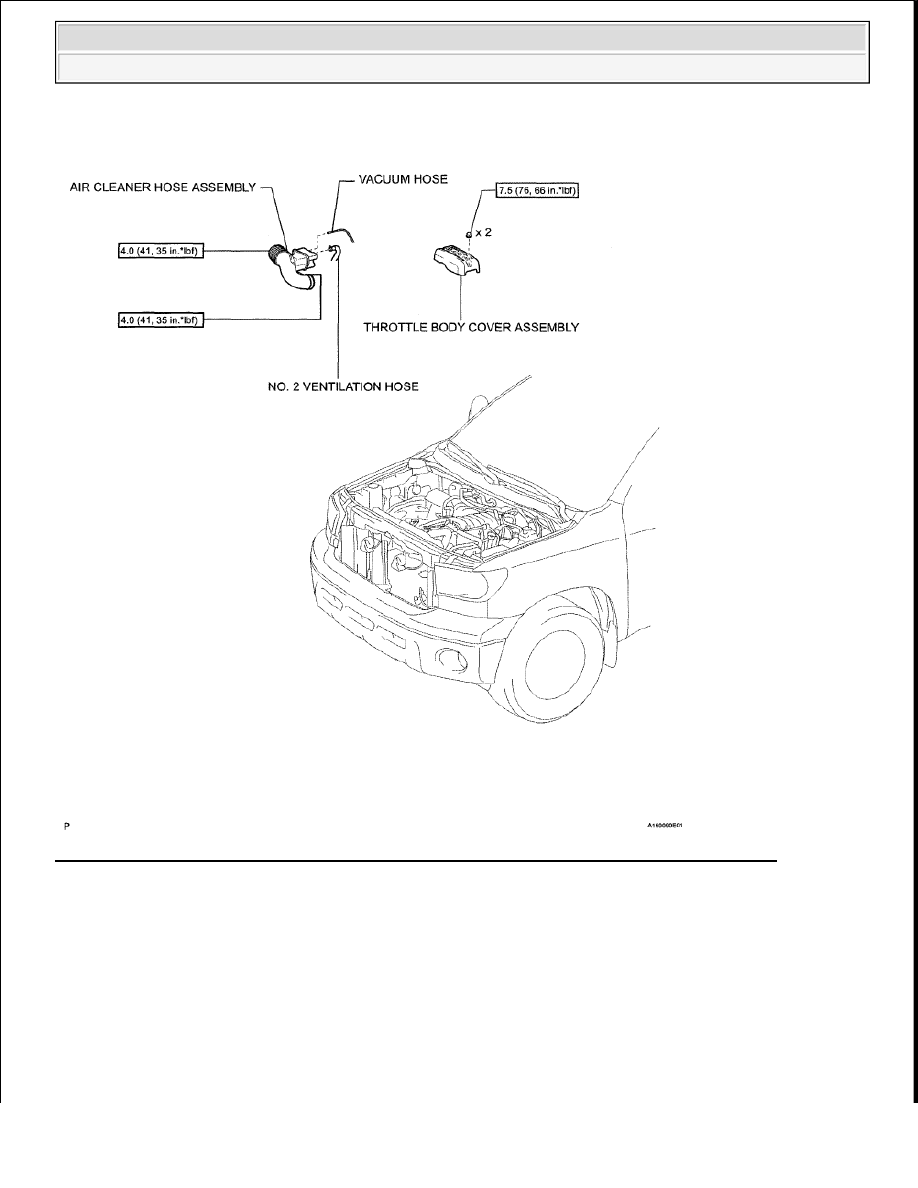

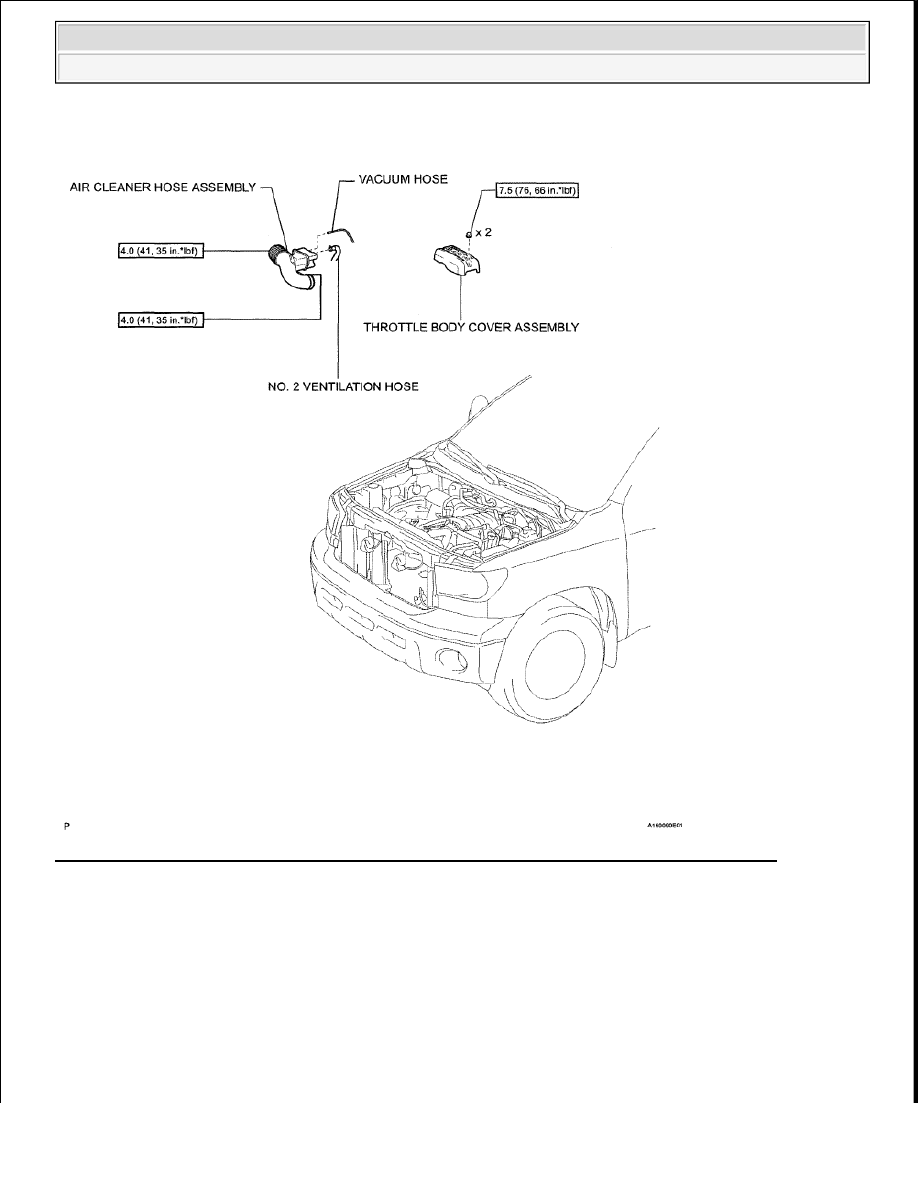

Fig. 10: Identifying Ignition Coil Spark Plug Components With Torque Specifications (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (2UZ-FE) - Tundra





























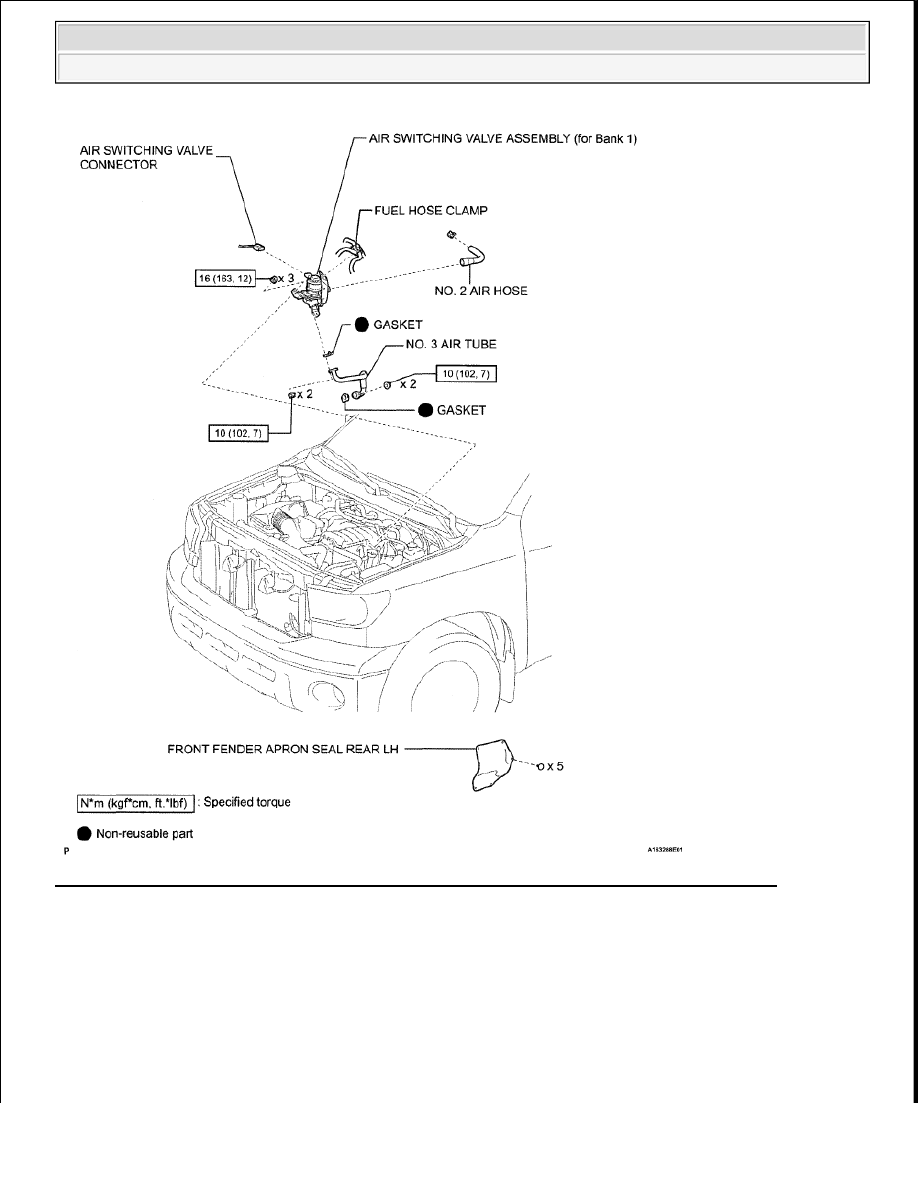

Fig. 11: Identifying Ignition Coil Spark Plug Components With Torque Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (2UZ-FE) - Tundra































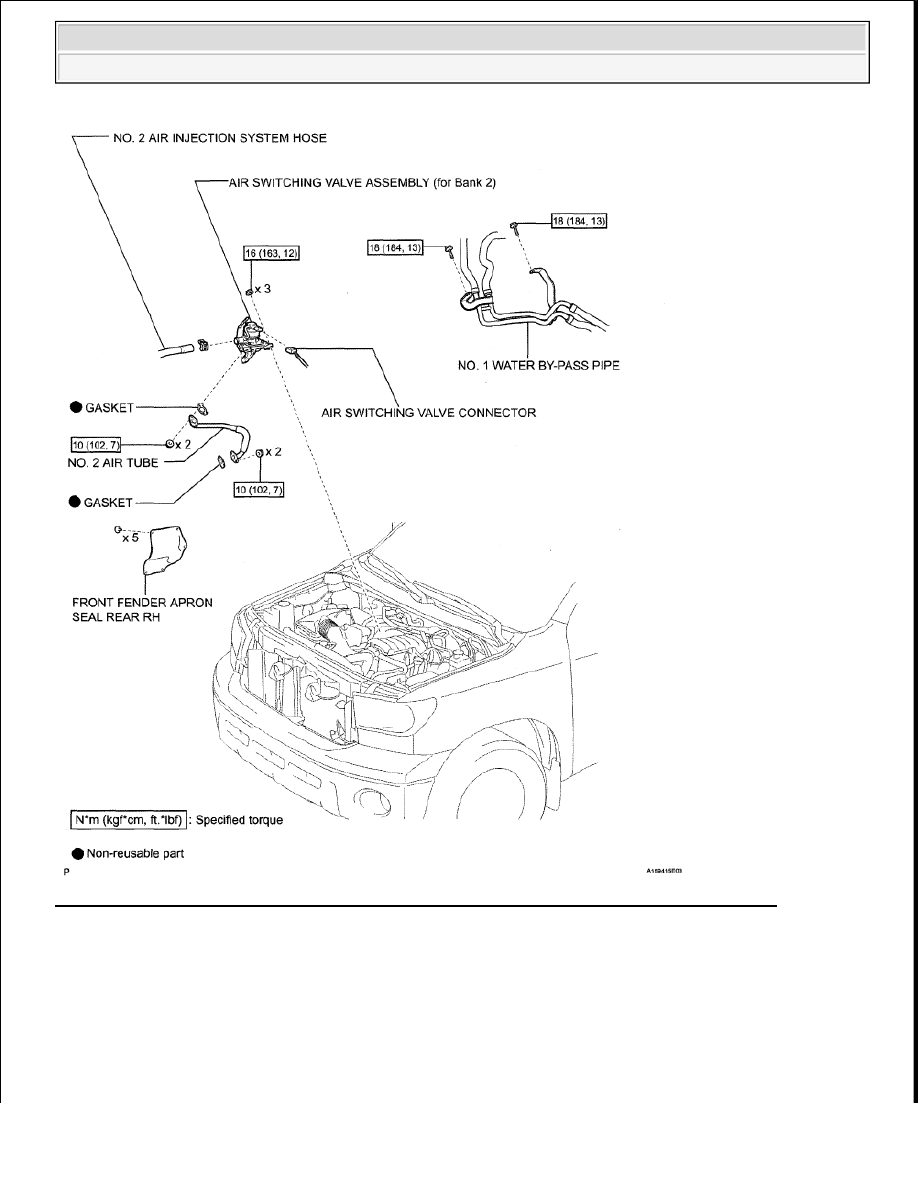

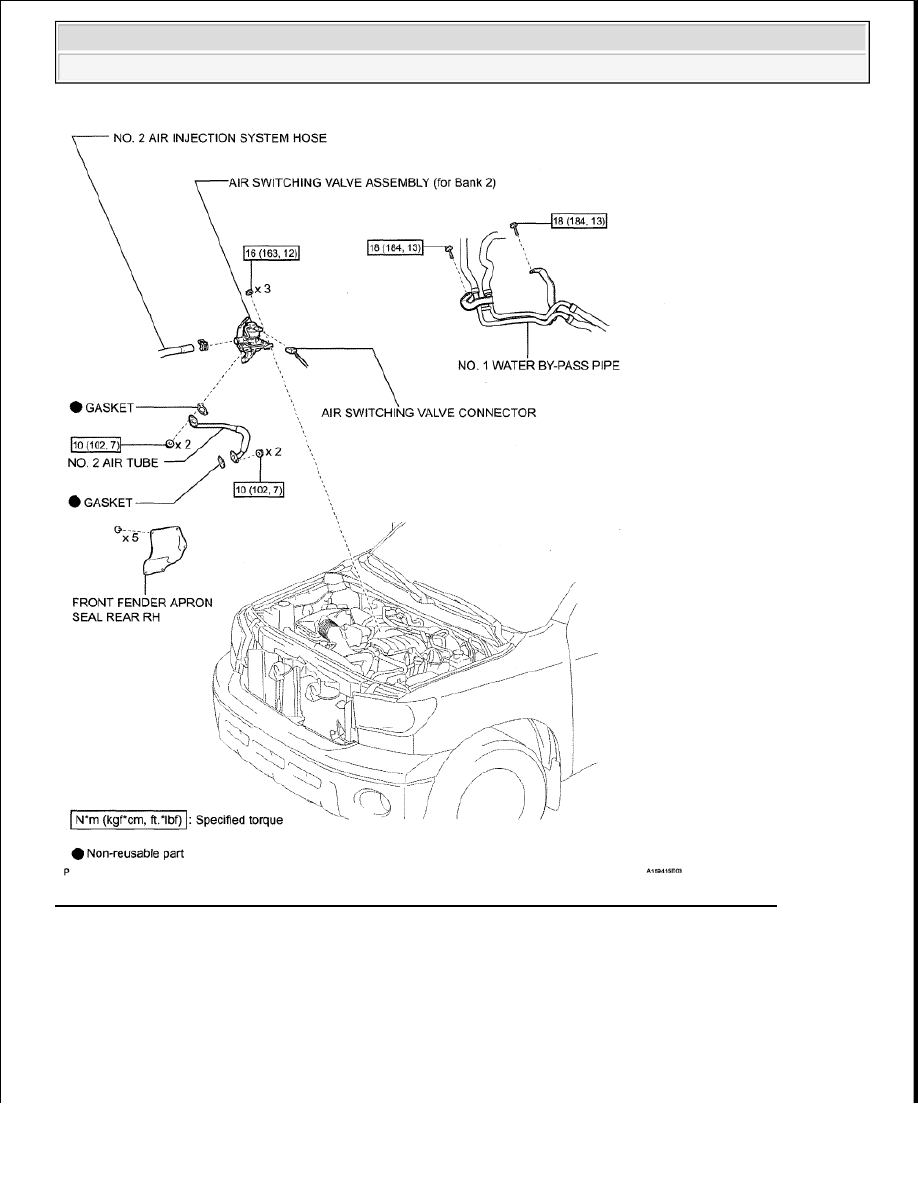

Fig. 12: Identifying Ignition Coil Spark Plug Components With Torque Specifications (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (2UZ-FE) - Tundra

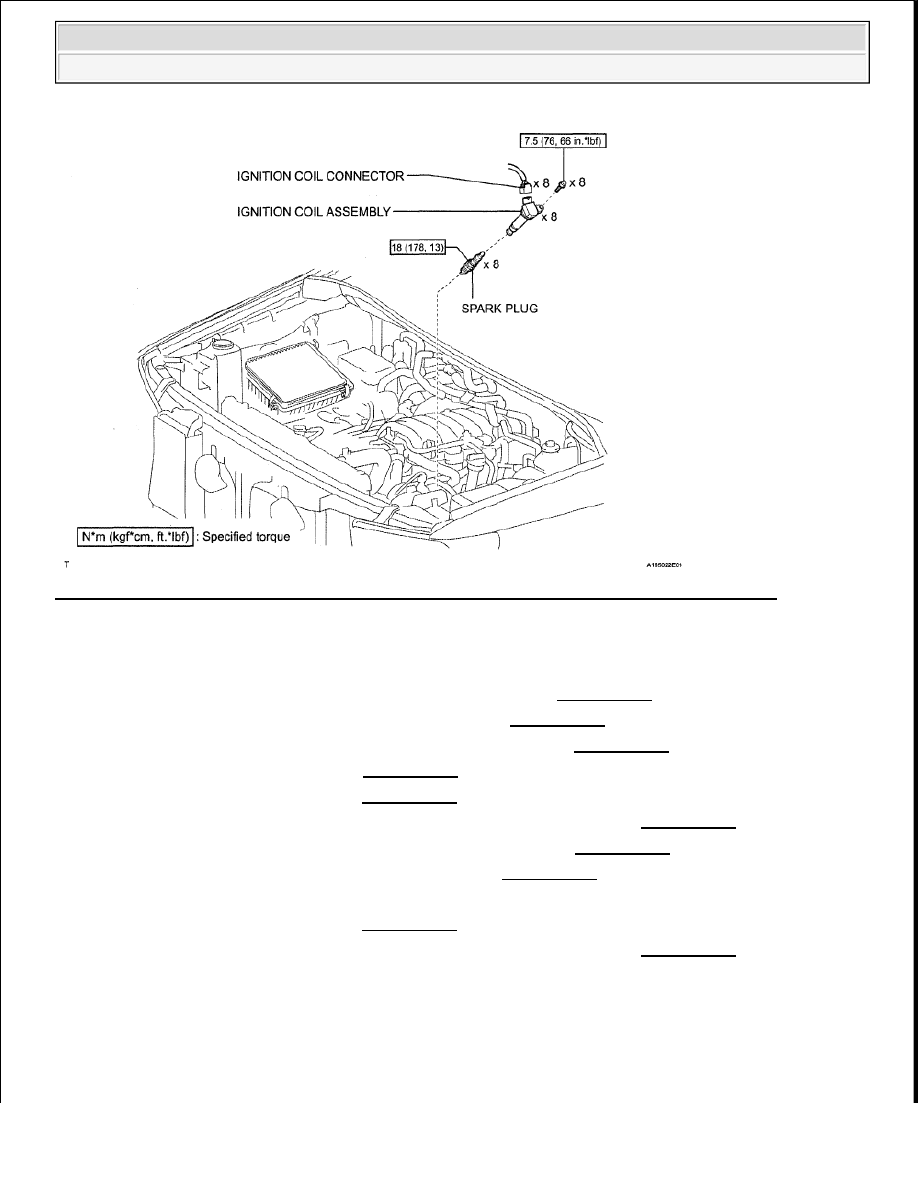

Fig. 13: Identifying Ignition Coil Spark Plug Components With Torque Specifications (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE THROTTLE BODY COVER ASSEMBLY (See REMOVAL )

2. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

3. REMOVE FRONT FENDER APRON SEAL REAR LH (See REMOVAL )

4. REMOVE NO. 2 AIR HOSE (See REMOVAL )

5. REMOVE NO. 3 AIR TUBE (See REMOVAL )

6. REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 1) (See REMOVAL )

7. REMOVE FRONT FENDER APRON SEAL REAR RH (See REMOVAL )

8. DISCONNECT NO. 1 WATER BYPASS PIPE (See REMOVAL )

9. DISCONNECT NO. 2 AIR INJECTION SYSTEM HOSE

10. REMOVE NO. 2 AIR TUBE (See REMOVAL )

11. REMOVE AIR SWITCHING VALVE ASSEMBLY (for Bank 2) (See REMOVAL ).

12. REMOVE IGNITION COIL ASSEMBLY

a. Disconnect the 8 ignition coil connectors.

b. Remove the 8 bolts and pull out the 8 ignition coils.
