Toyota Tundra. Manual - part 2160

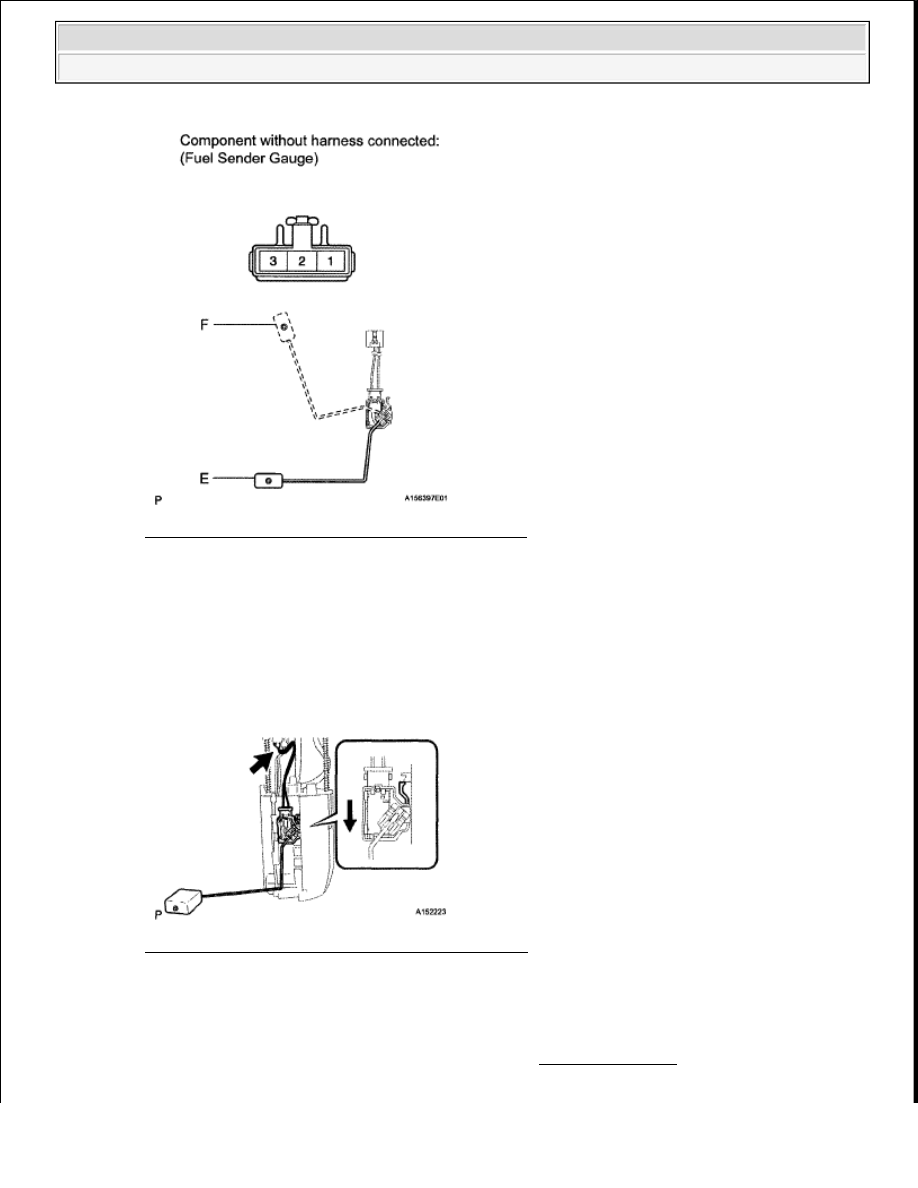

Fig. 126: Inspecting Fuel Sender Gauge Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the fuel sender gauge assembly.

INSTALLATION

1. INSTALL FUEL SENDER GAUGE ASSEMBLY

a. Set the sender gauge to the fuel sub tank. Then slide the sender gauge downward to install it.

Fig. 127: Setting Sender Gauge To Fuel Sub Tank
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the fuel sender gauge connector.

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Install the fuel suction with pump and gauge tube (see INSTALLATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































2009 ENGINE

Ignition (1GR-FE) - Tundra

IGNITION SYSTEM

PARTS LOCATION

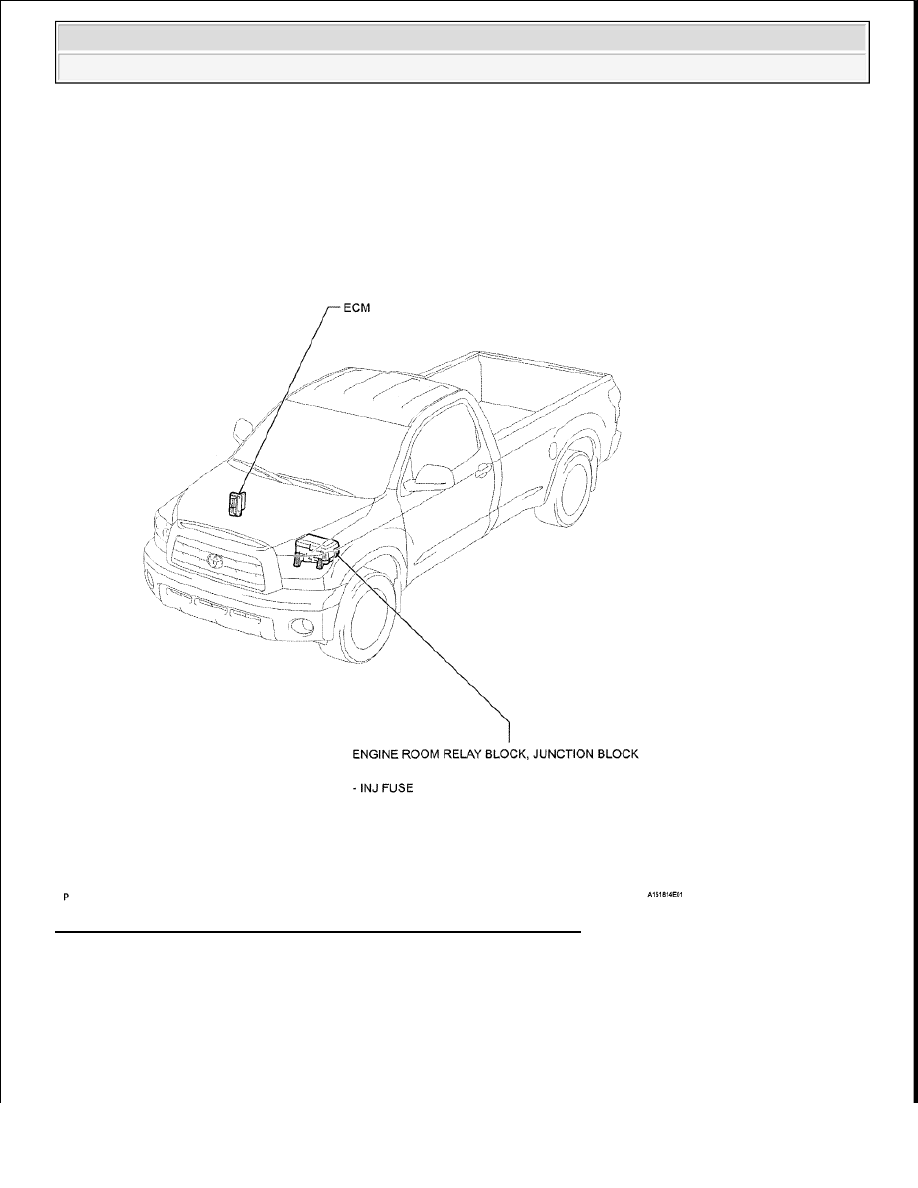

Fig. 1: Identifying Location Of Ignition System Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (1GR-FE) - Tundra





2009 Toyota Tundra

2009 ENGINE Ignition (1GR-FE) - Tundra

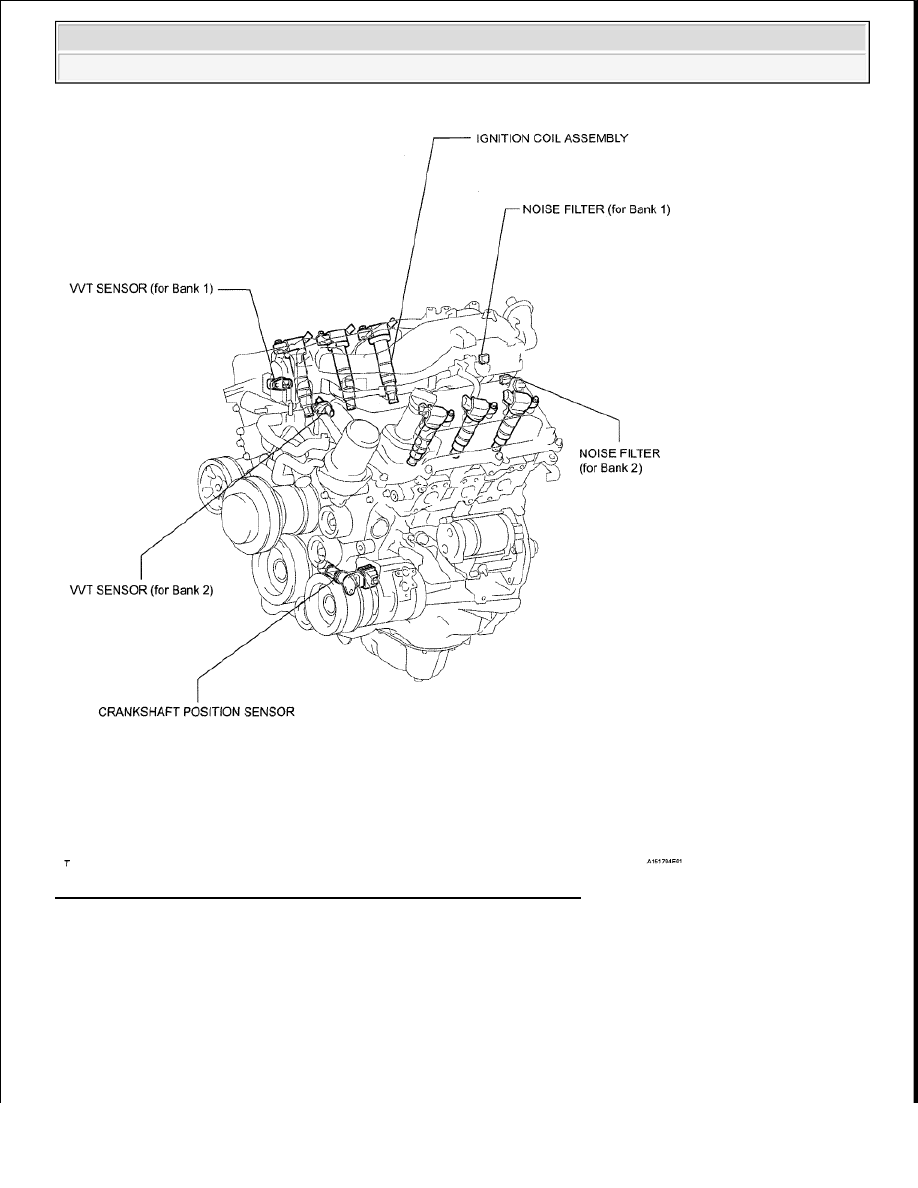

Fig. 2: Identifying Location Of Ignition System Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ENGINE Ignition (1GR-FE) - Tundra

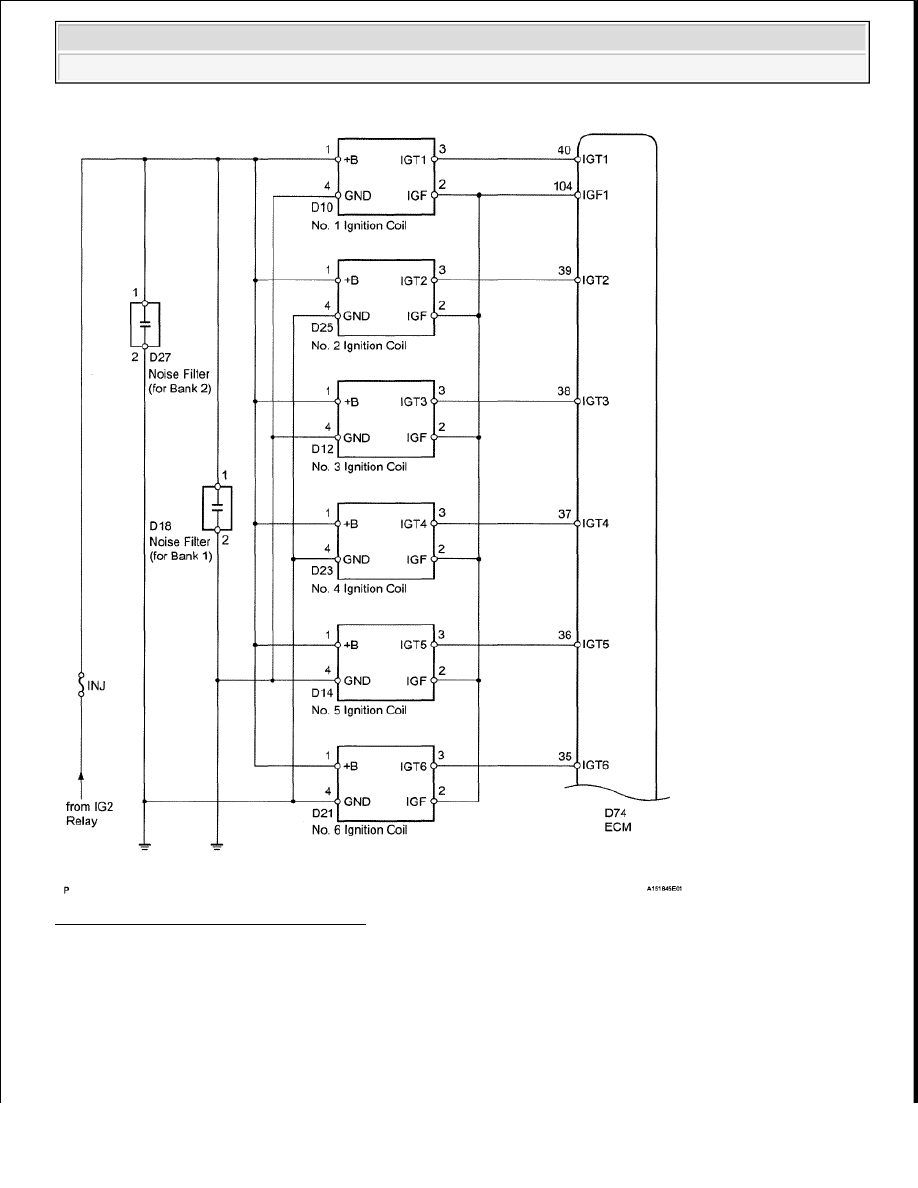

Fig. 3: Ignition System Diagram (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Ignition (1GR-FE) - Tundra
