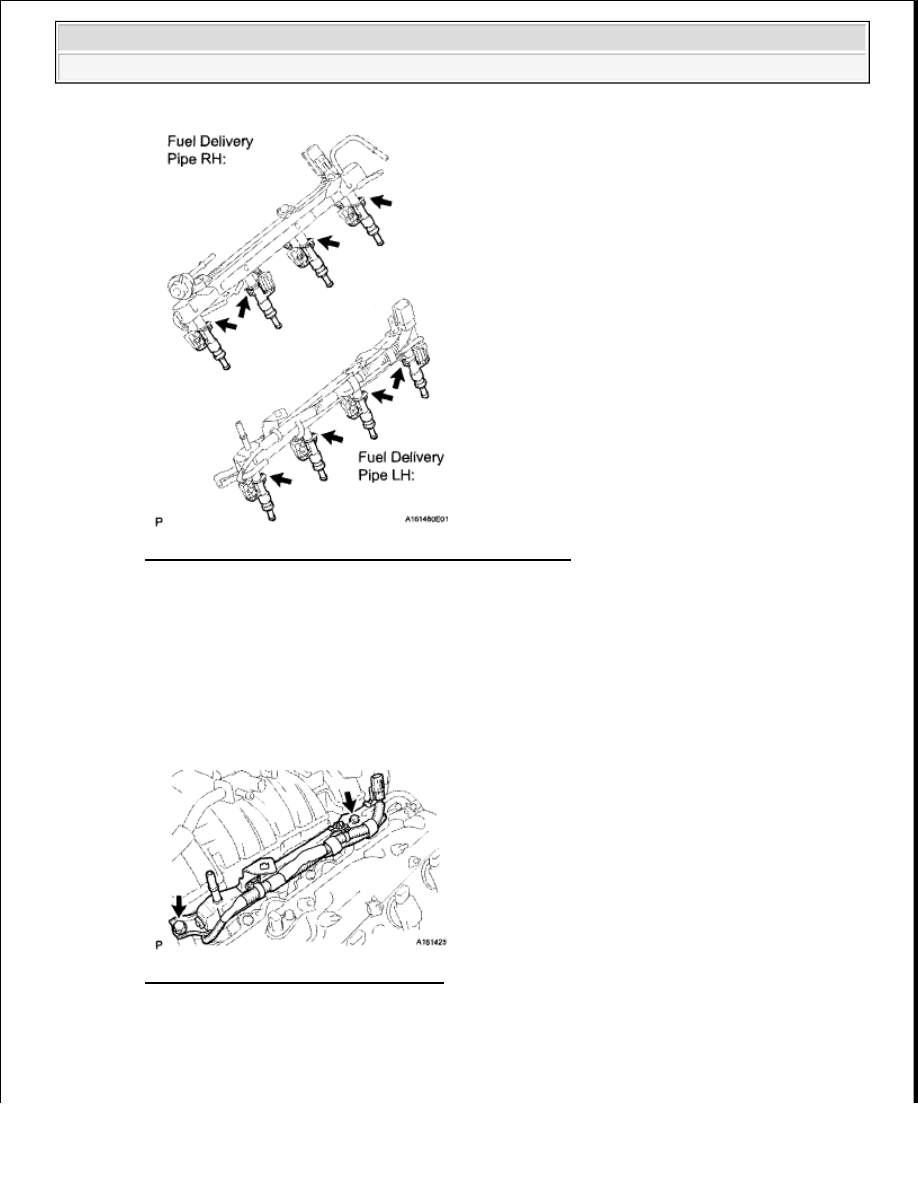

Fig. 45: Checking Injector Is Installed To Delivery Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH

a. Install the 2 delivery pipe spacers and 4 insulators to the cylinder head LH.

b. Install the delivery pipe (with injectors) to the cylinder head LH.

c. Install the 2 bolts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

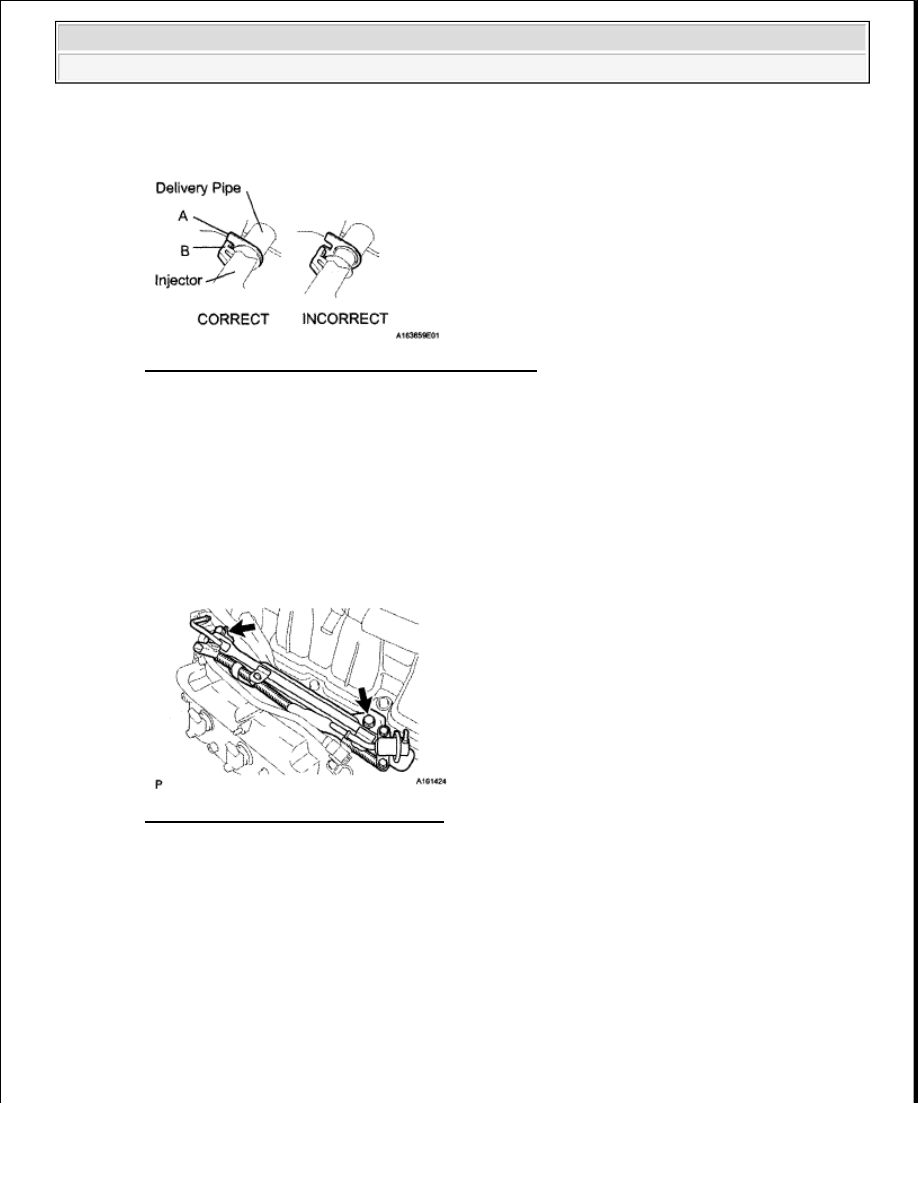

Fig. 46: Identifying Delivery Pipe Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Make sure that the part of the injector labeled B is between the parts
of the delivery pipe labeled A.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































d. Connect the No. 6 wire harness connector.

Fig. 47: Connecting No. 6 Wire Harness Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the No. 3 engine cover.

3. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

a. Install the 2 delivery pipe spacers and 4 insulators to the cylinder head RH.

b. Install the delivery pipe (with injectors) to the cylinder head RH.

c. Install the 2 bolts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

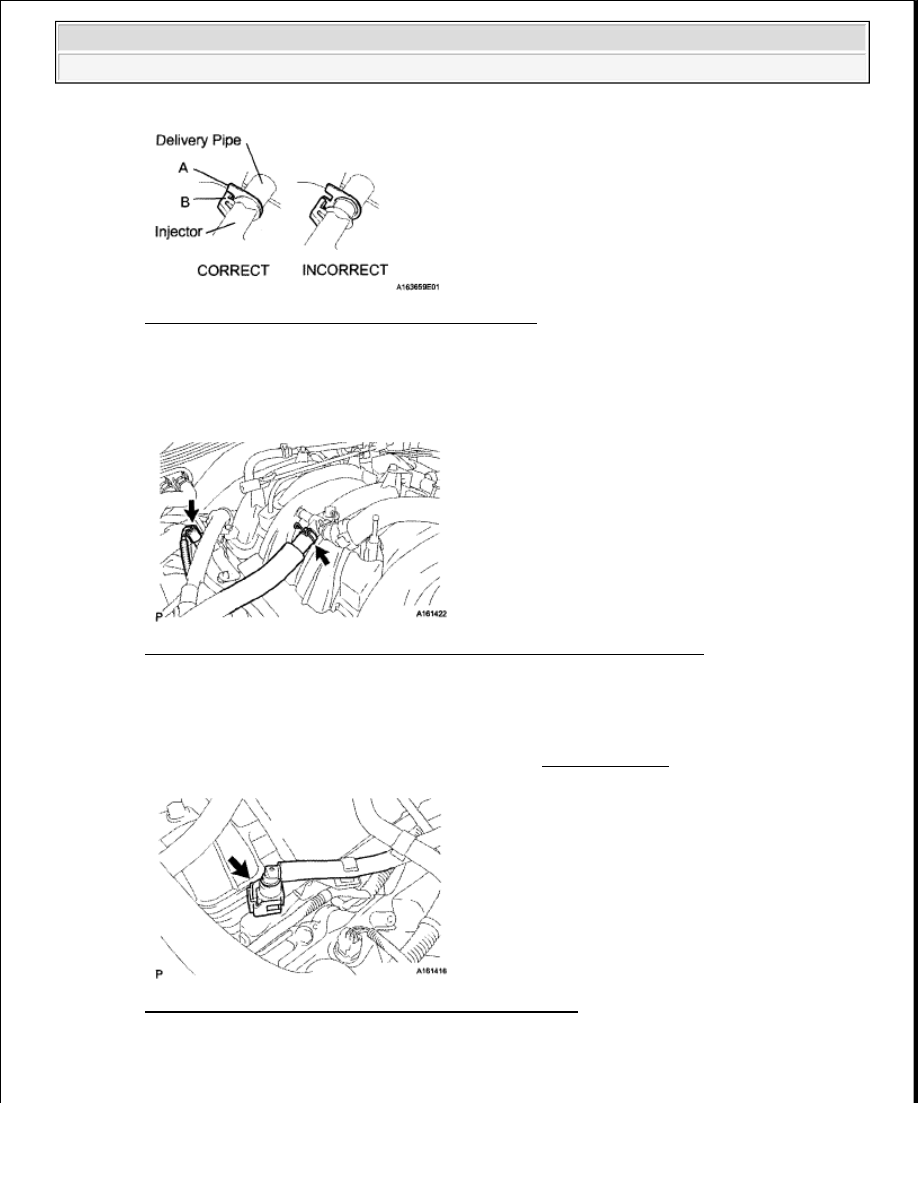

Fig. 48: Identifying Delivery Pipe Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Make sure that the part of the injector labeled B is between the parts
of the delivery pipe labeled A.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































Fig. 49: Connecting No. 6 Wire Harness Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the No. 1 engine cover.

e. Connect the No. 7 wire harness connector.

Fig. 50: Identifying Ventilation Hose And No. 7 Wire Harness Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Connect the ventilation hose.

4. CONNECT FUEL TUBE SUB-ASSEMBLY

a. Connect the fuel tube to the fuel delivery pipe LH (see FUEL SYSTEM ).

Fig. 51: Identifying Fuel Tube Of Fuel Delivery Pipe LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECT NO. 1 FUEL TUBE



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































a. Connect the No. 1 fuel tube to the delivery pipe LH (see FUEL SYSTEM ).

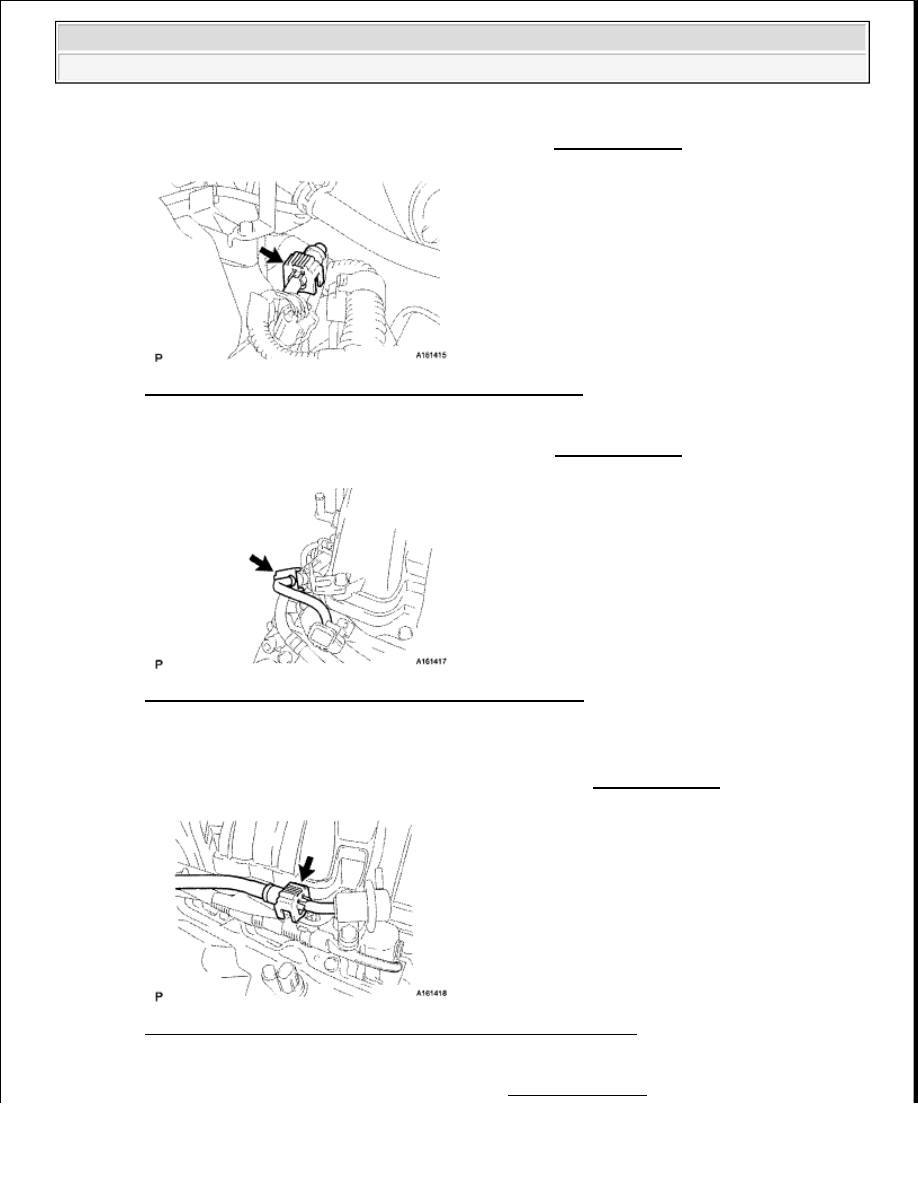

Fig. 52: Identifying No. 1 Fuel Tube Of Delivery Pipe LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the No. 1 fuel tube to the delivery pipe RH (see FUEL SYSTEM ).

Fig. 53: Identifying No. 1 Fuel Tube Of Delivery Pipe RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. CONNECT NO. 2 FUEL TUBE

a. Connect the No. 2 fuel tube to the fuel pressure regulator (see FUEL SYSTEM ).

Fig. 54: Identifying No. 2 Fuel Tube Of Fuel Pressure Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )
