c. Remove the 2 bolts and fuel delivery pipe RH.

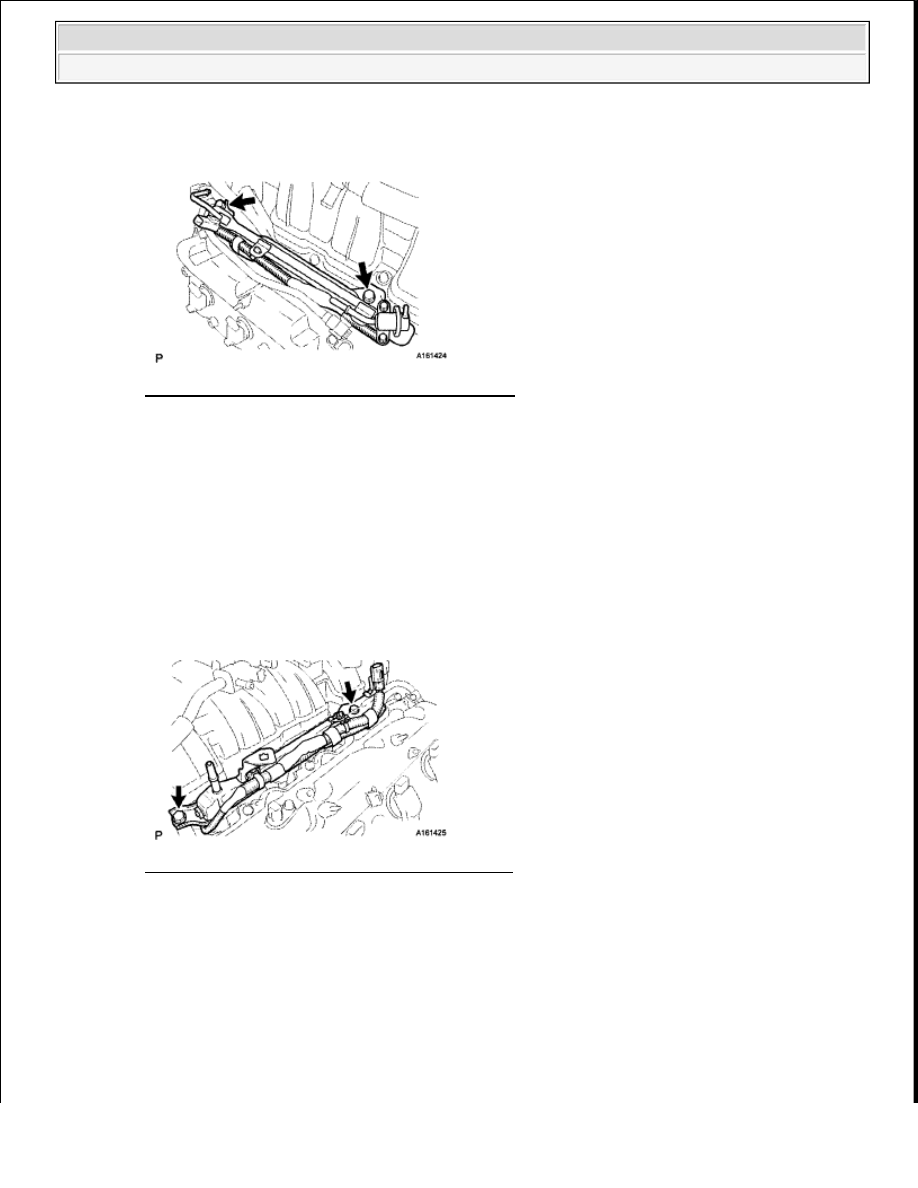

Fig. 27: Identifying Fuel Delivery Pipe RH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 delivery pipe spacers and 4 insulators from the intake manifold.

9. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY LH

a. Disconnect the No. 7 wire harness connector.

b. Remove the No. 3 engine cover.

c. Remove the 2 bolts and fuel delivery pipe LH.

Fig. 28: Identifying Fuel Delivery Pipe LH Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 delivery pipe spacers and 4 insulators from the intake manifold.

10. REMOVE FUEL INJECTOR ASSEMBLY

a. Remove the fuel injector from the fuel delivery pipe, and then disconnect the injector connector.

NOTE:

When removing the delivery pipe, hold the pipe by both ends and pull
it straight upward.

NOTE:

When removing the delivery pipe, hold the pipe by both ends and pull
it straight upward.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































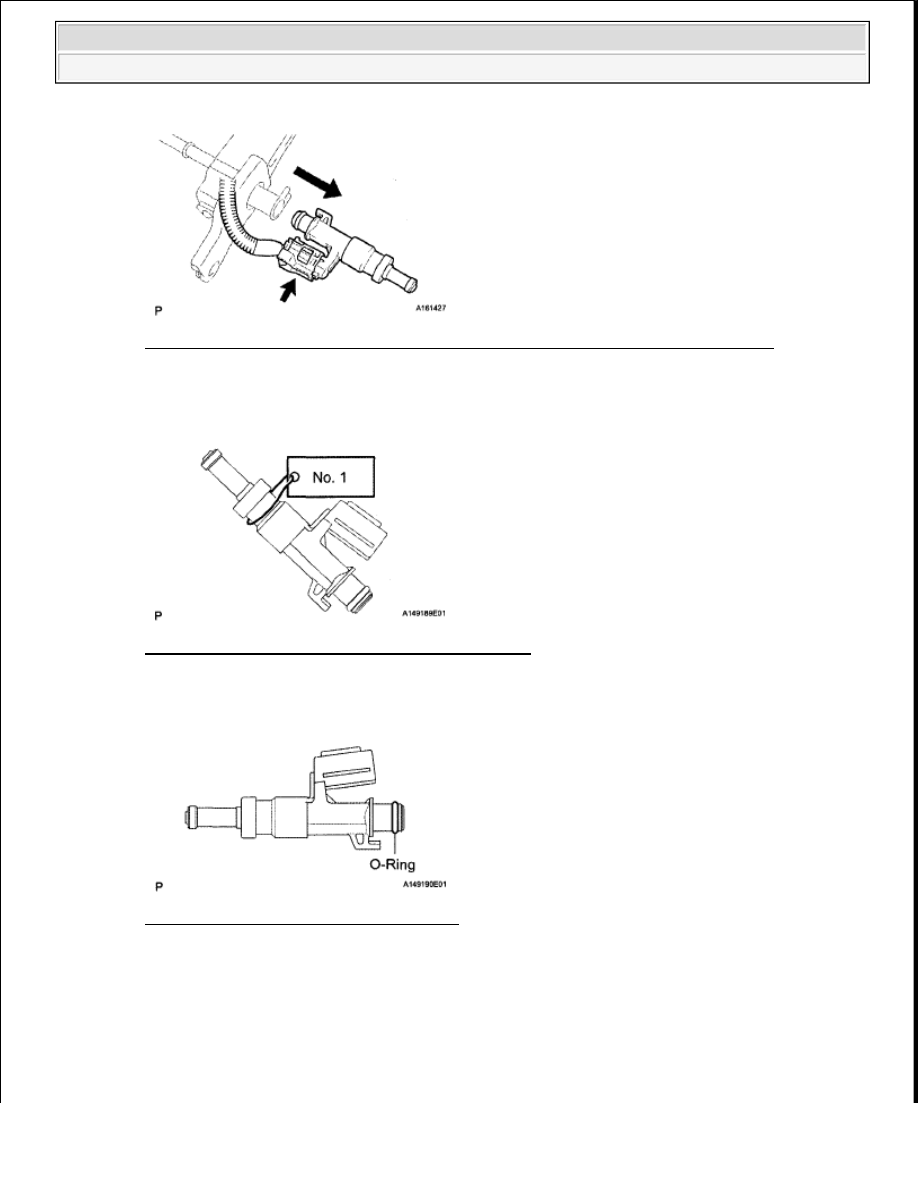

Fig. 29: Removing Fuel Injector From Fuel Delivery Pipe And Injector Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 30: Attaching Tag Or Label To Injector Shaft
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the O-ring from the fuel injector.

Fig. 31: Identifying Fuel Injector O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 3 clamps and then remove the No. 6 wire harness from the delivery pipe RH.

NOTE:

For reinstallation, attach a tag or label to the injector shaft.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































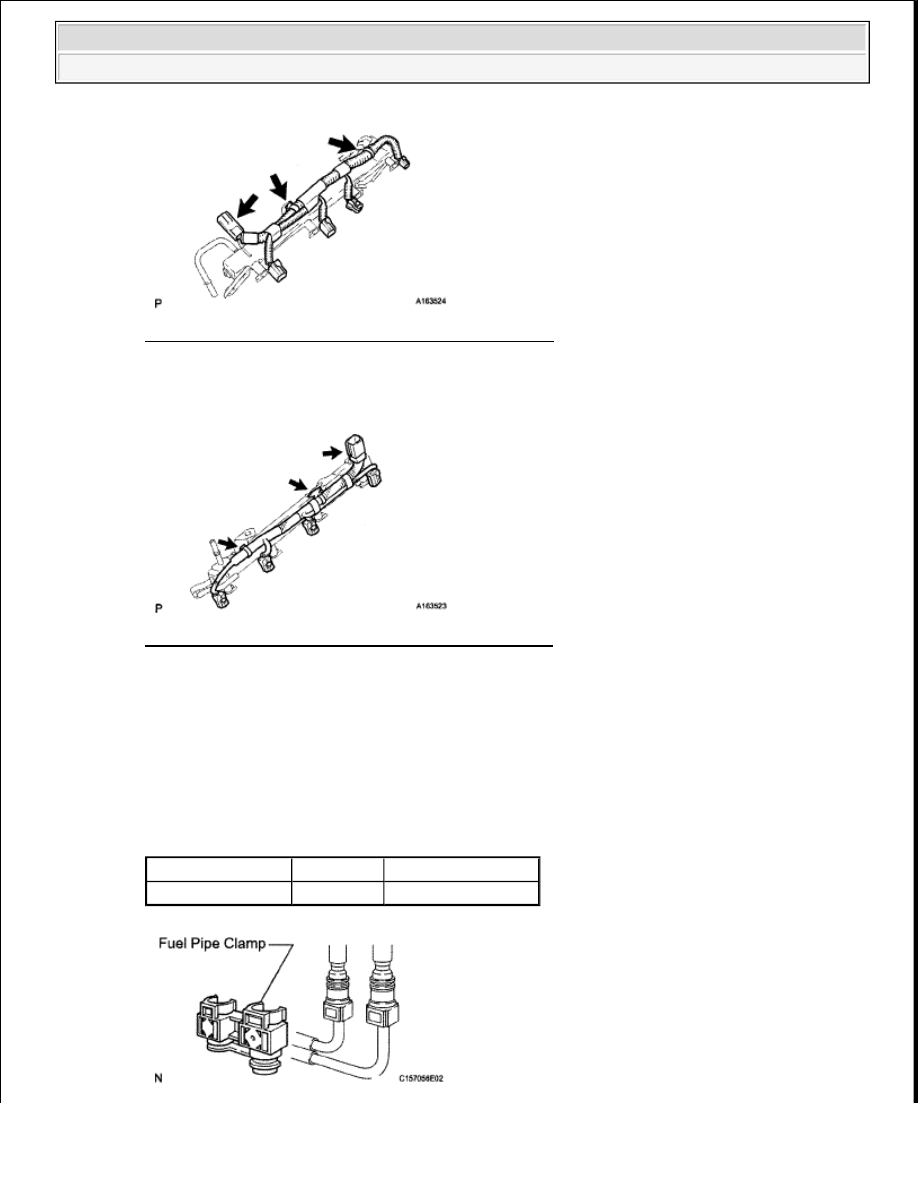

Fig. 32: Identifying No. 6 Wire Harness Clamps - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Detach the 3 clamps and then remove the No. 7 wire harness from the delivery pipe LH.

Fig. 33: Identifying No. 7 Wire Harness Clamps - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FUEL INJECTOR ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

FUEL INJECTOR ASSEMBLY STANDARD RESISTANCE

Tester Connection Condition Specified Condition

1 -2

20°C (68°F) 11.6 to 12.4 ohms



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra































Fig. 34: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the injector assembly.

b. Inspect the injection volume.

c. Remove the fuel pipe clamp.

d. Disconnect the fuel tube.

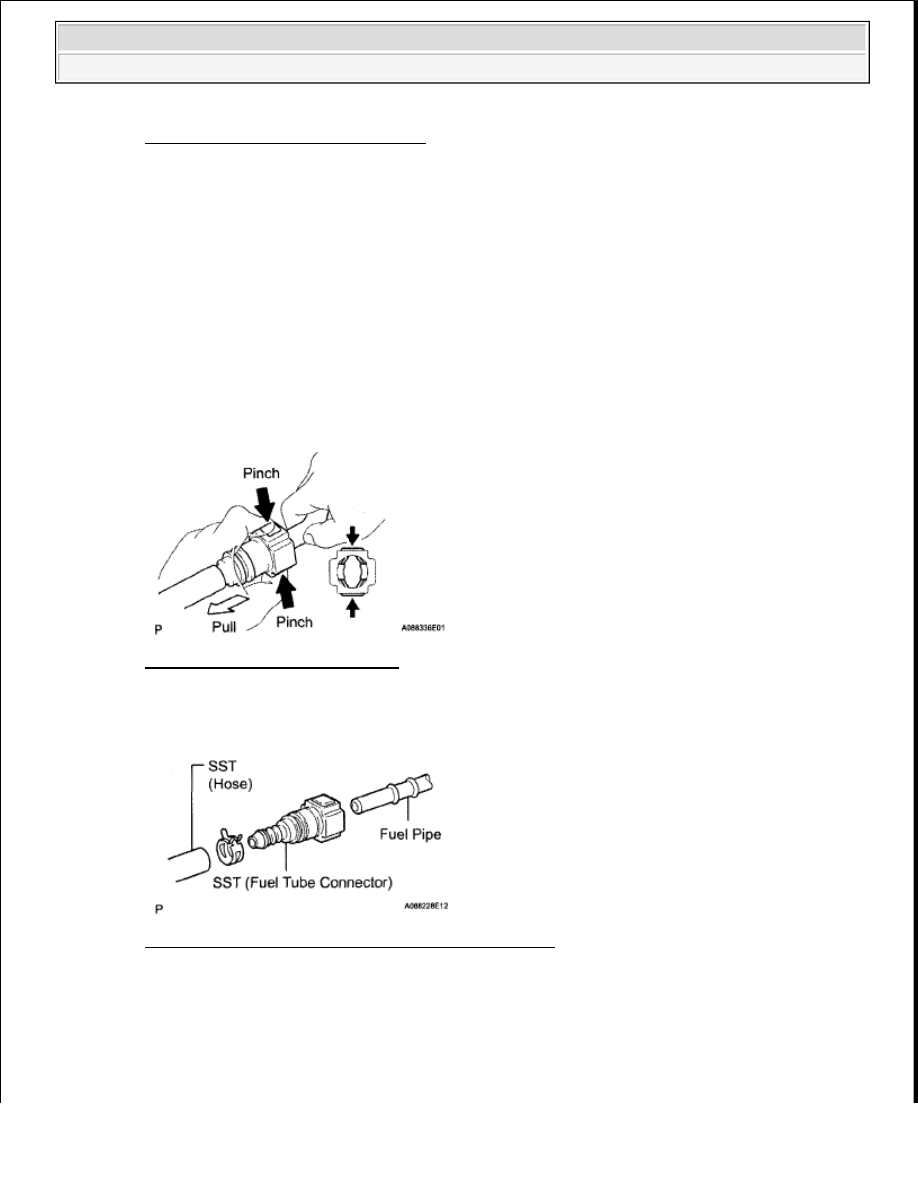

Fig. 35: Disconnecting Fuel Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect SST to the fuel pipe (the vehicle side).

Fig. 36: Identifying SST And Fuel Pipe (Vehicle Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Install the O-ring to the fuel injector.

g. Install SST and the tube to the fuel injector.

SST 09268-31012 (09268-41500, 90467-13001, 95336-08070, 09268-41300, 09268-41600)

CAUTION: This test involves high-pressure fuel and electricity. Take all

precautions regarding safe handling of both the fuel and the
electricity. Perform this test in a safe area, and avoid any sparks
or flames. Do not smoke.
