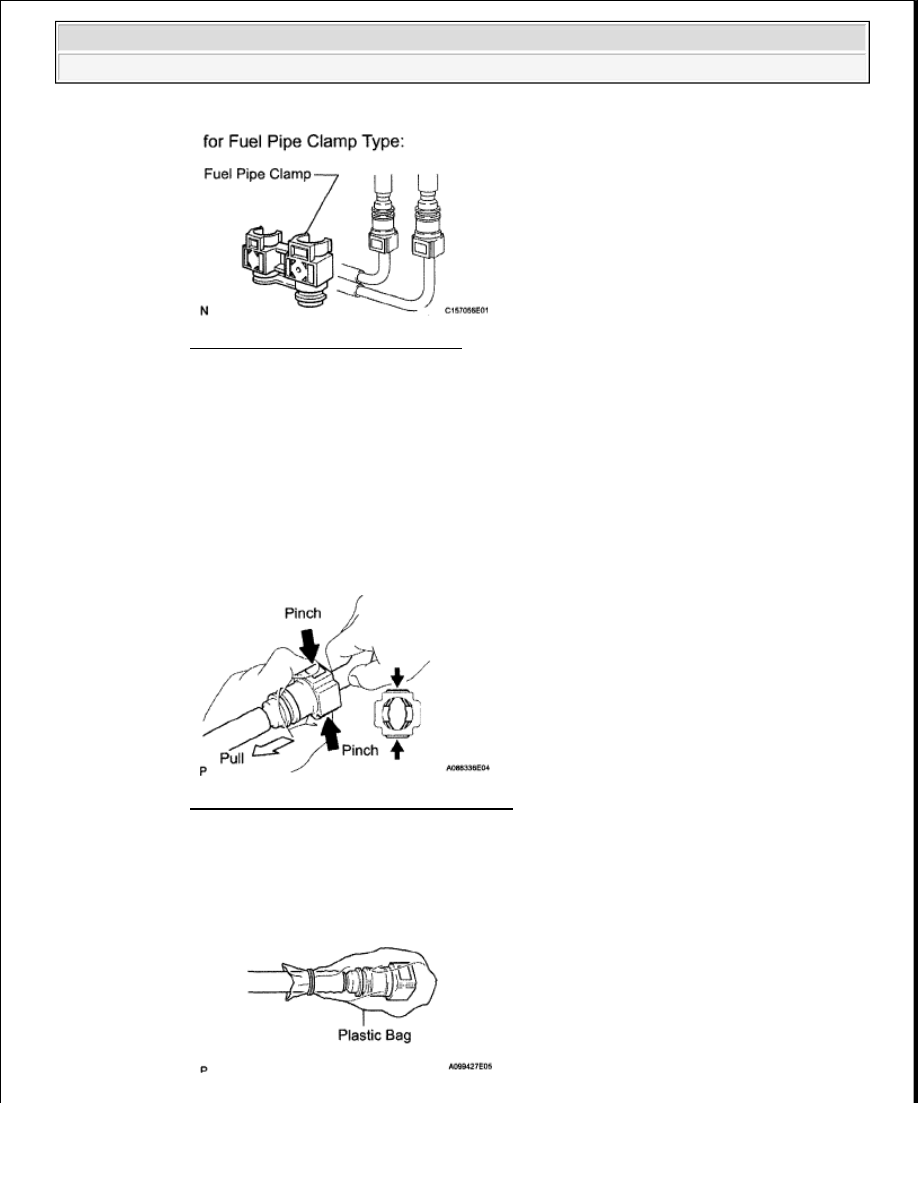

Fig. 6: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Check for dirt or mud on the pipe and around the connector before disconnection. Clean if

necessary.

4. Pinch the connector and disconnect the connector and pipe.

If the connector and the pipe are stuck together, pinch the connector, push and pull the pipe
to disconnect the pipe.

Fig. 7: Disconnecting Connector And Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. Check for dirt or mud on the seal surface of the disconnected pipe. Clean if necessary.

6. To protect the disconnected pipe and connector from damage and contamination, cover them

with plastic bags.

NOTE:

Do not use any tools.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra





























Fig. 8: Identifying Connector Covered With Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Observe these precautions when connecting the fuel tube connector (for quick type).

1. Check that there is no damage or contamination in the connected part of the pipe.

2. Align the axis of the connector with the axis of the pipe. Push the pipe into the connector

until the connector makes a "click" sound. If the connection is tight, apply a small amount of
fresh spindle oil or gasoline on the tip of the pipe.

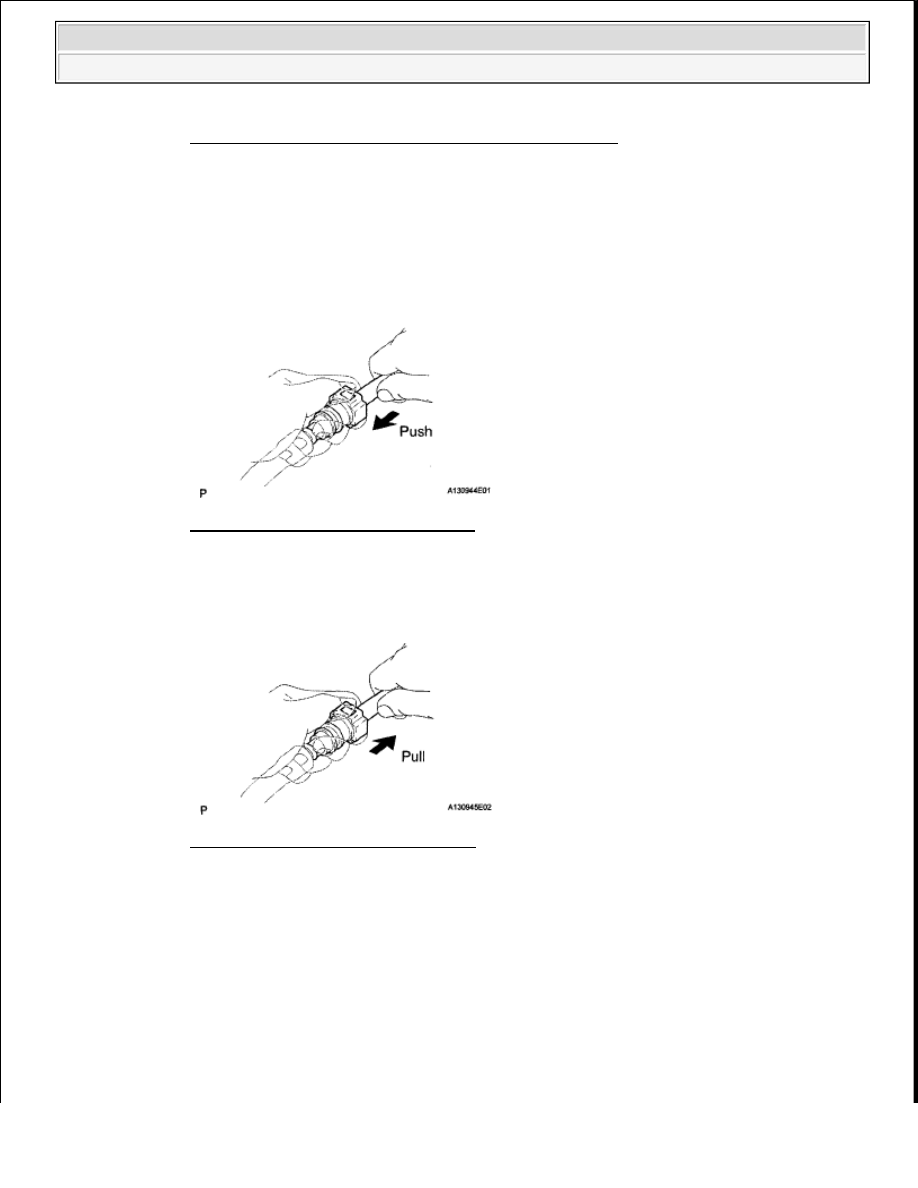

Fig. 9: Pushing Fuel Tube Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. After connecting the pipe and connector, try to pull apart the pipe and the connector to

confirm that they are securely connected.

Fig. 10: Pulling Fuel Tube Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. for Fuel Pipe Clamp Type:

Install the fuel pipe clamp to the connector.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

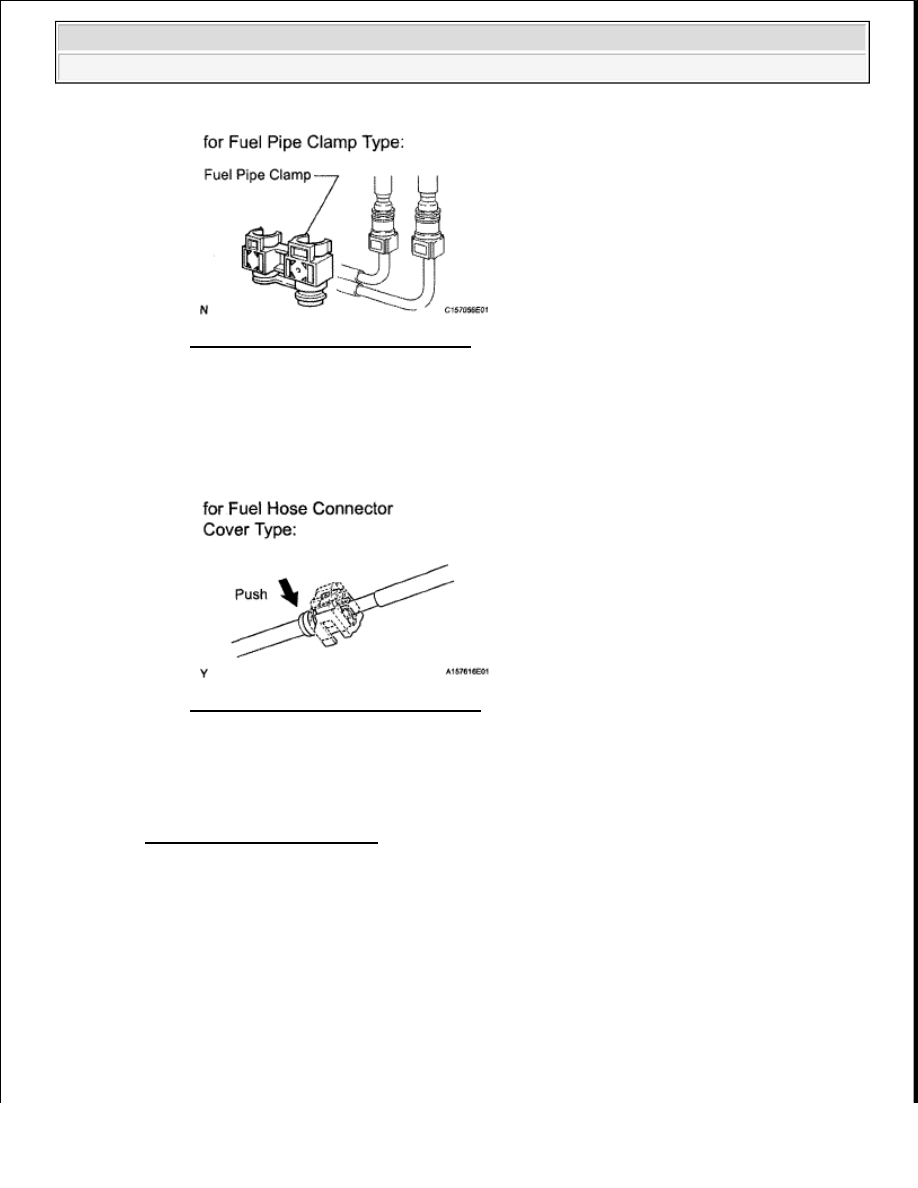

Fig. 11: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. for Fuel Hose Connector Cover Type:

Attach the lock claws to the connector by pushing down on the cover, as shown in the
illustration.

Fig. 12: Pushing Fuel Hose Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. Check that there is no fuel leakage.

3. CHECK FOR FUEL LEAK

a. Check that there are no fuel leaks after performing maintenance anywhere on the fuel system (See

ON-VEHICLE INSPECTION ).

PARTS LOCATION



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

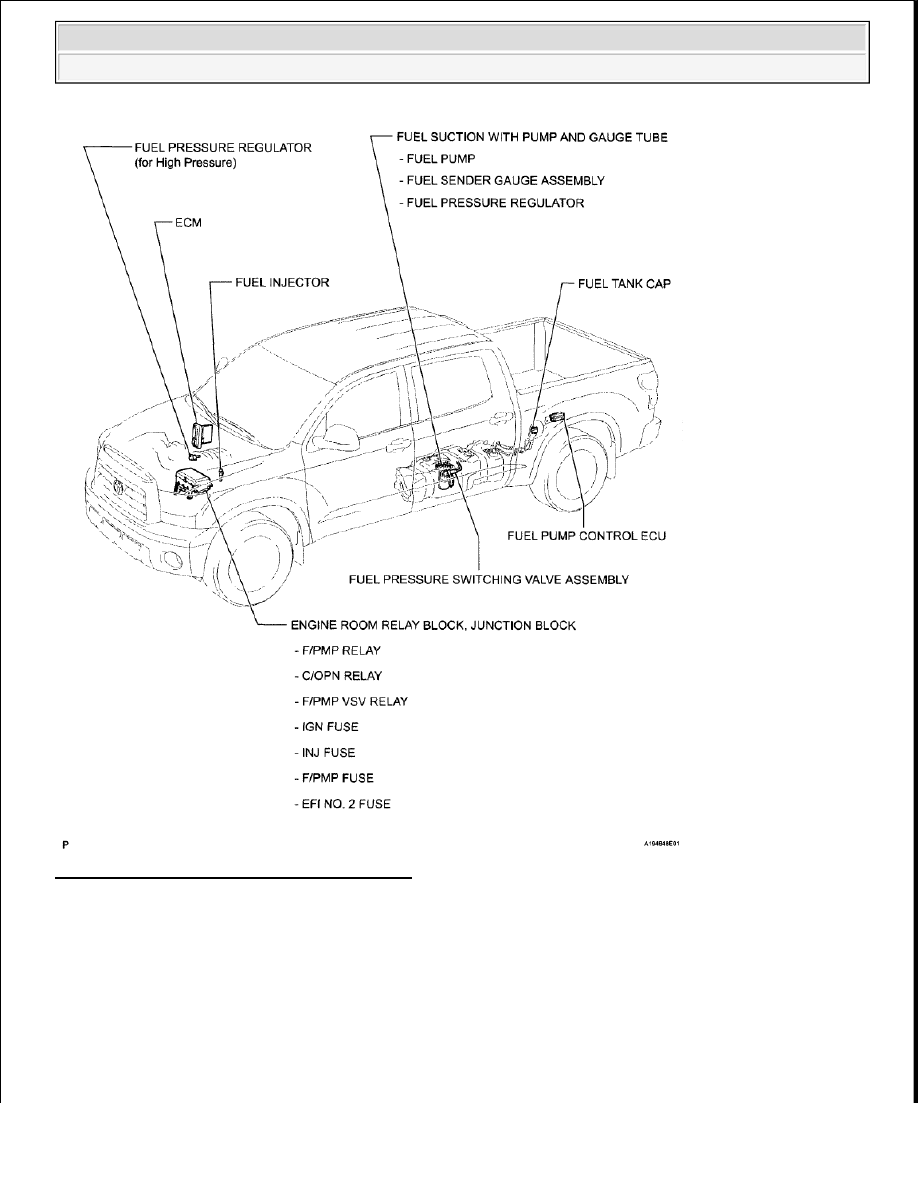

Fig. 13: Identifying Fuel System Part Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

1. FUEL FLOW DIAGRAM
