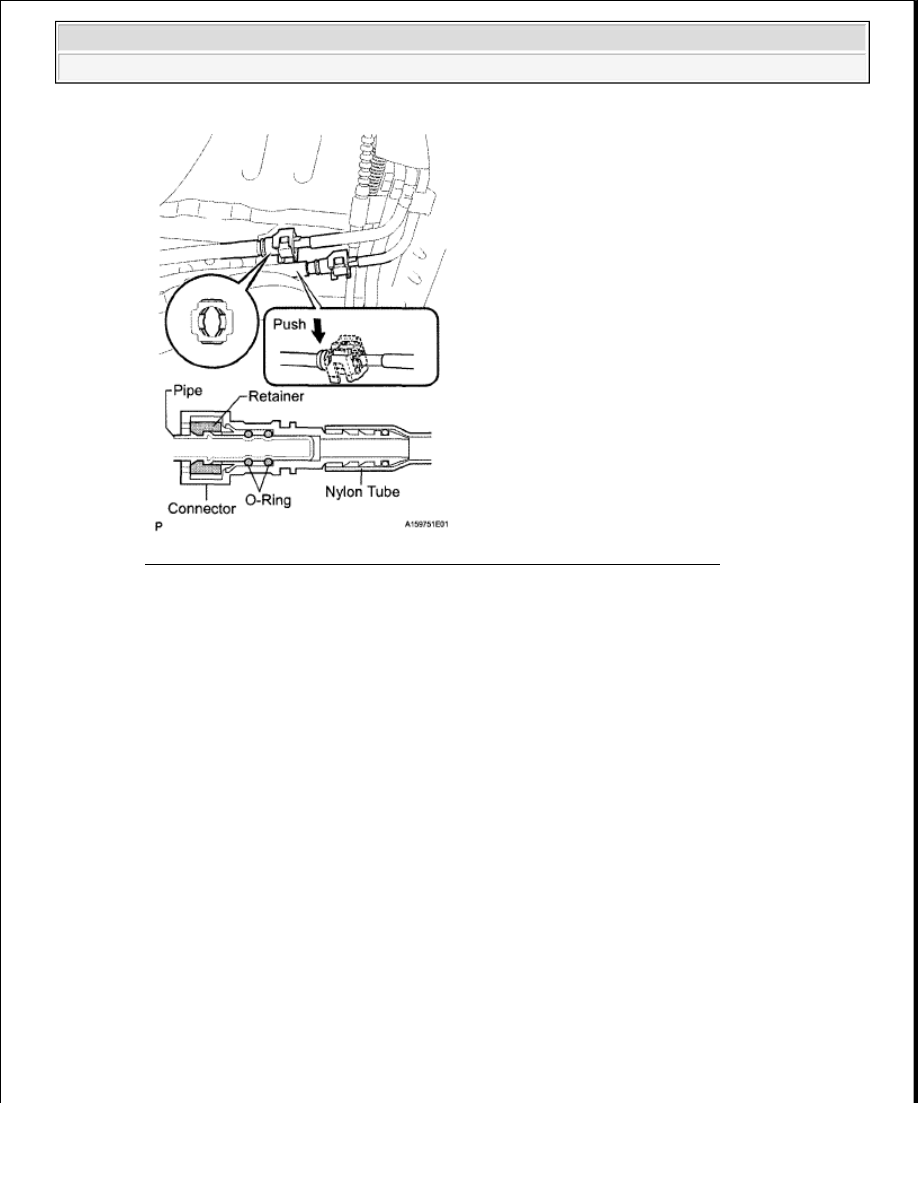

Fig. 112: Attaching Lock Claws To Connector By Pushing Down On Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

a. Connect the fuel tank main tube.

HINT:

Push the parts together firmly until a "click" sound is heard.

b. Attach the lock claws to the connector by pushing down on the cover, as shown in the illustration.

12. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles)

a. Install the tank protector with the 2 bolts and 2 nuts.

Torque:

for bolt

29 N*m (296 kgf*cm, 21 ft.*lbf)

NOTE:



Before installing the tube connectors to the pipes, check if there
is any damage or foreign matter in the connectors.



After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































for nut

20 N*m (204 kgf*cm, 15 ft.*lbf)

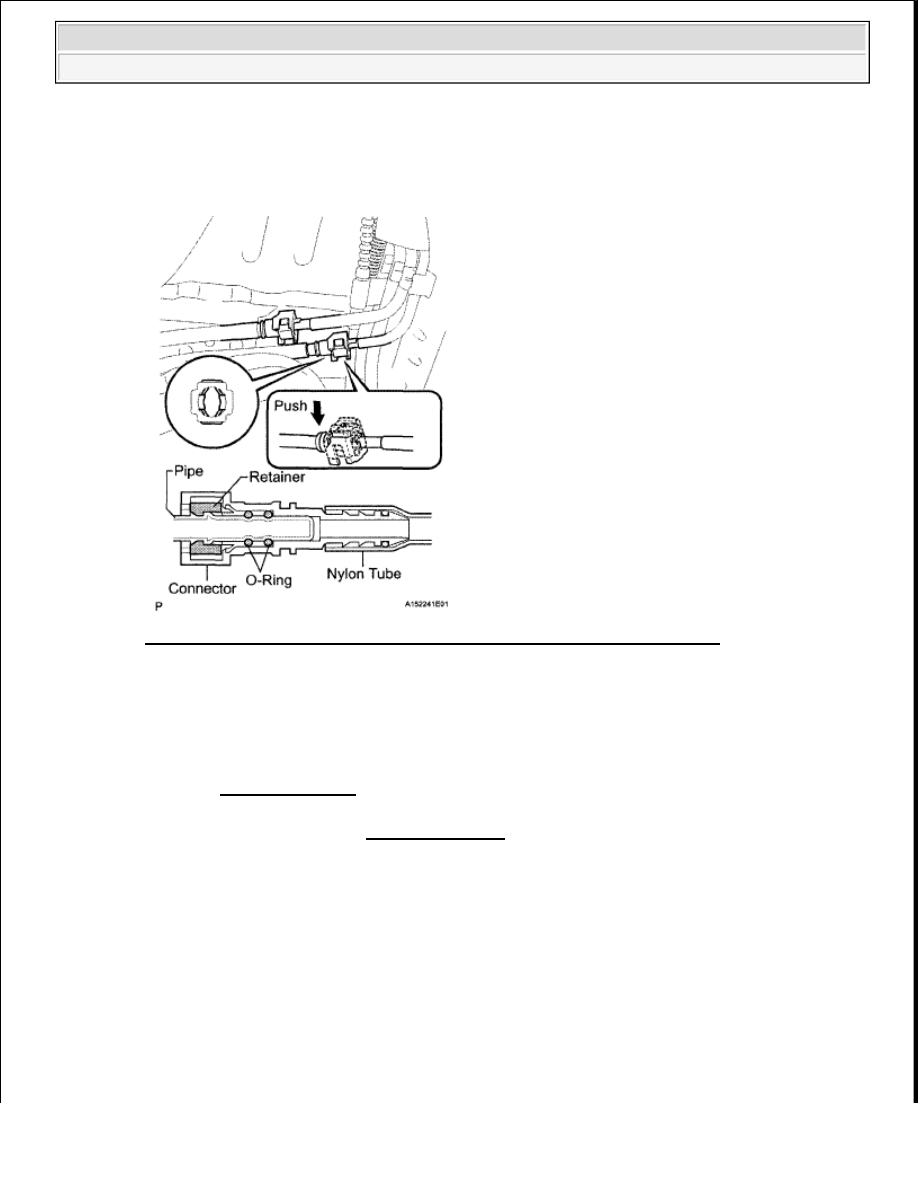

Fig. 113: Attaching Lock Claws To Connector By Pushing Down On Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL FUEL TANK CAP

14. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

15. INSPECT FOR FUEL LEAK (see INSTALLATION )

FUEL SENDER GAUGE ASSEMBLY

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

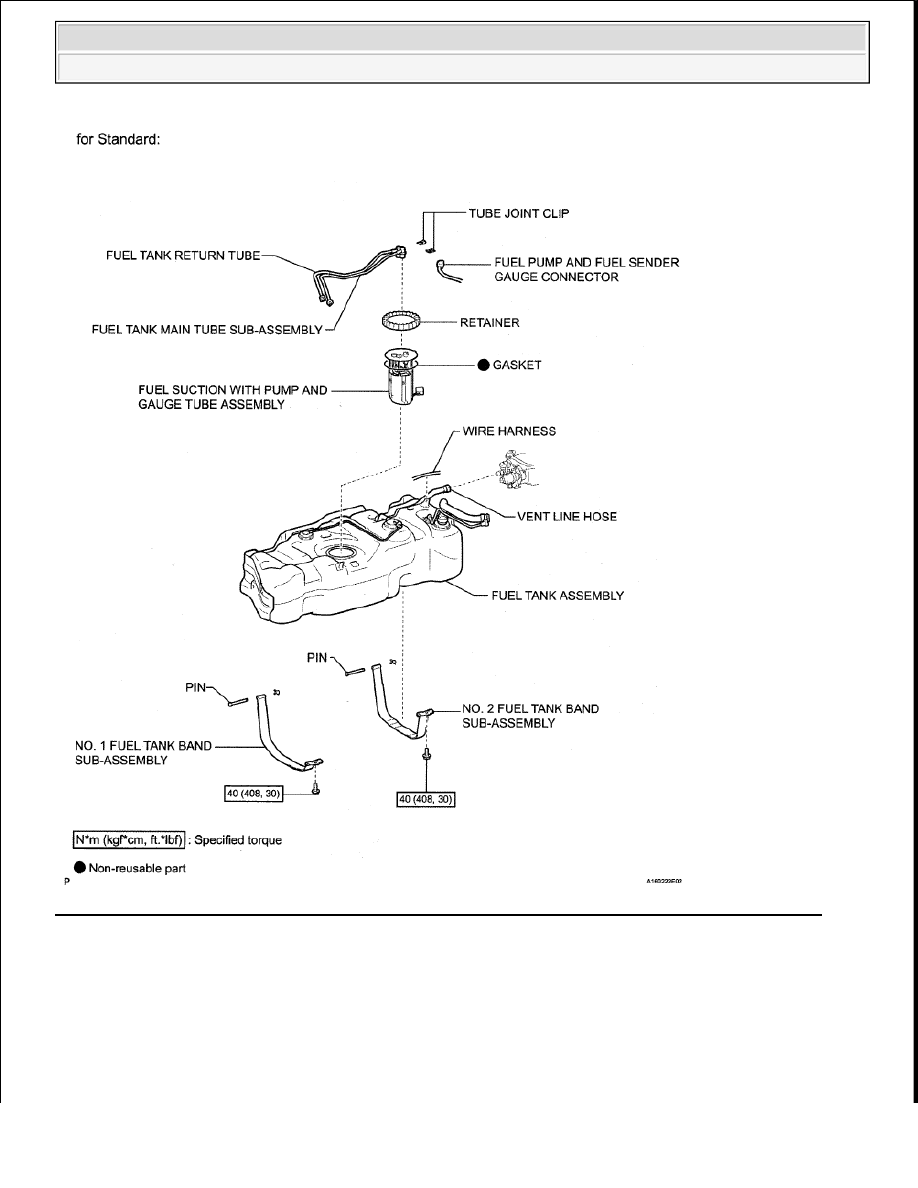

Fig. 114: Identifying Fuel Sender Gauge Assembly Components With Torque Specifications (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

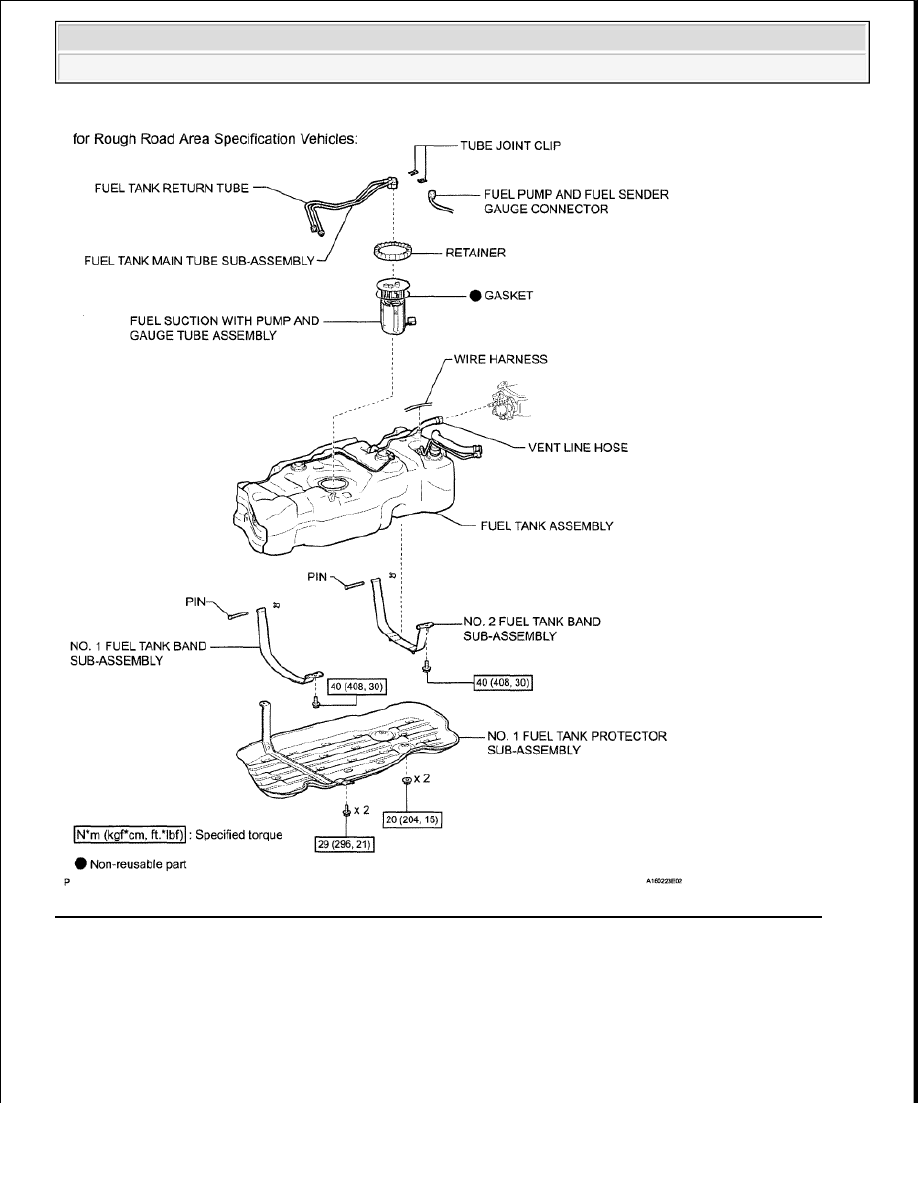

Fig. 115: Identifying Fuel Sender Gauge Assembly Components With Torque Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
