l. Measure the fuel pressure at idle.

Fuel pressure: 265 to 304 kPa (2.7 to 3.1 kgf/cm

2

 , 38 to 44 psi)



m. Stop the engine.

n. Check that the fuel pressure remains as specified for 5 minutes after the engine has stopped.

Fuel pressure: 147 kPa (1.5 kgf/cm

2

 , 21 psi) or more



If the pressure is not as specified, check the fuel pump, pressure regulator and/or injectors.

o. After checking the fuel pressure, disconnect the cable from the negative (-) battery terminal and

carefully remove SST to prevent gasoline from splashing.

p. Reinstall the front fuel pipe to the LH delivery pipe (see INSTALLATION ).

q. Reconnect the negative (-) terminal cable to the battery.

r. Check for fuel leaks (refer to "CHECK FUEL PUMP OPERATION AND FUEL LEAK" in ON-

VEHICLE INSPECTION).

FUEL INJECTOR

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

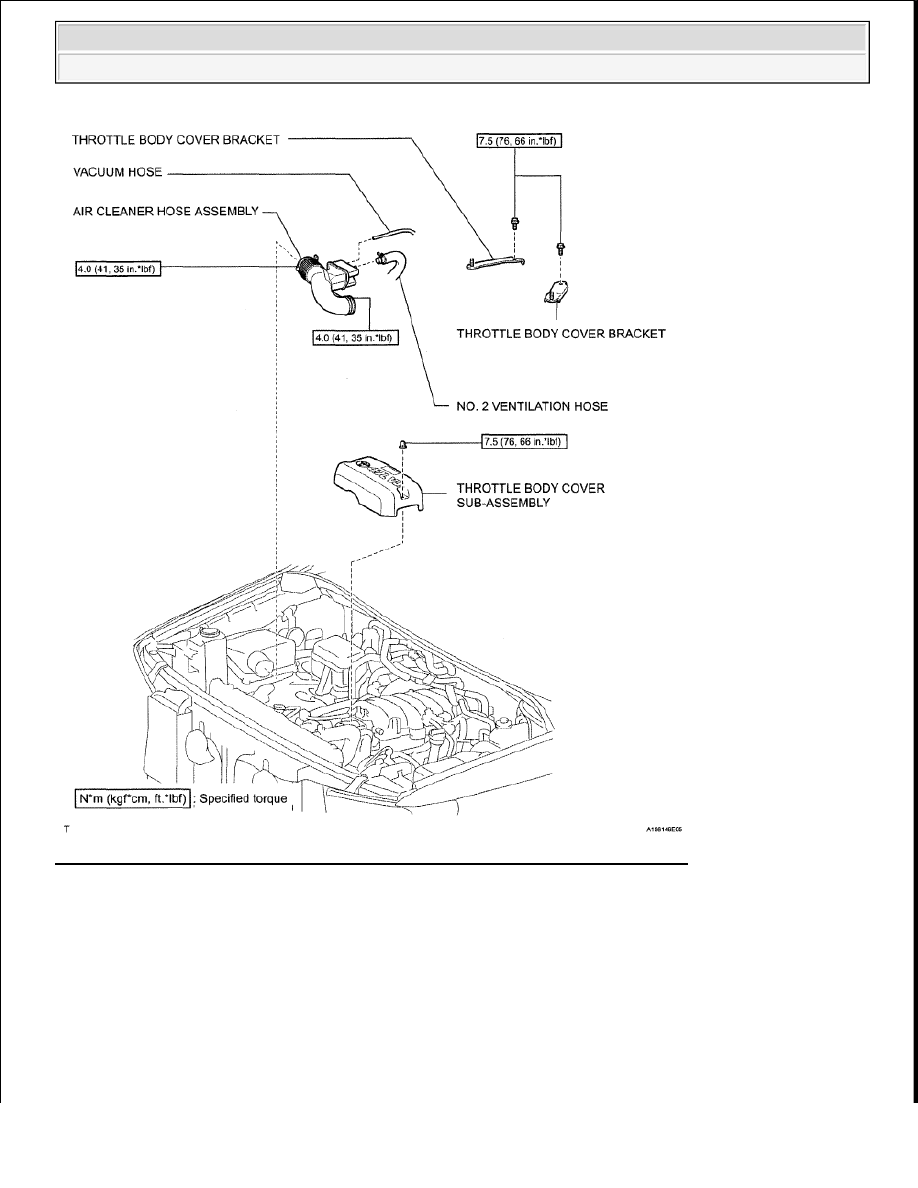

Fig. 20: Identifying Fuel Injector Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

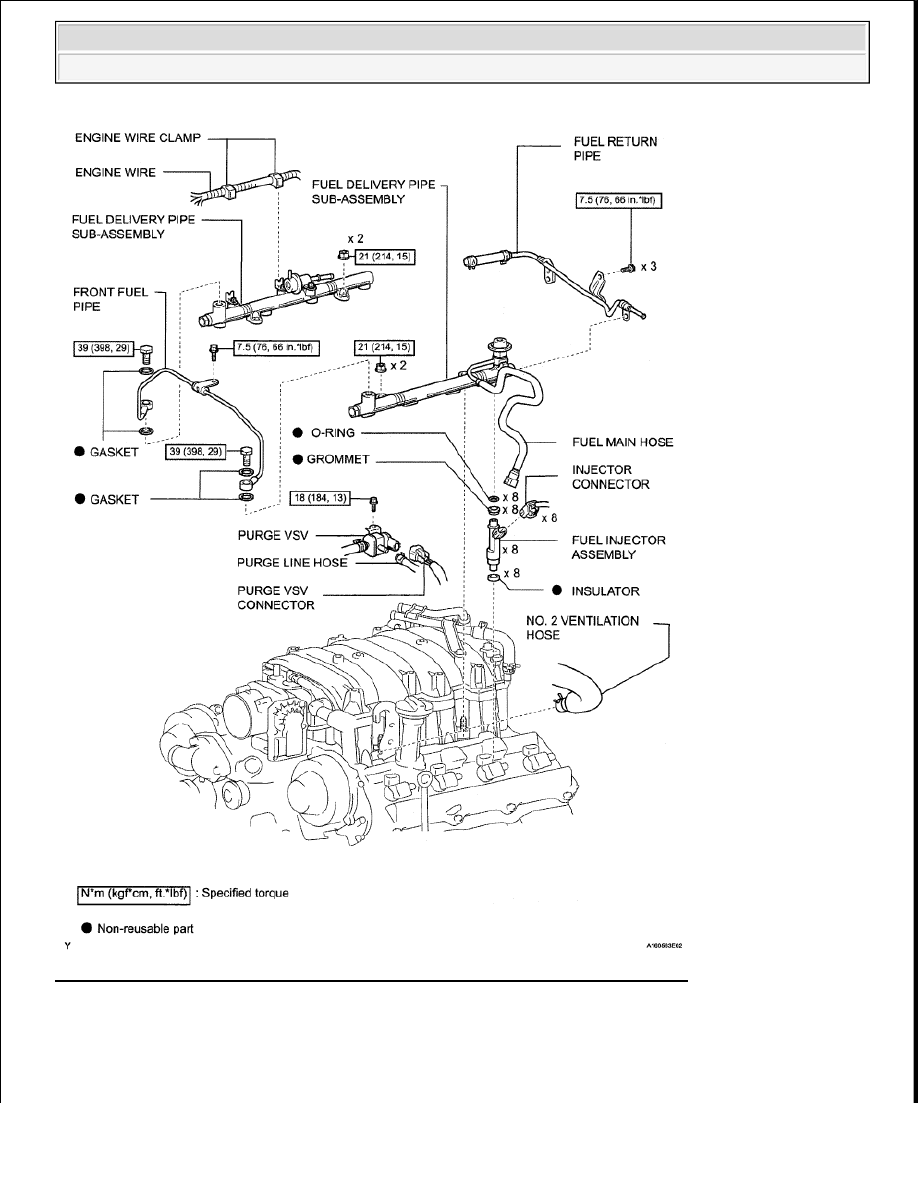

Fig. 21: Identifying Fuel Injector Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra































2. REMOVE THROTTLE BODY COVER SUB-ASSEMBLY (See REMOVAL )

3. REMOVE AIR CLEANER HOSE ASSEMBLY (See REMOVAL )

4. INSPECT FUEL INJECTOR ASSEMBLY

a. Disconnect the 8 injector connectors.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FUEL INJECTOR ASSEMBLY

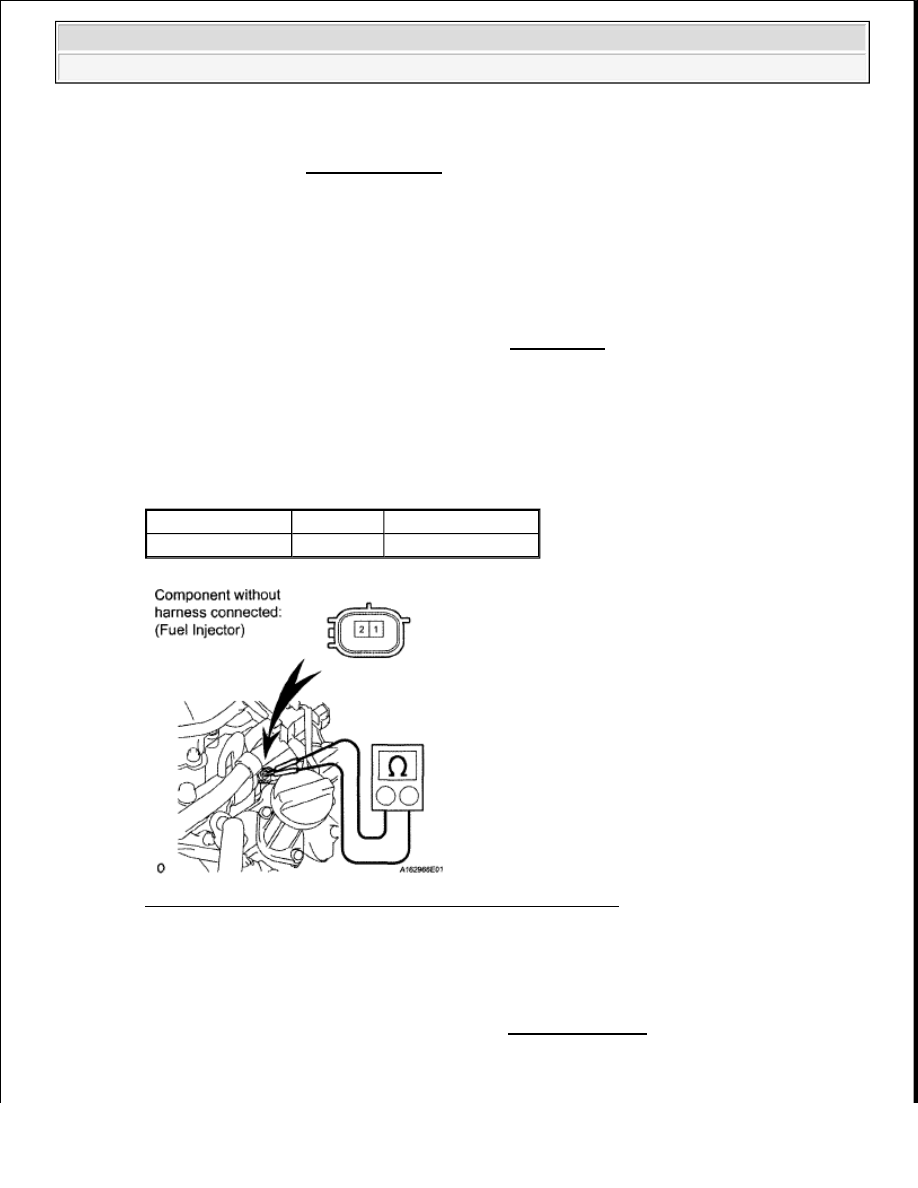

Fig. 22: Measuring Injector Connectors Terminals Resistance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the resistance is not as specified, replace the injector.

c. Reconnect the 8 injector connectors.

5. INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

6. INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

7. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.

Tester Connection Condition Specified Condition

1 -2

20°C (68°F) 11.6 to 12.4 ohms
