Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Check for dirt or mud on the pipe and around the connector before disconnection. Clean if

necessary.

4. Pinch the connector and disconnect the connector and pipe.

If the connector and the pipe are stuck together, pinch the connector, push and pull the pipe
to disconnect the pipe and pull it out.

5. Check for dirt or mud on the seal surface of the disconnected pipe. Clean if necessary.

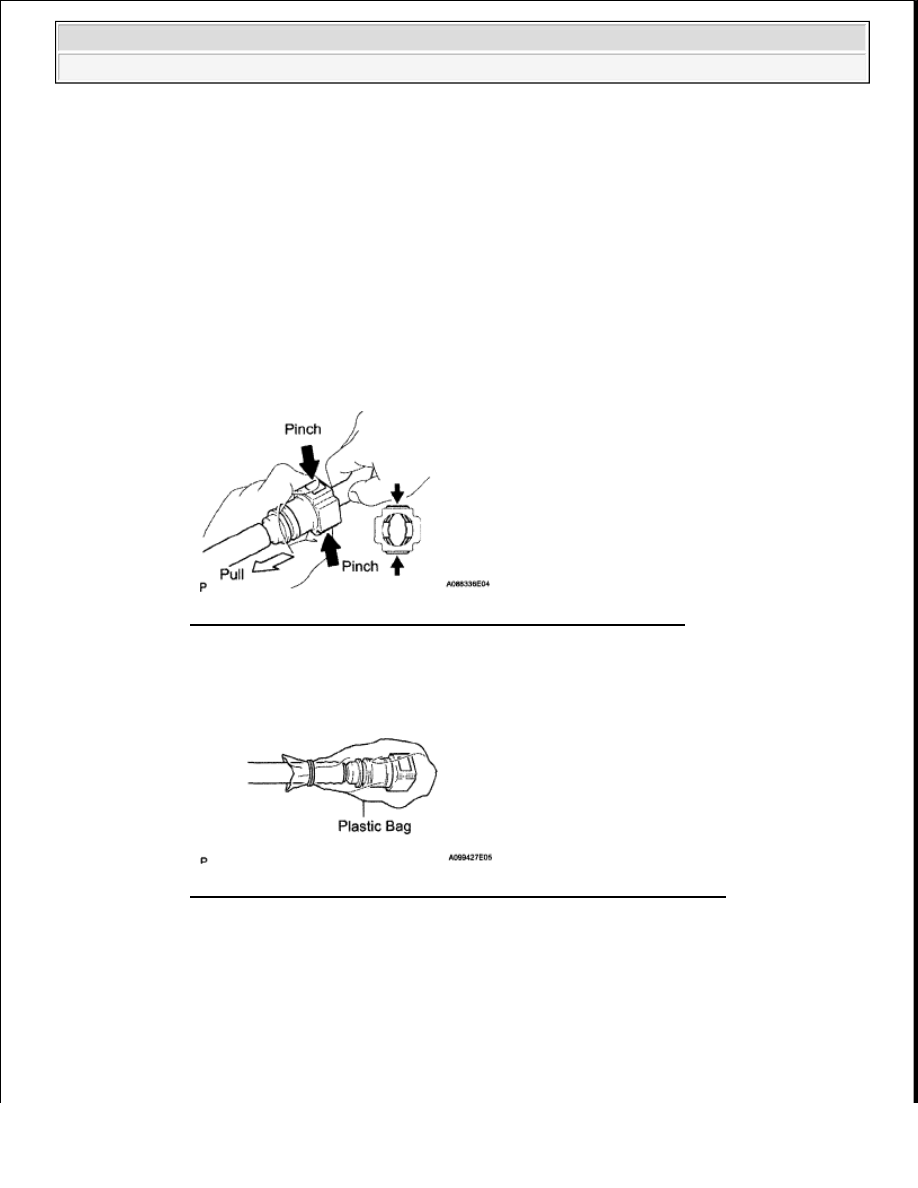

Fig. 9: Pinching Connector And Disconnect Connector And Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. To protect the disconnected pipe and connector from damage and contamination, cover it

with a plastic bag.

Fig. 10: Covering Disconnected Pipe And Connector With Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Observe these precautions when connecting the fuel tube connector (for quick type).

1. Check that there is no damage or contamination in the connected part of the pipe.

2. Align the axis of the connector with the axis of the pipe. Push the pipe into the connector

until the connector makes a "click" sound. If the connection is tight, apply a small amount of
fresh engine oil on the tip of the pipe.

NOTE:

Do not use any tools.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

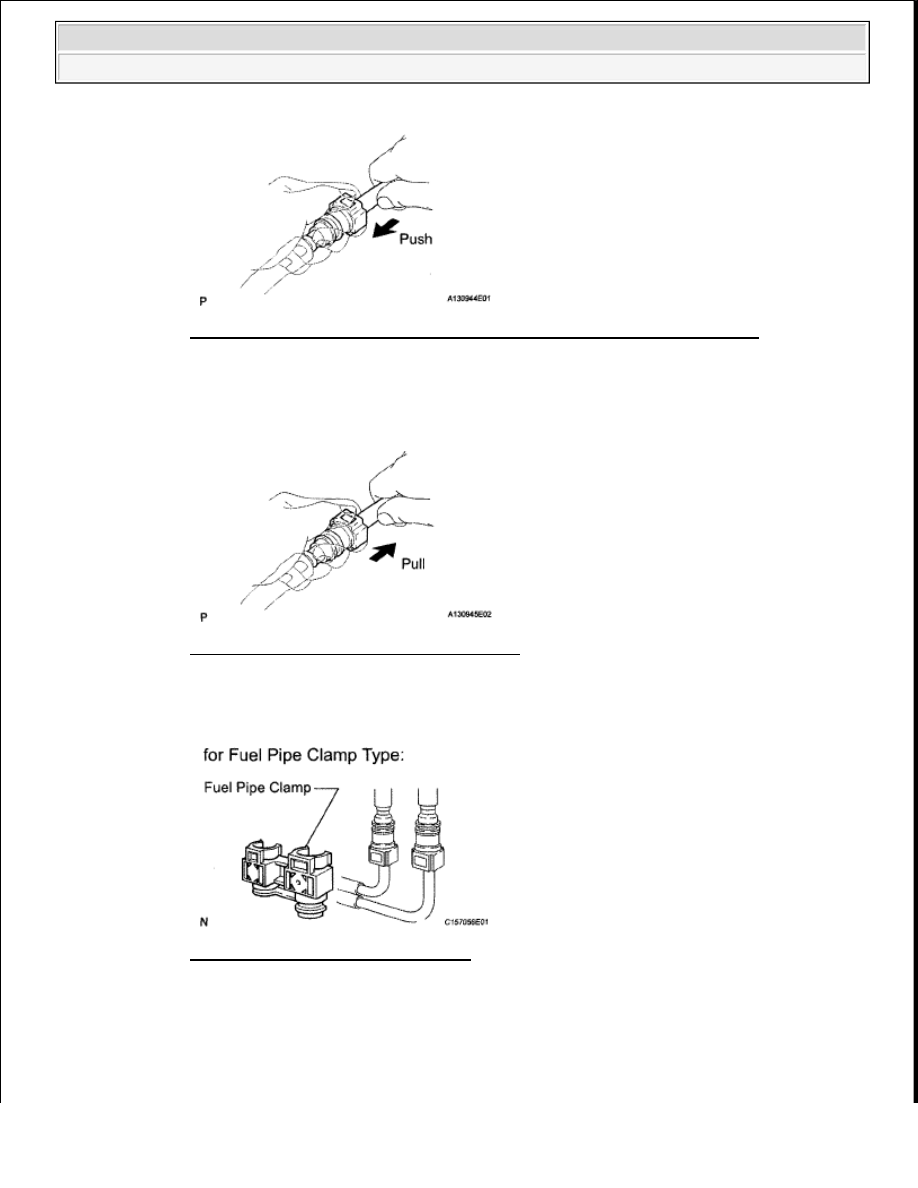

Fig. 11: Pushing Pipe Into Connector Until Connector Makes Click Sound
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. After having finished the connection, try to pull apart the pipe and the connector and confirm

that they are securely connected.

Fig. 12: Pulling Apart Pipe And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. for Fuel Pipe Clamp Type: Install the fuel pipe clamp to the connector.

Fig. 13: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. for Fuel Hose Connector Cover Type: Attach the lock claws to the connector by pushing

down on the cover, as shown in the illustration.



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

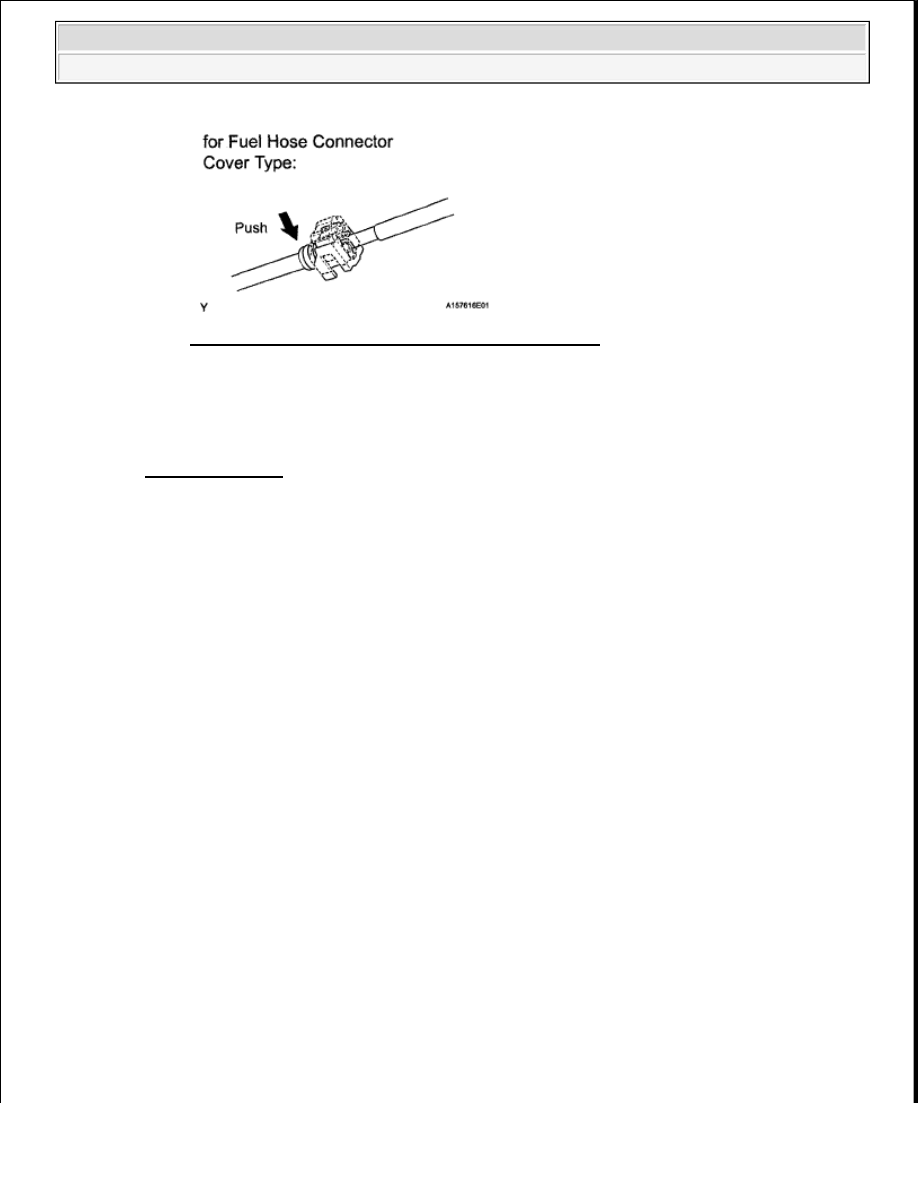

Fig. 14: Identifying Fuel Hose Connector Cover Type
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. Check that there is no fuel leakage.

3. CHECK FOR FUEL LEAK

a. Check that there are no fuel leaks after performing maintenance anywhere on the fuel system (see

INSTALLATION ).

PARTS LOCATION



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra

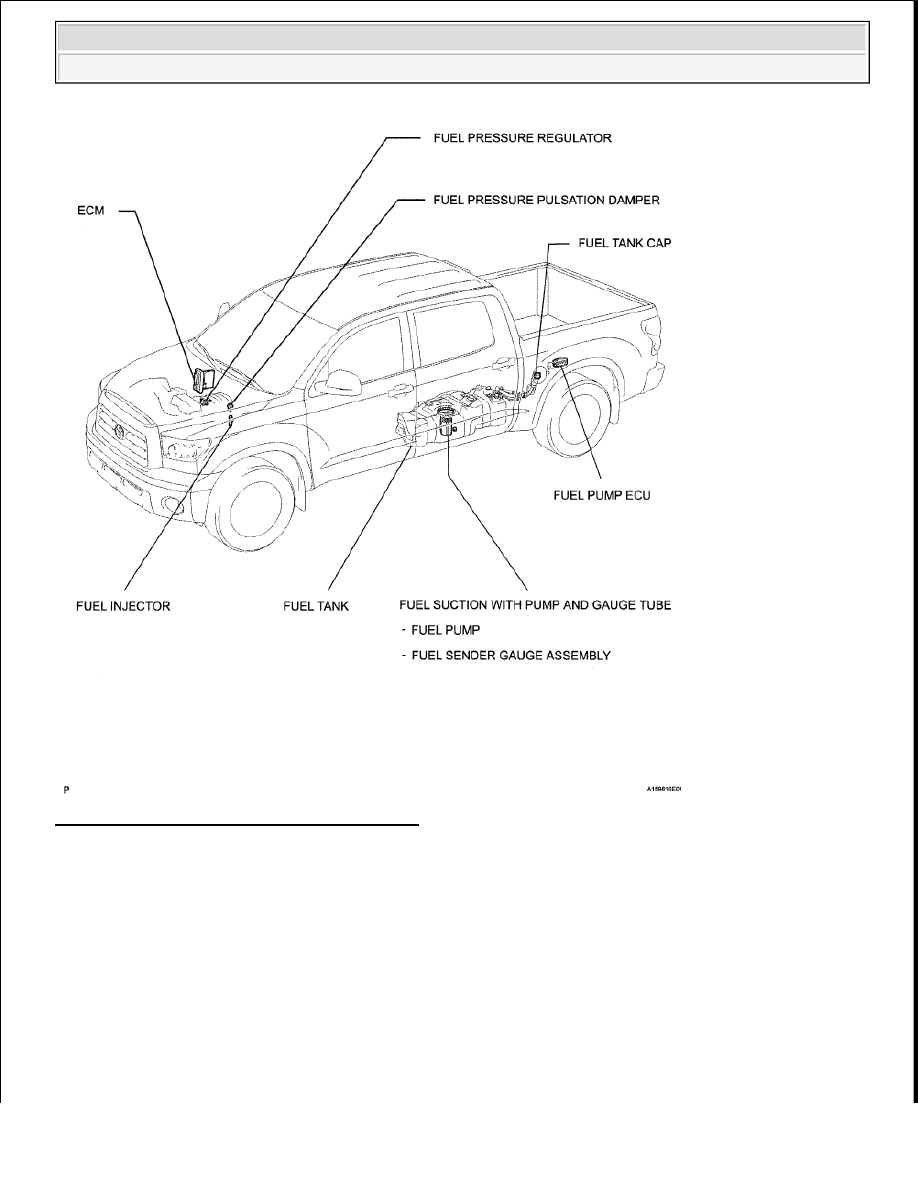

Fig. 15: Identifying Fuel System Parts Location
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

1. FUEL FLOW DIAGRAM



2009 Toyota Tundra

2009 ENGINE Fuel (2UZ-FE) - Tundra
