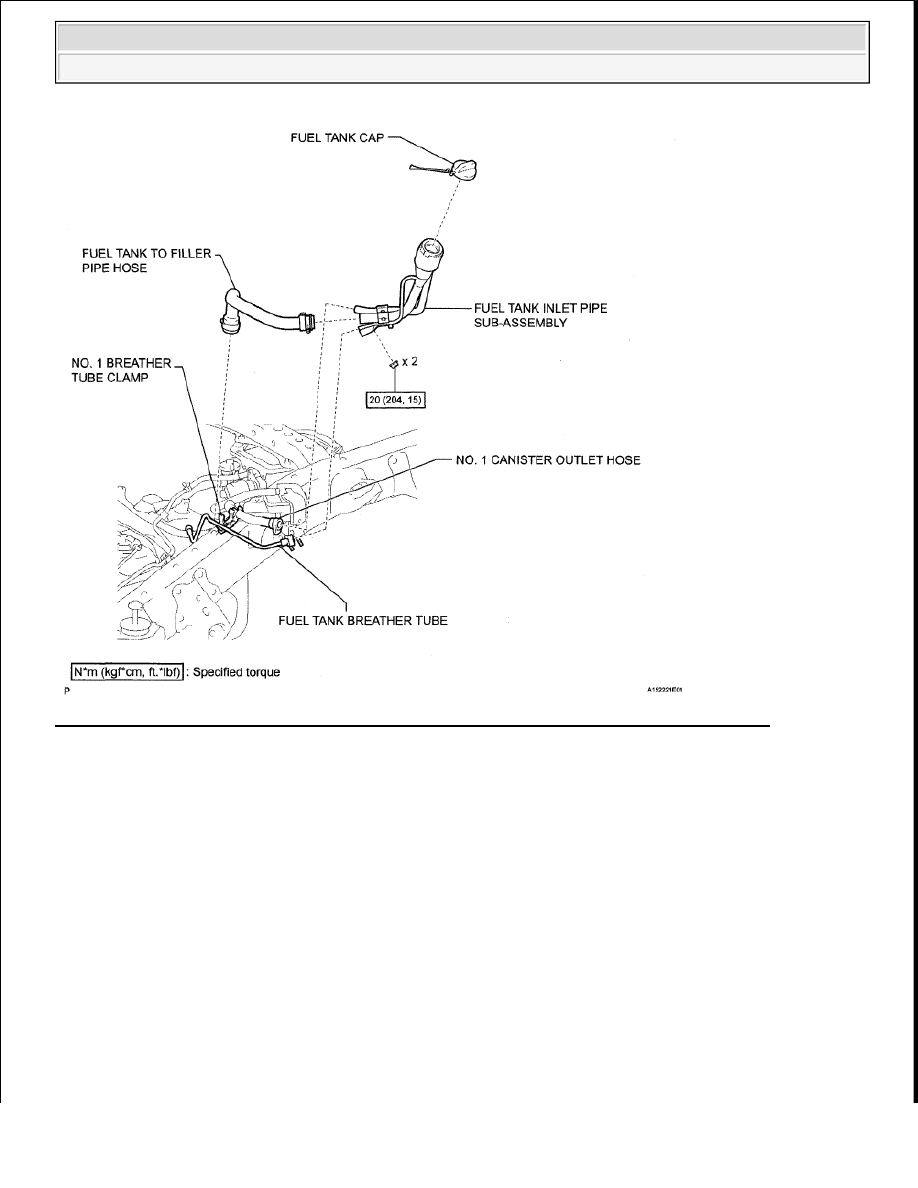

Fig. 52: Identifying Fuel Pump Replacement Components With Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































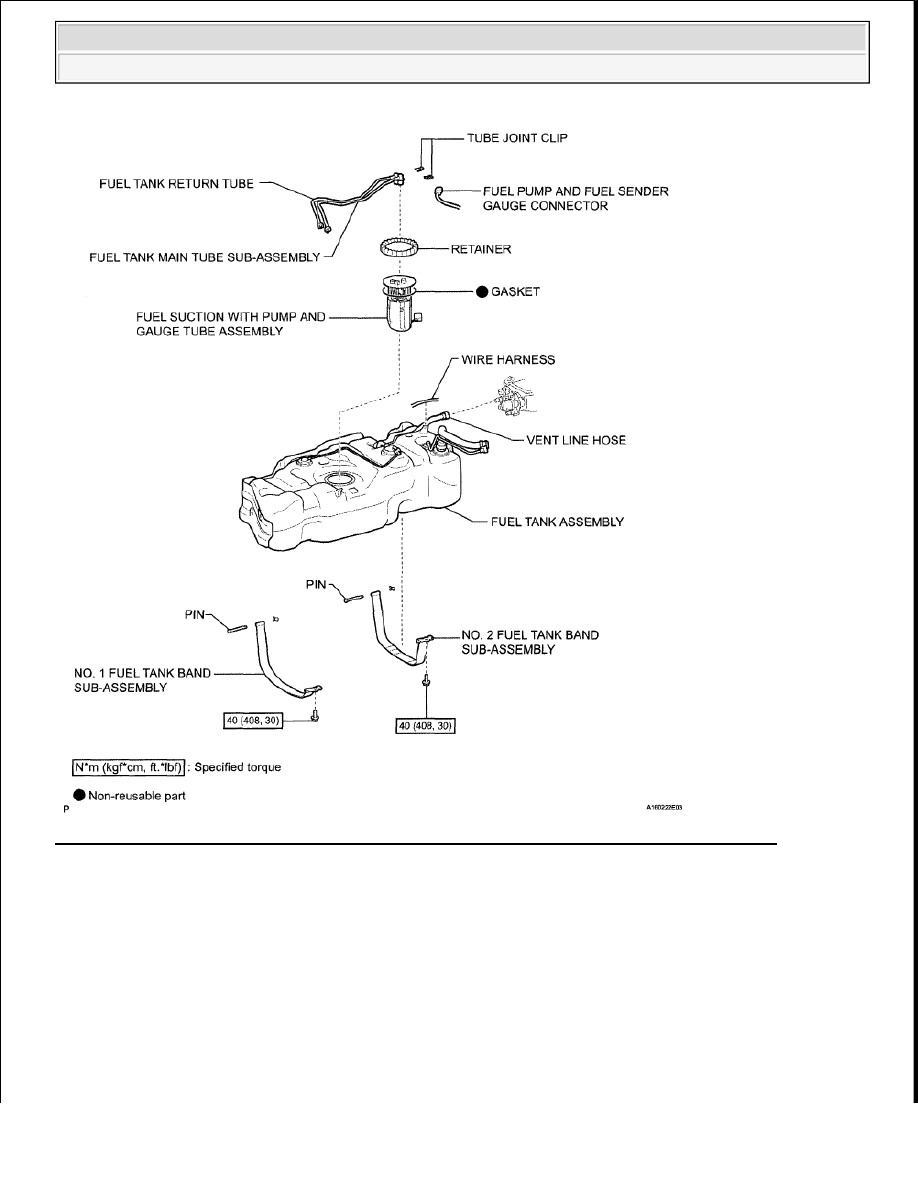

Fig. 53: Identifying Fuel Pump Replacement Components With Torque Specification (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

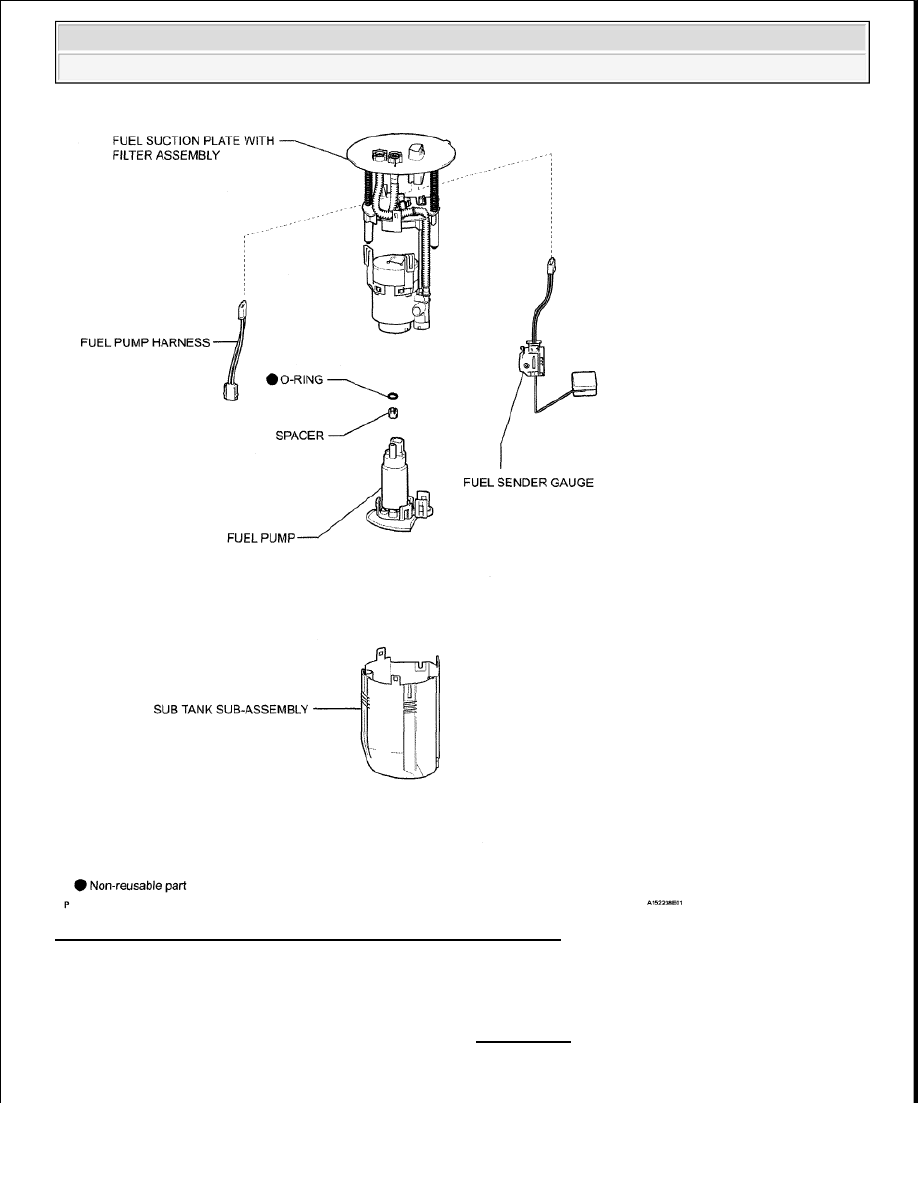

Fig. 54: Identifying Fuel Pump Replacement Components (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCHARGE FUEL SYSTEM PRESSURE (see REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































3

REMOVE FUEL TANK CAP (see REMOVAL

4

DISCONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY (see REMOVAL )

5

DISCONNECT FUEL TANK RETURN TUBE (see REMOVAL )

6

DISCONNECT VENT LINE HOSE (see REMOVAL )

7

DISCONNECT WIRE HARNESS (see REMOVAL )

8

DISCONNECT FUEL TANK TO FILLER PIPE HOSE (see REMOVAL )

9

DISCONNECT NO. 1 CANISTER OUTLET HOSE (see REMOVAL )

10

REMOVE FUEL TANK ASSEMBLY (see REMOVAL )

11

REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY (see REMOVAL )

DISASSEMBLY

1

REMOVE FUEL SENDER GAUGE

a

Disconnect the fuel sender gauge connector

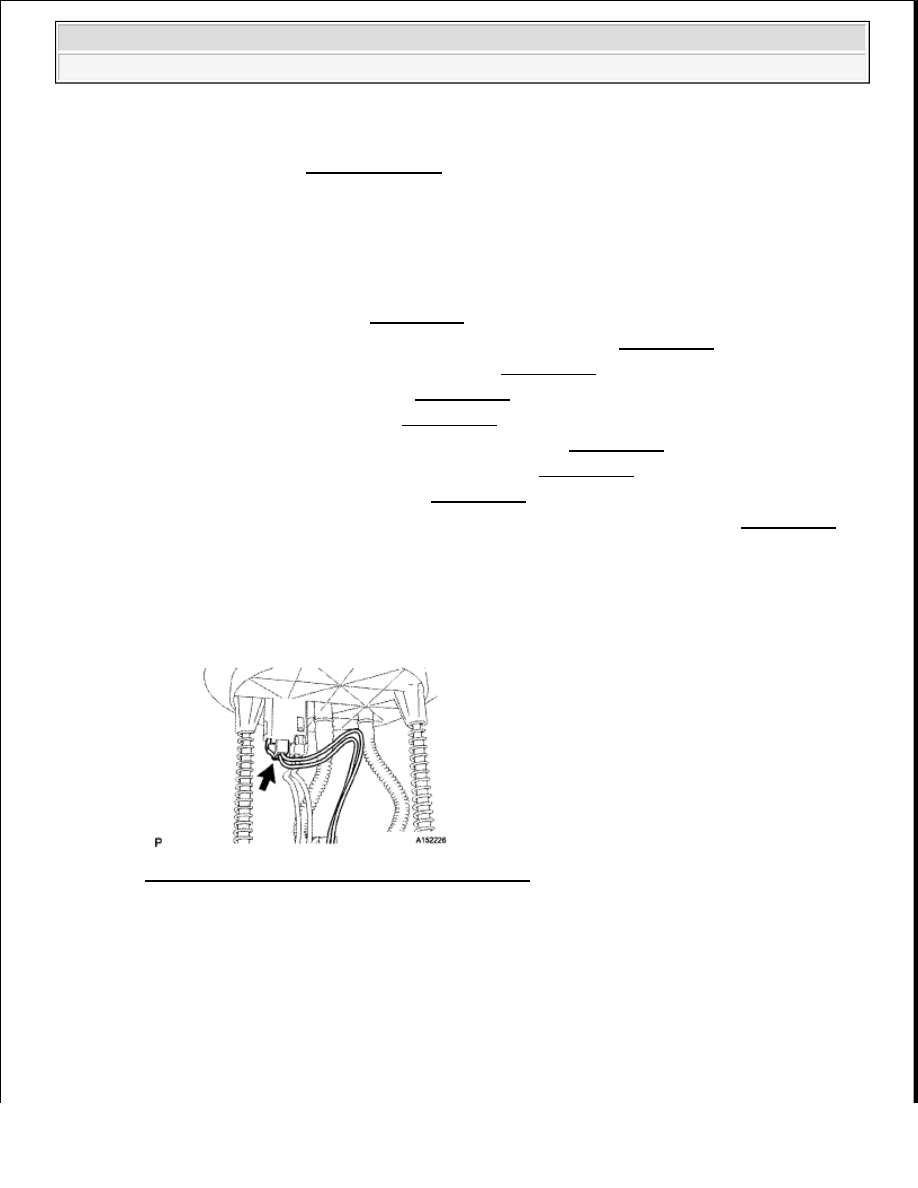

Fig. 55: Identifying Fuel Sender Gauge Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Press down on the sender gauge claw labeled A  Then slide the sender gauge upward to remove it

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra
