3

REMOVE NO. 1 ENGINE UNDER COVER (See REMOVAL )

4

DRAIN ENGINE COOLANT (See REPLACEMENT )

5

REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

a

Remove the front wiper motor and link (see REMOVAL )

6

REMOVE FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See REMOVAL )

7

REMOVE V-BANK COVER (See REMOVAL )

8

REMOVE AIR CLEANER HOSE (See REMOVAL )

9

REMOVE AIR CLEANER ASSEMBLY WITH ELEMENT (See REMOVAL )

10

REMOVE INTAKE AIR SURGE TANK (See REMOVAL )

11

DISCONNECT NO. 2 FUEL PIPE SUB-ASSEMBLY (see REMOVAL )

12

REMOVE FUEL PRESSURE REGULATOR ASSEMBLY

a

Remove the 2 bolts, then remove the fuel pressure regulator

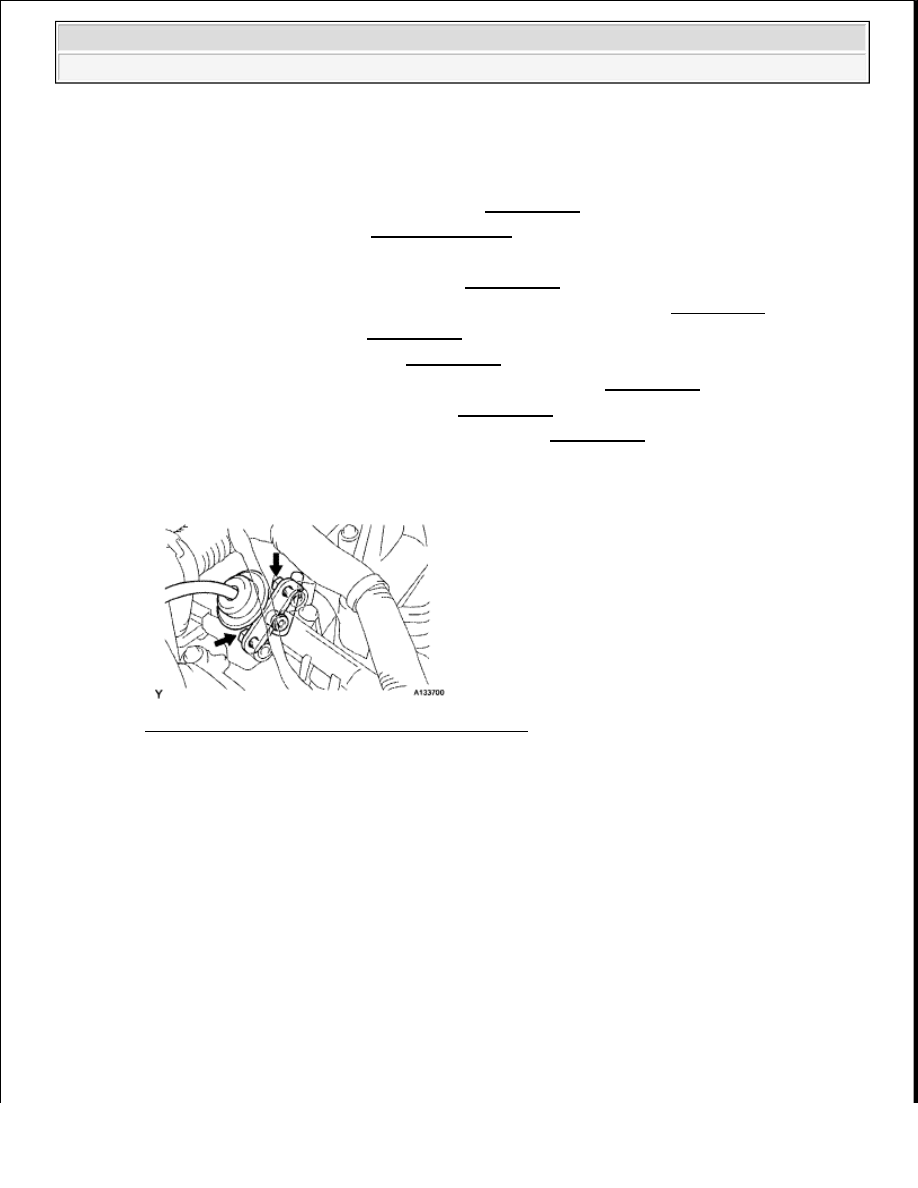

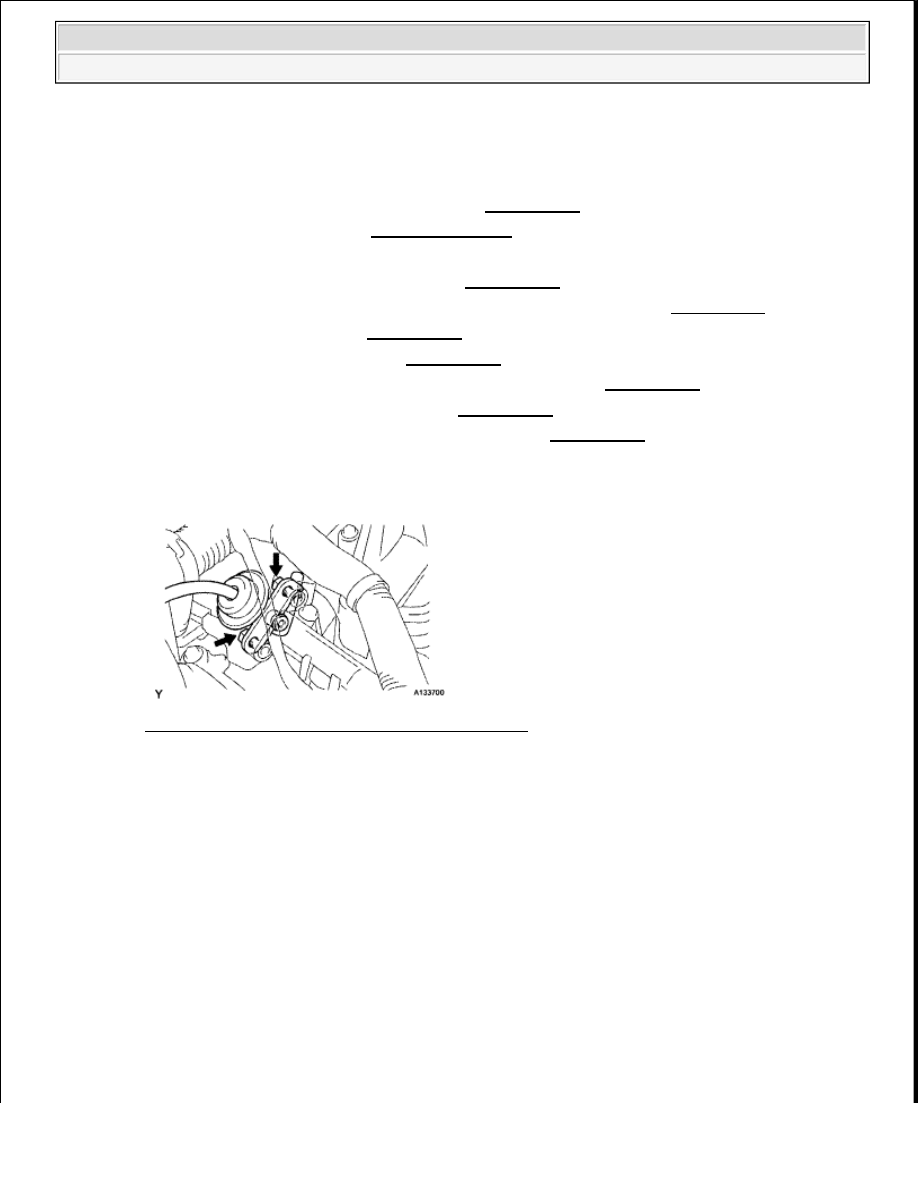

Fig. 44: Identifying Fuel Pressure Regulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the O-ring from the fuel pressure regulator

c

Remove the vacuum hose

INSTALLATION

1

INSTALL FUEL PRESSURE REGULATOR ASSEMBLY

a

Install the vacuum hose

b

Apply a light coat of spindle oil or gasoline to a new O-ring and install it onto the fuel pressure
regulator

c

Install the fuel pressure regulator with the 2 bolts

OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































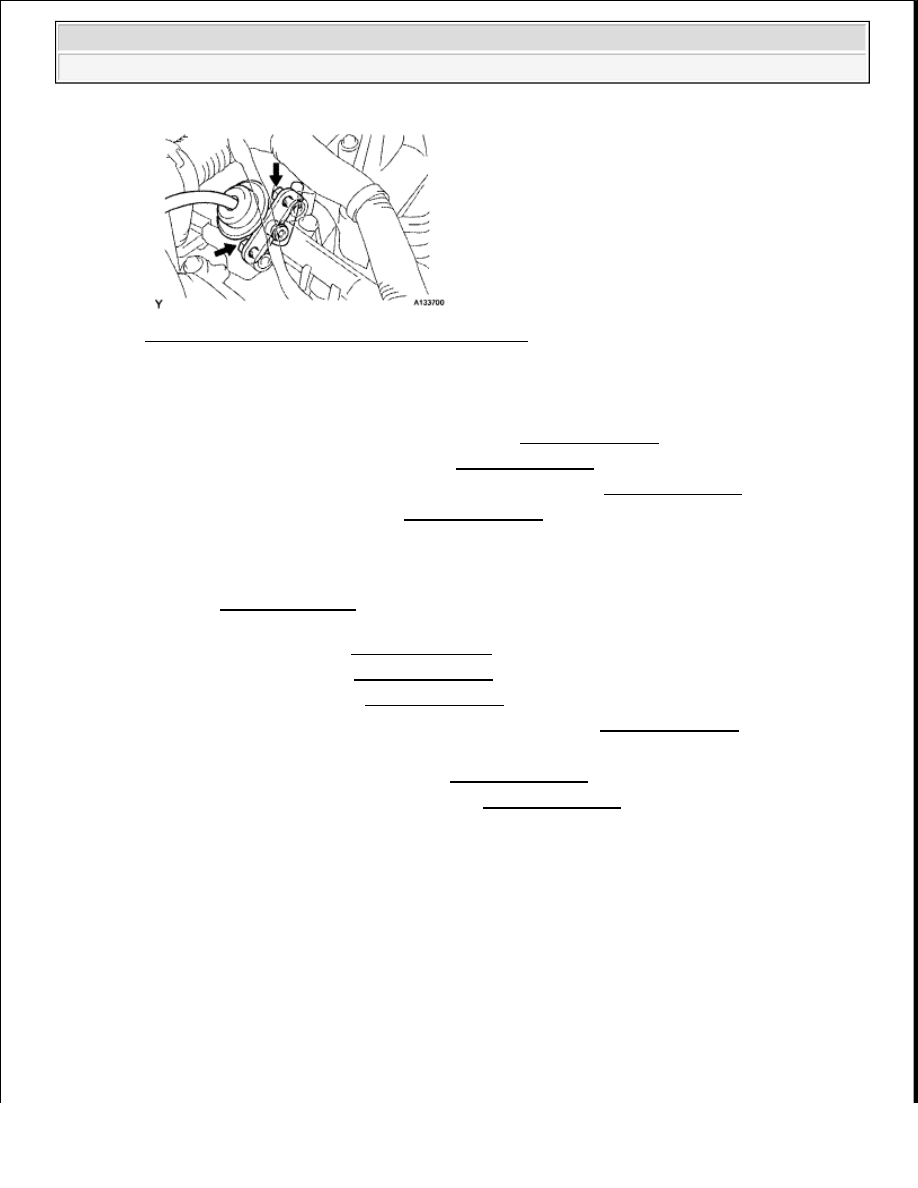

Fig. 45: Identifying Fuel Pressure Regulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

2

CONNECT NO. 2 FUEL PIPE SUB-ASSEMBLY (see INSTALLATION )

3

INSTALL INTAKE AIR SURGE TANK (See INSTALLATION )

4

INSTALL AIR CLEANER ASSEMBLY WITH ELEMENT (See INSTALLATION )

5

INSTALL AIR CLEANER HOSE (See INSTALLATION )

6

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

7

ADD ENGINE COOLANT (See REPLACEMENT )

8

CHECK FOR FUEL LEAK (see INSTALLATION )

9

INSTALL V-BANK COVER (See INSTALLATION )

10

INSTALL FRONT COWL TOP PANEL SUB-ASSEMBLY (See INSTALLATION )

11

INSTALL FRONT WIPER MOTOR AND LINK ASSEMBLY

a

Install the front wiper motor and link (see INSTALLATION )

12

INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

FUEL PRESSURE PULSATION DAMPER

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































Fig. 46: Identifying Fuel Pressure Pulsation Damper Replacement Components With Torque
Specifications (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

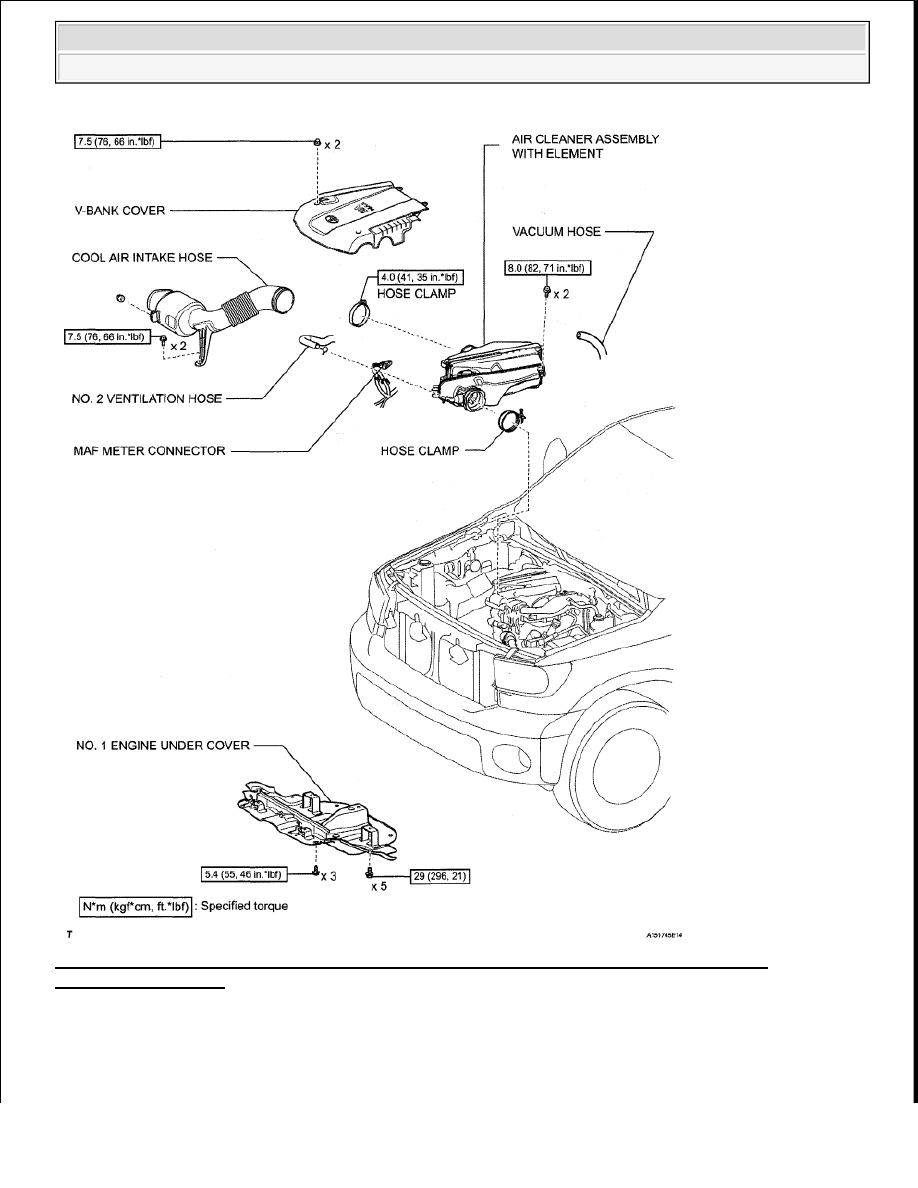

Fig. 47: Identifying Fuel Pressure Pulsation Damper Replacement Components With Torque
Specifications (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra
