Remove the bolt and mounting heat insulator

Fig. 420: Locating Rear No. 1 Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1

INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

a

Install the mounting insulator to the transmission with the 4 bolts

Torque: for 2WD

40 N*m (408 kgf*cm, 30 ft.*lbf)

for 4WD

59 N*m (602 kgf*cm, 44 ft.*lbf)

Fig. 421: Locating Rear No. 1 Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

for 4WD:

Install the mounting heat insulator with the bolt

Torque: 12 N*m (122 kgf*cm, 9 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































2

INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

a

Install the crossmember with the 4 bolts, 4 washers and 4 nuts

Torque: 110 N*m (1122 kgf*cm, 81 ft.*lbf)

Fig. 422: Locating No.3 Frame Crossmember Nuts And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 4 rear engine mounting insulator bolts

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)

Fig. 423: Locating Rear Engine Mounting Insulator Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































2009 ENGINE

Exhaust (1GR-FE) - Tundra

EXHAUST MANIFOLD

COMPONENTS

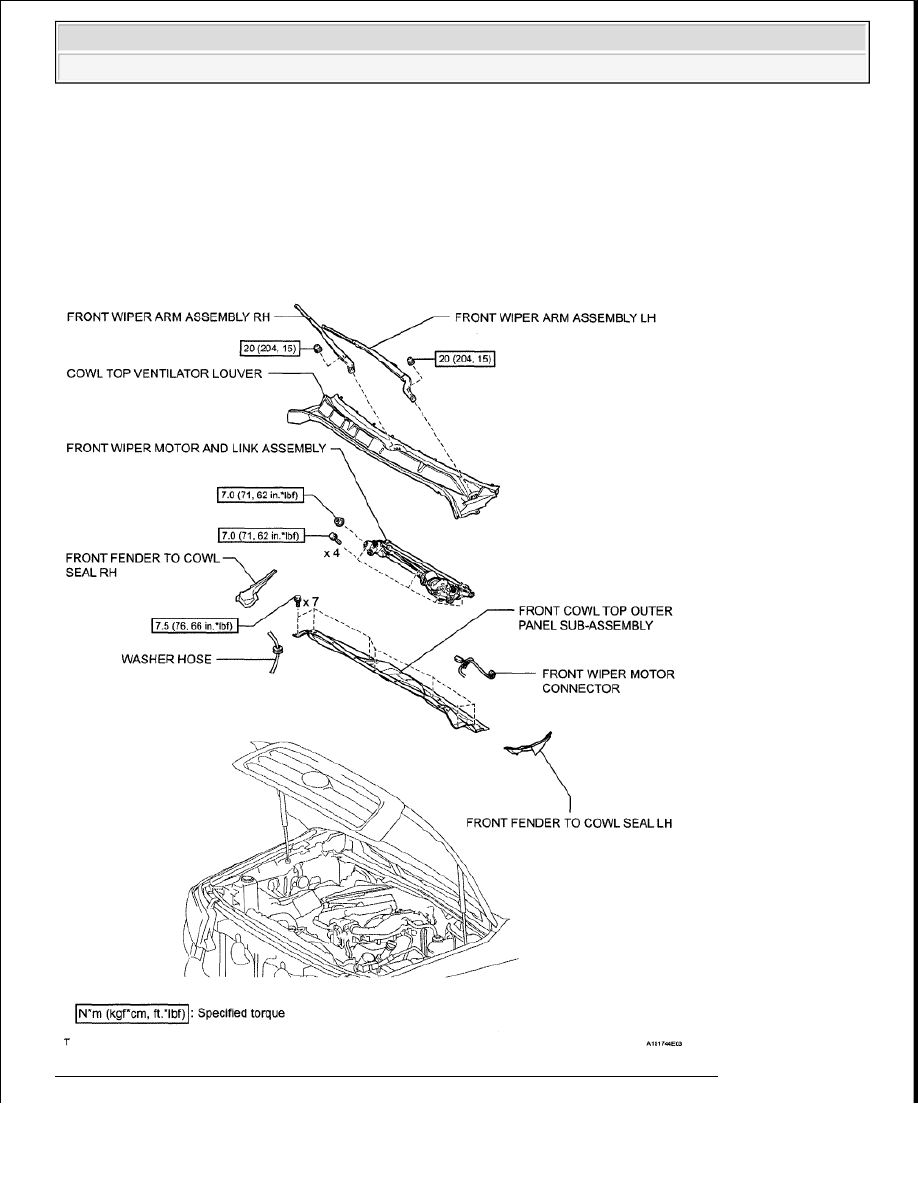

Fig. 1: Identifying Exhaust Manifold Components With Torque Specifications (1 Of 5)



2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra





2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra























































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

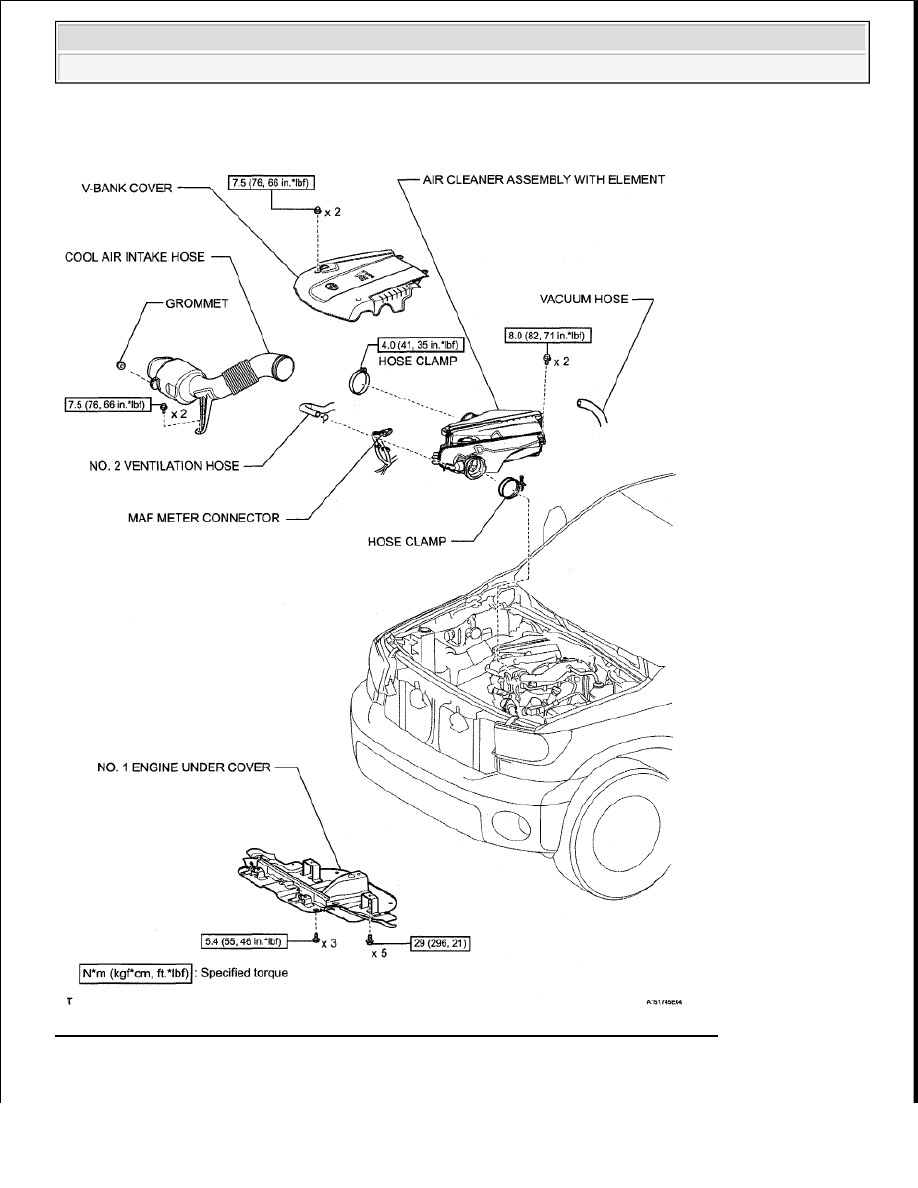

Fig. 2: Identifying Exhaust Manifold Components With Torque Specifications (2 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENG NE Exhaust (1GR-FE) - Tundra
