Fig. 327: Measuring Warpage Of Contact Surface Of Cylinder Head - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1

INSTALL STUD BOLT

a

Install the timing chain cover stud bolt

1

Using an E10 "TORX" socket wrench, install the 2 stud bolts as shown in the illustration

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 328: Locating Timing Chain Cover Stud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the oil pan stud bolt

1

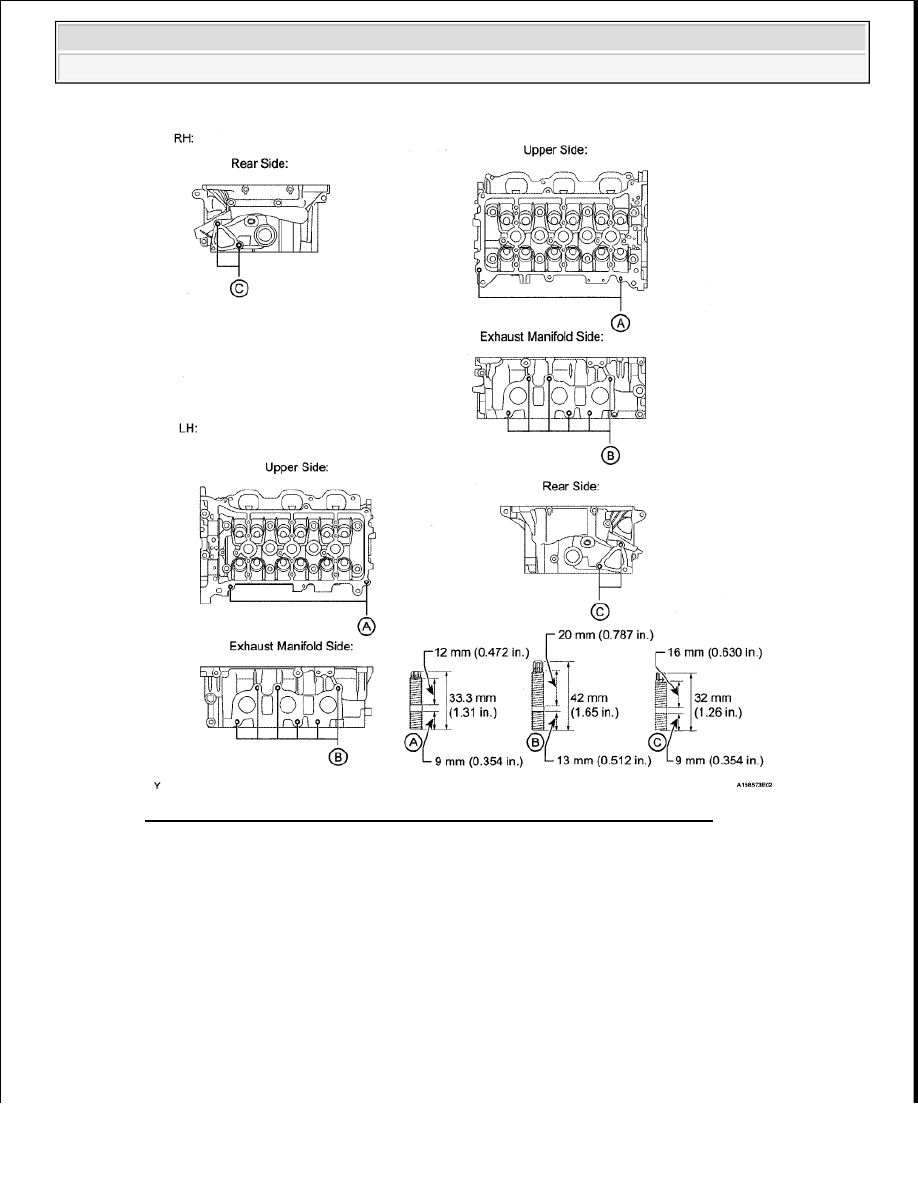

Using an E6 and E7 "TORX" socket wrench, install the 3 stud bolts as shown in the
illustration

Torque: for stud bolt A

5.0 N*m (51 kgf*cm, 44 in.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































for stud bolt B

9.0 N*m (92 kgf*cm, 80 in.*lbf)

Fig. 329: Locating Oil Pan Stud Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSTALL RING PIN

a

Using a plastic-faced hammer, tap in new ring pins to the timing chain cover

Standard protrusion



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































STANDARD PROTRUSION SPECIFICATIONS

Fig. 330: Locating Ring Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

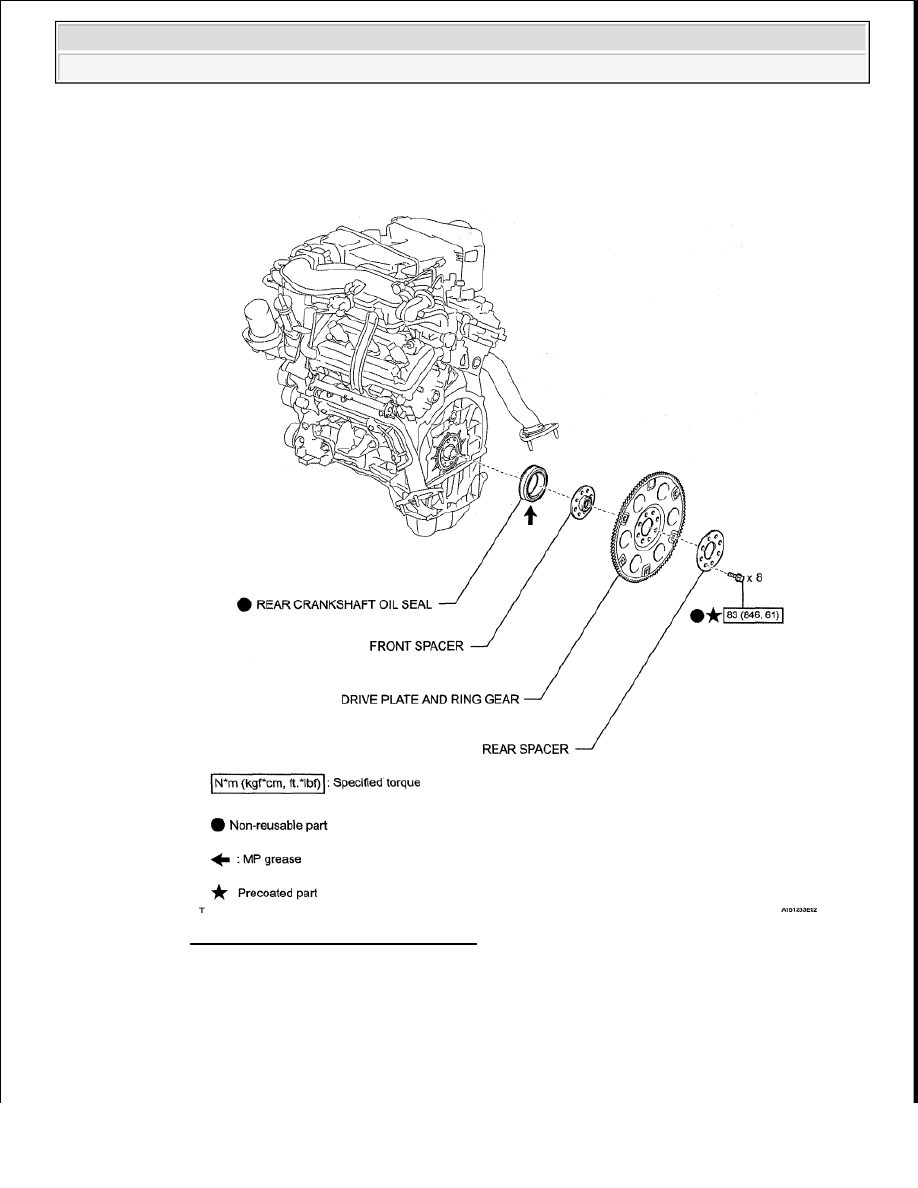

INSTALL REAR CRANKSHAFT OIL SEAL

a

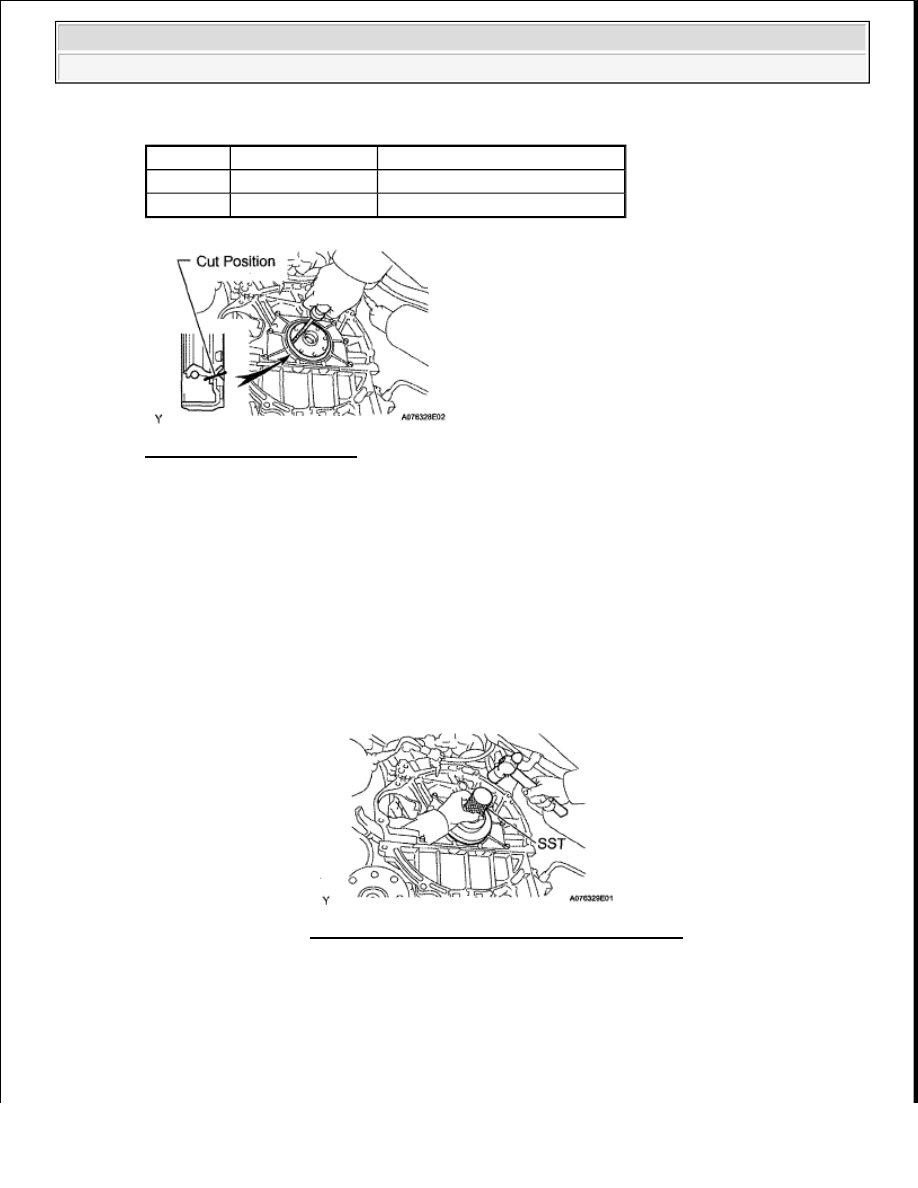

Using SST, tap in a new oil seal until its surface is flush with the oil seal retainer edge

SST 09223-15030, 09950-70010 (09951-07100)

Standard depth: 0 to 1.0 mm (0 to 0.0394 in.)

4

INSTALL OIL DRAIN PIPE SUB-ASSEMBLY

a

Apply a light coat of engine oil to a new O-ring

b

Install the O-ring to the drain pipe

c

Install the oil drain pipe with the bolt

Item

Ring Pin Diameter

Specified Condition

Ring pin A 13 mm (0 512 in ) 7 5 to 8 5 mm (0 295 to 0 335 in )

Ring pin B 11 mm (0 433 in ) 3 6 to 4 6 mm (0 142 to 0 181 in )

NOTE:



Keep the lip free from foreign matter.



Do not tap on the oil seal at an angle.

Fig. 331: Installing Rear Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra
