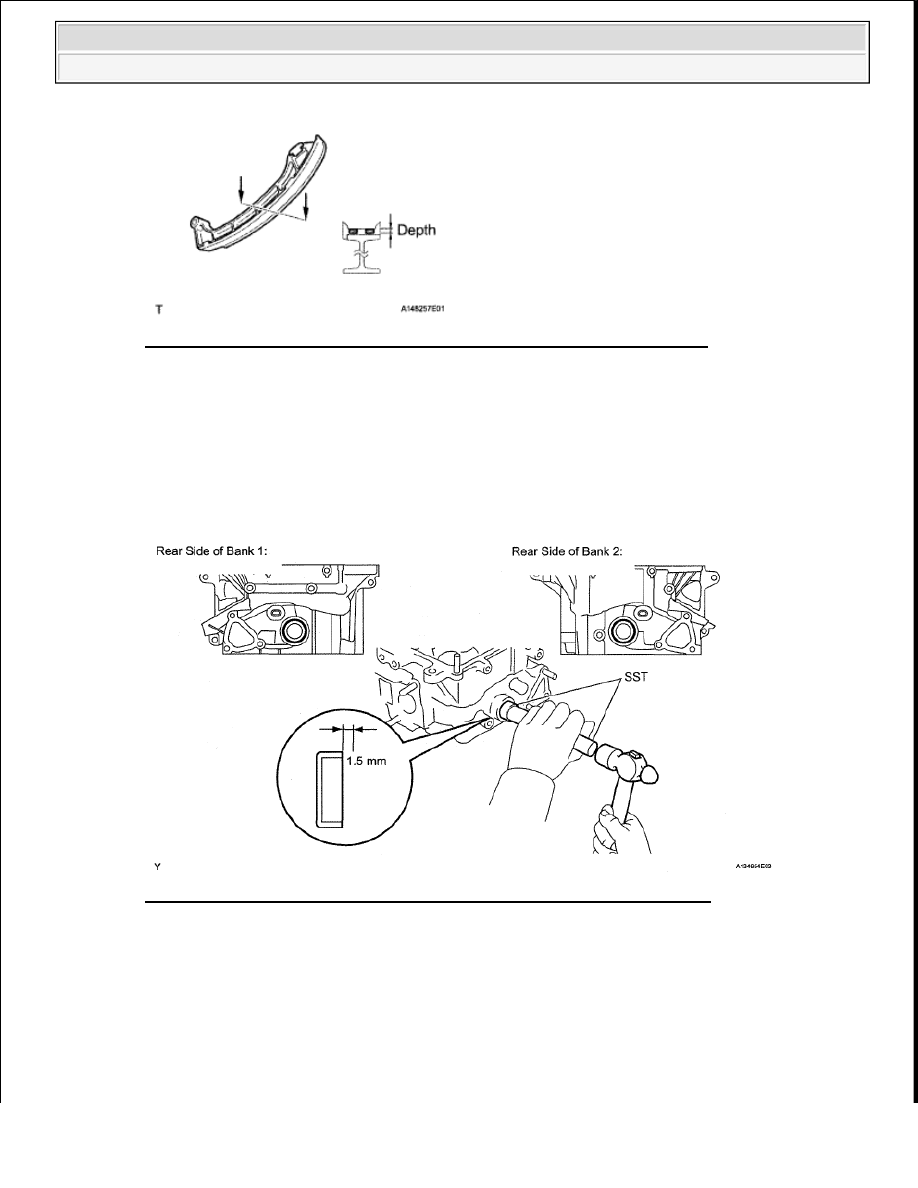

Fig. 321: Identifying Worn Depth Of No. 3 Chain Tensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

INSPECT NO. 1 CHAIN TENSIONER SLIPPER LH

a

Measure the worn depth of the chain tensioner slipper

Maximum depth: 1.0 mm (0.0394 in.)

If the depth is greater than the maximum, replace the chain tensioner slipper

Fig. 322: Identifying Worn Depth Of No. 1 Chain Tensioner Slipper - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

INSPECT NO. 1 CHAIN TENSIONER SLIPPER RH

a

Measure the worn depth of the chain tensioner slipper

Maximum depth: 1.0 mm (0.0394 in.)

If the depth is greater than the maximum, replace the chain tensioner slipper



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra

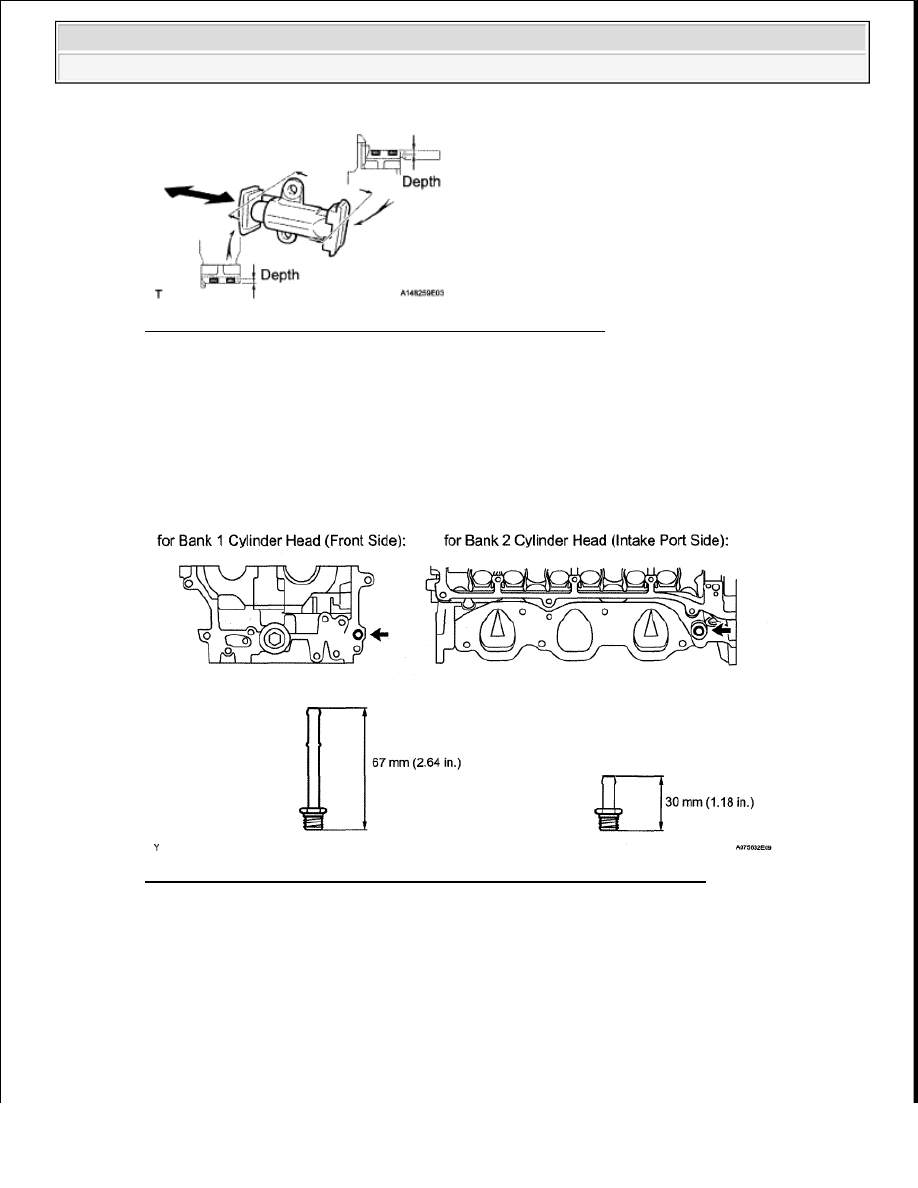

Fig. 323: Identifying Worn Depth Of No. 1 Chain Tensioner Slipper - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16

INSPECT NO. 1 CHAIN VIBRATION DAMPER LH

a

Measure the worn depth of the chain vibration damper

Maximum depth: 1.0 mm (0.0394 in.)

If the depth is greater than the maximum, replace the chain vibration damper

Fig. 324: Identifying Worn Depth Of No. 1 Chain Vibration Damper - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

INSPECT NO. 1 CHAIN VIBRATION DAMPER RH

a

Measure the worn depth of the chain vibration damper

Maximum depth: 1.0 mm (0.0394 in.)

If the depth is greater than the maximum, replace the chain vibration damper



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 325: Identifying Worn Depth Of No. 1 Chain Vibration Damper - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18

INSPECT EXHAUST MANIFOLD SUB-ASSEMBLY LH

a

Using a precision straightedge and feeler gauge, measure the warpage of the contact surface of the
cylinder head

Maximum warpage: 0.7 mm (0.0276 in.)

If the warpage is greater than the maximum, replace the exhaust manifold



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FE) - Tundra































Fig. 326: Measuring Warpage Of Contact Surface Of Cylinder Head - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19

INSPECT EXHAUST MANIFOLD SUB-ASSEMBLY RH

a

Using a precision straightedge and feeler gauge, measure the warpage of the contact surface of the
cylinder head

Maximum warpage: 0.7 mm (0.0276 in.)

If the warpage is greater than the maximum, replace the exhaust manifold
