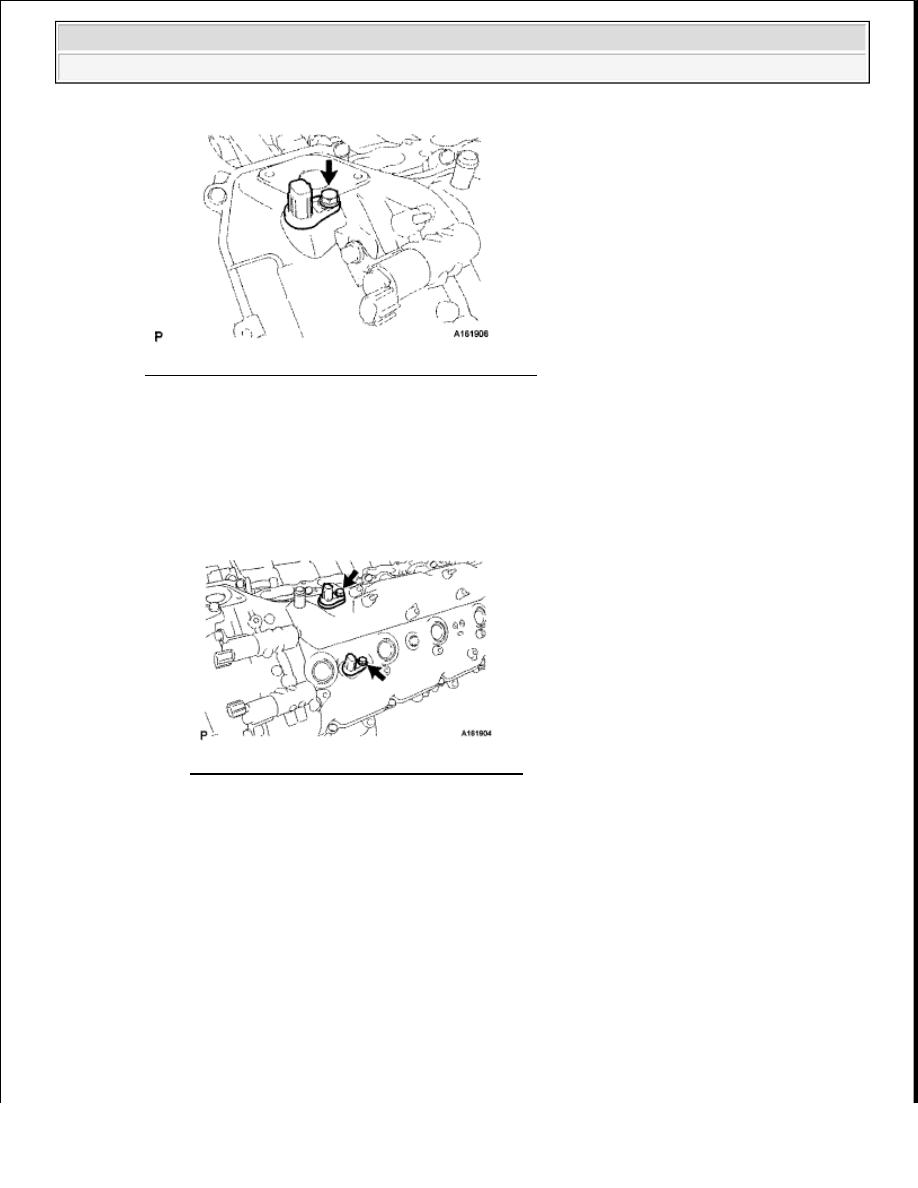

Fig. 389: Locating Crankshaft Position Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

50

INSTALL VVT SENSOR

a

LH:

1

Install the 2 VVT sensors with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

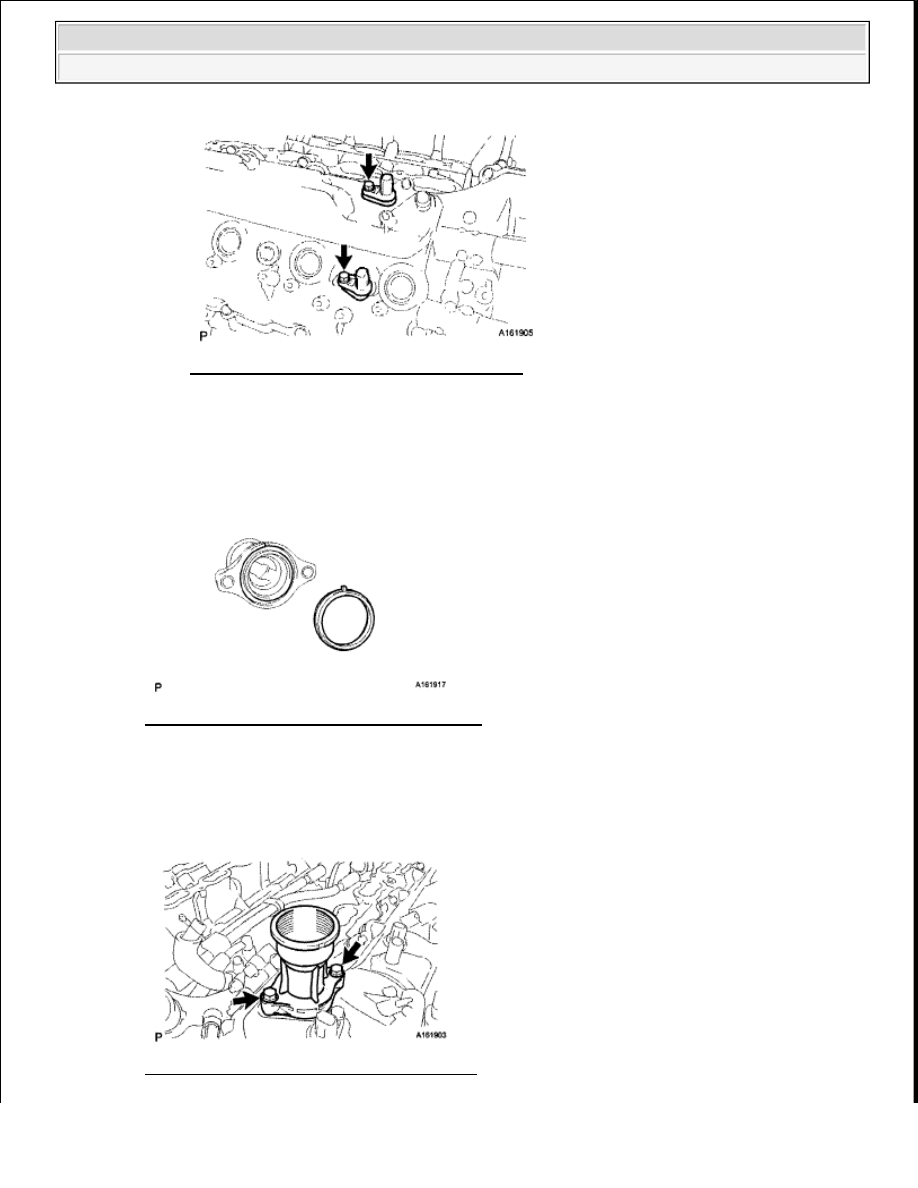

Fig. 390: Locating VVT Sensors With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

1

Install the 2 VVT sensors with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































Fig. 391: Locating VVT Sensors With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

51

INSTALL SPARK PLUG

52

INSTALL OIL FILLER CAP HOUSING

a

Align the protrusion of a new gasket with the cutout of the oil filler cap housing, and install the
gasket to the housing

Fig. 392: Identifying Oil Filler Cap Housing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the cap housing with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 393: Locating Cap Housing With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































53

INSTALL OIL FILLER CAP SUB-ASSEMBLY

54

INSTALL CRANKSHAFT PULLEY (See INSTALLATION )

55

INSTALL OIL FILTER BRACKET (w/o Oil Cooler) (See INSTALLATION )

56

INSTALL OIL FILTER BRACKET (w/ Oil Cooler) (See INSTALLATION )

57

INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See INSTALLATION )

58

INSTALL OIL FILTER ELEMENT (See REPLACEMENT )

INSTALLATION

1

INSTALL NOISE FILTER

a

RH:

Install the noise filter to the cylinder head cover with the bolt

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

b

LH:

Install the noise filter to the cylinder head cover with the bolt

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

2

INSTALL IGNITION COIL ASSEMBLY (See INSTALLATION )

3

INSTALL KNOCK SENSOR (See INSTALLATION )

4

INSTALL SEPARATOR CASE (See INSTALLATION )

5

INSTALL ENGINE WIRE

a

Connect the 3 clamps and 4 knock sensor connectors

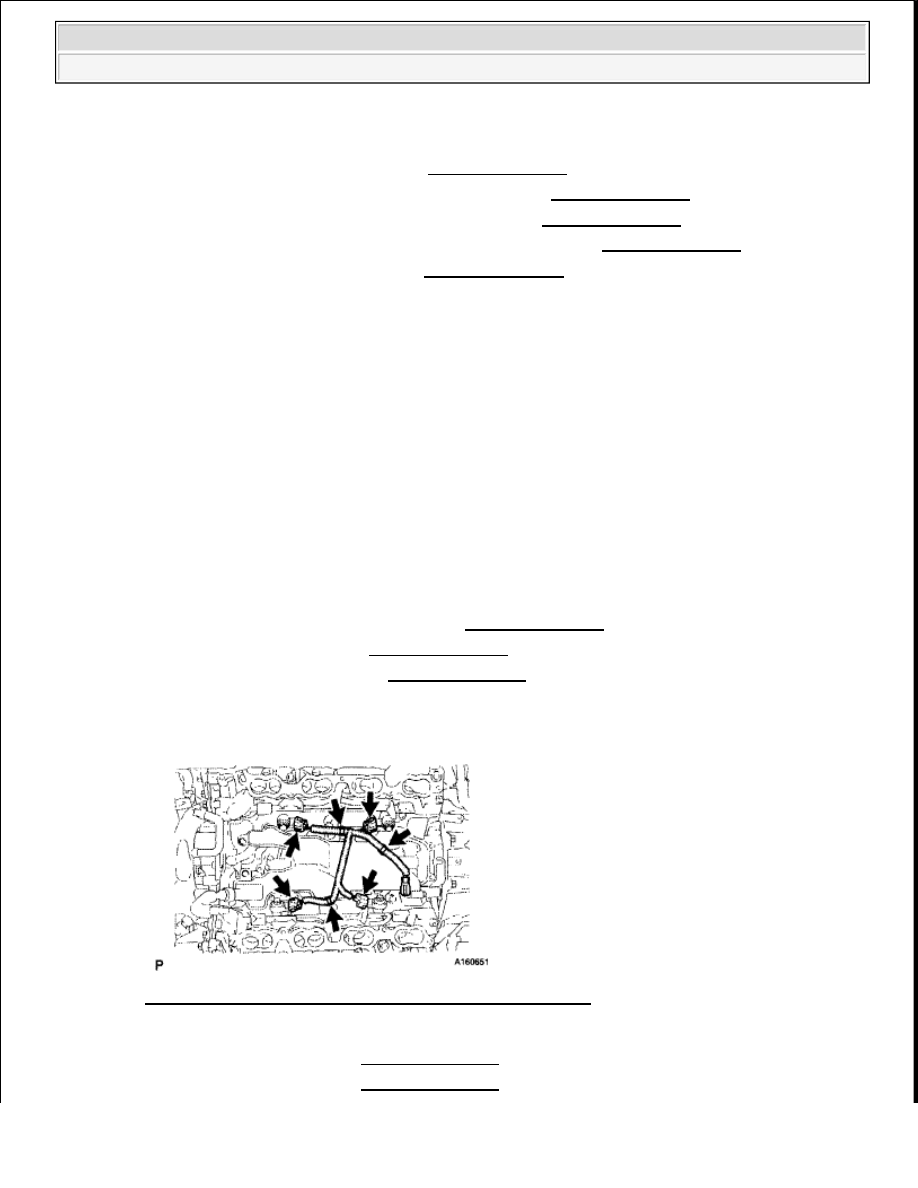

Fig. 394: Locating Knock Sensor Connectors And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

INSTALL NO. 3 AIR TUBE (See INSTALLATION )

7

INSTALL NO. 2 AIR TUBE (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































8

INSTALL AIR SWITCHING VALVE ASSEMBLY (See INSTALLATION )

9

INSTALL WATER BY-PASS PIPE SUB-ASSEMBLY (See INSTALLATION )

10

INSTALL WATER INLET HOUSING (See INSTALLATION )

11

INSTALL AIR TUBE (See INSTALLATION )

12

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (See INSTALLATION )

13

INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY (See INSTALLATION )

14

INSTALL WATER PUMP PULLEY (See INSTALLATION )

15

INSTALL NO. 1 ENGINE COVER (See INSTALLATION )

16

INSTALL NO. 2 ENGINE COVER (See INSTALLATION )

17

INSTALL FRONT WATER BY-PASS JOINT (See INSTALLATION )

18

INSTALL NO. 1 WATER BY-PASS HOSE (See INSTALLATION )

19

INSTALL NO. 2 WATER BY-PASS PIPE (w/ Oil Cooler) (See INSTALLATION )

20

INSTALL FUEL HOSE

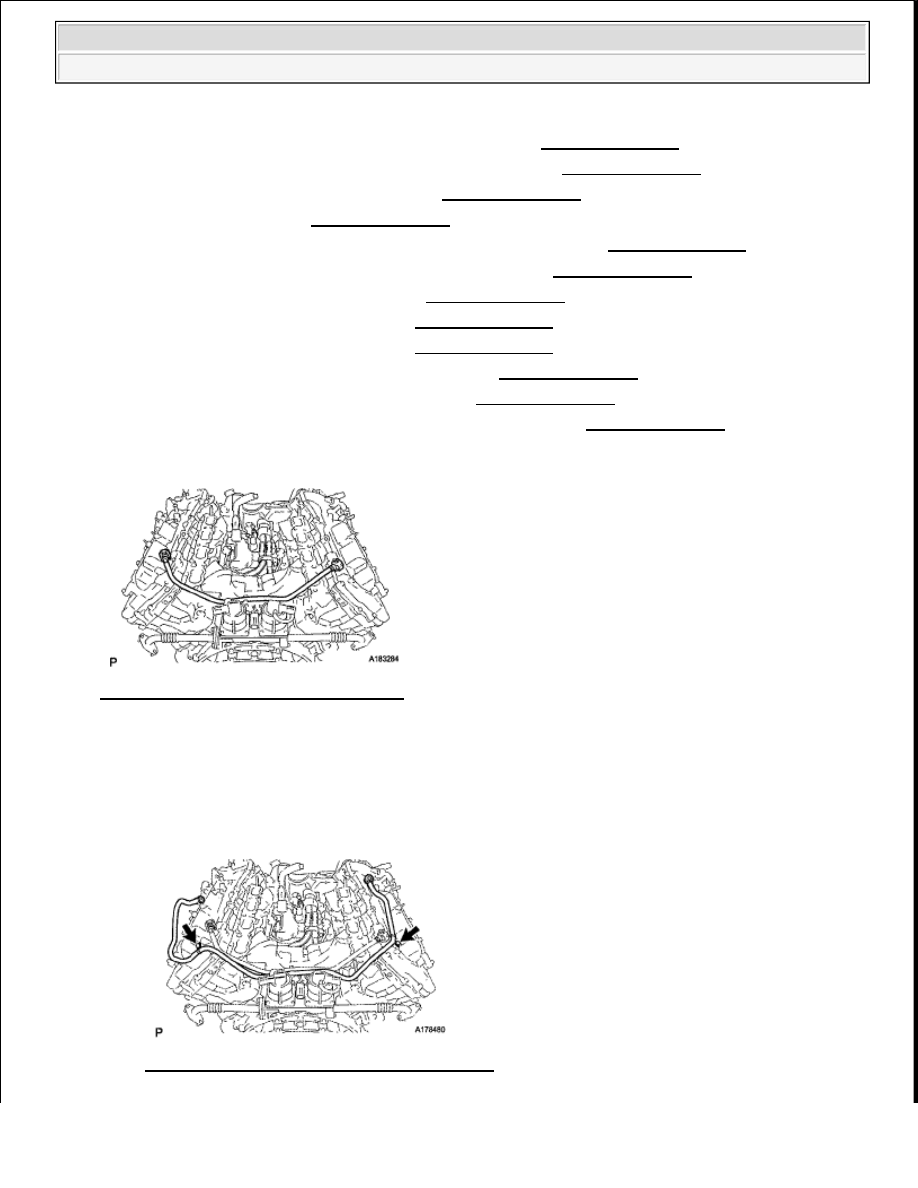

Fig. 395: Locating Fuel Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21

INSTALL NO. 2 FUEL TUBE SUB-ASSEMBLY

a

Install the No  2 fuel tube with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 396: Locating No. 2 Fuel Tube And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra
