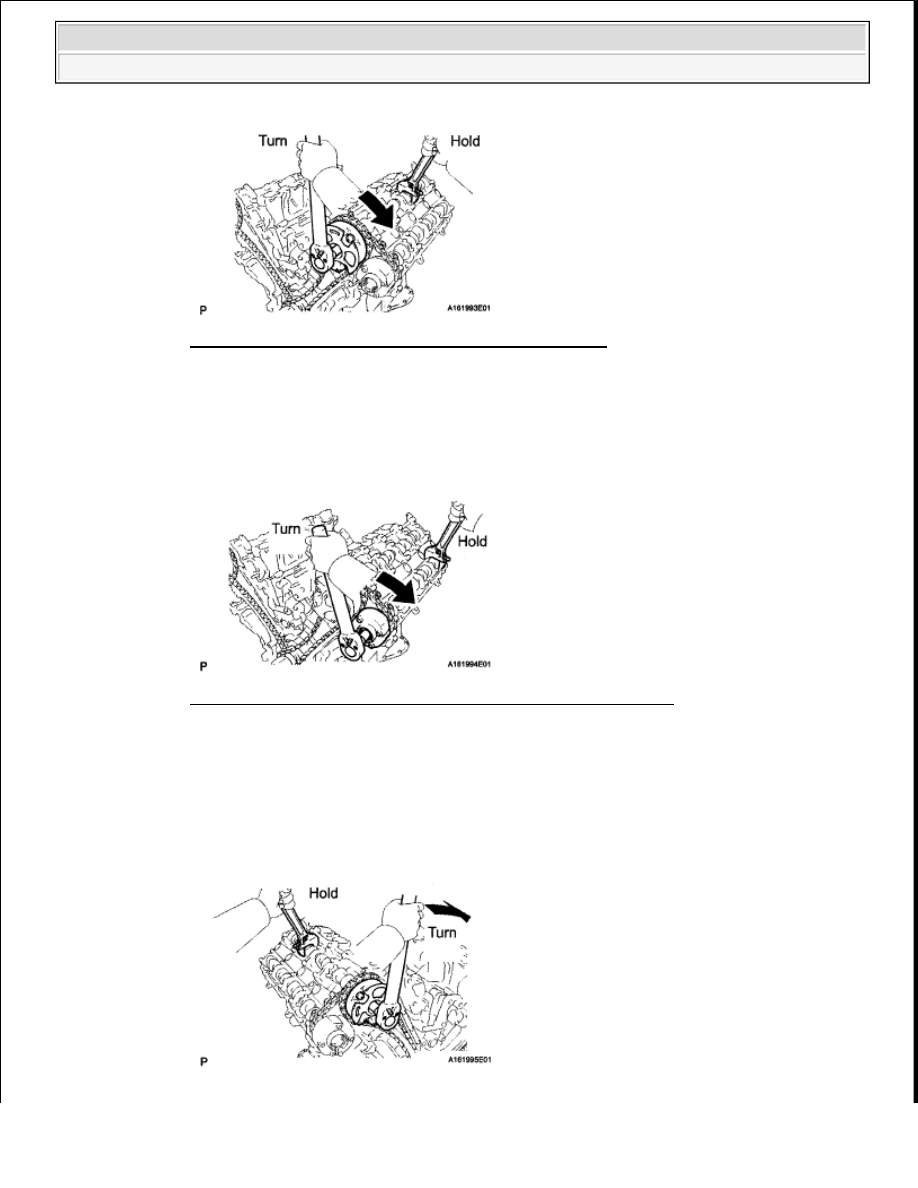

Fig. 374: Tightening Camshaft Timing Gear Bolt - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Using a wrench to hold the hexagonal portion of the No  4 camshaft, tighten the camshaft
timing exhaust gear with the bolt

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)

Fig. 375: Tightening Camshaft Timing Exhaust Gear Bolt - LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

RH:

1

Using a wrench to hold the hexagonal portion of the No  1 camshaft, tighten the camshaft
timing gear with the bolt

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































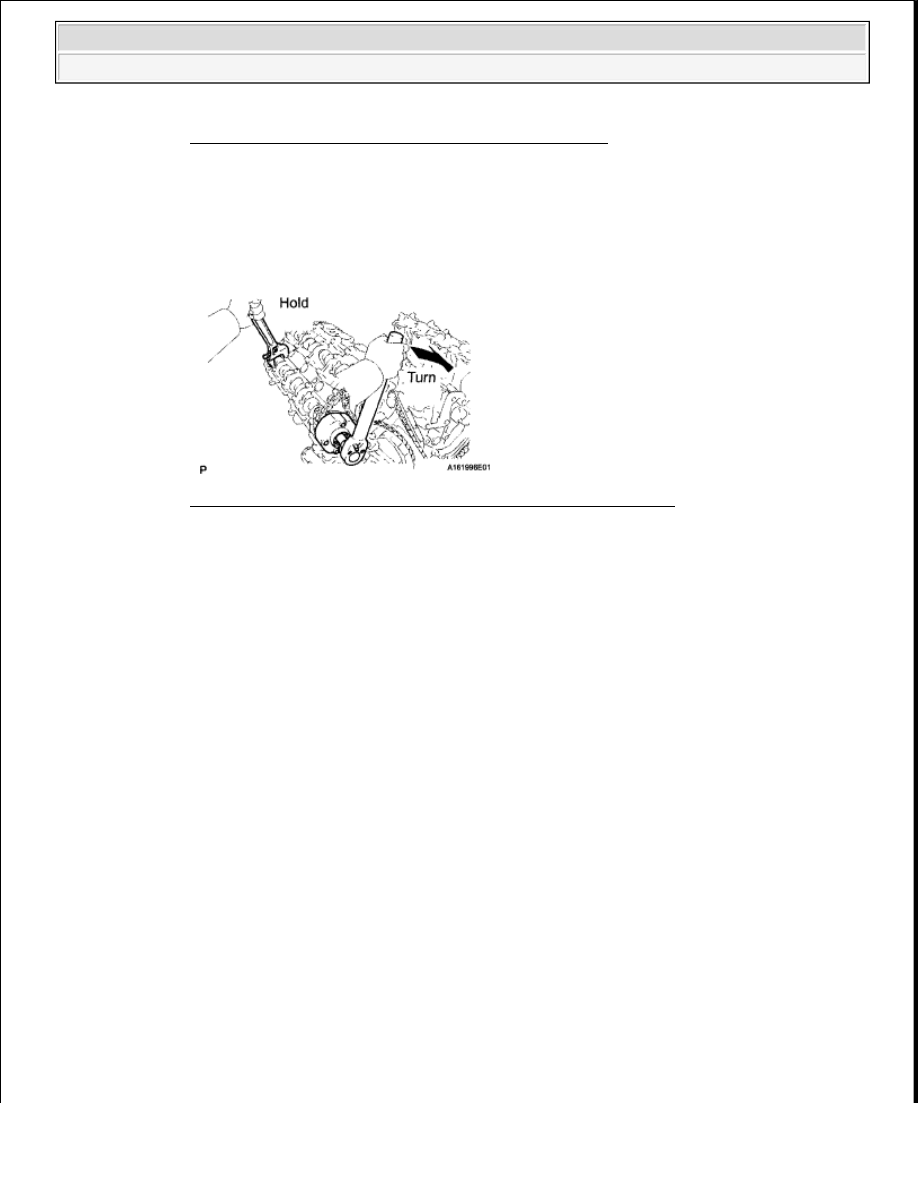

Fig. 376: Tightening Camshaft Timing Gear Bolt - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

Using a wrench to hold the hexagonal portion of the No  2 camshaft, tighten the camshaft
timing exhaust gear with the bolt

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)

Fig. 377: Tightening Camshaft Timing Exhaust Gear Bolt - RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36

CHECK NO. 1 CYLINDER TO TDC/COMPRESSION

a

Temporarily install the pulley set bolt

b

Rotate the crankshaft clockwise, and check that the timing marks on the crankshaft timing gear and
camshaft timing gears are as shown in the illustration

c

Remove the crankshaft pulley bolt



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































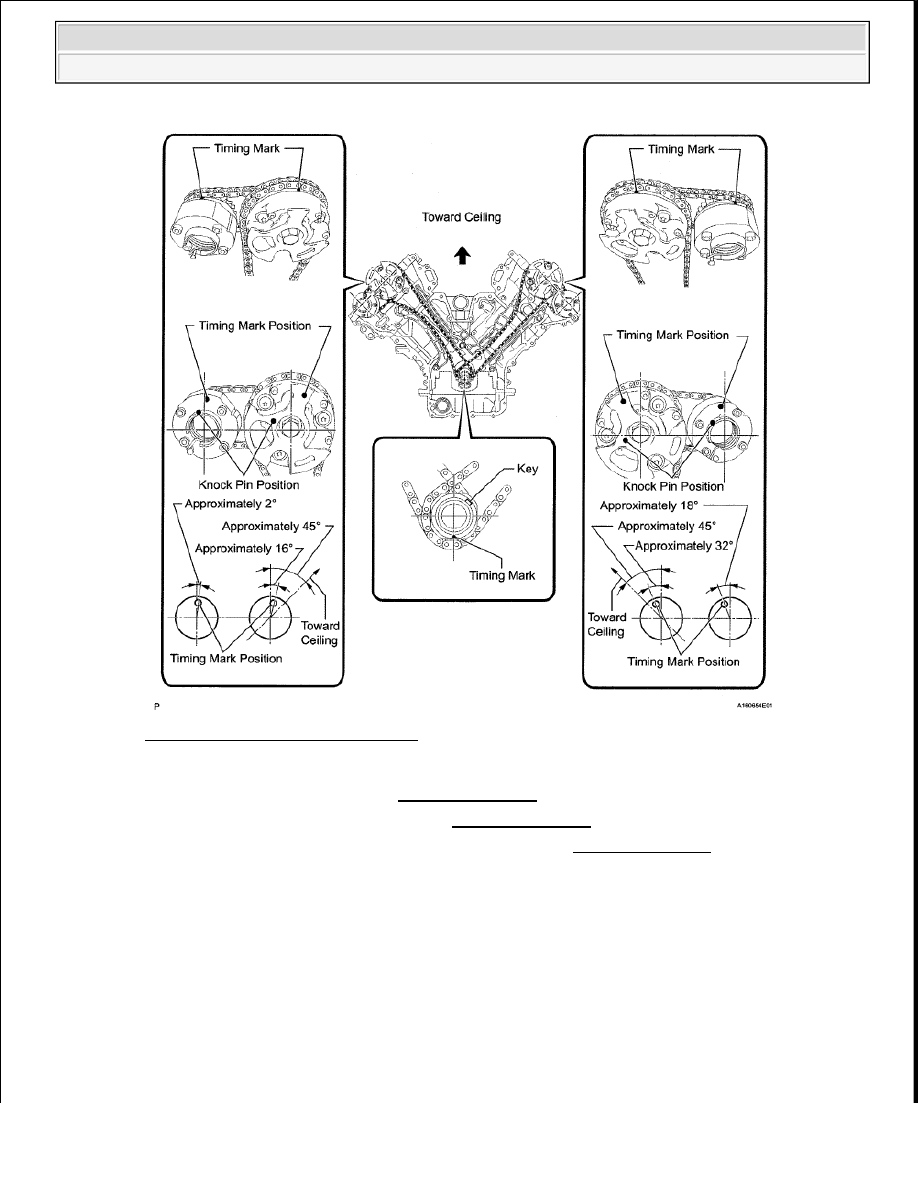

Fig. 378: Identifying Timing Marks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37

INSTALL WATER INLET PIPE (See INSTALLATION )

38

INSTALL WATER PUMP ASSEMBLY (See INSTALLATION )

39

INSTALL TIMING CHAIN COVER SUB-ASSEMBLY (See INSTALLATION )

40

INSTALL FRONT CRANKSHAFT OIL SEAL

a

Apply MP grease to the lip of a new oil seal

b

Using SST and a hammer, tap in the oil seal to a depth between 0 to 1 0 mm (0 to 0 0394 in ) from
the timing chain cover edge

SST 09223-22010,09506-35010

NOTE:



Keep the lip free from foreign matter.



Do not tap oil seal at an angle.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (3UR-FBE) - Tundra































41

INSTALL CRANKSHAFT TIMING GEAR KEY

a

Install the crankshaft timing gear key to the crankshaft

Fig. 380: Identifying Crankshaft Timing Gear Key
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

42

INSTALL SPARK PLUG TUBE GASKET

a

Using a cutter knife, cut off the seal part of the removed gasket

Fig. 381: Identifying Spark Plug Tube Gasket Cut Off Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

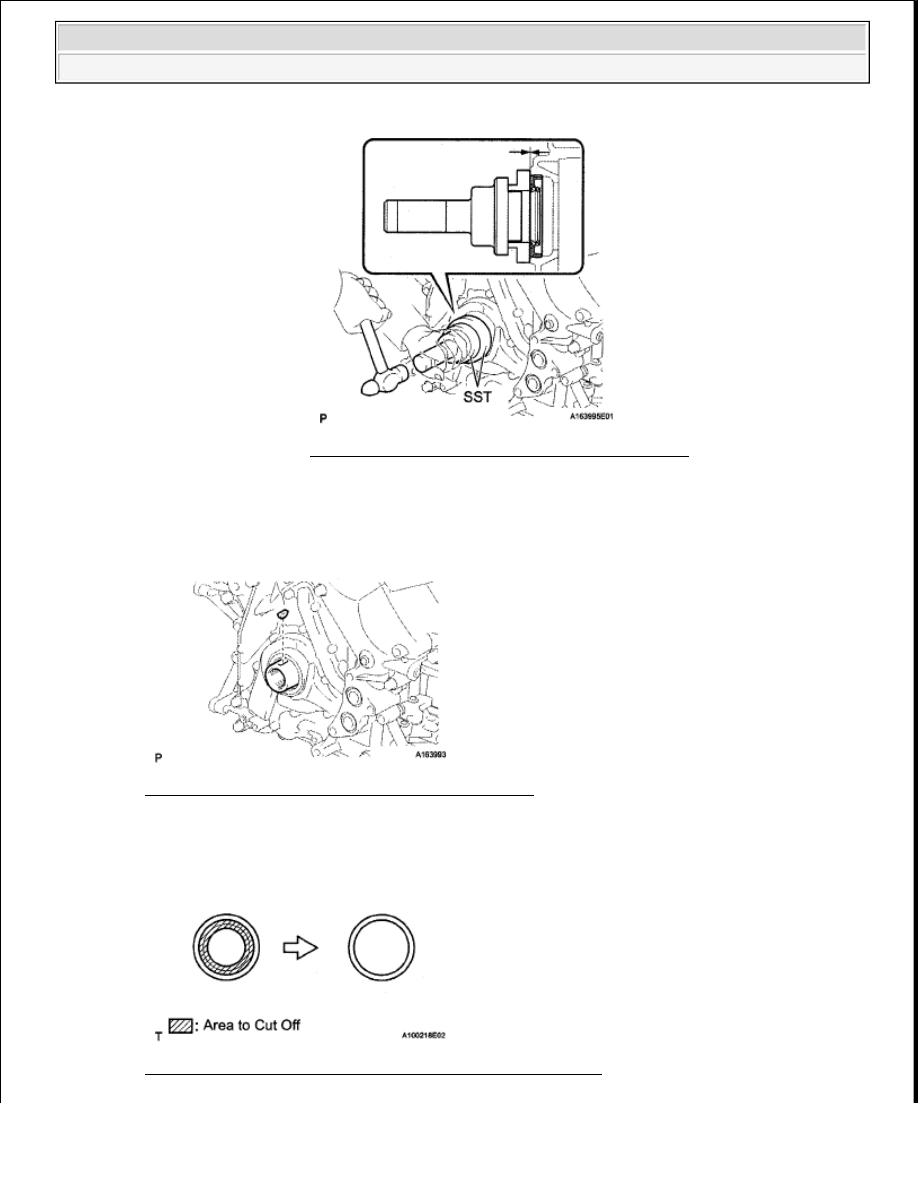

Fig. 379: Installing Front Crankshaft Oil Seal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
